Зарядное устройство для аккумуляторов своими руками

Содержание

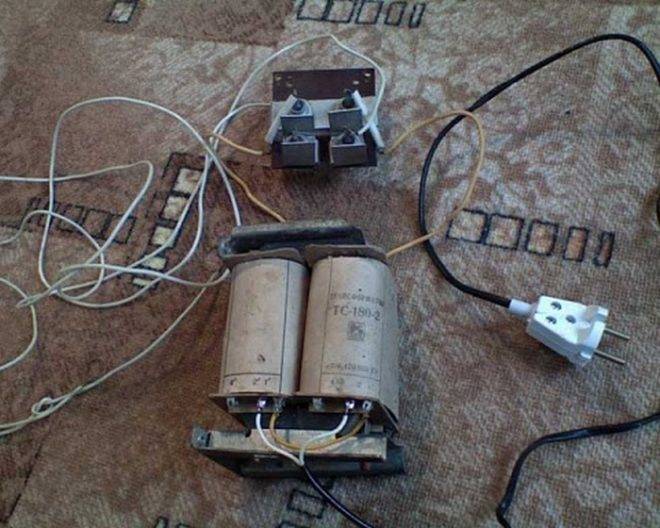

Трансформатор ТС-250 и снятие старой вторичной обмотки

Трансформатор ТС-250

Для успешной операции нам потребуется силовой трансформатор ТС-250 или ТС-180. Такие трансформаторы раньше применяли в телевизорах. В этих трансформаторах все рассчитано на большие токи, недаром цифры в модели трансформатора означают мощность в ваттах (250 и 180 ватт). В моем случае был использован трансформатор ТС-250.

Для целей изготовления зарядного устройства нам потребуется лишь первичная обмотка этих трансформаторов. Чтобы избавиться от лишнего груза, надо отмотать всю вторичную обмотку с обеих катушек.

Чтобы приступить к отматыванию вторичной обмотки надо разобрать трансформатор, предварительно пометив выводы, где находится вход питания 220 вольт, то есть первичную обмотку, которую мы оставляем на катушках.

Удаляем все конденсаторы, припаянные к выводам, для зарядного устройства они не нужны.

Перед разборкой трансформатора надо пометить местоположение сердечника, направление намотки проводов и расположение катушек. После сборки крайне желательно все вернуть на место «как было». Если собрать трансформатор неправильно он будет сильно гудеть. А если, к тому же, неправильно намотать вторичную обмотку (в неправильном направлении), то он вообще работать не будет из-за противотока.

Мусора и проводов при отмотке старой вторичной обмотки будет много, поэтому это лучше делать в гараже или на открытом воздухе, где не жалко намусорить.

Процесс изготовления

В современном мире существует достаточно много бытовых приборов, оснащенных специальным временным таймером, отсчитывающим определенный промежуток, затем сигнализируя об его окончании. При изготовлении своими руками устройства для зарядки пальчиковых аккумуляторов, можно также применить данную технологию, которая уведомит вас об окончании процесса заряда аккумуляторов.

Зарядное устройство для пальчиковых аккумуляторов AAпредставляет собой прибор, генерирующий постоянный ток, заряжая мощностью до 3 А/ч. При изготовлении использовалась самая обычная, даже классическая схема, которую вы видите ниже. Основой, в данном случае, является транзистор VT1.

Напряжение на данном транзисторе обозначено с помощью светодиода красного цвета VD5, выполняющий роль индикатора, при включении прибора в сеть. Резистор R1 задает определенную мощность токов, проходящих через данный светодиод, в результате чего колеблется напряжение в нем. Значение коллекторного тока формируется сопротивлением от R2 до R5, которые включены в VT2 — так называемую «эмиттерную цепь». При этом, меняя значения сопротивления, можно контролировать степень зарядки. R2 постоянно включен в VT1, задавая ток постоянного действия с минимальным значением — 70 мА. Чтобы повысить мощность заряда, необходимо подключать остальные резисторы, т.е. R3,R4 и R5.

Стоит отметить, что зарядное устройство функционирует только тогда, когда осуществлено подключение аккумуляторов.

После включения прибора в сеть, на резисторе R2 появляется определенное напряжение, передающееся на транзистор VT2. Затем, ток протекает дальше, в результате чего начинает интенсивно гореть светодиод VD7.

Рассказ про самодельное устройство

Схемы регуляторов тока на микросхемах

Выше мы рассмотрели несколько схем зарядных устройств с ручной регулировкой. Основной их недостаток – отсутствие стабилизации. В процессе зарядки АКБ ток через нее уменьшается, а это значит, что придется постоянно контролировать и подстраивать этот параметр. Но построить стабилизированный источник питания ненамного сложнее. Для начала несколько схем регулятора тока для зарядного устройства со стабилизацией, которые можно использовать для построения стационарных ЗУ.

Стабилизатор

Эта схема позволяет заряжать шести- и двенадцативольтовые батареи током одной, заранее установленной стабильной величины до 10 ампер.

Стабилизатор тока для зарядного устройства

Сердцем узла является интегральный стабилизатор напряжения, включенный по схеме токовой стабилизации. Величина зарядного тока будет зависеть от номинала резистора R4, который можно рассчитать по формуле:

I = 1.2/R,

где:

  • I – необходимый зарядный ток в А;
  • R – номинал резистора R4 в Ом.

Поскольку сама по себе микросхема КР142ЕН12А маломощная, для обеспечения большей мощности используются  транзисторные ключи T1 и T2, включенные параллельно. Резисторы R1 и R2 – токовыравнивающие. Они компенсируют разброс параметров транзисторов.

Резисторы R1, R2, R4 изготавливаются из отрезков обмоточного провода необходимой длины, которые для большей компактности свернуты в спираль. Транзисторы VT1 и VT2 можно установить на один общий радиатор без изолирующих прокладок. Площадь рассеяния радиатора – 300 см2. Если на место R4 установить мощный реостат сопротивлением 0.8 Ом, то легко получить регулируемый стабилизатор.

Регулятор-стабилизатор

Эта схема является регулируемым стабилизатором и в отличие от предыдущей имеет более высокий КПД, поскольку рассеиваемая мощность на токозадающем резисторе намного меньше из-за его низкого сопротивления.

Узел собран на операционном усилителе LM358 и полевом транзисторе IRFZ44. Регулировка зарядного тока производится при помощи переменного резистора R3. Резистор R5 является токозадающим.

На месте T1 может работать транзистор STP55NF06, стабилитрон 1N4734A заменим на любой маломощный с напряжением стабилизации 5.6 В. Отечественные аналоги микросхемы LM358 – КР1401УД5, КР1053УД2, КР1040УД1. Полевой транзистор устанавливаем на радиатор.

Зарядное устройство автомат для автомобильных АКБ

Зарядное устройство для аккумуляторов своими руками

Это зарядное устройство верой и правдой служит уже года 4, причём оно в отличии от многих других самодельных и промышленных автозарядок имеет несколько преимуществ, которые и сподвигли на создание сего девайса. Во-первых простота и надёжность схемы (без всяких процессоров) и наглядный простой светодиодный индикатор — полоска по вольтам. Псевдо-аналоговый вольтметр на 12 светодиодах был сделан на микросхеме UAA180, которую выпаял с какого-то тахометра. А к контактам АС подключаем трансформатор ~14 В / 5 А.

Схема автоматической зарядки для батарей авто

Зарядное устройство для аккумуляторов своими руками

Автоматизация зарядки основана на так называемом компараторе — система, взятая из старых схем по заряду батареек + немного собственных модификаций. Задача модуля состоит в том, чтобы управлять реле (с контактами на 10 А), которое в свою очередь подает 12 В выпрямленного напряжения от основной вторичной обмотки на свинцовый АКБ.

Контроллер имеет вентилятор на достойном кулере из старого источника питания ПК. В качестве датчика температуры использовались 4 диода 1N4148, соединенных последовательно, получив изменение напряжения примерно 10 мВ / С. Установлен порог переключения примерно 40C, но вентилятор редко включается даже летом.

Зарядное устройство для аккумуляторов своими руками

Корпус готовый из набора. Лицевая панель напечатана на желтой клейкой бумаге, на которой также прикрепил самоклеющуюся пленку. Решение оказалось надёжным и сохранилось в течение 4-х лет в самых трудных условиях (гаражи, подвалы) без повреждений. Под трансформатором, на задней панели и в верхней части, просверлил несколько десятков вентиляционных отверстий. Вентилятор был установлен таким образом, чтобы он вытягивал теплый воздух наружу. В течение многих часов работы корпус зарядного лишь слегка теплый.

Зарядное устройство для аккумуляторов своими руками

Принцип действия автоматического ЗУ

Выпрямитель для заряда АКБ имеет 3 режима работы, выбранных переключателем:

  1. Автоматическая зарядка — заряд начнется только после подключения батареи, если ее напряжение будет больше 10 В и закончится, когда оно достигнет 15 В;
  2. Нет зарядки — переключатель в среднем положении — полезен для замера фактического напряжения батареи;
  3. Непрерывная зарядка — на клеммах постоянно подается напряжение, независимо от того, подключена ли батарея и каково ее реальное напряжение.
Популярные статьи  Какие игрушки на радиоуправлении можно найти в магазинах. Краткий обзор

Зарядное устройство для аккумуляторов своими руками

За последние годы это самодельное зарядное устройство зарядило десятки батарей, в том числе у соседей по гаражному массиву. Начиная от новых 80 Ач — до старых 36 Ач и собрало очень лестные отзывы. Несмотря на отсутствие регулировки тока зарядки, схема работает отлично. Чем выше емкость аккумулятора, тем выше начальный зарядный ток (низкое внутреннее сопротивление батареи). Самый высокий ток составляет 6 А при зарядке аккумулятора емкостью 80 Ач. Типичный начальный ток 3-5 А, в зависимости от типа батареи. По завершении процесса система отключается, что слышно щелчком реле.

Зарядное устройство для аккумуляторов своими руками

Какой вольтаж должен быть на авто АКБ

Обратите внимание что газы (то есть разделение воды на кислород и водород), являются признаком окончания зарядки аккумулятора, этот процесс начинается когда напряжение батареи превышает 14,4 В (2,4 В на ячейку). Производители аккумуляторов рекомендуют зарядку до 15 В (2,5 В на ячейку)

Превышение этого напряжения может привести к повреждению аккумулятора. Также, по словам производителей, напряжение в установке автомобиля должно составлять 13,9-14,5 В. В конце зарядки ток составляет около 1 А.

Типичный автомобильный аккумулятор, состоящий из 6 ячеек, имеет:

  • электродвижущая сила: приблизительно 12,6 В
  • номинальное напряжение одной ячейки: 2,105 В
  • минимальное зарядное напряжение 10,8 В
  • после окончания заряда минимум: 13,9 В, максимум 14,5 В
  • коэффициент саморазряда аккумулятора : 3-20% в месяц
  • типичный зарядный ток 1 / 10 С
  • долговечность: 500 — 800 циклов.

Напряжение батареи должно быть измерено через 12 часов после зарядки, чтобы обеспечить точные данные. После полной зарядки напряжение быстро падает до 13,2 В, а затем медленно до 12,6 вольт. В случае глубокой разрядки аккумулятора, целесообразно зарядить его постоянным током до напряжения 16 вольт.

ИП

Если лишнего ИБП под рукой нет, то для ИП ЗУ нужно искать трансформатор на железе, его собственная постоянная времени (электрическая инерция) больше таковой АКБ, что очень хорошо по безопасности пользования. «Лепить» самодельный ИБП ни в коем случае не надо, его постоянная времени по выходу на 2 порядка меньше, чем у АКБ. Самодельный ИБП для ЗУ без сложных встроенных схем защиты способен стать причиной разного рода нештатных ситуаций. Помните – кипение электролита это туман и брызги крепкой ядовитой кислоты! А если АКБ с герметичными банками, то возможен и ее взрыв!

ИП ЗУ состоит из понижающего трансформатора и выпрямителя. Сглаживающий фильтр для зарядки АКБ не нужен. Трансформатор ИП ЗУ рекомендуют искать силовой с накальными обмотками от старых ламповых телевизоров – ТС-130, ТС-180, ТС-220, ТС-270. По мощности они годятся с избытком, но, во-первых, от влаги никак не защищены, в гараже могут и не перезимовать. Во-вторых, специалисты по вторичным металлам прекрасно знают, сколько выручки дает ТС, и найти их становится все труднее.

Зарядное устройство для аккумуляторов своими руками

Понижающие трансформаторы типов ТП и ТПП

Если нет желания и/или возможности рассчитать и намотать трансформатор самому, для ИП ЗУ лучше будет купить трансформатор ТП или ТПП, они дешевле, чем ИБП б/у. Мощность – от 50 Вт, ее указывают последние 2 цифры в обозначении типономинала, напр. ТПП 36-220-80. 3 цифры в середине – рабочее напряжение первичной обмотки, а первые 2 или 3 кодируют количество и напряжение вторичных обмоток, оно 6,3 или 12,6 В на обмотку. Предпочтение следует отдавать трансформаторам в паровлагозащищенном исполнении («зеленым», слева на рис.), они способны неограниченно долгое время работать в атмосфере с влажностью 100% и примесями химически агрессивных паров. Трансформатор с обмотками на каркасе из плавкого пластика (справа) – вариант на самый крайний случай. Такие не рассчитаны на эксплуатацию в условиях ЗУ: работу свыше 50% времени использования на полной мощности с систематическими перегрузками по току. Вдруг берете такой, его мощность нужна от 120 Вт.

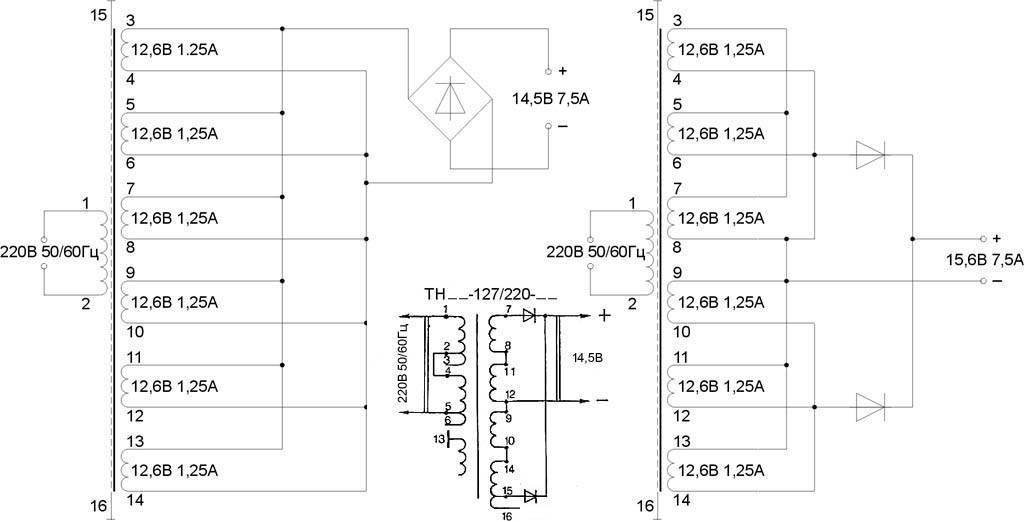

Типовые схемы соединения обмоток ТП и ТПП на 12,6 В под выпрямление мостом или двухполупериодное со средней точкой даны на рис. слева и справа:

Зарядное устройство для аккумуляторов своими руками

Схемы соединения обмоток типовых трансформаторов питания

У конкретного экземпляра они могут отличаться, т.к. производители вправе произвольно менять разводку выводов по ТУ заказчика. Остатки идут в продажу, а выпуск особо популярного типономинала может быть продолжен для рынка. Поэтому, приобретая ТП или ТПП, сверяйтесь со спецификацией к нему; если ее нет, придется вызванивать обмотки. Общие правила разводки выводов и соединения обмоток ТП/ТПП такие:

  1. Сетевые (первичные) обмотки выводятся на первые номера.
  2. Межобмоточные экраны выводятся на последние номера.
  3. Для соединения обмоток в параллель нечетные выводы соединяются с нечетными; четные – с четными.
  4. Для последовательного соединения обмоток нечетные выводы соединяются с четными.

Вариант подешевле – присмотреть на железном базаре старый накальный трансформатор ТН; система обозначений аналогична ТП/ТПП. «Кладоискатели» до ТНов не охочи: возни с разборкой много, медяшки мало. Типовая схема включения ТН для ЗУ дана на врезке в центре рис. Переключать, для повышения выходного напряжения, нижний по схеме диод с вывода 15 на 16 нельзя, нарушится симметрия обмоток!

Выпрямитель Шоттки

Выходные напряжения на схемах выше даны для входного (сетевого) 220 В. Если оно упадет, пойдет недозаряд. Вместе с тем, поскольку АКБ на заряд от внешнего ЗУ ставят холодной, остается некоторый запас на увеличение напряжения заряда; его возможно использовать полностью, если ЗУ с защитой. В таком случае выпрямитель нужно делать со средней точкой на сборке диодов Шоттки – выходное напряжение увеличится прим. на 0,6 В.

Современные диоды Шоттки с платиновым барьером для использования в ЗУ АКБ вполне пригодны, см. спецификацию на рис.:

Зарядное устройство для аккумуляторов своими руками

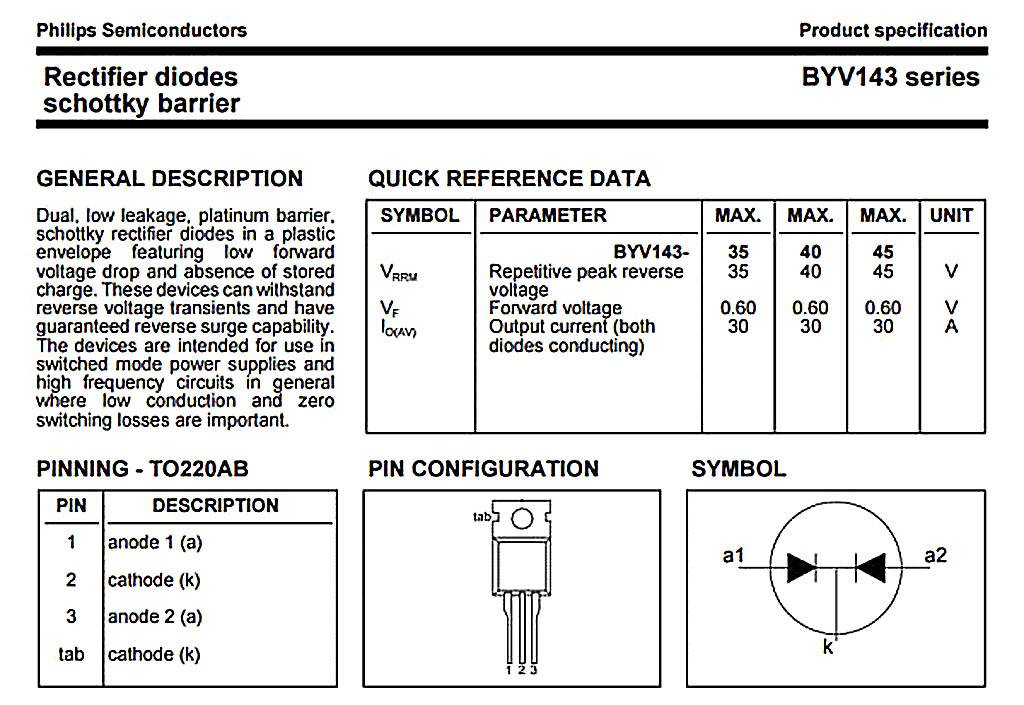

Спецификация на сборку диодов Шоттки для выпрямителя зарядного устройства автоаккумулятора

Кроме того, на сборку из пары диодов Шоттки нужен радиатор от 50 кв. см, а каждому обычному, с p-n переходом, на ток до 10 А – от 100 кв. см. Брать сборки Шоттки нужно с максимальным обратным напряжением от 35 В и пиковым прямым током от 30 А, т.к. в схеме выпрямителя со средней точкой соотв. величины достигают 1,7 амплитудного значения напряжения вторичной обмотки и 2,4 выпрямленного тока (31 В и 24 А при 12,6 В и 10 А; начальный пиковый ток заряда полностью разряженной АКБ на 60 А/ч – 10 А).

Область применения универсального зарядного устройства

Существует несколько разновидностей зарядок для аккумуляторных батарей. Чаще всего это обычные, бытовые модели.

Универсальное зарядное устройство для всех типов телефонов

Представляет собой установку в пластиковом корпусе с удобным рычагом регулировки размера аккумулятора телефона. Девайс обладает следующими характеристиками:

  • вход − 100−240 В, переменный ток частотой 50/60 Гц, 150 мА;
  • выход: DC2 V 400 mA±50 мА, USB-порт − 1250 mA;
  • имеется защита от короткого замыкания;
  • используется для батарей с шириной от 32 до 55 мм.

В комплекте к адаптеру прилагается переходник EU.

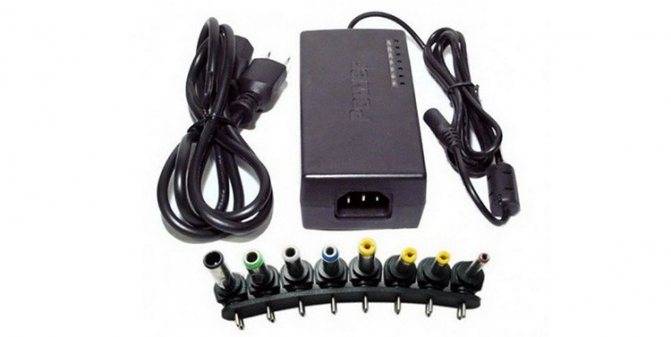

Универсальное зарядное устройство для ноутбука

Такие девайсы бывают различной мощности и разным числом функциональных возможностей. Рассмотрим модель Ginzzu GA-4290U. Устройство способно заряжать до 9 типов аккумуляторов для ноутбуков. В адаптере присутствуют два инвертора: один работает от автомобиля, другой предназначен для электрической сети. Приспособление подходит для всех типов современных компьютеров, его мощность − 90 Вт. В комплекте поставляется USB-кабель.

Зарядное устройство для аккумуляторов своими руками

Зарядное устройство для ноутбуков зачастую имеет несколько коннекторов-переходников.

Адаптер STM Electronics Ltd оснащён девятью портами для подключения переходников, предназначенных для разных моделей ноутбуков. В устройстве предусмотрена защита от перепадов напряжения и перегрева батареи. Общая мощность зарядки составляет 90 Вт. В комплекте к устройству идут коннекторы для компьютеров разных фирм.

Зарядка для авто

Автомобильное универсальное зарядное устройство имеет традиционный USB-порт, через который можно подключить смартфон, ноутбук, МР3-плеер. Подобные гаджеты могут одновременно заряжать до трёх устройств. Однако это будет происходить в течение длительного времени, в отличие от работы от электрической сети.

Популярные статьи  Обзор популярных электронных книг Iriver

Зарядное устройство для аккумуляторов своими руками

Зарядка для использования в поездках (автомобильная)

Универсальное зарядное устройство для автомобильных аккумуляторов

Для аккумуляторов на транспортные средства можно использовать различные марки зарядных конструкций. Одни из них работают автоматически, а другие требуют механического воздействия.

Вид зарядного Основные характеристики

Зарядное устройство для аккумуляторов своими руками

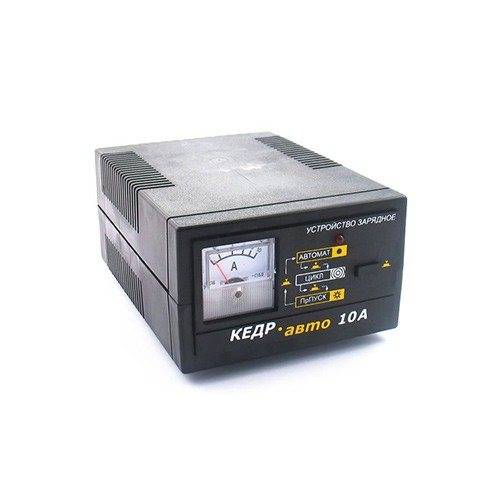

КЕДР-Авто-10

Зарядное устройство автоматического типа. Работать начинает на значении тока от 5 А. Имеет предпусковой и циклический режим. Отличается способностью к быстрому заряду.

Зарядное устройство для аккумуляторов своими руками

Узкоспециализированное устройство подходит для всех типов АКБ. Есть недостаток: адаптер неспособен заряжать глубоко разряженные батареи.

Зарядное устройство для аккумуляторов своими руками

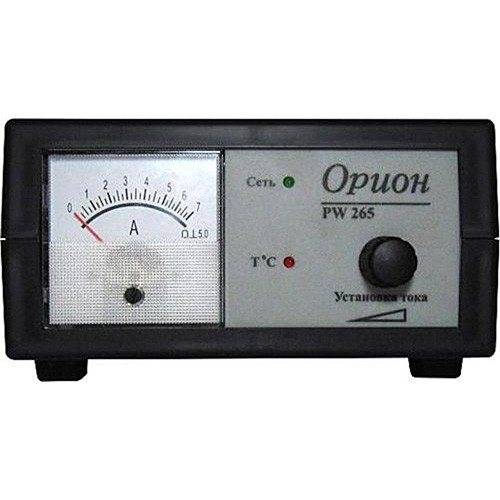

Зарядное устройство ручного управления. Подходит для заряда АКБ большой мощности и мотоциклетных батарей.

Зарядное устройство для аккумуляторов своими руками
ЗПУ 135

Пуско-зарядное приспособление, которое имеет большую мощность. Сила тока составляет 13 А. Заряжает установки от 140 А/ч. Подходит для 12 и 24-вольтовых батарей. Бюджетный вариант, при этом имеет достаточную мощность.

Зарядное устройство для аккумуляторов своими руками

Адаптеры для автомобильных аккумуляторов различаются по типу управления.

Адаптеры для прочей техники могут отличаться своей практичностью, мобильностью и многофункциональностью. На рынке электроприборов можно встретить установки, которые подойдут для питания аккумуляторов мобильных телефонов, радиоприёмников, ноутбуков и телефонов. Подобные адаптеры подходят для зарядки переносных настольных ламп.

Зарядное устройство для аккумуляторов своими руками

Универсальные зарядки для бытовой техники имеют широкое распространение и назначение.

Автоматическое отключение аккумулятора или приставка к ЗУ

Схема представляет из себя систему автоматического отключения аккумулятора при полном заряде, то есть это не совсем зарядное устройство, конечно если дополнить её трансформатором и выпрямителем, то получим полноценное ЗУ.

Начальная схема подвергалась некоторым изменением плата дорабатывалась в ходе испытаний конечную версию платы можно скачать в конце статьи.

Рассмотрим схему.

Зарядное устройство для аккумуляторов своими руками

Как видим она до боли простая и содержит всего один транзистор, электромагнитное реле и мелочевку. У меня на плате также имеется диодный мост по входу и примитивная защита от переполюсовки (на схеме эти узлы не нарисованы).

Зарядное устройство для аккумуляторов своими руками

На вход схемы подается постоянное напряжение зарядного устройства или любого другого источника питания, тут важно заметить, что ток заряда не должен превышать допустимый ток через контакты реле и ток срабатывания предохранителя. В моем случае схема на 8 ампер

Зарядное устройство для аккумуляторов своими руками

Как это работает — при подаче питания на вход схемы заряжается аккумулятор, в схеме есть делитель напряжения (R2, R3, R4) с помощью которого отслеживается напряжение непосредственно на аккумуляторе.

Зарядное устройство для аккумуляторов своими руками

По мере заряда напряжение на аккумуляторе будет расти, как только оно становится равным напряжению срабатывания схемы, которое можно выставить путем вращения подстроечного резистора, сработает стабилитрон, подавая сигнал на базу маломощного транзистора и тот сработает.

Так как в коллекторную цепь транзистора подключена катушка электромагнитного реле, последняя также сработает и указанные контакты разомкнутся, а дальнейшая подача питания на аккумулятор прекратится.

Заодно и сработает второй светодиод, уведомив о том, что зарядка окончена.

Зарядное устройство для аккумуляторов своими руками

В схеме есть еще один светодиод, он светится постоянно, это по сути индикатор наличии напряжения на плате.

Как сказал ранее, делитель отслеживает напряжение непосредственно на аккумуляторе, следовательно, если аккумулятор будучи подключенным к зарядному устройству разрядиться до некоторого значения, схема автоматически сработает и процесс заряда возобновится.

Зарядное устройство для аккумуляторов своими руками

Так как делитель подключен непосредственно к аккумулятору он будет его разряжать, но ток разряда такой мизерной, что его можно не принимать во внимание. Для настройки схемы на ее выход подключается конденсатор большой емкости, он у нас в роли быстрого заряжаемого аккумулятора

Я взял последовательно соединенные ионисторы и подсоединил вместо конденсатора

Для настройки схемы на ее выход подключается конденсатор большой емкости, он у нас в роли быстрого заряжаемого аккумулятора. Я взял последовательно соединенные ионисторы и подсоединил вместо конденсатора.

Зарядное устройство для аккумуляторов своими руками

Если брать конденсатор, то его напряжение должно быть 25-35 вольт, сперва подключаем ионисторы (в моём случаи) или конденсатор к выходу схемы соблюдая полярность,

Зарядное устройство для аккумуляторов своими руками

по окончанию заряда сперва отключаем зарядное устройство от сети, затем аккумулятор иначе реле будет ложно срабатывать. При этом ничего страшного не случится, но звук неприятной.

Зарядное устройство для аккумуляторов своими руками

Далее берем любой регулируемый источник питания, например лабораторный блок и выставим на нём то напряжение, до которого будет заряжаться наш аккумулятор и подключаем блок ко входу схемы.

Зарядное устройство для аккумуляторов своими руками

Медленно вращаем подстроечный резистор до тех пор,

Зарядное устройство для аккумуляторов своими руками

пока не сработает красный индикатор, после чего делаем один полный оборот подстроечника в обратном направлении, так как схема имеет некоторый гистерезис.

Зарядное устройство для аккумуляторов своими руками

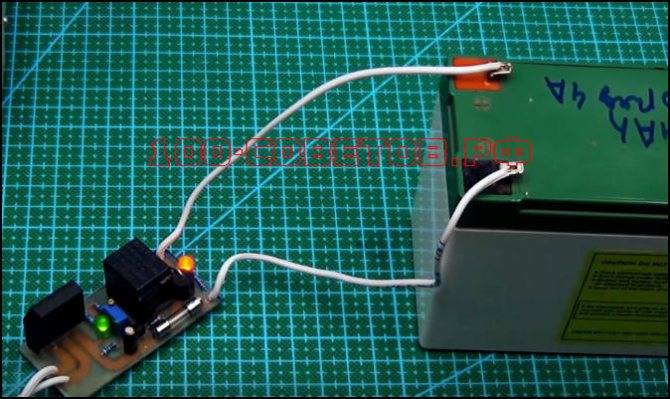

А теперь проверяем работу

Напряжение на ионисторах или конденсаторе, будет показывать мультиметр при достижении на них порогового значения система отключит питание.

Зарядное устройство для аккумуляторов своими руками

Если напряжение снизится на АКБ, схема опять сработает и будет снова заряжать аккумулятор до заданного значения.

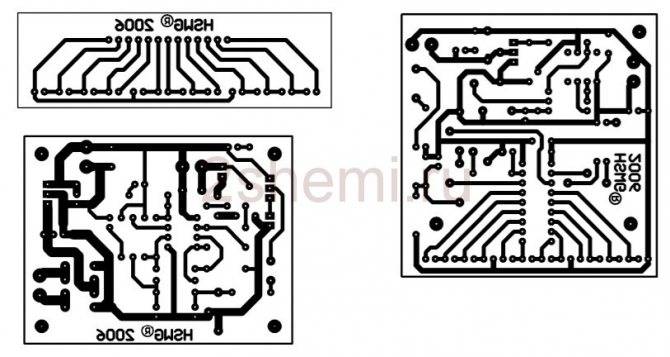

Плату можно скачать здесь…

Автор; АКА Касьян

xn--100—j4dau4ec0ao.xn--p1ai

Какие ещё имеются варианты ЗУ для АКБ

Рассмотрим еще несколько вариантов автономных зарядных устройств.

Использование зарядки от ноутбука для АКБ

Один из самых простых и быстрых способов оживить севший аккумулятор. Для реализации схемы ревитализации аккумулятора с помощью зарядки ноутбука вам потребуются:

  1. Зарядное устройство для любого ноутбука. Параметры зарядных устройств — 19В, сила тока — около 5А.
  2. Галогенная лампа мощностью 90 Вт.
  3. Кабельное соединение с клеммами.

Перейдем к реализации схемы. Лампа служит для ограничения силы тока до оптимального значения. Вместо лампочки можно использовать резистор.

Зарядное устройство для аккумуляторов своими руками

Зарядное устройство для ноутбука также можно использовать для «оживления» автомобильного аккумулятора

Собрать такую ​​схему несложно. Если зарядку от ноутбука не планируется использовать по прямому назначению, вилку можно отрезать, а затем к проводам подсоединить зажимы. Сначала с помощью мультиметра следует определить полярность. Фонарь включен в цепь, идущую к положительному полюсу аккумулятора. Отрицательная клемма аккумулятора подключается напрямую. Только после подключения устройства к аккумулятору можно подавать напряжение на блок питания.

ЗУ своими руками из микроволновой печи или аналогичных приборов

С помощью блока трансформатора, который находится внутри микроволновки, можно сделать зарядное устройство для аккумулятора.

Ниже представлена ​​подробная инструкция по изготовлению самодельного зарядного устройства из блока трансформатора СВЧ.

  1. необходимо снять блок трансформатора с микроволновки.
  2. Снимите вторичную обмотку, затем замените ее изолированным проводом сечением более 2 мм2 .
  3. Определите необходимое количество оборотов изолированного провода. Подобрать нужное значение можно экспериментальным путем. Для этого нужно намотать 10 витков, а затем измерить выходное напряжение. Например, если его значение равно 2 В, потребуется около 70 витков, чтобы достичь 14,5 В. Выходное напряжение будет зависеть от размера используемого провода. Обмотка снята с трансформаторного блока СВЧ
  4. Для реализации схемы понадобится диодный мост и мощный конденсатор.
  5. При желании в схему можно включить амперметр, который будет показывать ток.

Зарядное устройство для аккумуляторов своими руками

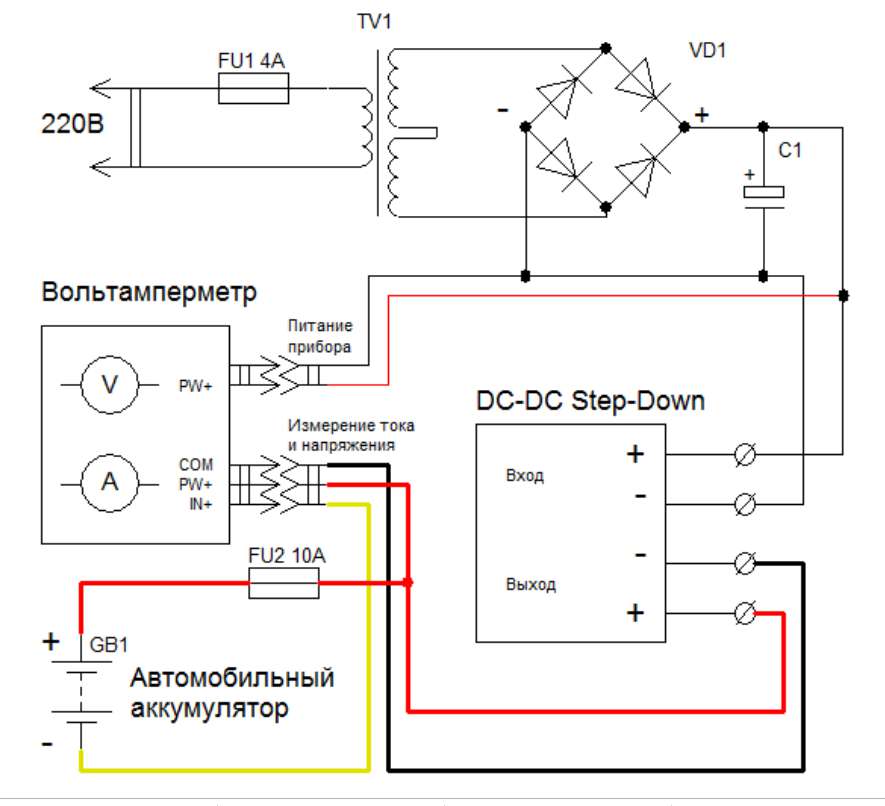

Схема подключения трансформатора, диодного моста и конденсаторного блока к автомобильному аккумулятору

Монтаж устройства можно производить на любую базу

При этом важно, чтобы все элементы конструкции были надежно защищены. При необходимости схему можно дополнить переключателем и вольтметром

Бестрансформаторное зарядное устройство

Если поиск трансформатора будет остановлен, можно использовать более простую схему без понижающих устройств. Ниже представлена ​​схема, позволяющая реализовать зарядное устройство аккумулятора без использования трансформаторов напряжения.

Схема подключения зарядного устройства без трансформатора напряжения

В роли трансформаторов выступают конденсаторы, рассчитанные на напряжение 250 В. В схему следует включить не менее 4 конденсаторов, поставив их параллельно. Параллельно конденсаторам в схему включены резистор и светодиод. Роль резистора — гасить остаточное напряжение после отключения устройства от сети.

В схему также входит диодный мост, рассчитанный на работу с токами до 6А. Мост подключается к схеме после подключения к его клеммам конденсаторов и проводов, идущих к аккумулятору на зарядку.

Самые простые варианты самодельных ЗУ для аккумуляторов

Мы не будем рассуждать на тему что лучше, самодельная или заводская зарядка. Очевидно, что последний вариант безопаснее, но что касается рабочих характеристик, то здесь вполне могут присутствовать темы для горячих дебатов. А ценовой вопрос и вовсе не обсуждается. Так что давайте лучше сразу приступим к рассмотрению вариантов изготовления своими руками самых простых в реализации зарядок для автомобильного аккумулятора.

Популярные статьи  Как перезагрузить Айпад — что делать с зависшим планшетом

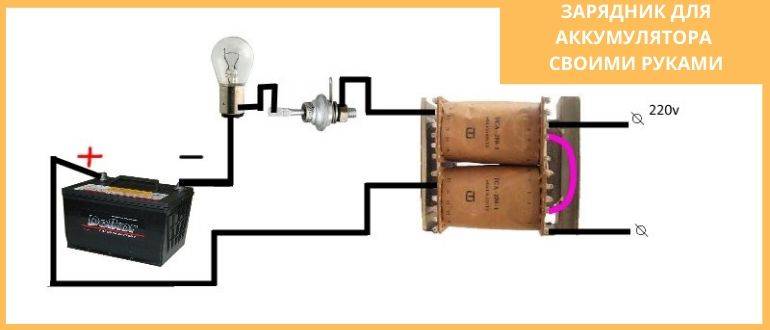

Зарядка из обычной лампочки и диода

Полноценное зарядное устройство из этих компонент не сделаешь, но если появится необходимость завести машину с севшей батареей, такой прибор очень даже пригодится.

Что нам понадобится:

  1. Старая добрая лампа накаливания. Они ещё встречаются в продаже. Главное – чтобы её мощность была высокой – чем выше, тем быстрее мы сможем привести аккумулятор в боевое состояние. Оптимальный вариант – 70–150-ваттные лампочки.
  2. Полупроводниковый диод – электронный элемент, пропускающий ток только в одном направлении. В нашем устройстве диод будет отвечать за преобразование переменного тока в постоянный. Они продаются в магазинах радиотоваров, на рынках и стоят копейки даже по нынешним меркам.
  3. Провод с вилкой для подключения зарядки к сети 220 В.
  4. Провода для коммутации ЗУ с батареей.

Лампа с диодом подключаются последовательно, провод от лампы идёт в розетку, от диода – на плюсовую клемму аккумулятора. Второй провод соединяет минус АКБ и розетку. Отметим зависимость между временем зарядки и мощностью лампы. При 100 ваттах ток заряда будет составлять 0.17 А. Это означает, что за 10 часов мы зарядим батарею всего на 2 А. Но слишком мощная лампа тоже плохо – 200 Вт это уже критично для полупроводникового диода, который может просто сгореть.

Нетрудно подсчитать, что сильно разряженную батарею таким ЗУ в оптимальные сроки восстановить не удастся. Но если требуется подзарядить АКБ для пуска мотора, то этот вариант можно считать рабочим.

Зарядное устройство для АКБ из выпрямителя

По количеству используемых компонент это зарядное устройство также относится к самым простым. Их здесь, как и в предыдущем случае, два: выпрямитель в паре с преобразователем напряжения.

При этом выпрямитель можно использовать одного из трёх типов:

  • с зарядкой постоянным током;
  • работающие с ассиметричным током;
  • устройства с переменным током.

Если использовать первый вариант, зарядка аккумулятора будет происходить при постоянном значении силы тока, избавленного от флюктуаций переменного напряжения. Выпрямители переменного тока работают по принципу подачи на клеммы АКБ переменного напряжения. Ассиметричные (их часто называют однополупериодными) выпрямители демонстрируют лучшие результаты, чем их оппоненты.

Они состоят из пяти компонент:

  • диода большой мощности;
  • переменного сопротивления;
  • стабилитрона (трансформатора);
  • предохранителя;
  • выключателя.

Номинал предохранителя – 1 А, мощность трансформатора должна составлять 140 Вт при выходном напряжении 20–21 В. Резистор должен быть помощнее, типа МЛТ-2. Диод должен выдерживать токи порядка 5 А. Наконец, в качестве усилителя можно использовать регулятор на базе транзисторов 0818 и KT825, которые нужно установить на радиаторную подложку.

Для сборки потребуется плата без дорожек, на которой размещают все элементы, соединяя их между собой проводами. Такое зарядное устройство для автоаккумулятора, собранное своими руками, позволяет регулировать выходной ток. Главное – найти указанные компоненты и грамотно их расположить.

Конструкция автоматического зарядного устройства

Все детали зарядного устройства размещены в корпусе миллиамперметра В3-38, из которого удалено все его содержимое, кроме стрелочного прибора. Монтаж элементов, кроме схемы автоматики, выполнен навесным способом.

Конструкция корпуса миллиамперметра, представляет собой две прямоугольные рамки, соединенные четырьмя уголками. В уголках с равным шагом сделаны отверстия, к которым удобно крепить детали.

Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. На этой пластине установлен и С1. На фото вид зарядного устройства снизу.

К верхним уголкам корпуса закреплена тоже пластина из стеклотекстолита толщиной 2 мм, а к ней винтами конденсаторы С4-С9 и реле Р1 и Р2. К этим уголкам также прикручена печатная плата, на которой спаяна схема автоматического управления зарядкой аккумулятора. Реально количество конденсаторов не шесть, как по схеме, а 14, так как для получения конденсатора нужного номинала приходилось соединять их параллельно. Конденсаторы и реле подключены к остальной схеме зарядного устройства через разъем (на фото выше голубой), что облегчило доступ к другим элементам при монтаже.

На внешней стороне задней стенки установлен ребристый алюминиевый радиатор для охлаждения силовых диодов VD2-VD5. Тут так же установлен предохранитель Пр1 на 1 А и вилка, (взята от блока питания компьютера) для подачи питающего напряжения.

Силовые диоды зарядного устройства закреплены с помощью двух прижимных планок к радиатору внутри корпуса. Для этого в задней стенке корпуса сделано прямоугольное отверстие. Такое техническое решение позволило к минимуму свести количество выделяемого тепла внутри корпуса и экономии места. Выводы диодов и подводящие провода распаяны на не закрепленную планку из фольгированного стеклотекстолита.

На фотографии вид самодельного зарядного устройства с правой стороны. Монтаж электрической схемы выполнен цветными проводами, переменного напряжения – коричневым, плюсовые – красным, минусовые – проводами синего цвета. Сечение проводов, идущих от вторичной обмотки трансформатора к клеммам для подключения аккумулятора должно быть не менее 1 мм2.

Шунт амперметра представляет собой отрезок высокоомного провода константана длиной около сантиметра, концы которого запаяны в медные полоски. Длина провода шунта подбирается при калибровке амперметра. Провод я взял от шунта сгоревшего стрелочного тестера. Один конец из медных полосок припаян непосредственно к выходной клемме плюса, ко второй полоске припаян толстый проводник, идущий от контактов реле Р3. На стрелочный прибор от шунта идут желтый и красный провод.

Печатная плата блока автоматики зарядного устройства

Схема автоматического регулирования и защиты от неправильного подключения аккумулятора к зарядному устройству спаяна на печатной плате из фольгированного стеклотекстолита.

На фотографии представлен внешний вид собранной схемы. Рисунок печатной платы схемы автоматического регулирования и защиты простой, отверстия выполнены с шагом 2,5 мм.

На фотографии выше вид печатной платы со стороны установки деталей с нанесенной красным цветом маркировкой деталей. Такой чертеж удобен при сборке печатной платы.

Чертеж печатной платы выше пригодится при ее изготовлении с помощью технологии с применением лазерного принтера.

А этот чертеж печатной платы пригодится при нанесении токоведущих дорожек печатной платы ручным способом.

Шкала вольтметра и амперметра зарядного устройства

Шкала стрелочного прибора милливольтметра В3-38 не подходила под требуемые измерения, пришлось начертить на компьютере свой вариант, напечатал на плотной белой бумаге и клеем момент приклеил сверху на штатную шкалу.

Благодаря большему размеру шкалы и калибровки прибора в зоне измерения, точность отсчета напряжения получилась 0,2 В.

Провода для подключения АЗУ к клеммам аккумулятора и сети

На провода для подключения автомобильного аккумулятора к зарядному устройству с одной стороны установлены зажимы типа крокодил, с другой стороны разрезные наконечники. Для подключения плюсового вывода аккумулятора выбран красный провод, для подключения минусового – синий. Сечение проводов для подключения к устройству аккумулятора должно быть не менее 1 мм2.

К электрической сети зарядное устройство подключается с помощью универсального шнура с вилкой и розеткой, как применяется для подключения компьютеров, оргтехники и других электроприборов.

Оцените статью
Павел Поздняков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Зарядное устройство для аккумуляторов своими руками
Рейтинг лучших раций для различных профессий
