Что такое диафрагма в фотоаппарате?

При сканировании или выборке [ править ]

Термины сканирование апертуры и выборка диафрагмы часто используются для обозначения отверстия , через которое изображение дискретизированное или сканированное, например , в виде , с датчиком изображения или телевизионное устройством для съемки. Апертура дискретизации может быть буквальной оптической апертурой, то есть маленьким отверстием в пространстве, или апертурой временной области для дискретизации формы сигнала.

Например, зернистость пленки определяется количественно как зернистость посредством измерения флуктуаций плотности пленки, наблюдаемых через апертуру дискретизации 0,048 мм.

Что такое значение диафрагмы?

Величина относительного отверстия  называется апертура или значение диафрагмы. Обозначается латинской Что такое диафрагма в фотоаппарате?буквой f и пишется как f/х, где  х это числовое значение открытия отверстия.

Стандартные значения как правило находятся в диапазоне от f/1.4 до f/32. Но числовое значение может выходить за эти пределы, и зависят от объектива и его технических возможностей.

Вот например числовой ряд для диафрагмы у объектива с постоянным фокусным расстоянием: Canon Lens EF 50 mm 1:1.8

f / 1,8, 2,0, 2,2, 2,5, 2,8, 3,2, 3,5, 4,0, 4,5, 5,0, 5,6, 6,3, 7,1, 8,0, 9,0, 10, 11, 13, 14, 16, 18, 20, 22.

Значение диафрагмы имеет одну интересную особенность — это обратная зависимость цифр и величины открытия отверстия. Данная особенность значений, очень часто приводит в недоумение новичков, делающих первые шаги в фотографии.

Относительное отверстие, диафрагменное число — разбираемся с понятиями и цифрами

Сейчас будет немного элементарной математики. Можно было опустить этот раздел, ограничившись конечными выводами, но для полного понимания предлагаю раз и навсегда закрыть этот вопрос и не путаться впоследствии в определениях.

Относительное отверстие объектива представляет собой отношение диаметра отверстия объектива (которое формируется лепестками диафрагмы) к фокусному расстоянию. Диафрагма (апертура, диафрагменное число) является величиной, обратной относительному отверстию. Выражается дробью с числителем 1.

Для примера рассмотрим объектив с фокусным расстоянием 85 мм. Возьмем диаметр отверстия объектива 30.3 мм (для примера). Поделим его на фокусное 85 мм, получим 0.36. Диафрагменное число обратно пропорционально этому значению, т.е. равно 1/0.36 = 2.8.

N = D / F = 1 / f , где

N — относительное отверстие;

D — диаметр отверстия, мм;

f — диафрагменное число.

Из формулы видно, что диафрагменное число является отношением фокусного расстояния к диаметру отверстия объектива.

Допустим, у объектива относительное отверстие 1/8. Может быть записано 1:8 или f1/8 или F1:8. Запись не так важна.

8 в знаменателе – это и есть наша диафрагма, которая определяет, во сколько раз текущее отверстие объектива меньше текущего фокусного расстояния.

Диафрагма может быть записана в одном из видов: f/8, f1/8, F8.

Как может f/1.8 быть больше, чем f/11?

Это своего рода тест на внимательность) Если вы прочли вышенаписанное, то ответ уже знаете. Для других отмечу отдельно, т.к. устоявшаяся терминология может запутывать.

Диафрагменное число (рядом с f) показывает, на сколько отверстие меньше фокусного расстояния. Т.е. в первом случае (для f/1.8) оно меньше фокусного в 1.8 раза, а во втором (для f/11) – аж в 11 раз. Значит, f/1.8 больше f/11.

Можно также сравнивать дроби относительных отверстий. 1/1.8 > 1/11.

Что такое диафрагмирование?

Диафрагмирование – это изменение диафрагменного числа. В обиходе вы будете встречать «изменить диафрагму до …такого-то значения». Вот знайте, что этот процесс называется диафрагмированием.

Пройдемся по основным терминам, связанным с изменением диафрагмы, которые встречаются в обиходе.

Ряд диафрагменных чисел и светосила

С числами диафрагмы разобрались. Вопрос – как они между собой связаны? В фотографии есть такое понятие, как стоп. Применительно к диафрагме стоп определяет величину, на которую нужно изменить диафрагму, чтобы количество пропускаемого света изменилось в 2 раза. Т.е. может встретиться понятие «прикрыть диафрагму на 2 стопа» — оно означает, что нужно прикрыть диафрагму настолько, чтобы света попадало в 4 раза меньше.

И тут есть важный момент. Понятно, что на пропускание света напрямую влияет диаметр отверстия объектива.

Изменение диафрагмы в 2 раза не равно изменению количества пропускаемого света в 2 раза. На то, сколько будет пропущено света, влияет не сам диаметр, а площадь круга, им образованная. При этом, как мы помним, диафрагменное число f связано с диаметром отверстия. Позанимаемся еще немного математикой.

Площадь круга прямо пропорциональна квадрату диаметра. А в формуле относительного отверстия выше у нас фигурирует просто диаметр. Светосила прямо пропорциональна квадрату относительного отверстия.

Q = D2 / f2 , где

Q — светосила;

D — диаметр отверстия;

f — диафрагменное число.

Отсюда:

f = √ D2 / Q

Условно примем светосилу Q за 1. Формула превратится в: f = D.

Теперь мы хотим увеличить ее до 2х. Формула превращается в: F = D / √ 2 = 0,71 * D.

Также есть и промежуточные значения, которые представляют собой 1/3 или ½ стопа. Например, f/3.2, f/7.1.

Для чего я все это рассказывал? Во-первых, чтобы было общее понимание, как между собой связаны разные параметры. Во-вторых, у каждого объектива указана максимально возможная открытая диафрагма, которая определяет его светосилу. И нужно иметь представление, насколько один объектив пропускает больше/меньше света на максимально открытой диафрагме. Для удобства можно возвести в квадрат минимальное диафрагменное число одного объектива и поделить на возведенное в квадрат такое же число второго. К примеру, у одного объектива диафрагма 1.8, у другого – 2.8. По светосиле они отличаются в 2.82 / 1.82 = 2.42 раза. Объектив с диафрагмой 1.8 пропустит в 2.42 раза больше света, чем объектив с диафрагмой 2.8.

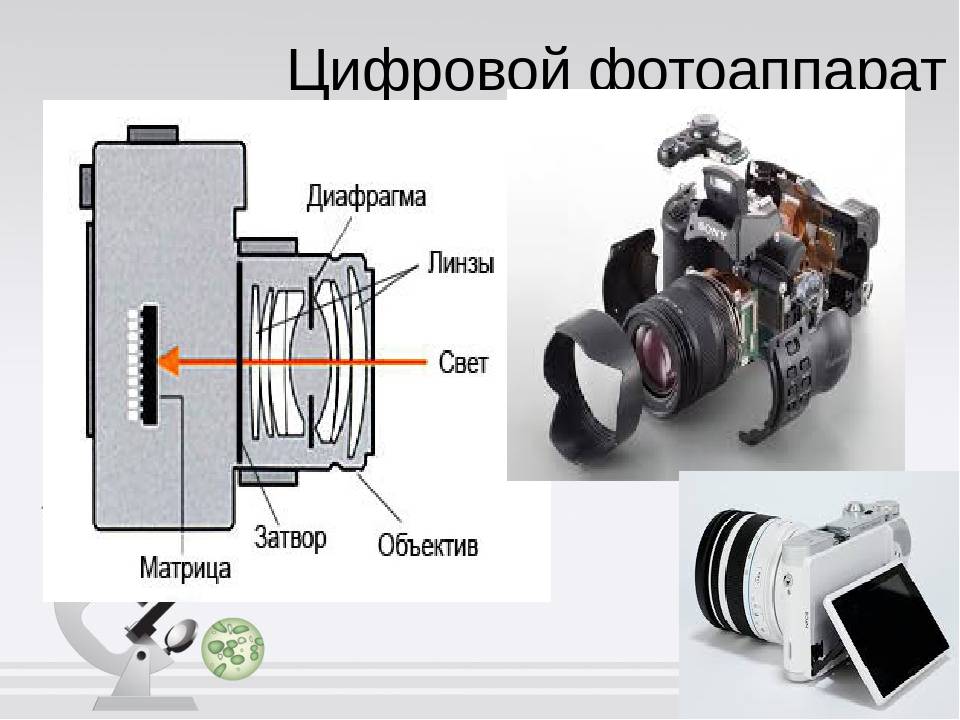

Что представляет собой диафрагма в фотоаппарате?

Это створки, которые расположены по кругу объектива внутри его корпуса. При повороте объектива они съезжаются к центру и закрывают просвет, при этом они препятствуют поступлению части солнечных лучей внутрь фотокамеры. Диафрагма закрывается не полностью, она оставляет небольшое отверстие для светочувствительного элемента.

Такое техническое решение дает весьма интересные эффекты, поэтому специалисты утверждают, что диафрагма дает основные инструменты для творческой реализации своих идей в фотографиях. К тому же, наверняка вы хотите увидеть, как работает диафрагма в дневное и ночное время суток?

Принцип работы

После знакомства с механизмом действия, необходимо разобраться, как она работает, определяется и изменяется. Каждый, кто работал с камерой, сталкивался со значением f и рядом чисел, это и является определением диафрагмы, которые можно изменять и подстраивать под различные сюжеты.

Диафрагменный ряд представляет собой определенное количество чисел со значением f, а именно: f/1.4; f/2; f/2.8 и т. д. В основном диафрагменная линия заканчивается на f/22. Эти числа обозначают, насколько открыты лепестки в объективе, тем самым определяя глубину резкости и экспозицию.

Главная фишка в том, что, чем меньше значения, которое, кстати, выражается в цифрах, у диафрагмы, тем шире диафрагма. Следовательно, максимально открыта она будет при параметрах f/1.4, а при f/22 «дырка» будет минимальна открыта. Этот механизм работы относится ко всем камерам, к Никон, к Сэнон и другим.

Что такое диафрагма в фотоаппарате?

Устройство диафрагмы

Что такое диафрагма в фотоаппарате?Устройство диафрагмы достаточно просто, хотя ее современная реализация настолько изощрена производителями объективов в погоне за идеальными вариантами, что ее производство стало сложным техническим процессом. Из всех исторических видов диафрагм в современных объективах ужился ирисовый тип. В таком варианте отверстие создается с помощью лепестков, размещенных таким образом друг относительно друга, чтобы отверстие было в центре и его открытие происходило от центра к краям, а закрытие – наоборот. При этом лепестки, при условии их достаточного количества, создают почти идеальный круг. С точки зрения ограничения потока света, количество не имеет большого значения – могут исполнять данную функцию и 5-6 лепестков.

Популярные статьи  Чем отличается кофемашина от рожковой кофеварки

Однако топовые объективы имеют именно круглую форму отверстия, что очень ценится с эстетической точки зрения. Множество лепестков ирисового типа, создавая ровное отверстие, обеспечивают красивое боке, с приятными круглыми размытыми огнями на заднем плане. С этой стороны бюджетные варианты проигрывают, так как боке от таких объективов содержит элементы более похожи на гайки (для шестилепестковой диафрагмы).

Ирисовая модель стала популярна еще и потому, что реализация управления данным вариантом является самой простой для изготовления. Кроме того у ирисовых лепестков больший ресурс. Современный объектив для зеркального фотоаппарата – вещь долговечная, особенно если он относится к профессиональной линейке. Поэтому на практике трудно найти объективы с выработанным ресурсом «отверстия», но на начальных исторических этапах вопрос долговечности был актуален.

Что такое диафрагма?

Диафрагма – это отверстие в объективе, через которое в камеру проходит свет. Чтобы это понять, представим себе как устроен человеческий глаз. Роговица в наших глазах, как передний элемент объектива – собирает внешний свет, а затем передает его в радужную оболочку глаза. В зависимости от количества попадания света, зрачок либо увеличивается, либо уменьшается, и как следствие контролирует поток света, проходящий через него. Вот и выходит, что зрачок человеческого глаза, не что иное, как то,  что мы называем отверстием в фотографии. Количество света, которое проходит в сетчатку (работает так же, как сенсор камеры), ограничивается размером зрачка (диафрагмой) – чем шире зрачок (диафрагма), тем больше света попадает на сетчатку (сенсор).

Таким образом, самый простой способ понять работу диафрагмы, сравнить его со зрачком. Чем больше размер зрачка, тем больше диафрагма, и чем меньше размер зрачка, тем меньше диафрагма.

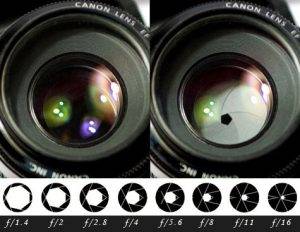

Для наглядности, как работает диафрагма в объективе Canon 85mm f 1.8, можно посмотреть замедленное видео:

На видео хорошо видно, как 8 лепестков диафрагмы этого объектива сжимаются в момент спуска затвора и образуют отверстие, через которое проходит свет. К слову, чем больше лепестков диафрагмы у объектива и чем больше они закругляются, тем больше отверстие становится идеально круглым. Но это уже больше по теме боке.

Управление диафрагмой

Существует множество реализаций диафрагмы, однако большее применение в фото и видеотехнике нашлось у ирисовой. Ирисовая диафрагма позволяет более плавно изменять значения относительного отверстия, имеет компактные размеры. Помимо ирисовой диафрагмы использовалась также:

  • Револьверная диафрагма
  • Вставная диафрагма

Привод ирисовой диафрагмы имеет различные вариации:

Диафрагма с механизм ручного доводчика (с кольцом предустановки и без)

Фиксация необходимого значения f/ кольцом предустановки производилась для того, чтобы получить возможность навестись на резкость при более светлом видоискателе. Непосредственно фотосъемка проводится уже на закрытой диафрагме и установленной глубине резкости. Большинство конструкций этих фиксаторов приводится в действие потягиванием кольца предустановки на себя и поворотом на необходимое значение.

Диафрагма с прыгающим механизмом (с репетиром и без)

Яркий представитель семейства объективов с прыгающим механизмом диафрагмы

Прыгающий механизм диафрагмы позволяет установить необходимую диафрагму без использования кольца предустановки и увеличивает оперативность при работе. Репетир (автоматический доводчик) использовался для предпросмотра глубины резко изображаемого пространства непосредственно перед спуском затвора. Устройство автоматического доводчика приводилось в действие дополнительным рычажком на корпусе камеры, или объектива.

Зачастую привод был сопряжен с кнопкой спуска затвора, при этом нажатая наполовину кнопка спуска включала режим предпросмотра ГРИП. В объективах Таир из комплекта Фотоснайпер использован весьма изысканный механизм автодоводчика, при котором просмотр ГРИП был возможен только непосредственно после спуска диафрагмы, либо перед ее взводом. Это доставляло определенное неудобство при работе (диафрагма закрывалась в необходимое значение, затем взводилась рычагом, происходила наводка на резкость, и полунажатием кнопки спуска затвора доводчик возвращался в исходное состояние, снова закрывая диафрагму).

В современных камерах репетир заменен кнопкой, или комбинацией кнопок на корпусе камеры.

Диафрагма с электромагнитным приводом

В основной своей массе современных объективов диафрагма имеет автоматический электромагнитный привод, а ручное управление вы можете наблюдать только на профессиональной/кинооптике. Ручное управление в современных объективах используется в основном при видеосъемке, для оперативного и плавного контроля за глубиной резко изображаемого пространства (ГРИП).

Во время фотосъемки, диафрагма с электромагнитным приводом автоматически закрывается до значения, заданного электроникой камеры. У объективов с электронным управлением диафрагмы репетир реализуется в виде программной функции DOFV, активируемой кнопкой на корпусе фотоаппарата или их комбинацией.

Диафрагма с моторным приводом

Используется в дешевых объективах, и работает по тому же принципу, что и электромагнитная, только вместо электромагнитов применяется мотор привода.

Диафрагма и дифракция

Качество картинки, пропускаемое оптикой (в частности, резкость и детализация), улучшается до определенного порогового значения f/. Более широкие пучки света имеют противную особенность рисовать на картинке дополнительные искажения цветов. Эта особенность уменьшает свое воздействие на картинку при небольшом прикрытии диафрагмы. Как правило, цветовые искажения пропадают с f/4 практически полностью у большинства объективов.

Метод избегания хроматических аберраций таким образом, называется диафрагмированием. Не стоит заигрываться с максимальными значениями числа диафрагмы — чем больше значение, тем выше шанс достигнуть дифракционного предела для текущей конфигурации камера+объектив.

Шаг 2 – Как определяется и изменяется диафрагма?

Диафрагма определяется с помощью так называемой шкалы диафрагм. На дисплее вашей камеры вы можете увидеть F/число. Число означает, насколько широкая диафрагма, что, в свою очередь, определяет экспозицию и глубину резкости. Чем меньше число, тем шире отверстие. Это может сначала вызвать путаницу – почему малое число соответствует большей светосиле? Ответ прост и лежит в плоскости математики, но сначала вы должны узнать, что такое диафрагменный ряд или стандартная шкала диафрагм.

Диафрагменный ряд: f/1.4, f/2, f/2.8, f/4, f/5.6, f/8, f/11, f/16, f/22

Главное, что нужно знать об этих числах – то, что между этими значениями одна ступень экспозиции, то есть при переходе от меньшего значения к большему в объектив будет попадать в два раза меньше света. В современных камерах есть также и промежуточные значения диафрагмы, позволяющие более точно настроить экспозицию. Шаг настройки в этом случае равен ½ или 1/3 ступени. К примеру, между значениями f/2.8 и f/4 будут лежать значения f/3.2 и f/3.5.

Теперь о более сложных вещах. Точнее о том, почему количество света между основными значениями диафрагмы различается в два раза.

Это происходит из математических формул. Например, мы имеем объектив 50 мм с диафрагмой 2. Чтобы найти диаметр диафрагмы, мы должны разделить 50 на 2. Получится 25 мм. Радиус будет равен 12,5 мм. Формула для площади S=Пи х R2.

Вот несколько примеров:

50 мм объектив с диафрагмой f/2 = 25 мм. Радиус получается 12,5 мм. Площадь согласно формуле равна 490 мм2. Теперь посчитаем для диафрагмы f/2.8. Диаметр диафрагмы равен 17,9 мм, радиус 8,95 мм, площадь отверстия 251,6 мм2.

Если разделить 490 на 251, то получится не ровно два, но это только потому, что диафрагменные числа округлены до первого десятичного знака. На самом деле равенство будет точным.

Вот так реально выглядят соотношения отверстий диафрагмы.

Съемка в помещении

Сложный вопрос для не опытных фотографов. Причина в том, что здесь очень много моментов, которые зависят от техники съемки, а она приобретается со временем.

Нельзя не сказать о фоне фотографии, он далеко не второстепенен. Режим съемки вы выбираете сами, в любом случае правильней контролировать выдержку. Если выдержка не сокращается и диафрагму открывать больше некуда, можно применить параметр экспозиции.

Если увеличить чувствительность в несколько раз, то это даст преимущество, при этом можно сократить выдержку. И все же фотовспышка в любом помещении служит лишь как вспомогательный свет. Ее задача — выделять те детали, которые не столь видны при дневном свете.

Можно заметить, что профессиональные фотографы всегда держат головку вспышки повернутой вверх. Делается это для отражения от прямых поверхностей и более ровного освещения человека, которого фотографируют.

Если же в помещение нет ни светлых поверхностей, то можно прибегнуть к помощи обычного белого листа, даже отражаясь от белого листа, свет ляжет мягко и ровно.

Кстати, если направить вспышку в белый потолок, то она послужит отличным источником света. Стоит сказать, что техника имеет не последнее значение, так качественная фотокамера делает хорошие снимки на профессиональном уровне.

Средне-узкая диафрагма: f/11-f/18

Что такое диафрагма в фотоаппарате?

Между f/11 и f/18 у вас будут основные узкие диафрагмы. На этом расстоянии почти всё будет в фокусе (если вы не снимаете очень близкие объекты). Это также диапазон, в котором большинство объективов демонстрируют наилучшие оптические характеристики. Они будут максимально резкими по всему кадру без излишнего виньетирования, искажений или хроматических аберраций.

Итак, использование этого диапазона должно быть довольно ясным: вы используете что-то между f/11 и f/18, когда хотите максимизировать качество изображения и глубину резкости. Они популярны для пейзажных фотографий. В зависимости от условий освещения вам может потребоваться штатив для получения хорошего изображения.

Как все это взаимодействует?

Итак, мы хотим сделать снимок какого-нибудь объекта. Нам хочется посильнее размыть фон вокруг снимаемого элемента и мы, соответственно, открываем диафрагму (уменьшаем ее значение), чтобы больше света проникло на пленку и фон стал более размытым. Но в этот момент мы понимаем, что на улице светит солнце и что открытая диафрагма, пропустив больше света, рискует подпортить наш кадр пересветом. Для этого мы прибегаем к укорачиванию нашей выдержки – уменьшаем время в течение которого свет будет попадать на пленку и тем самым правильно экспонируем кадр. В такие моменты необходимо понимать в приоритете какой настройки будем вести съемку – в приоритете выдержки или диафрагмы.

Приоритет диафрагмы (или же A/Av)

Как мы с вами уже выяснили ранее, диафрагма отвечает за количество света, которое проникает на нашу пленку и за глубину резкости нашего кадра. С помощью данного режима мы можем контролировать размытие нашего фона или наоборот. Приоритет диафрагмы отлично подходит для съемки портретов или при съемке в условиях недостаточной освещенности. На более современных пленочных фотоаппаратах данный режим есть по умолчанию и автоматика сама определяет выдержку после установки необходимого нам диафрагменного значения. В остальных же случаях, все это необходимо делать вручную. Ниже можно наблюдать наглядную разницу при съемке на прикрытой диафрагме и открытой:

  • Закрытая диафрагма
  • Открытая диафрагма

Приоритет выдержки (или же S/Tv)

При съемке в приоритете выдержки мы выставляем необходимо количество времени в течение которого будет свет проникать на нашу пленку и подгоняем диафрагму под это значение. Данный режим подойдет для съемки быстродвижущихся объектов (автомобили, спортивные мероприятия и т.д.), когда поступиться выдержкой просто не получится. При этом ощутимо увеличивать длину выдержки при недостатке освещенности не самая лучшая идея, особенно если вы не используете штатив – кадр получится размытым.

Что такое диафрагма в фотоаппарате?
Пример неудачного кадра при использовании приоритета выдержки

Аналогично предыдущему примеру с диафрагмой – на определенных моделях пленочных фотоаппаратов данный режим также присутствует и автоматически определяет значение диафрагмы под нашу выдержку.

Естественно, сначала будет сложно во всем этом разобраться, но спустя пару пленок вы начнете понимать закономерности и научитесь определять необходимые параметры даже без помощи экспонометра. Для меня в начале пути это казалось невозможным – слишком много надо держать в голове, настраивать, но на самом деле все это довольно легко. Одна из прелестей пленочной фотографии в том, что вы сами строите свой кадр и отвечаете за все настройки. Это открывает больше возможностей, вы лучше начинаете чувствовать кадр и безусловно, это огромный простор для творчества: мультиэкспозиция, экспокоррекция и прочие параметры, которые тоже очень интересны и важны при съемке. Безусловно, одна из будущих статей будет посвящена этим параметрам, а также поговорим про то, что такое фокусное расстояние и как оно влияет на наш кадр. Желаю удачи!

Заявление [ править ]

Элвин Кларк полирует большой объектив Great Refractor обсерватории Йеркса диаметром 40 дюймов 102 см в 1896 году.

Ограничитель диафрагмы — важный элемент в большинстве оптических конструкций. Его наиболее очевидная особенность заключается в том, что он ограничивает количество света, который может достигать плоскости изображения / пленки . Это может быть либо неизбежным, как в телескопе, где нужно собрать как можно больше света; или умышленно, чтобы предотвратить насыщение детектора или передержку пленки. В обоих случаях размер диафрагмы ограничен другими факторами, кроме количества пропускаемого света; тем не мение:

  • Размер остановки — один из факторов, влияющих на глубину резкости . Меньшие значения диафрагмы (большие числа f ) обеспечивают большую глубину резкости , позволяя объектам, находящимся на большом расстоянии от зрителя, быть в фокусе одновременно.
  • Стоп ограничивает влияние оптических аберраций . Если стоп будет слишком большим, изображение будет искажено. Более сложные конструкции оптических систем могут смягчить эффект аберраций, обеспечивая больший стоп и, следовательно, большую светосилу.
  • Остановка определяет, будет ли изображение виньетировано . Более крупные ступени могут привести к падению интенсивности, достигающей пленки или детектора, по направлению к краям изображения, особенно когда для точек вне оси диафрагмой становится другая ступень, поскольку отсекает больше света, чем это было при остановке. упор диафрагмы на оптической оси.
  • Для увеличения диафрагмы требуется оптика большего диаметра, которая тяжелее и дороже.

В дополнение к диафрагме фотографический объектив может иметь один или несколько ограничителей поля , которые ограничивают поле зрения системы . Когда поле зрения ограничено полевой диафрагмой в объективе (а не на пленке или датчике), возникает виньетирование ; это проблема только в том случае, если результирующее поле зрения меньше желаемого.

Биологический зрачок в глазу является его апертурой в оптике номенклатуре; радужная оболочка — это диафрагма, которая служит ограничителем диафрагмы. Из-за преломления в роговице эффективная апертура ( входной зрачок на языке оптики) немного отличается от физического диаметра зрачка. Входной зрачок обычно составляет около 4 мм в диаметре, хотя он может варьироваться от 2 мм ( f / 8,3 ) в ярко освещенном месте до 8 мм ( f / 2,1) в темноте.

В астрономии диаметр диафрагмы (называемый апертурой ) является критическим параметром при конструкции телескопа . Как правило, желательно, чтобы апертура была как можно больше, чтобы собирать максимальное количество света от удаленных объектов. Однако на практике размер апертуры ограничен соображениями стоимости и веса, а также предотвращением аберраций (как упоминалось выше).

Апертуры также используются для управления энергией лазера, техники z-сканирования с близкой апертурой , дифракции / структуры и очистки луча. Лазерные применения включают пространственные фильтры, модуляцию добротности, контроль рентгеновского излучения высокой интенсивности.

В световой микроскопии слово «апертура» может использоваться по отношению к конденсору (изменяет угол падения света на поле образца), диафрагме поля (изменяет область освещения) или, возможно, линзе объектива (формирует первичное изображение). См. Оптический микроскоп .

Что такое аберрация

Как уже было сказано, идеального объектива просто нет. Законы физики никто не отменял и никогда не отменит. А они не позволяют световому лучу следовать именно по тому пути, который ему рассчитали оптики в пределах некой идеальной оптической системы. Именно это ведет к различного вида аберрациям (сферическим, хроматическим и пр.). И инженеры, разрабатывающие объективы, не могут это исправить. В центре линза идеальна. Но ближе к краям она в той или иной мере искажает свет. Чем ближе к краю линзы — тем в большей степени свет рассеивается и преломляется.

Популярные статьи  Как снять и поменять тэн с бойлера — необходимые инструменты и инструкция

При полностью открытой диафрагме на плёнку или матрицу цифрового аппарата попадает свет, который собран со всей поверхности линзы. В этом случае все аберрации объектива проявляются очень наглядно. Когда мы прикрываем отверстие диафрагмы, часть светового потока, проходящая через края всех линз объектива, отсекается. Таким образом, в формировании изображения принимает участие только центр линз, который свободен от искажений.

Всё кажется довольно простым. Чем меньше отверстие диафрагмы, тем, таким образом, выше резкость изображения. Но это не так. При съемке на самых маленьких диафрагмах нас ждет неожиданная большая неприятность.

От чего зависит экспозиция

Экспозиция в фотографии настраивается путем подбора трех параметров:

  1. выдержки,
  2. диафрагмы,
  3. чувствительности.

Выдержка измеряется в секундах и определяет то время в течении которого свет проникает через объектив на матрицу. Может принимать значение от десятков секунд и до миллисекунд.

Диафрагма – это регулируемое отверстие в объективе, через которое и проходит свет на матрицу.

Регулируя в отдельности эти два параметра можно изменять то количество света, которое попадает на матрицу. То есть мы изменяем экспозицию, ведь экспозиция — это и есть то количество света, которое доходит до матрицы.

Но от выдержки и диафрагмы зависят и творческие параметры снимка

Диафрагма влияет на резкость фона на снимке за объектом, что важно при съемке, например, портрета или пейзажа. А точность настройки выдержки необходима при съемке динамических сцен. Вот изменяя эти параметры в зависимости от сюжета и нужно их подбирать для получения нужной экспозиции

Вот изменяя эти параметры в зависимости от сюжета и нужно их подбирать для получения нужной экспозиции.

Если один из параметров (выдержка или диафрагма) выбирается для получения нужного эффекта на фотоснимке, то второй подбирается для получения нужной экспозиции, что бы яркость на снимке получилась нормальной.

В числовом выражении значения выдержки отличается на шкале фотоаппарата от предыдущего в два раза и обозначаются в секундах, сколько времени происходит фиксация объекта:1, 1/2, 1/4, 1/8, 1/15, 1/30, 1/60, 1/125, и т.д. (в секундах).

При этом значения диафрагмы друг от друга отличаются в 1,4 раза (в числителе может стоять буква f):1/0,7; 1/1; 1/1,4; 1/2; 1/2,8; 1/4; 1/5,6; 1/8; 1/11; 1/16; 1/22; 1/32; 1/45; 1/64.

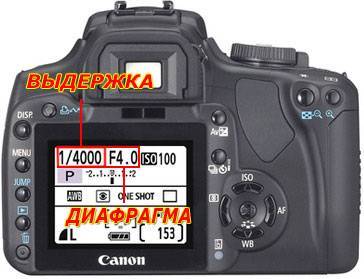

На экране камеры может быть показан ряд чисел из знаменателя, но обозначает он ту же диафрагму.

Что такое диафрагма в фотоаппарате?

Такие числа обусловлены изменением экспозиции в два раза при любых изменениях выдержки или диафрагмы на одно значение. То есть, выбирая соседние значения либо диафрагмы, либо выдержки мы изменяем экспозицию в два раза, а по-другому изменяем количество света, попадающего на матрицу, в два раза. И если соседние величины выдержки действительно отличаются в два раза, то значения диафрагмы отличаются в 1,4 раза. Это вытекает из формулы площади круга. По ней площадь круга пропорциональна квадрату диаметра. А корень квадратный из 2 и есть 1,4. Поэтому уменьшая диаметр отверстия диафрагмы в 1,4 раза, площадь этого отверстия изменяется в два раза и количество света (экспозиция) так же изменяется в два раза.

При использовании современной электроники в фотоаппаратах возможно изменение экспозиции в 1/2 или 1/3 ступени, а в некоторых моделях возможно почти бесступенчатое изменение экспозиции.Соответствующие значения выдержки и диафрагмы называются экспопарой. Зная экспопару можно изменять однин параметр и при этом вы точно будете знать, на сколько изменить другой.

Что такое диафрагма в фотоаппарате?

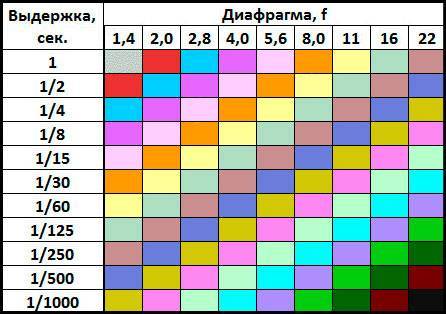

В таблице представлены значения экспопары, по которым можно настроить экспозицию. По диагонали расположены ячейки одного цвета, это означает одну и ту же экспозицию. Изменив диафрагму или выдержку, другой параметр экспопары находим на прересечении рядов и столбцов, но при пересечении цвет ячейки должен сохранятся. Например, для правильной экспозиции по условиям освещения подбираем выдержку 1/15 сек., а диафрагму 8,0. На их пересечении находится синяя ячейка. Но пришлось изменить выдержку до значения 1/60 сек., для съемки спортивных состязаний. Для сохранения экспозиции нужно подобрать диафрагму по пересечению выдержки 1/60 и синей ячейки. Получается 4,0.

Но если не хватает выдержки и диафрагмы для точной настройки экспозиции, то можно использовать и чувствительность матрицы. Светочувствительность матрицы измеряется в единицах ISO и показывает способность матрицы к преобразованию светового сигнала в электрический для формирования снимка.

Сильное увеличение ISO может привести к появлению шумов на фотографии в виде зернистости. Обычно устанавливают чувствительность на минимальные значения (100-200 единиц), для исключения шумов.

Но вот если не получается регулировкой выдержки и диафрагмы получить нужную экспозицию, тогда можно увеличить чувствительность и снова попробовать настроить выдержку и диафрагму для получения нужной яркости снимка.

Что такое диафрагма в фотоаппарате?

Какую диафрагму использовать

Я мог бы дать вам здесь универсально правило, например, «Всегда снимайте портреты на f/5.6», но я не буду этого делать. Я дам вам отправную точку, а затем вам нужно подумать и принять решение для вашей ситуации.

Для портретов одного человека установите диафрагму между f/1.8 и f/4. Если у вас нет объектива, который так широко открывает диафрагму, инвестируйте в старый добрый 50 мм f/1.8. Он недорогой, но очень даже неплох. Использование такой широкой диафрагмы поможет вам сделать фон размытым и менее отвлекающим.

Будьте осторожны при съемке с слишком открытой диафрагмой, такой как f/1.8 или даже f/1.4, если конечно ваш объектив ее поддерживает. Глубина резкости настолько мала, что вы должны быть очень точными с фокусировкой, и у вас могут получиться резкие глаза, а нос и уши могут не попасть в глубину резкости и будут размыты. Если так и происходит, то выберите диафрагму чуть уже f/2.8 или f/4.

Снято на f/1.8, 1/250”, ISO 400, в качестве демонстрации.

Теперь поближе — посмотрите, насколько мала глубина резкости у этой диафрагмы? Это только ее резкий глаз, и даже не весь глаз! А мы должны получить его идеально резким

f/1.8, 1/400”, ISO 400 — объектив 85мм. Хороший размытый фон на этой диафрагме, отлично, правда?

сХорошо, только тогда, когда вы фокусируйтесь на глазах модели

f/2,8, 1/125”, ISO 400, объектив с ФР — 85 мм.

Это кроп изображения выше. Поскольку модель была обращена к камере прямо, при f/2,8 я смог поместить в ГРИП оба глаза.

Для портретов пары или групп используйте более узкую диафрагму, чтобы все уместились в ГРИП, f/5.6 или f/8 обычно вполне подходит

Кроме того, следите за тем, как вы располагаете людей в группе, важно чтобы они не располагались слишком далеко друг от друга. Держа всех рядом примерно в одной и той же плоскости, вы можете легко снимать с f/5.6 и получить всех резкими

f/5,6 при 1/250”, ISO 400

f/5,6 при 1/250”, ISO 400

f/4.5 при 1/125”, ISO 400. Я поместил их ближе друг к другу, чтобы открыть диафрагму чуть шире.
