Вентиляторы на вдув и выдув: как определить и как ставить

В какую сторону должен дуть вентилятор на радиаторе видеокарты

Кулер (вентилятор) размещенный на процессоре или видеокарте предназначен для локального охлаждения конкретного элемента. Поэтому здесь не учитывается общая циркуляция воздуха в корпусе. Вентилятор на кулере должен продувать воздух через радиатор, тем самым охлаждая его. То есть вентилятор на кулере процессора должен дуть в сторону процессора (продувать радиатор!).

На некоторых моделях кулеров вентилятор устанавливается на вынесенный радиатор. В этом случае лучше его ставить так, чтобы воздушный поток направлялся в строну задней стенки корпуса либо вверх в сторону блока питания.

На простых видеокартах кулер вдувает воздух сверху внутрь на радиатор видеокарты. На большинстве мощных видеокарт кулер представляет из себя радиатор и крыльчатку и гонит его по кругу. В этом случае через одну половину радиатора воздух засасывается, а через другую выдувается.

Источник

Сравниваем вентиляторы F- и P-серии

Естественно, очень интересно было бы узнать различия между F серией вентиляторов, которые заточены на воздушный поток, и P серией, которые, напротив, рассчитаны на повышенное статическое давление и хороши для продувки радиаторов

Меняем, запускаем тесты, убеждаемся в важности разделения вентиляторов по задачам. P12 — отличные вентиляторы, но не как корпусные

Проигрыш по всем значениям существенный, температуры даже хуже чем у предустановленных в корпус изначально.

Печальнее всего снова наблюдать температуру памяти выше 50 градусов Цельсия.

С открытым корпусом температуры процессора и видеокарты приходят к тем же значениям, что и с любыми вентиляторами до этого. Память горячее, чем с F вертушками на 3 градуса.

Можно сделать промежуточный вывод: выбирать вентиляторы стоит не только по возможностям подсветки, но и исходя из их применения, для радиаторов смотреть на значения развиваемого давления, для корпуса — на создаваемый воздушный поток. Многие производители облегчают задачу и создают специализированные линейки вентиляторов, как, например, вышеупомянутые Arctic. F — для корпуса, P — для радиаторов.

Установка

Вентиляторы на вдув или выдув, как ставить? Рассмотрим подробный алгоритм действий:

  1. Начнем с задней панели. Кулер блока питания, находящийся у задней панели, функционирует на выдув воздуха. Проведите установление одного или двух компонентов. Компоненты должны выдувать поток.
  2. Перейдем к передней панели. Необходимо произвести установку компонента, выполняющего вдув. Также можно провести установку второго кулера в отсеке, который предназначается для хард-диска (накопителя).
  3. Следующая часть – это боковая панель. Здесь понадобится аппарата, который производит выдув. Достаточно всего лишь одного бокового компонента.
  4. Последняя часть – это верхняя панель. Установите кулер, который выполняет вдув. Не устанавливайте устройство, которое производит выдув, потому что горячий воздушный поток направляется вверх, что приведет к избыточности кулеров, которые функционируют на выдув. Будет также не хватать аппаратов, выполняющих вдув.

Перейдем к непосредственному установлению. Чтобы выполнить данную процедуру, необходимо воспользоваться четырьмя винтами. Надо произвести прочную фиксацию аппарата, чтобы он не издавал шума. Помните о следующем:

  • Надо убедиться, что кабели не смогут попасть в лопасти. Кабели следует оттянуть. Сделать это можно при помощи кабельных стяжек.
  • Если зафиксировать кулер винтами проблематично, то нужно воспользоваться скотчем для того, чтобы приклеить его к отверстию вентиляции. После этого проводится фиксация при помощи винтов. Обязательно устраните скотч по окончанию данной процедуры.

Далее производится подключение.

Способ подключения к разъемам на материнской плате через специальный кабель

Подключение двух аппаратов проводится к разъемам, располагающихся на материнской плате. Другие компоненты подключаются к блоку питания. Работу подключенных к блоку питания вентиляторов контролировать у вас не получится. Невозможно будет проводить контроль скорости вращения. Они в данном случае будут выполнять работу с максимальной скоростью.

Потом необходимо закрыть корпус. Во внутренней части корпуса будет циркулировать охлажденный воздушный поток. Открытый корпус не даст такой возможности. Эффективность охлаждения компьютерных устройств будет значительно ниже.

Обязательно проводите контроль температуры элементов компьютера. Установка либо замена кулеров дает возможность охлаждать компьютерные элементы. Для данной процедуры установите программу мониторинга температуры устройств. В интернете их достаточное количество. Если нагревание компьютера все же происходит, то необходимо выполнить изменение расположения кулеров либо сделать установку новой системы охлаждения.

В данной статье можно было узнать, как определить типы устройств, предназначенных для охлаждения внутренних компонентов компьютера. Рассмотрели их установку и подключение.

Если ты про корпус.

Общая особенность такая: Если глубина (в глубь тоесть) пластинок радиатора большая (водяное охлаждение итд) , ставишь на сосание и блокируешь стороны, чтобы давление не падало. Если в таком конфиге ставить на вдув, то сила потока воздуха быстро упадет изза сопротивления самих ребер. Если глубина небольшая и особенно спереди есть горячая пластина, то лучше на вдув. Воздуха будет прокачиваться БОЛЬШЕ, и он будет дополнительно биться о фронтальную пластину (к примеру — основание самого процессора, для кулеров с вентилятором параллельным материнской плате, те не башен) .

Запомни, при всасывании, давление от сопротивления НЕ падает, так как воздуху нужно откудато браться, но шума будет больше. При вдувании, начальная сила обдува будет ЗНАЧИТЕЛЬНО выше, так как берется этот воздух из свободного обращения перед вентилятором и «бросается» на радиатор. Поэтому плотность пластин радиатора должна быть не большой.

Естественно, что для ОБОИХ способов, воздух снаружи должен быть прохладным, тоесть должен ЦИРУЛИРОВАТЬ. Для достижения этого, горячий воздух должен или выбрасываться наружу, или нужно поставить минимум один кулер на ВЫБРОС в задней и верхней части корпуса. Если поставить еще и на вдув — будет идеально. Но запомни — если на ВДУВ поток будет ВЫШЕ, то давление внутри корпуса будет разряженным и будет ВЫСОКИЙ шанс оседания пыли.

кулер дует не в ту сторону

В шоке. счас разобрал перегревающийся ноут, а там вентилятор вместо того чтобы воздух выдувать сквозь решётку радиатора проца, засасывает сквозь неё тепло в системник. чё делать и чё это ваще за хрень? глюк проявляется без запсука системы. раньше всё было нормально. можно конечно ручками полярность поменять, но не фантан.

Ноутбучный кулер не может дуть не в ту сторону, они все центробежные. Если его вращать в обратную сторону, направление движения воздуха будет тем же, только эффективность охлаждения снизится.

видимо это был обман зрения. но вентилятор крутится, ревёт как дикий зверь а воздух выходит паралеьно оси вращения. а через выдувные отверстия явно сосёт.

Может он просто забился пылью?

да вроде нет. чистенько. счас попытался поменять полярность и он вообще теперь не крутится. а главное под рукой даже мультиметра работающего нет

ты пиздец бред несешь

любой радиатор должен охлаждатся засасыванием воздуха через него, а не выдуванием через него иначе тепло от самого вентилятора добавляется и эффективность охлаждения ниже другое дело, что не всегда такое может быть технически целесообразно

давай! новое слово в технике! охлаждение радиатора теплым воздухом, вместо холодного! что касается сервера, там небось не один кулер внутри

ты теоретик. чинишься поди в сц эйпла. иди отсюда. ты нихуя не смыслишь в компах. не позорься.

ты че тупишь? эффективная теплопередача зависит не только от разности температур потока воздуха и радиатора, а также от эффективной площади и скорости циркуляции воздуха, как теплоносителя воздух забирается извне через воздухозаборники или щели, идет через ноут и выдувается чаще всего через сторону ну так вот, гений, где эффективнее поставить вентилятор? на входе или на выходе?

У меня в одну половину радиатора воздух всасывается, а через вторую выходит. Никаких других отверстий для забора воздуха нет.

Популярные статьи  Умные лампы от Gauss Smart Light

В серверах процессоры охлаждают воздухом уже после того, как он прошел через корзину с жесткими дисками.

Обзор ПК » Системный блок

Правильное охлаждение системного блока

Ни для кого не секрет, что при работе компьютера все его электронные компоненты нагреваются. Некоторые элементы греются весьма ощутимо. Процессор, видеокарта, северные и южные мосты материнской платы – самые греющиеся элементы системного блока. Перегрев вообще опасен и приводит к аварийному отключению компьютера.

Поэтому основной проблемой всей электронной части вычислительной техники – это правильное охлаждение и эффективный отвод тепла. У подавляющего большинства компьютеров, как промышленных, так и домашних, для отвода тепла применяется воздушное охлаждение . Свою популярность она получила за счет свой простоты и дешевизны. Принцип такого типа охлаждения заключается в следующем. Все тепло от нагретых элементов отдается окружающему воздуху, а горячий воздух в свою очередь с помощью вентиляторов выводиться из корпуса системного блока. Для повышения теплоотдачи и эффективности охлаждения, наиболее нагревающиеся компоненты снабжаются медными или алюминиевыми радиаторами с установленными на них вентиляторами.

Но тот факт, что отвод тепла происходит за счет движения воздуха, совершенно не означает что, чем больше установлено вентиляторов, тем лучше будет охлаждение в целом. Несколько неправильно установленных вентиляторов могут навредить гораздо больше, а не решить проблему перегрева, когда один грамотно установленный вентилятор решит эту проблему очень эффективно.

Измерение посадочных мест под вентиляторы

После того как вы определились с размерами вентиляторов, нужно выбрать их правильный размер. Дело в том, что размер кулера влияет на его производительность и уровень шума, который он производит. Чем больше кулер, тем больше воздуха он может через себя пропустить за единицу времени и тем тише он работает. Поэтому не стоит экономить и всегда нужно устанавливать самые большие кулеры из тех, что помещаются в корпус вашего компьютера.

Важно понимать, что разные корпуса рассчитаны на использование кулеров разных размеров. Более того, разные места для установки могут быть рассчитаны на разный размер

Например, на передней стороне корпуса могут быть посадочные места размером 140×140 мм, а на задней стороне корпуса 120×120 мм или наоборот. Поэтому перед покупкой нужно изменить посадочные места и определить размер кулеров, которые вам необходимы.

Вентиляторы на вдув и выдув: как определить и как ставить

Самый простой и надежный способ измерения посадочных мест для кулеров — это измерение между центрами крепежных отверстий. Замерив эти расстояния, вы сможете определить размер кулера опираясь на значения приведенные ниже.

Расстояние между крепежными отверстиями и размер кулера:

  • 32 мм — 40×40 мм
  • 50 мм — 60×60 мм
  • 71.5 мм — 80×80 мм
  • 82.5 мм — 92×92 мм
  • 105 мм — 120×120 мм
  • 125 мм — 140×140 мм
  • 154 / 170 мм — 200×200 мм

Как ставить вентилятор на вдув или на выдув и что эффективнее?

Здравствуйте, дорогие посетители моего блога! Сегодня обсудим, как лучше ставить вентилятор: на вдув или на выдув и почему. Также, в каком случае система охлаждения работает эффективнее и как понять, куда дует кулер.

Вентиляторы на вдув и выдув: как определить и как ставить

О том, сколько именно вентиляторов обязательно нужно иметь в корпусе системного блока, вы можете почитать в этом посте.

Если понаблюдать за работой ПК, можно заметить, что на процессоре и на корпусе крыльчатки вращаются на выдув. Это не случайно: главная задача воздушной системы охлаждения, прежде всего, заключается в отводе лишнего теплого воздуха, и лишь по возможности необходимо обеспечить подачу холодного.

Итак, если кулер работает на выдув, он создает разрежение внутри шасси. Нагретый воздух выталкивается оттуда крыльчаткой, а новый всасывается из-за перепада давления через технологические отверстия. Замечено, что в этом случае для непрерывной циркуляции воздуха нет препятствий, и проблем с охлаждением не будет.

Если кулер работает на вдув и нет выдувающего вентилятора, в корпусе создается избыточное давление воздуха, что препятствует его нормальной циркуляции и чревато перегревом компонентов ПК. Кроме того, будет всасываться много пыли, поэтому «внутренности» ПК придется часто чистить.

В идеале лучше всего ставить 2 охладителя: на выдув на тыльной крышке и на всасывание на фронтальной панели. Если нет такой возможности, ставьте один на выдув на тыльной крышке корпуса.

Закономерный вопрос: как определить, в какую сторону будут вращаться лопасти?

Проще всего подключить охладители к блоку питания или системной плате и посмотреть, как именно он работает. Естественно, перед тем как узнать это, нужно снять боковую крышку, чтобы получить доступ ко всем коннекторам питания.

Положительное давление

Для создания положительного давления в переднюю часть корпуса чаще всего ставят два втягивающих, а в заднюю — один выдувающий вентилятор. Это, конечно, если корпус поддерживает такое расположение «вентов». Один из самых популярных корпусов прошлых лет, Corsair 200R, позволяет установить лишь один вентилятор спереди. В таком случае нужно поэкспериментировать с позицией второго — с горячей видеокартой можно пустить холодный воздух сбоку прямо на перегревающийся компонент, что значительно понизит температуру. А если перегревается процессор, то сверху. Посмотрите, как вентиляторы работают в вашем корпусе — куда дуют, где стоят, и в зависимости от этого попробуйте их подвигать. Каждый корпус индивидуален, поэтому универсального решения нет. Самое главное — сместить баланс в пользу втягивания воздуха. И опять-таки убедиться в том, что перед каждым втягивающим вентилятором есть пылевой фильтр.

Вентиляторы на вдув и выдув: как определить и как ставить

Главный минус положительного давления заключается в том, что нужно следить за чистотой фильтров. Неправильное расположение некоторых вентиляторов может создать карманы циркулирующего горячего воздуха, что по-своему опасно. Эта проблема встаёт только в случае установки втягивающих и выдувающих вентиляторов близко друг к другу, так что опять-таки проверьте, как и где дуют «вертушки» у вас в корпусе.

В итоге как расположение вентиляторов, так и выбор корпуса могут повлиять на производительность в играх. Если у вас корпус с тремя вентиляторами спереди (отлично же!) и стеклянной панелью, но у воздуха нет пространства для входа, то польза от этих «вертушек» минимальна. Хороший корпус — с сеткой на передней панели, которая будет давать кулерам дышать, либо с боковым зазором больше 3 см, откуда тоже можно будет затягивать воздух. Так, Cooler Master была вынуждена обновить свой культовый корпус H500P, который разнесли критики. Компания выпустила H500M с сетчатой передней панелью, и его признали одним из лучших в этом году.

Вентиляторы на вдув и выдув: как определить и как ставить

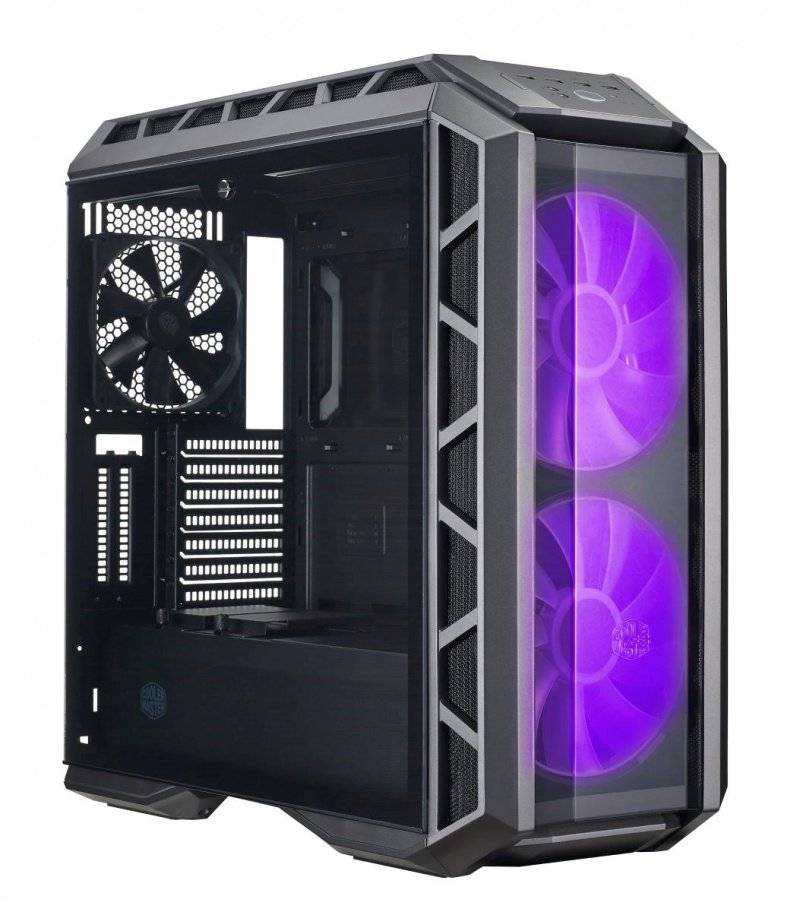

Спору нет, H500P — очень красивый корпус, но это стекло спереди полностью испортило всё охлаждение. При замене стекла на сетку температуры улучшились почти на 5 градусов.

Будьте внимательны, когда выбираете корпус: стекло — это круто, но чистый и рабочий компьютер — всё же круче.

В какую сторону должны крутиться вентиляторы в корпусе

Итак, рассмотрим схему вентиляции и охлаждения
компьютера. Ведь у многих новичков при самостоятельной
сборке компьютера
возникает вопрос «Куда должен дуть вентилятор» или «В какую
сторону должен крутиться кулер»

На самом деле это
действительно важно, ведь правильно организованная
вентиляция внутри компьютера — залог его надежной работы

Вентиляторы на вдув и выдув: как определить и как ставитьХолодный
воздух подается в корпус из передней нижней части (1). Это
нужно учитывать и при чистке компьютера от пыли. Нужно
обязательно пропылесосить место, где засасывается воздух
внутрь компьютера. Воздушный поток постепенно нагреваясь
поднимается вверх и в верхней задней части корпуса
выдувается через блок питания (2) уже горячий воздух.

В
случае большого числа греющихся элементов внутри корпуса
(например, мощная видеокарта или несколько видеокарт,
большое количество жестких дисков и т.д.) или малого объема
свободного пространства внутри корпуса для увеличения
воздушного потока и повышения эффективности охлаждения в
корпус устанавливают дополнительные вентиляторы. Лучше
устанавливать вентиляторы с большим диаметром. Они
обеспечивают больший поток воздуха при меньших оборотах, а
следовательно эффективнее и тише, чем вентиляторы с меньшим
диаметром.

При установке вентиляторов следует учитывать
направление, в котором они дуют. Иначе можно не только не
улучшить охлаждение компьютера, но и ухудшить его. При
большом количестве жестких дисков, либо при наличии дисков,
работающих на высоких скоростях (от 7200 об/мин), следует
установить дополнительный вентилятор в переднюю часть
корпуса (3) так, чтобы он продувал жесткие диски.

Популярные статьи  Обзор цифровых приставок dvb t2

При
наличии большого количества греющихся элементов (мощная
видеокарта, несколько видеокарт, большое количество плат,
установленных в компьютер) или при нехватке свободного
пространства внутри корпуса рекомендуется установить
дополнительный вентилятор в задней верхней части корпуса
(4). Этот вентилятор должен выдувать воздух наружу. Таким
образом увеличится воздушный поток, проходящий через корпус
и охлаждающий все внутренние элементы компьютера. Нельзя
устанавливать задний вентилятор так, чтобы он дул внутрь
корпуса!
Так нарушится нормальная циркуляция внутри ПК.
На некоторых корпусах возможно установить вентилятор на
боковую крышку. В этом случае вентилятор должен крутиться
так, чтобы он всасывал воздух внутрь корпуса. Ни в коем
случае нельзя, чтобы он выдувал его наружу, иначе будет
недостаточно охлаждаться верхняя часть компьютера, в
частности блок питания, материнская плата и процессор.

Увеличение/уменьшение скорости вращения кулеров

Основы, важное примечание

Вообще, на современном компьютере (ноутбуке) скорость вращения кулеров устанавливает материнская плата, на основе данных от датчиков температуры (т.е. чем она выше — тем быстрее начинают вращаться кулеры ) и данных по загрузке.

Параметры, от которых отталкивается мат. плата, обычно, можно задать в BIOS.

В чем измеряется скорость вращения кулера

Она измеряется в оборотах в минуту. Обозначается этот показатель, как rpm (к слову, им измеряются все механические устройства, например, те же жесткие диски) .

Что касается, кулера, то оптимальная скорость вращения, обычно, составляет порядка 1000-3000 rpm. Но это очень усредненное значение, и сказать точное, какое нужно выставить — нельзя. Этот параметр сильно зависит от типа вашего кулера, для чего он используется, от температуры помещения, от типа радиатора и пр. моментов.

Способы, как регулировать скорость вращения:

  1. в настройках BIOS (как в него войти). Этот способ не всегда оправдан, т.к. в BIOS нужно заходить, чтобы изменить те или иные параметры (т.е. тратить время, а изменять значения часто требуется оперативно). К тому же, технологии автоматической регулировки (типа Q-Fan, CPU Fan Control, Fan Monitor, Fan Optimize и т.д.) — не всегда работают оптимально (раскручивая кулер на максимум там, где это ненужно).
  2. физически отключить шумящий кулер или установить реобас (спец. устройство, позволяющее регулировать вращение кулера) . Этот вариант также не всегда оправдан: то отключать кулер, то включать (когда понадобиться), не самая лучшая затея. Тот же реобас — лишние расходы, да и не на каждый компьютер его установишь;

Вентиляторы на вдув и выдув: как определить и как ставить

с помощью специальных утилит. Одна из таких очень известных утилит — это SpeedFan . На мой взгляд, один из самых простых и быстрых вариантов отрегулировать скорость вращения кулеров, установленных на компьютере. В том же BIOS отображаются не все кулеры, например, если оный подключен не к материнской плате. Именно на ней и остановлюсь в этой статье.

Как снять процессорный кулер

Если требуется выполнить ремонт, замену процессора или нанести новую термпопасту, то всегда сначала нужно снять установленное охлаждение. Данная задача очень проста – пользователь должен открутить винты или разжать штырьки. Перед этим необходимо отключить системный блок от питания и вытащить шнур CPU_FAN. Подробнее о демонтаже процессорного кулера читайте в нашей статье.

READ Как установить itunes с флешки

Сегодня мы подробно рассмотрели тему монтирования и снятия процессорного кулера на защелках или винтах с материнской платы

Следуя приведенным выше инструкциям, вы запросто сможете выполнить все действия самостоятельно, важно только все делать внимательно и аккуратно

Источник

Типичное воздушное охлаждение для компьютера

Самая распространённая и дешёвая система охлаждения, применяемая в компьютерах – воздушная, которая работает с помощью специальных вентиляторов. Для лучшего отвода тепла и увеличения теплоотводящей поверхности на самые важные детали ставят металлические радиаторы. Они отводят немало тепла, но площадь их ограничена, поэтому дополнительно используются вентиляторы. Например, он есть на главном процессоре, помимо радиатора, так как это одна из самых важных и самых горячих микросхем. Для лучшего эффекта в системный блок должен быть установлен хотя бы один дополнительный кулер, который будет создавать постоянную циркуляцию воздуха и выводить горячий наружу. В большинстве компьютеров, особенно в минимальной конфигурации – так называемом офисном варианте, никакого дополнительного охлаждения не устанавливают. Однако в таких моделях всё равно есть один кулер – в блоке питания, который расположен в верхней части компьютера. Тёплый воздух, поднимаясь вверх от материнской платы и дополнительных устройств, с его помощью выдувается наружу. Но эта конструкция имеет недостатки:

  • Весь теплый воздух идёт через блок питания, который и сам не слабо греется, отчего его детали перегреваются ещё быстрее. Поэтому он в таком случае выходит из строя чаще всего.
  • В корпусе компьютера создаётся пониженное давление, и для выравнивания его воздух поступает внутрь откуда попало – через все щели. Поэтому внутри быстро скапливается множество пыли, ещё больше ухудшающей отвод тепла.
  • Создаваемый поток не особо стабильный, опять же, из-за притока его со всех возможных отверстий. Создаются ненужные и вредные завихрения, сильно снижающие эффективность всей системы.
  • Воздушный поток не очень сильный, для низко расположенных устройств, например, видеокарты, явно недостаточный. Из-за видеокарта может перегреваться, особенно, если имеет просто радиатор, без активного кулера.

Поэтому требуется установка дополнительных кулеров в системном блоке. Стоят они недорого и поставить их можно самостоятельно.

Нанесите термопасту

Кулер устанавливается на процессор не напрямую. Между ними располагается тонкий слой термопасты, который призван исключать зазоры между крышкой процессора и основанием радиатора. На некоторых радиаторах термопаста нанесена изначально. Посмотрите на основании радиатора, нет ли её или иного термоинтерфейса на нём.

Если заводской термоинтерфейс уже есть, можно устанавливать кулер на процессор. Не нужно ещё дополнительно наносить термопасту самостоятельно.

Если термопасты на радиаторе нет, нанесите её на крышку процессора. Нужно наносить небольшое количество, хотя некоторые считают по-другому.

Способы нанесения:

Подробнее о термопасте в нашем материале Все, что нужно знать о замене термопасты

Пример установки кулера на процессор

Итак, рассмотрим процесс установки кулера пошагово.

Шаг 1. Разбираем системник – снимаем боковую крышку и изучаем, какой вид крепления для кулера и какой сокет предусмотрены на материнке.

Шаг 2. Покупаем подходящий кулер. Чтобы не ошибиться, первые шаги лучше всего делать со специалистом.

Шаг 3. Снимаем материнскую плату и укладываем ее на ровную поверхность, например, стол.

Шаг 4. Если к кулеру в комплекте идет дополнительная крепежная пластина (при винтовом крепеже), монтируем ее на обратную сторону материнки.

Шаг 5. Изучаем направление потока воздуха, которое будет задавать кулер и разбираемся, как правильно его установить. Если это замена вышедшего из строя, лучше всего, перед снятием старого кулера, запомнить его расположение. В любом случае воздух должен двигаться от передней части компьютера к задней.

Шаг 6. Если разработчики не нанесли термопасту на кулер или принято решение поменять, распределяем ее тонким ровным слоем по основанию радиатора или процессору.

Шаг 7. Аккуратно, ровно и без нажима устанавливаем кулер основанием радиатора на кристалл процессора. Если что-то пошло не так и у вас не получилось сделать это ровно, снимите, заново распределите пасту и снова поставьте кулер.

Шаг 8. Фиксация.

Если крепление болтовое, их ввинчиваем в отверстия поочередно постепенно (лучше по диагонали).

Вставляющийся кулер фиксируем нажатием на «ножки» до щелчка.

Если предусмотрены зажимы, накидываем на выступ сначала одну скобу, потом вторую – с рычагом. После рычаг поворачиваем до полной фиксации.

Шаг 9. Аккуратно проверяем насколько надежно и ровно зафиксировано устройство и подключаем его к питанию ПК, подсоединив провода в соответствующие разъемы.

Шаг 10. Возвращаем на место материнскую плату, крышку системного блока и все кабели.

Теперь можно включить компьютер и протестировать его.

Куда ставить AIO?

Пришло время AIO. Здравый смысл говорит, что установка её спереди или точнее на вдув здорово поможет процессору, но драматически ухудшит положение памяти и видеокарты. В то же время сверху (или на выдув) радиатор будет подогреваться тёплым воздухом корпуса, что увеличивает температуру процессора. Эти варианты оба не идеальны. Пришло время разобраться, какой стул хуже.

Популярные статьи  Код ошибки F15 в стиральной машине Индезит

Устанавливаем радиатор спереди на вдув, его вентиляторы фиксируем на 1000 оборотов в минуту, высвободившийся корпусной вентилятор размещаем сверху, потому что можем. Сравниваем с воздушным кулером и корпусом, оборудованным специализированными вентиляторами F12. Да уж, Gammax 400ex безусловно хорош и действительно удивляет своей производительностью, но сейчас сходу мы получаем выигрыш в 10 градусов по процессору. Видеокарта и верхний угол тоже теряют, но всего по градусу. а вот память получает чувствительный удар по датчику. Снова около 50 градусов — мириться с этим сложно.

Продолжаем эксперимент с открытой стенкой. Разница с воздушным охлаждением в тех же условиях у процессора снижается до 6 градусов. Но хуже всего дела с оперативной памятью. Корпус потерял структурированные потоки и теперь вокруг планок создаётся тепловой мешок, отсюда и температуры на 9 градусов хуже, чем с воздушным. Видеокарта тоже цепляет немного тёплого воздуха от радиатора. Но рано делать выводы, впереди верхнее расположение радиатора.

Что имеем после получаса тестов? А ничего хорошего: температура процессора ожидаемо уползла вверх — больше семи градусов разницы с передним расположением радиатора и всего три градуса с кулером. При этом выигрыш в температурах у видеокарты и что самое обидное — у оперативной памяти, минимальный (1-2 градуса). Это какой-то позор.

С открытым корпусом ситуация чуть лучше, главное достижение — снижение температуры памяти по сравнению с передним расположением радиатора.

Получается правы были те, кто говорил, что водянку надо обязательно ставить спереди? И да, и нет! Да, в том смысле, что если ваш корпус именно такой и снабжён такого же типа пылевыми фильтрами, то результат будет похожим. Внимательные читатели наверняка заметили, что при верхнем расположении радиатора подъём температуры процессора был какой-то несоразмерно большой. Виной тому пылевой фильтр с мелкой ячейкой, он сильно режет воздушный поток и буквально душит возможности всего, что пытается совершить воздухообмен через фильтр.

Выводим эксперимент на уровень, не зависящий от размера дырок пылевых фильтров и степени продырявленности передней панели. Убираем оба этих неизвестных и получаем следующие данные.

Ядра процессора стали холоднее почти на 8 градусов. Это если сравнивать с таким же расположением радиатора, но с установленными пылевыми фильтрами. Температура оперативной памяти снизилась на 6 градусов, по видеокарте изменения не такие значительные.

Но эти числа нельзя напрямую сравнивать с полученными ранее значениями для переднего расположения радиатора, там же тоже были фильтры. Пересобираем стенд, радиатор вперёд. Сравниваем с верхним расположением AIO также без фильтров. Получаем температуру процессора ниже, но всего на 3 градуса, а вот оперативная память чувствует себя значительно хуже — плюс 6 градусов. Также страдает зона в верхнем углу — тоже плюс 6 градусов, а значит повышается нагрузка на VRM материнской платы, а самое грустное — шансы на хорошую настройку оперативной памяти снижаются заметно.

И теперь можно сделать такой вывод: если специально не создавать помехи выдуву через верхнюю часть корпуса неоптимальными пылевыми фильтрами, то установка AIO с верхним расположением на выдув будет предпочтительной. Температура видеокарты в этих двух конфигурациях различается не сильно, а вот климат внутри корпуса, а значит и температура памяти и цепей питания материнской платы, будет значительно хуже с передним радиатором на вдув. Да, с передним расположением радиатора процессор будет охлаждаться немного более эффективно, но это того не стоит.

В случае, если вопрос настройки памяти не стоит, а материнская плата выбрана с запасом по питанию, что сегодня не редкость, то размещение радиатора абсолютно не важно. Впрочем как и тип радиаторов, главное — чтобы внешний вид или возможности подсветки устраивали

Как настроить скорость вращения кулера на компьютере

Осуществить настройку можно как программно (правками в BIOS, установкой приложения SpeedFan), так и физически (подключив вентиляторы через реобас). Все способы имеют свои плюсы и минусы, реализуются по-разному для различных устройств.

На ноутбуке

В большинстве случаев шум вентиляторов ноутбука вызван блокированием вентиляционных отверстий или их загрязнением. Снижение скорости кулеров может привести к перегреву и быстрому выходу девайса из строя.

Если шум вызван неправильными настройками, то решается вопрос в несколько шагов.

Через BIOS

  1. Перейдите в меню BIOS, нажав в первой фазе загрузки компьютера клавишу Del (на некоторых устройствах — F9 или F12). Способ входа зависит от типа BIOS — AWARD или AMI, а также производителя материнской платы.

Зайдите в настройки BIOS

Перейдите во вкладку Power

Выберите нужную скорость вращения кулера

Сохраните изменения, после чего компьютер автоматически перезагрузится

В инструкции намеренно были указаны разные версии BIOS — большинство версий от разных производителей железа будут хоть немного, но отличаться друг от друга. Если строки с нужным названием не нашлось, ищите похожую по функционалу или смыслу.

Утилитой SpeedFan

  1. Скачайте и установите приложение с официального сайта. В главном окне отображается информация о температуре на датчиках, данные о загрузке процессора и ручная настройка скорости вентилятора. Снимите галочку с пункта «Автонастройка вентиляторов» и выставьте количество оборотов в процентах от максимального.

Во вкладке «Показатели» установите нужный показатель скорости

Установите нужный параметр температуры и сохраните настройки

С помощью программы можно проконтролировать показатели температуры при максимальной нагрузке

На процессоре

Все способы регулировки кулеров, указанные для ноутбука, отлично работают и для процессоров настольных ПК. Помимо программных методов регулировки, у десктопов есть и физический — подключение вентиляторов через реобас.

Реобас позволяет настраивать скорось без использования программного обеспечения

Реобас или контроллер вентиляторов — устройство, позволяющее управлять скоростью кулеров напрямую. Элементы управления чаще всего выносятся на отдельный пульт или переднюю панель. Главным плюсом использования этого устройства является прямой контроль над подключенными вентиляторами без участия BIOS или дополнительных утилит. Недостатком — громоздкость и избыточность для обычного пользователя.

На покупных контроллерах скорость кулеров регулируется через электронную панель или механическими ручками. Управление реализовано при помощи увеличения или уменьшения частоты импульсов, подаваемых на вентилятор.

Сам процесс корректировки называется ШИМ или широтно-импульсная модуляция. Использовать реобас можно сразу после подключения вентиляторов, до запуска операционной системы.

На видеокарте

Управление охлаждением встроено в большинство программ для разгона видеокарты. Проще всего с этим справляются AMD Catalyst и Riva Tuner — единственный ползунок в разделе Fan точно регулирует количество оборотов.

Для видеокарт от ATI (AMD) следует зайти в меню производительности Catalyst, затем включить режим OverDrive и ручное управление кулером, выставив показатель на нужное значение.

Для видеокарт от AMD скорость вращения кулера настраивается через меню

Устройства от Nvidia настраиваются в меню «Низкоуровневые системные настройки». Здесь галочкой отмечается ручной контроль вентилятора, а затем скорость регулируется ползунком.

Установите ползунок регулировки температуры на нужном параметре и сохраните настройки

Настройка дополнительных вентиляторов

Корпусные вентиляторы также подключаются к материнской плате или реобасу через стандартные разъёмы. Их скорость может быть отрегулирована любым из доступных способов.

При нестандартных способах подключения (например, в блок питания напрямую) такие вентиляторы будут работать всегда на 100% мощности и не станут отображаться ни в BIOS, ни в установленном софте. В таких случаях рекомендуется либо переподключить кулер через простой реобас, либо заменить или отключить его полностью.

Работа вентиляторов на недостаточной мощности может привести к перегреву узлов компьютера, причиняя вред электронике, снижая качество и срок работы. Исправляйте настройки кулеров только в том случае, если вы полностью понимаете, что именно делаете. В течение нескольких дней после правок контролируйте температуру датчиков и следите за возможными проблемами.

Оцените статью
Павел Поздняков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Вентиляторы на вдув и выдув: как определить и как ставить
Мультиварка отключается раньше времени в режиме тушение — убираем неисправность
