Дренаж для кондиционеров

При работе в режиме охлаждения на радиаторе внутреннего блока сплит-системы образуется конденсат (вода).

Происходит это из-за того, что температура радиатора значительно ниже температуры проходящего через него комнатного воздуха. И для того, чтобы обеспечить отвод этого конденсата из комнаты, необходима дренажная система.

В данной статье мы узнаем, какие требования применяются к дренажу для кондиционеров и как правильно его выбрать.

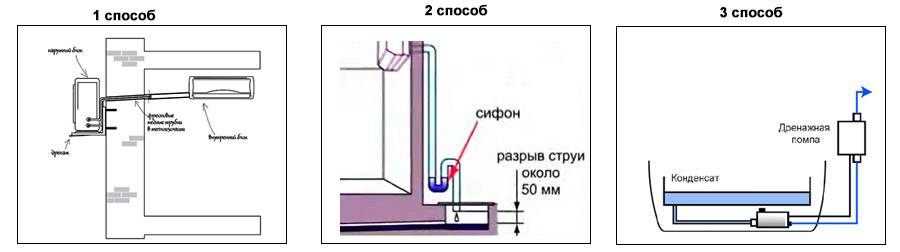

Для кондиционеров применяются несколько распространенных способов отвода воды:

Первый случай, это когда от внутреннего блока дренажный шланг напрямую выводится на улицу. При этом необходимо обеспечить минимальный уклон по всей длине дренажа (без перегибов). Этот способ наиболее предпочтителен, т.к. он является самым надежным, простым и не требующим дополнительных устройств. Именно так и происходит отвод конденсата в большинстве бытовых случаев (чаще всего дренаж выходит на улицу в одно отверстие вместе с другими коммуникациями). Второй случай, когда дренажный шланг выводится в канализационную трубу (при этом также необходимо соблюдать минимальный уклон шланга по всей его длине). У данного способа есть плюсы и минусы. Положительный момент заключается в том, что не будут создаваться лужи около дома, и конденсат не доставит неудобств соседям. Минус в том, что необходимо предотвратить попадание запаха из канализации. А для этого придется использовать специальные гидрозатворы (сифоны). И третий случай, это когда нет возможности обеспечить уклон дренажа по всей его длине (как правило, из-за дверных проемов). Тогда приходится применять специальные дренажные помпы для кондиционеров. При помощи данных устройств возможно «поднять конденсат» из внутреннего блока (например, за потолок), а затем обеспечить её дальнейший отвод «самотёком» на улицу или в канализацию. Как мы видим, в этом случае конструкция дренажа еще больше усложнится и, особенно в бытовых условиях лучше помпы не использовать!!!

Каким должен быть дренажный шланг для кондиционеров

Все мы прекрасно понимаем, что дренаж для кондиционера должен отвечать самым серьезным требованиям.

Ведь он не просто находится в доступном и видном месте (как в различной сантехнике, стиральной машинке или в холодильнике), а прокладывается через внешнюю стену, или еще сложнее «заштроблён» внутри комнаты.

Кроме этого нужно учитывать и то, что дренаж выводит вместе с конденсатом и другие загрязнения (в нем отсутствует давление и сильный поток воды).

Исходя из этих требований, дренаж должен быть:

  • прочным и надежным;
  • гибким и при изгибах не сужать внутренний диаметр;
  • иметь гладкую внутреннюю поверхность;
  • иметь жесткий (спиральный) каркас.

Всем этим требованиям соответствует только специальный шланг для кондиционера. Он производится из качественного и прочного материала, имеет гладкую внутреннюю поверхность диаметром 16 мм., а жесткий спиральный каркас способен защитить от повреждения и обеспечить необходимую гибкость. В крайнем случае, можно воспользоваться металлопластиковой трубкой диаметром 16 мм.

Для дренажа не подходят:

  • садовые шланги. Они прочные, долговечные, гладкие, но при чрезмерном изгибе сужают внутренний диаметр;
  • дешевые гофрированные шланги, а также большинство шлангов, которые идут в комплекте с некоторыми китайскими кондиционерами. Все они легко мнутся, рвутся и при этом имеют не гладкую внутреннюю поверхность;
  • гофры для кабелей. Они меньше мнутся, но имеют не гладкую внутреннюю поверхность и легко «протираются» внутри стены.

Вывод нашей статьи такой, что дренаж для кондиционера – это наиболее важная и ответственная деталь всей системы, на которой нельзя экономить. Надежный и прочный шланг для сплит-системы сложно найти в традиционных строительных или хозяйственных магазинах. Для его поиска нужно обращаться в специализированные магазины или организации, которые работают в климатической сфере.

Виды и их характеристики

Сифоны для кондиционеров классифицируются по двум признакам: по типу конструкции и по методу отвода жидкости. По первому критерию выделяют 4 разновидности устройств.

Отвод конденсата от кондиционера и дренаж — как проводить правильно

Сифон с гидрозатвором

Прибор имеет классическое U-образное исполнение и представляет собой 2 трубки, соединённые между собой коленом. В колене постоянно присутствует слой воды, обеспечивая эффект гидрозатвора. Преимуществами такого сифона является простота конструкции, большой диаметр выхода, составляющий 40 мм, низкая стоимость и прозрачное исполнение трубок, что позволяет визуально контролировать уровень жидкости. К недостаткам относят некоторую громоздкость устройства и риск размножения в нём грибка и плесени, которые со временем могут перейти на саму сплит-систему.

При нечастом использовании сплит-системы вода в колене начинает пересыхать, а сифон становится источником неприятных запахов. Для предотвращения подобных ситуаций к сифону дополнительно подключают, например, стиральную машинку, благодаря чему происходит регулярная подпитка гидрозатвора. Оптимальной высотой жидкости в колене считаются 140-320 мм.

Отвод конденсата от кондиционера и дренаж — как проводить правильно

Сифон с гидрозатвором, оснащённый запахозапирающим клапаном

Конструктивно модель напоминает предыдущую, однако, дополнительно оснащена небольшим клапаном, выполненным в виде шарика и ограничивающим распространение неприятных запахов из корпуса. Клапан работает только в одном направлении, беспрепятственно пропуская воду и воздух к канализационной системе и блокируя их обратное движение. Принцип работы такого сифона состоит в следующем: под воздействием напора воды шарик поднимается вверх и обеспечивает свободный ток жидкости в канализацию. При ослаблении потока шарик благодаря собственному весу опускается и перекрывает отводной патрубок. Шариковые модели дополнительно оснащаются камерой-грязесборником, в которых производится сбор твёрдых частиц, вымываемых из патрубков конденсатом.

Отвод конденсата от кондиционера и дренаж — как проводить правильно

Сифон для скрытого монтажа

Особенностью этого вида является наличие пластикового короба, в котором расположен прибор. К коробу подходят трубки подачи и слива жидкости, а сам сифон имеет поплавковый тип конструкции с шариковым запахозапирающим клапаном. Модель предполагает вертикальный встроенный монтаж и устанавливается в стену. Корпус сифона часто имеет прозрачное исполнение, что облегчает визуальный контроль за гидрозатвором. Более того, кассета-сифон свободно извлекается их короба и при необходимости очищается от грязи.

Отвод конденсата от кондиционера и дренаж — как проводить правильно

Сухой сифон для систем вентиляции и кондиционирования

Устанавливается в тех случаях, когда выполнить подключение традиционного устройства не представляется возможным. Прибор оснащён резиновой трубочкой, отлично сдерживающей распространение неприятных запахов. Пропускание конденсата происходит по капельному принципу: при продвижении воды клапан открывается, а затем снова сжимается. Использование сифонов сухого типа осуществляется в сочетании с прямыми переходниками и воронками.

Преимуществами сухих сифонов является отсутствие риска промерзания, испарения конденсата и срыва гидрозатвора. Кроме того, в отличие от традиционных моделей, такие образцы не нуждаются в постоянном пополнении конденсатом и регулярном обслуживании, а также не склонны к образованию плесени и грибка. Сухие сифоны имеют компактные размеры и не засоряются, а капельный принцип обеспечивает высокую пропускную способность. Последнее свойство обусловлено отсутствием колен и прямым током жидкости.

Отвод конденсата от кондиционера и дренаж — как проводить правильно

По второму признаку классификации – способу сброса жидкости, сифоны могут быть вертикальными, горизонтальными и комбинированными. Вертикальный отвод характерен для моделей с гидрозатворами, тогда как горизонтальным или комбинированным способом отводить жидкость могут образцы сухого типа.

В отдельную категорию стоит выделить сифоны с разрывом струи. Данная система предусматривает разрыв потока конденсата, который становится возможен между выпускным патрубком, из которого стекает конденсат, и приёмной трубой. Иными словами, прямой контакт между поступаемой жидкостью и гидрозатвором отсутствует. Вода с высоты 2-3 см капает в воронку, где попадает в гидрозатвор, и при его переполнении уходит в систему канализации. Это предотвращает проникновение микробов из канализационной трубы в помещение и позволяет подвести к одной воронке несколько сбрасывающих жидкость труб.

Популярные статьи  Совместимость PS3 с PS4

Отвод конденсата от кондиционера и дренаж — как проводить правильно

Какие материалы и инструменты понадобятся в процессе работы?

Каждая стадия требует особого внимания, начиная от подготовки газового баллона и заканчивая декорированием готовой конструкции. Сделать необходимое устройство максимально быстро поможет предварительно подготовленный чертеж. Для ускорения процессов необходимо заранее подготовить все материалы и приспособления.

Для изготовления большинства устройств из газовых емкостей необходим следующий набор инструментов:

  • болгарка для распила;
  • дрель для подготовки отверстий;
  • сварка для соединения составляющих элементов;
  • болты для крепления отдельных компонентов.

Для подготовки емкости и разметки могут понадобиться молоток, маркер или разводной ключ. Некоторые приспособления возможно заменить, но этих инструментов достаточно для качественной подготовки и сборки.

Переходить к распилу следует после полной его очистки от остатков газа. Делать это необходимо по заранее сделанным отметкам. Работы проводятся аккуратно, чтобы кромки были максимально ровными. После распила необходимо произвести зачистку и шлифовку.

Как и чем покрасить

Чтобы сделать практичную и надежную вещь, нужно заранее продумать концепцию и составить чертеж. Схема важна не только при изготовлении, но и при подсчете необходимых материалов. Для обеспечения безопасности следует пользоваться средствами индивидуальной защиты и соблюдать технику при работе со взрывоопасными предметами.

Предлагаем ознакомиться Парогидроизоляция изоспан какой стороной укладывать

Стационарные конструкции, походные варианты – все возможно изготовить, приложив немного усилий и затратив немного времени.

В процессе работы понадобится:

  • пустой газовый баллон;
  • сварочный аппарат;
  • дрель;
  • болгарка;
  • ножовка;
  • гаечные ключи;
  • крепления;
  • пассатижи.

Из старых баллонов можно изготовить очень декоративные конструкции

Сплит-системы с отводом конденсата самотеком и причины засорения их дренажной системы

Сплит-система с отводом конденсата самотеком функционирует следующим образом. Жидкость собирается на ребрах испарителя и затем стекает в ванночку. Потом по трубопроводу она выходит на улицу, либо в санузел. Если вы владелец сплит-системы такого типа, то причины подтекания кондиционера могут быть следующими:

  1. Дренажная трубка не имеет уклона, т.е. отверстие, откуда поступает вода, находится выше, либо на том же уровне, что и отверстие для слива воды. Следовательно, жидкость задерживается в трубке и может течь в обратную сторону. Выход – почистить дренажную трубку самому.
  2. Некачественный материал. Если дренажный отсек выполнен из некачественного материала, то трубка для отвода конденсата может со временем лопнуть или растрескаться. Если же дренаж состоит из нескольких соединенных между собой трубок, то могли разойтись швы, соединяющие их между собой.
  3. Применение псевдосифонов. Бывает, что монтажники загибают сточную трубу зигзагом. Это делается для того, чтобы установить водяной затвор и канализационные запахи не могли проникать в квартиру за счет постоянного уровня воды в трубе. Однако такой подход затрудняет вывод конденсата из дренажной трубки. Поэтому лучше не использовать данный метод с сифонами.
  4. Засор в дренажной системе. Засориться может как дренажная трубка, так и сама ванночка или отверстие для слива конденсата.

Санкт-Петербург

ИНН: 7801190998 Юридический адрес: 191124, г. Санкт-Петербург, ул. Ставропольская, д. 10, лит. А

КПП: 784201001 Фактический адрес: 191124, г. Санкт-Петербург, ул. Ставропольская, д. 10, лит. А. (адрес для получения корреспонденции)

КПП: 772143001 Филиал ООО «Промоборудование-СИС» в г.Москва 109428, г.Москва, Рязанский пр-т, д.16, стр.4

р/с: 40702810555160162144 в Северо-Западный банк ОАО «Сбербанк России» г.Санкт-Петербург

БИК 044030653 к/с: 30101810500000000653

ОКПО 56325292 ОКОНХ 66000, 95130, 14112, 61124 ОКВЭД 51.70, 51.53.21, 51.54.2

Генеральный директор Иванова Татьяна Юрьевна

Все права защищены ООО «Промоборудование-СИС» 2001-2016. Любое копирование материалов с сайта PROMSIS.SPB.RU возможно только с письменного разрешения компании.

Варианты отвода конденсата

Существует несколько вариантов вывода дренажа кондиционеров, исключающих течение сплит системы в обрабатываемое ею помещение.

Способ #1: Слив на улицу

В окне или стене высверливают отверстие, через которое пропускается шланг. С одной стороны трубку соединяют с патрубком на ванночке, расположенной под испарителем, а со второй она свободно свисает на улицу.

Дренаж на улицу имеет свои недостатки:

  • Свисающий со стены шланг может ухудшить экстерьерную презентабельность строения, что особенно актуально для частных домов.
  • Со шланга постоянно будет капать вода, попадание которой на отлив соседей снизу может привести к скандалу.

Однако благодаря простоте работ этот способ является самым распространенным.

Способ #2: Утилизация в канализацию

Соединение дренажной трубки с канализацией станет отличным вариантом для многих помещений. Традиционной проблемой является отсутствие в помещении с кондиционером канализационного участка.

Решение проблемы:

  1. В помещении с кондиционером производится монтаж дренажных труб с уклоном.
  2. Установка дренажных трубок с минимальным уклоном до ближайшего участка с канализацией.

Монтажник, прокладывающий трассу кондиционера, обязательно должен иметь опыт выполнения подобных работ.

Отвод конденсата от кондиционера и дренаж — как проводить правильно Отвод конденсата в канализацию имеет одно существенное ограничение. Самотеком конденсат будет отводиться при наличии уклона дренажной трубы минимум в 3 градуса.

В случае, если по всей длине трубопровода нет возможности обеспечить требуемый уклон, используется специальный дренажный насос. С его помощью конденсат можно поднять на необходимую высоту для дальнейшего слива “самотеком”.

Самостоятельное обслуживание системы дренажа

Чтобы продуть сливной шланг и не прибегать к дорогостоящей услуге вызова специалиста понадобится три вещи:

  1. Желание. А оно появится обязательно после того, как в комнате начнет очень неприятно пахнуть.
  2. Инструменты. Отвертки, пассатижей и ножа обычно бывает достаточно для демонтажа крышки корпуса, хомутика на патрубке и крепежных винтов.
  3. Дезинфицирующее средство. Поможет избавиться от трудноудаляемого налета на стенках и в местах изгибов. Самый лучший результат показывают концентрированные хлорсодержащие препараты для самых грязных поверхностей.

Для проведения очистки нужно будет всего лишь снять верхнюю крышку устройства, отсоединить трубку и сильно подуть в нее ртом. Если монтаж был выполнен правильно и на трубе нет излома, то с противоположного конца вылетит вся скопившаяся грязь. После этого туда необходимо залить дезинфектор и дать ему поработать с внутренними поверхностями минут двадцать. По истечении указанного времени просто промыть трубку чистой водой и собрать все обратно, соблюдая последовательность сборки.

Обратите внимание – это неполный комплекс гигиенических мероприятий, которые надо проводить ежеквартально.

Слив конденсата из кондиционера

Как отводить конденсат

Отвод конденсата от кондиционера и дренаж — как проводить правильно

Сам процесс отведения конденсата можно осуществлять следующими способами:

  1. Просто вывести трубку для слива жидкости на улицу через отверстие в стене. Этим способом пользуются из-за его простоты – нужно только просверлить отверстие и вывести шланг за окно под необходимым уклоном (минимум 1 см на 1 метр длины). Однако этот вариант нельзя назвать правильным из-за «побочных эффектов» — вода, капающая из трубки, будет барабанить по подоконникам соседей снизу, а это чревато обвинениями с их стороны. Выводить трубку таким образом запрещено по санитарным нормам. К тому же, такая конструкция влияет на эстетические ощущения и портит общий вид.

Более грамотным и правильным вариантом будет отведение конденсата в канализацию. Для этого дренажная трубка кондиционера соединяется с канализационной трубой. Это может быть как общая канализация здания, так и проложенная специально сеть (в случае отсутствия общей, например, в частном доме). Чтобы избежать неприятных запахов из канализационной системы, в месте соединения дренажной трубки кондиционера и канализационной трубы нужно установить гидрозатвор (сифон), а также следить за состоянием системы, во избежание неполадок. Этот вариант позволит избежать возможных проблем и неприятностей первого способа, обеспечит эстетический вид (трубки можно проложить внутри стены), и спокойствие владельца.

Также есть вариант установки специального насоса для отведения влаги. Этот способ применяют, если длина дренажной системы слишком большая. Как правило, для обычных (бытовых) кондиционеров помпу нужно приобретать отдельно, но сама установка не слишком сложная. А в промышленных приборах присутствуют заводские помпы. Чаще всего помпы монтируют во внутренние блоки. Жидкость собирается в специальную емкость, откуда ее откачивает насос.

Популярные статьи  Выбор, устройство и зарядка гелевого аккумулятора, популярные модели

Отвод конденсата от кондиционера и дренаж — как проводить правильно

Обслуживание дренажной системы

Есть ряд неисправностей, которые могут возникать в процессе эксплуатации, которые нужно своевременно решать:

  1. Самая частая проблема – это засор отверстия, через которое отводится влага из специальной емкости в дренажную трубку. Это происходит из-за обычной грязи и пыли, которые забивают отверстие, оседают, проникают в трубку, закупоривая ее. Из-за этого жидкость переполняет ванночку и начинает течь на пол и по стенам.

Чтобы избежать всех неприятных последствий, необходимо следить за состоянием трубки и своевременно чистить и промывать ее. Специалисты рекомендуют использовать моющие средства, в которых содержится хлор, так как они лучше справляются с этой задачей.

Если в зимнее время года кондиционер включают на обогрев, то дренажная трубка просто замерзнет, что может привести к поломке.

Чтобы этого не произошло. Нужно отключать сплит-систему в холодное время (при температуре ниже 0°С), или приобрести специальный низкотемпературный комплект, который обеспечивает подогрев компрессора, дренажной трубки и позволяет кондиционеру работать при температуре до -25°С.

Неправильный наклон дренажной трубки. Если трубку установить неправильно, то вода будет застаиваться и начнет капать в комнату.

Наклон, хотя бы небольшой, обязателен по всей длине трубки, чтобы избежать застаивания воды.

Помпа вышла из строя. При ее поломке работа дренажной системы будет нарушена.

Поэтому производители рекомендуют приобретать оборудование у проверенных поставщиков и ответственно относиться к монтажу.

Нехватка/переизбыток холодильного агента. Это может привести к обледенению испарителя и трубок по всей длине. Лед будет таять, и вода станет капать на пол.

Чтобы избежать этого, нужно следить за уровнем холодильного агента и с необходимой периодичностью (установленной в инструкции к кондиционеру) обращаться в сервис-центр для дозаправки.

На испарителе может нарастать лед, если перестал работать регулятор давления. Это происходит из-за снижения температуры на улице, и, как следствие, температуры фреона.

Чтобы этого не случилось, специалисты должны проводить регулярные технические осмотры сплит-системы, чтобы вовремя выявить неисправности.

Источник

Какой обратный клапан поставить на канализацию?

Производители предлагают множество канализационных клапанов. Изделия различаются исполнением, спецификой монтажа, параметрами эксплуатации. Внешний вид обратного клапана зависит от модели.

Выделяют несколько типов запорных канализационных устройств.

  • Поворотные. Лепестковые модули, оснащенные гибкой мембраной. Она пропускает отходящие стоки, предотвращает обратный ход нечистот. Допускается наличие ручного затвора, полностью перекрывающего трубопровод.
  • Подъемные. Приспособления с верхним расположением блокирующего механизма. Элемент имеет пружинный привод. При движении воды в правильном направлении он поднимается, при обратном ходе — опускается.
  • Шаровые. Установки, оснащенные полимерными шарами. В спокойном положении они перекрывают канализацию, при сбросе воды — разблокируют ее. Изделия наиболее просты и доступны.
  • Межфланцевые. Компактные решения, оптимальные для квартир и коттеджей. Блокировку обратного потока осуществляет поворотная заслонка. При ее изготовлении используется бронза или чугун. Возможно применение полимерных материалов.

Клапаны имеют горизонтальную и вертикальную ориентацию. Параметр определяет, какое пространственное положение может принять изделие.

Проверка качества клапанов

Перед установкой необходимо произвести осмотр устройства. Оно не должно иметь следующих дефектов:

  • трещины и сколы;
  • отсутствие уплотнительных элементов в надлежащих местах;
  • некорректная геометрия.

Отвод конденсата от кондиционера и дренаж — как проводить правильно

Посредством клапана соединяются соосные участки трубы. Объединение частей системы, находящихся в различных плоскостях, негативно скажется на эффективности работы оборудования.

Порядок чистки дренажа кондиционера

Нередко собственник сам пытается почистить дренажную трубку кондиционера дома с помощью подручных средств, например, проволоки. Этот способ позволяет решить проблему, но всего лишь на несколько дней. Вскоре мусор из теплообменника вновь попадет в систему дренажа и забьет сливной шланг, что приведет к течи из кондиционера. Поэтому правильно будет очистить не только дренажную систему, но и произвести санитарную обработку фильтров, расположенных во внутреннем блоке.

Перед тем как почистить дренаж кондиционера самостоятельно, следует изучить инструкцию по эксплуатации установленного настенного аппарата, но в большинстве случаев прибор нужно частично разобрать. Как правильно провести демонтаж, лучше посмотреть на видео.

Очистку системы производят в следующей последовательности:

Предварительная подготовка. Перед тем, как очистить дренаж кондиционера, следует отключить прибор от электрической сети. Затем нужно демонтировать крышку, закрывающую доступ к внутреннему блоку кондиционера.

Очистка фильтров. После демонтажа крышки можно извлечь фильтры грубой очистки. Их нужно промыть под проточной водой, используя, при необходимости, мыльный раствор для удаления застарелой грязи. Вымытые фильтры нужно тщательно высушить.

Чистка поддона. Следующим шагом нужно извлечь поддон, в котором скапливается конденсат, одновременно отсоединив сливной шланг. Чтобы операция прошла правильно, рекомендуется уточнить способ отсоединения в инструкции по эксплуатации

Поддон тщательно промывают с мыльным раствором, особенно важно хорошо прочистить сливное отверстие

Чистка сливной трубки. Чтобы почистить сливную трубу, используют пылесос. При регулярной чистке он отлично справляется с удалением грязи, но если последнее обслуживание системы производилось давно, придется внутрь трубки залить специальную жидкость для чистки кондиционеров, которая размягчит засор. Жидкость заливают в трубку с помощью шприца и выжидают около 30 минут, после чего вновь используют пылесос, чтобы удалить размякшую грязь.

Отвод конденсата от кондиционера и дренаж — как проводить правильно

Обеззараживание системы. После проведения всех процедур очистки системы, следует позаботиться о дезинфекции прибора. Для обработки поддона, фильтров и трубки, в быту можно использовать хлоргексидин, который можно приобрести в любой аптеке (обзор средств приведен в этой статье, а общий порядок чистки сплит-систем можно найти тут).

Поддон протирают салфеткой, смоченной в растворе, фильтры обрабатывают через пульверизатор, а в сливную трубку хлоргексидин просто заливается на 15 минут, после чего ее промывают проточной водой.

Заключительный этап. После обработки основных систем следует мягкой платяной щеткой удалить пыль и грязь с теплообменника и установить крышку на место.

Регулярное обслуживание кондиционера позволит поддерживать благоприятный и безопасный климат в квартире.

Шаг 15: Дренажная система кондиционера и основные правила монтажа

Последняя магистраль, которую осталось проложить – это дренажная система. В дренаже внутреннего и внешнего блока сплит-системы скапливается вода, конденсировавшаяся на агрегатах устройства. На нижних частях блоков есть дренажные отверстия, к которым крепятся дренажные шланги.

Два варианта отведения дренажной системы от блоков кондиционера:

1. В систему канализации, предполагает установку на линию сифона для защиты от запаха

2. Свободный сток конденсата на улицу

Шланги следует устанавливать под уклоном в сторону отвода воды. Как правило, дренажный шланг внутреннего блока выводят на улицу по уже проложенной трассе к внешнему блоку.

Для этого штробу или декоративный короб делают с небольшим уклоном в сторону улицы – это предотвратит накапливание воды в дренажном шланге и его нужно будет чистить очень редко.

В продаже имеются уже развальцованные монтажные комплекты для самостоятельной установки кондиционера от 0.8 до 50 метров. Покупать готовый комплект выгоднее, чем покупать комплектующие отдельно.

Также комплект подходит для закладки трассы во время ремонта. В комплекте: готовые трубки для быстрого подключения кондиционера в теплоизоляции, дренажный шланг, кронштейны для внешнего блока, провода, крепеж. Самовывоз в Москве от м.

Лермонтовский проспект (8). Доставка по всей России. Подробнее…

Стандартная установка кондиционера в Москве и Московской области – 5000 рублей с материалом. Закладка медных трасс – от 3000 рублей. Подробнее…

Подключаем дренажный шланг необходимой длины к внутреннему блоку сплит-системы.  Для этого используйте подходящий фитинг-переходник. Не рекомендуется вставлять шланги друг в друга – без уплотнения соединение не будет надежным.

При укладке шланга желательно избегать слишком резких поворотов дренажной системы. Конденсат, стекая по магистрали, будет встречать на своем пути препятствие в виде поворота и будет накапливаться в этом мете препятствуя равномерному стоку.

Основные требования к дренажной системе подобны основным требованиям прокладки канализации:

  • Оптимальный угол наклона горизонтальных участков – 3 градуса
  • Оптимальный угол поворотов – 45 градусов
  • На входе в канализационную сеть к шлангу должен закрепляться сифон, в котором будет постоянно находиться стоячая вода. Сифон закроет проход к кондиционеру газам из канализационной сети, имеющим неприятный запах.
Популярные статьи  Прогорела пластина в микроволновке — причины и алгоритм действий

В случае отвода конденсата на улицу воспользуйтесь первыми двумя рекомендациями. Вероятнее всего организовывается совместная трасса между блоками (уже описанная в предыдущих статьях), которая включает и дренажную трубку. На уже знакомой схеме, приведенной ниже – дренажная труба – последнее, что осталось смонтировать в совместную трассу.

Если дренажный шланг состоит не из износоустойчивого и морозоустойчивого материала ( как правило имеет малый диаметр), оденьте дренажную линию на уличном участке в гофро-трубу, как показано на схеме. В помещении прятать дренажный шланг в гофро-трубу не имеет смысла.

После монтажа дренажной трубы смотайте коммуникации совместной трассы между собой виниловой лентой в нескольких местах. если в качестве изолирующей обмотки используете гофоро-трубу большого диаметра, предусмотрительно не подключайте коммуникации к внутреннему блоку кондиционера.

После завершения организации дренажной системы не забудьте обмотать виниловой изолентой совместную трассу кондиционера, проходящую по внешней стене здания, если конечно вы не используете в качестве изолирующей обмотки совместных коммуникаций гофро-трубу. Виниловую ленту следует наматывать снизу вверх. Также обмотайте виниловой лентой – открытые участки медных трубок, чтобы защитить их от коррозии и электропровод. Заделайте отверстие в внешней стене с двух сторон силиконовым герметиком.

Если вы решили отводить конденсат в систему канализации, то внимательно проектируйте трассы, особенно для отведения конденсата от внешнего блока внутрь здания. Сверление дополнительного отверстия в стене в данном случае обязательно, Совместную трассу наклоненную внутрь здания монтировать не рекомендуется –  необходима будет серьезная защита от попадания воды.

Подключайте к канализации дренажные трассы только через сифон, об этом уже рассказывалось выше. Диаметр пластиковых труб канализации – 50 мм, старых чугунных – 70 мм. Обязательно учитывайте это при приобретении фитингов и переходников.

Когда вы организовали дренажную систему, изолировали трассы виниловой лентой или гофрированной трубой, вы можете уже пользоваться кондиционером без ограничений – остается только его проверить.

Дренаж

Вся суть работы кондиционера сводится к изменению агрегатного состояния фреона и, как следствие, образованию конденсата – воды. Вода не просто так явила собой место зарождения жизни миллиарды лет назад – и сейчас это прекрасная среда для развития бактерий, плюс, вода способна к самым настоящим разрушениям, порой и катастрофическим.

Конденсат, который образуется во внутреннем блоке, при помощи специальной дренажной трубки кондиционера выводится на внешний блок, откуда либо стекает просто вниз, либо выводится в канализацию – место стока никак не влияет на работу климатического устройства. Если дренажный провод кондиционера засоряется, то вода попросту может остаться внутри – и после будет выливаться во внутренний обратно и стекать уже непосредственно в комнату во время работы.

Чтобы этого не произошло, необходимо знать, как почистить дренаж правильно и качественно.

Во время монтажных работ можно выбрать определённую дренажную систему в зависимости от специфики помещения и условий вывода влаги:

  1. отвод конденсата самотёком;
  2. отвод конденсата при помощи насоса.

Последний обычно устанавливается в том случае, когда нельзя позволить воде просто стекать: труба установлена вверх или же трубопровод получается слишком уж длинным (актуально для мультисистем). Насосы, как и любая часть системы, также подвержена засорению, а в осеннее-зимний период замершая внутри вода может и вовсе сломать трубопровод и насос. Нельзя забывать и о многочисленных перегибах, петлях и прочих мест, где влага, пыль и грязь может задерживаться и скапливаться – именно эти места наиболее подвержены загрязнению.

Чистка дренажа кондиционера своими руками может быть осуществлена в три различных способа.

  1. Первый и самый простой – это самая обычная промывка дренажной системы водой, но желательно, чтобы вода содержала в себе жирорастворимые соединения – мыло или средство для мытья посуды. Так жидкость или просто чистая вода проникает в саму дренажную систему через систему испарения.
  2. Второй чуть более сложный и заключается в промывке благодаря отсоединению самого дренажа. Тут прочищается сразу и трубопровод – эта процедура осуществляется благодаря продуванию его мощным пылесосом. Если же система не особенно сложная, то подойдёт и самый простой.
  3. Последний, третий способ – полная разборка блока. Это достаточно сложный вариант, потому что кондиционер приходится разбирать буквально на детали, после чего дренажный трубопровод вытаскивается, промывается и продувается по всей длине, очищаются все изгибы и петли. Конечно, этот метод продуктивен, но, понятное дело, весьма сложен.

Итак, теперь вы знаете, что самостоятельная чистка дренажа – процедура простая и доступная буквально каждому.

Особенности выбора

Сегодня наиболее распространенными изделиями сифонов против запаха являются модели австрийской фирмы Hutterer Lechner. Среди них наиболее популярные устройства HL21, HL136 и HL138. Параметры этих изделий при определенных условиях работы допускают применять режим самоочищения, что значительно облегчает их обслуживание.

Перед тем как приобрести сифон для слива конденсата из кондиционера, необходимо знать и учитывать его особенности:

  1. Диаметр выходного патрубка на трубе, с которой нужно соединить устройство;
  2. Глубину ниши в стене, если выбор пал на конструкцию со скрытой установкой;
  3. Объем вытекающей жидкости за единицу времени. Главное, чтобы пропускная способность сифона и труб превышала количество конденсата, выходящего из кондиционера.
  4. Легкий монтаж в ограниченном месте
  5. Свободный доступ для проведения профилактических работ.

Сифон рекомендуется выбирать из прозрачного пластика, чтобы зрительно наблюдать за протеканием конденсата.

Правильно установленный гидрозатвор для кондиционера не вызывает затруднений при эксплуатации, нужно лишь регулярно чистить его, что не требует особых навыков.

Почему необходимо организовать отвод конденсата

Постоянно увеличивающееся количество влаги требует организованного вывода из самой установки и помещения. Частицы пара содержат массу дополнительных компонентов, органических включений, требующих оперативного удаления. Дренаж кондиционера в канализацию или приемные емкости способствует решению нескольких проблем:

  • устранение неприятных запахов. Вода начинает протухать, в ней появляются различные микроорганизмы, выделяющие газы. Своевременное удаление влаги не позволяет ей застаиваться;
  • болезнетворные бактерии, способные развиваться в стоячей воде, не угрожают здоровью людей при эффективном отведении конденсата;
  • нет условий для появления плесени, некоторые разновидности которой вызывают опасные заболевания вплоть до онкологических.

Кроме этого, сама вода является нежелательным продуктом работы кондиционера и нуждается в сливе.

Зимние проблемы

При выборе варианта сброса или отвода сточных вод из септика необходимо предусмотреть проблемы, которые могут возникнуть зимой. Значительное и длительное снижение температур вынуждает принимать некоторые меры, чтобы обеспечить защиту от промерзания сточных вод.

  • При установке системы сброса, накопления, трубопроводов и прочих систем нужно брать в расчет глубину промерзания грунта в вашей местности и заглублять их ниже. Таким образом вы обеспечите естественную защиту трубопроводов от промерзания.
  • Обеспечить обязательный уклон трубы слива из септика, так как труба, в которой не застаивается вода или даже ее минимальное количество, – всегда сухая. За неимением воды нечему промерзать.
  • Вообще, уклон трубы даже при принудительном отведении сточных вод насосом – гарантия от промерзания.
  • Дополнительно утепленный слив трубопровода будет гарантией от промерзания трубы зимой.
  • Для фильтрующих полей или кассеты обеспечивается гидроизоляция и дополнительная теплоизоляция специальными материалами, которые снизят до минимума замерзание труб. Правило уклона трубы работает и в этом случае.
Оцените статью
Павел Поздняков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Отвод конденсата от кондиционера и дренаж — как проводить правильно
Микатермический обогреватель: плюсы и минусы, что это такое и как работает
