Металлические рукава и лотки для кабеля

Градация модификаций по степени жесткости ↑

Степень жесткости кабель-канала напрямую зависит от материала изготовления и конструкции изделия.

Виды жестких кабельных систем:

  • короба с отверстиями без крышки – к ним относятся металлические, проволочные, перфорированные и парапетные конструкции;
  • глухие короба с крышкой – в этой категории напольные, парапетные, прозрачные и плинтусные кабель-каналы;
  • короба со съемной крышкой – сюда можно отнести все кабель-каналы из предыдущей категории.

Виды гибких коробов:

  • цепи или траки – полузакрытые конструкции, способные изгибаться в одной плоскости под любым углом (ширина цепи от 2 до 23 см);
  • гофры – изолирующие пластиковые трубки;
  • литые трубы из резины или мягкого пластика – используются при монтаже проводки на дверь.

Металлические рукава и лотки для кабеляГофрированная трубка с проводами

Гибкие системы удобны при оборудовании электросистем в деревянных домах, где трудно выровнять бревенчатые стены.

Об особенностях

Что же представляет собой кабельный лоток? Это короб или профиль, изготовленный из металла, который полый внутри. В комплектации лотка всегда есть основание, на котором фиксируется провода и крышка, выполняющая защитную функцию. Она служит для защиты кабелей от воздействия извне. Ширина такого изделия может колебаться от пяти до шестисот сантиметров. Его длина может составлять двести или триста сантиметров. Соединяются элементы между собой самыми разными методами. Некоторые секции соединяются винтами или особых соединительных элементов. Последние, как правило, продаются в комплекте с системами. Благодаря таким креплениям жесткость готовой трассы значительно повышается. Кроме обычных соединительных деталей в комплект лотка входят разные угловые крепления, ответвления, разъединители, переходы, а также дополнительные лотки в форме креста или буквы Т. Основными чертами кабеленесущих систем являются прочность, надежность и универсальность.

Кабельные лотки бывают самых разных типов. Они могут быть сплошными, проволочными, перфорированными, лестничными и так далее. Давайте более подробно разберемся с видами и типами этих изделий.

Виды кабельных лотков

Кабельные лотки выполнены из материалов различного вида, каждый из которых предназначен для определенных климатических условий.

Пластиковые лотки

Такой вид лотков применяется чаще всего в помещениях при монтаже низковольтных кабелей и подразделяется этот вид лотков на парапетные или плинтусные короба, карнизные, простые или напольные кабель-каналы. Кабельные лотки из пластика имеют разное назначение в зависимости от места их монтажа.

  • простые кабельные каналы – используют для прокладки и эстетичного скрытия проводов и кабелей в помещении, а также для защиты от пыли, влаги и механических повреждений.
  • парапетные короба (устанавливаются на уровне 60 или 100 см от пола) – такой тип предназначен для раздельной прокладки проводов, разных по значению, в связи с чем, сечение специально разделено перегородками на несколько частей. Также парапетные кабельные каналы предназначены для монтажа розеток и выключателей.
  • плинтусные кабельные лотки – применяются для незаметной и эстетичной протяжки кабеля и провода вдоль стены по горизонтальной поверхности пола.
  • карнизные кабельные каналы – предназначены для транзита кабеля или провода из одного помещения в другое непосредственно под потолком.

Лотки оцинкованные

Такие кабельные лотки производятся из различного рода оцинкованной стали и такой тип лотков хорошо защищен от коррозии, благодаря чему их можно использовать в зданиях с повышенной влажностью и плохой системой вентиляции. Еще одно преимущество оцинкованных лотков в том, что в отличии от других они менее подвержены окислению, которое может быть вызвано разными видами реагентов.

Перфорированные лотки

Перфорированные и не перфорированные (глухие) кабельные лотки. Перфорированные лотки отличаются от глухих лишь специально предусмотренными отверстиями, посредством которых обеспечивается отвод лишнего тепла при нагреве кабеля, а также улучшается теплообмен с внешней средой, отводится влага и уменьшается образование пыли. Данная конструкция обеспечивает более широкий спектр применения.

Лестничные лотки

При прокладке кабеля широкий спектр применения нашли лестничные лотки, которые чаще всего применяются на объектах промышленного типа. При строительстве цехов и прокладке кабельных трасс лестничные лотки являются экономически выгодным решением и на сегодняшний день не найти ни одной подстанции, на которой бы не использовались лотки данного типа.

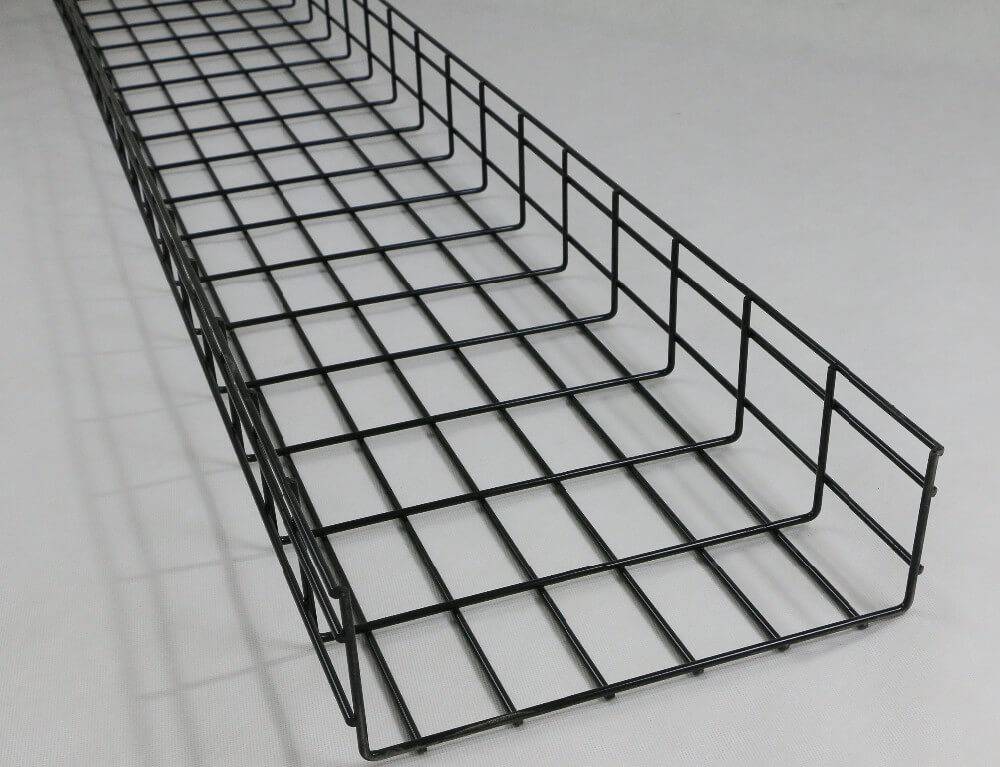

Проволочные лотки

Это электромонтажное изделие, с помощью которого можно прокладывать надежные кабельные трассы до 1000 Вольт. Лотки из проволоки представляют собой металлические каналы с сетчатой структурой и изготавливаются из проволок диаметром 3,5 mm, 4 mm и 5 mm. Метод изготовления заключается в контактной сварке. В основном проволочные лотки используются при монтаже кабеля в большом количестве и обеспечивают свободный доступ к кабелю.

Элементы для монтажа

Напольный кабель канал

Для монтажа лотков используются следующие соединительные и опорные элементы:

  • Углы на 90 и 450 – повороты, при помощи которых кабельные каналы меняют свое направление;
  • Тройники и крестовины – отводы и разветвления, позволяющие подключать к проложенным в коробе коммуникациям новых потребителей;
  • Системы подвесов для крепления лотков к потолку – шпильки и кронштейны, с помощью которых кабельные каналы с проложенными в них коммуникациями надежно крепятся к потолку;
  • Полки и стойки – фурнитура, применяемая как для установки коробов, так и для самостоятельной прокладки различных коммуникаций.

Металлические рукава и лотки для кабеля
Фурнитура для кабельных лотков

Плюсовые качества и недостатки

Дополнительным плюсом устройства проводов в коробах считается быстрая замена кабелей на новые в случае их выхода из строя.

Металлические рукава и лотки для кабеля

При возникшей необходимости модернизировать кабельные сети, то есть заменить провода, уложенные в короба, провести замену самих герметизирующих изделий на аналогичные виды других параметров, с серьёзными проблемами сталкиваться не приходится.  Достаточно открыть крышку, проложить несколько дополнительных нитей или провести полную замену проводов, либо самих кабель каналов на большие по сечению или из более качественного материала.

Металлические рукава и лотки для кабеля

Проложить в одном коробе можно сразу несколько типов кабелей. Они могут быть силовыми, представлять линии телефонной связи, кабельного телевидения, сеть интернета. Некоторые виды коробов выпускаются с размещением внутренних перегородок. Это можно считать ещё одним плюсом.

Металлические рукава и лотки для кабеля

Металлические рукава и лотки для кабеля

Недостаток коробов заключается в их наружном монтаже. Для многих это выглядит несколько не эстетично. Особенно когда приходиться убирать большое количество проводов.

Металлические рукава и лотки для кабеляМеталлические рукава и лотки для кабеля

В некоторых случаях такая ситуация решается путём приобретения отделочных материалов, выполняющих одновременно роль электро коробов (пластиковые плинтуса со съёмными планками). В других случаях короба расположенные на потолках маскируются подвесными панелями.

Металлические рукава и лотки для кабеля

Способы крепления

Металлические рукава и лотки для кабеля

В случае с железобетонными кабельными лотками все ясно: они просто закладываются в заранее выкопанные траншеи, затем прячутся под слоем земли. Металлические и пластиковые профили могут крепиться к стене четырьмя основными методами. Все зависит от конкретных крепежных элементов:

  • саморезы;
  • жидкие гвозди;
  • «клопы»;
  • дюбель-гвозди.

Саморезы обычно используются в процессе крепления лотков к деревянным изделиям, тогда как дюбель-гвозди подойдут для фиксации к бетонным стенам. «Клопы» – это саморезы по металлу. Они могут применяться тогда, когда возникает потребность установки профиля на металлические стены толщиной до 2 мм.

Популярные статьи  Водонагреватель напорный или безнапорный — отличия и преимущества, недостатки

Нередко ни один из трех перечисленных методов не подходит. Например, вы не можете использовать дюбели и любые саморезы для установки лотков на стены, облицованные плиткой. В таком случае на помощь приходят жидкие гвозди.

Конструкция

Итак, первое, на что хотелось бы обратить Ваше внимание – различие в конструкции кабельных каналов. На сегодняшний день лучшие производители электротехнических изделий (к примеру, Легранд, ИЕК либо ДКС) имеют у себя в ассортименте следующие виды пластиковых коробов для электропроводки:

  1. Мини кабель каналы (самые маленькие). В основном используются для прокладки телевизионных, телефонных и компьютерных проводов. Благодаря своим компактным размерам практически не нарушают интерьер комнаты.
  2. Напольные. Очень удобны, т.к. благодаря своей овальной форме не будут препятствовать передвижению. Что касается дизайна, на фото ниже можете увидеть, какими они бывают.
  3. Парапетные. Наиболее популярный вид коробов, которые чаще всего используются в домах, офисах и административных помещениях. Наглядно показывает внешний вид парапетных кабель каналов серия «Праймер» на фото ниже. Очень часто изделия данного типа еще называют магистральными и используют для того, чтобы спрятать провода от кондиционера либо любой другой техники
  4. Перфорированные. Благодаря своей конструкции такие короба обладают меньшим весом, а соответственно и стоимостью. Преимуществом изделий можно также считать более простое крепление кабель канала.
  5. Плинтусные. Чаще всего используются в домах и квартирах, т.к. полностью скрывают кабель в специальном канале электротехнического плинтуса.
  6. Гибкие. Благодаря своей перфорированной форме могут применяться для крепления кабеля на неровных поверхностях. По форме могут быть круглыми либо прямоугольными.
  7. Угловые. Этот вид кабельных каналов рекомендуется использовать для крепления электропроводки под потолком.
  8. Прозрачные. Отлично зарекомендовали себя при создании подсветки светодиодной лентой. Благодаря абсолютной прозрачности и компактному размеру с помощью таких кабель каналов можно без проблем закрепить LED ленту на потолке, стенах либо даже днище автомобиля, что наглядно показано на фото ниже.
  9. Проволочные. Самый дешевый вид лотков для кабеля и в то же время самый удобный в плане чистки. На коробах из стальной проволоки практически не оседает пыль, что делает их весьма практичными, если нужно провести проводку по складу либо техническому помещению. Еще один плюс проволочных лотков – они хорошо вентилируются, благодаря чему кабельная линия меньше прогревается.
  10. Лестничные. Используются для прокладки тяжелых кабелей, т.к. обладают усиленной конструкцией.

Это все самые популярные виды кабель-каналов, которые могут использоваться в домах, административных и производственных помещениях. Что касается материалов изготовления, короба могут быть изготовлены из негорючего ПВХ-пластика, алюминия, стекла и нержавеющей стали. Последние, металлические, имеют грубый внешний вид, поэтому в жилых помещениях практически не используются. Более подробно увидеть, что собой представляют лотки и как их собирать, Вы можете на видео ниже.

Обзор продукции

https://youtube.com/watch?v=IwYkCK361_Y

Основные разновидности металлических кабельных лотков

В настоящее время наиболее распространены следующие типы кабельных лотков:

  1. Закрытые (или кабельные короба). Отлично защищают магистраль от пыли, но исключают вентиляцию кабелей, а, следовательно, препятствуют их естественному охлаждению.
  2. Перфорированные. При равной жесткости и прочности с лотками закрытого типа обеспечивают частичную вентиляцию кабельной трассы, что положительно сказывается на естественном охлаждении кабелей и проводов, но при этом кабельные перфорированные лотки хуже защищают магистраль от пыли.
  3. Проволочные. Изготовленные из стальной оцинкованной проволоки, эти кабельные лотки наиболее легкие. Обеспечивают отличную вентиляцию кабелей и проводов, оставляют свободный доступ для ревизии и профилактических работ, требуют минимум аксессуаров и инструмента для монтажа.
  4. Лестничные. По внешнему виду напоминают обычную лестницу. Состоят из продольных направляющих и поперечных перекладин. Лестничные лотки применяются для прокладки наиболее массивных магистралей. Часто используются для вертикальной укладки кабелей, поэтому получили второе название – «кабельросты». Не препятствуют естественной вентиляции, оставляют к трассе свободный доступ.

Каждый из вышеперечисленных типов кабельных лотков обладает собственными преимуществами и недостатками. Выбор того или иного типа осуществляется исходя из конкретных условий эксплуатации и особых требований к электромагистрали.

Назначение и преимущества

Металлические рукава и лотки для кабеля
Защитить подземные электро коммуникации от негативных воздействий помогут конструкции кабельного типа. Для защиты коммуникаций от повреждений их помещают в крышки железобетонных лотков. По предназначению они делятся на такие разновидности:

  • Водоотводные. Используются для прокладки канализации с целью установки конструкций, во время дождя чистят дороги от воды.
  • Кабельные. Защищают подземные электро коммуникации от воздействий, которые могут повредить систему.
  • Для теплотрасс. Оберегают трубопроводы от негативного воздействия осадков.
  • Дренажные. Предназначены для проведения водоотвода, долговечны в эксплуатации, выдерживают скачки температуры и большую нагрузку, стойкие к коррозии и не токсичны.

Водоотводные имеют один недостаток — вес, из-за чего усложняется их транспортировка, необходим крепкий фундамент, самостоятельно нет возможности их установить. Достоинства:

  • экономичны, прочны, долговечны;
  • выдерживают большие нагрузки;
  • стойки к перепадам температур и к коррозии;
  • не попадают под влияние природных стихий;
  • полностью безопасны для человеческого здоровья.

Кабельные производятся из бетона марок прочности В15, 20, 25. При изготовлении добиваются однородной массы раствора, чтобы не было пробок из воздуха. Преимущества:

Металлические рукава и лотки для кабеля
Для прокладки кабелей используются лотки из бетона, прочностью В15 — 25, который обеспечивает хорошую вентиляцию.

Шлюзы для теплотрасс подходят для земли, где не безопасный уровень подземных вод. Перед их установкой в ров накладывают песок, для обеспечения связи с грунтом. Резиновыми заглушками устраняют зазоры и закладывают бетонную смесь. У них есть такие плюсы, как легкость в монтаже и сооружении, долговечность и крепость, экономность при покупке, могут применяться для любых коммуникаций.

Короба

    Короба, как указывалось выше, используют для прокладки в их полости электропроводок и защиты проложенных в них кабелей и проводов от механических воздействий. Короба могут быть со съемными крышками и глухие, представляющие собой не разбираемую полую конструкцию. В качестве материалов для изготовления коробов используют как сталь, как правило, оцинкованную, так и различные пластики. Стальные короба могут быть перфорированными и неперфорированными. При использовании стальных коробов для прокладки кабелей по фасадам зданий на них могут наносить пластиковые покрытия под цвет фасада.

    На Рис. 1 показан стальной оцинкованный перфорированный короб. Такие короба удобны при прокладке их в полостях подвесных потолков.

Металлические рукава и лотки для кабеля

Рис. 1 Стальной перфорированный короб

    Для разветвлений коробов и поворотов кабельных трасс используют специальные вспомогательные секции: повороты, тройники, крестообразные секции, ответвления, переходы с одного сечения короба на другое, заглушки, держатели кабелей, перегородки и некоторые другие элементы. Использование вспомогательных секций значительно ускоряет монтаж коробов и позволяет улучшить эстетичный вид всей электроустановки.

    При горизонтальной прокладке коробов их преимущественно располагают так, чтобы крышка находилась сверху. При вертикальной прокладке и при нахождении крышки короба снизу часто требуется дополнительная фиксация крышек. В соответствие с требованиями ПУЭ глухие короба допустимо заполнять до 35% площади их сечения, а короба с крышками – до 40%. Сечения кабелей и проводов учитывают вместе с изоляцией и защитными оболочками.

Популярные статьи  Современный холодильник: чем он отличается

    Стальные короба в зависимости от назначения могут иметь различное исполнение в отношении условий эксплуатации: начиная от легких допустимых механических воздействий и заканчивая очень тяжелыми.

      На Рис. 2 показан пластиковый короб. Такие короба, имеющие ширину порядка 100 мм, часто комплектуют специальными вставками для установки в них штепсельных и слаботочных розеток. На данной фотографии показано офисное помещение. Штепсельные розетки красного цвета используют для подключения компьютеров, а белого – для бытовых электроприборов.

Металлические рукава и лотки для кабеля

Рис. 2 Пластиковый короб с розетками

    Пластиковые короба могут иметь различные сечения и расцветки. Обычно можно приобрести короба, комплектующиеся поворотами, тройниками и заглушками.

Виды лотков для кабеля

Лотки, в которые укладывается кабель, различаются конструкциями, а также материалами, из которых они изготовлены. Различия имеются и в особенностях применения. Конструкция может быть изготовлена из следующих материалов:

  • металл;
  • пластик;
  • бетон (железобетон).

Металлический кабельный лоток обычно изготавливается штамповкой из тонколистовой низкоуглеродистой стали. В зависимости от условий эксплуатации могут использоваться следующие виды антикоррозионной обработки:

  • Оцинковка холодная (по методу Сендзимира). При этом способе рулонная сталь без остановки прокатывается через цинковую ванну. После этого, кабельный лоток формуется уже из оцинкованного листа. Преимущество метода – скорость. Недостаток – тонкий защитный слой цинка. Обычно так изготавливают короба, предназначенные для внутренней установки.
  • Оцинковка горячая заключается в том, что в расплавленный цинк опускается уже готовое изделие. В этом случае, защита от коррозии более надежна. Такие лотки можно использовать для наружного монтажа.
  • Окраска специальными эмалями, содержащими антикоррозионные присадки. Может использоваться как дополнительная мера защиты уже оцинкованных изделий.

Металлические рукава и лотки для кабеля

Для эксплуатации в особо тяжелых условиях, кабельный лоток изготавливается из листовой нержавеющей стали. В лотки из этого материала, обладающего высокими гигиеническими качествами, укладывается кабель на предприятиях пищевой промышленности. Существенно облегчить конструкцию кабельной системы, сохранив при этом достаточную механическую прочность, позволяет применение лотков из проволоки, один из которых изображен на фото ниже:

Металлические рукава и лотки для кабеля

Кабельный лоток из пластика. Невысокие прочностные показатели этого материала ограничивают их применение. Такие виды лотков используются, когда нужно проложить силовой либо телекоммуникационный провод или кабель сравнительно небольшого сечения внутри жилых и производственных зданий. Лотки этого типа имеют сравнительно небольшие размеры.

Металлические рукава и лотки для кабеля

Применение пластиковых коробов и каналов обусловлено рядом преимуществ:

  • кабельный лоток из ПВХ сравнительно недорог;
  • конструкции из этого материала имеют небольшой вес;
  • кабельный канал из ПВХ легко деформируется, благодаря чему трасса проводки легко корректируется в процессе монтажа;
  • изделия из ПВХ хорошо вписываются в интерьер жилых и производственных помещений.

Пластиковые кабель-каналы имеют и недостатки:

  • быстрый износ в процессе эксплуатации, ломкость конструкций, сказывающаяся при необходимости заменить или отремонтировать кабель;
  • склонность к деформированию при нагревании кабелей;
  • используются, чтобы смонтировать кабель внутри помещений, для наружного монтажа не применяются.

Также следует отметить, что кабельный лоток из металла или пластика может иметь различное исполнение и размеры. Приведенный ниже список показывает, какие бывают виды конструкций изделий:

  • открытый лоток;
  • закрытого типа, оснащенный крышкой;
  • перфорированный;
  • неперфорированный.

Модели открытого вида и перфорированные хороши тем, что создают благоприятные условия для охлаждения токоведущих проводников, которые в них проложены. Неперфорированные лотки с герметично закрывающейся крышкой используются в тех случаях, когда кабель необходимо защитить от воздействия агрессивных компонентов атмосферы или влаги. Крышки таких изделий имеют специальное замковое устройство, обеспечивающее герметичность конструкции.

Ну и последний вариант, о котором хотелось бы рассказать — кабельный лоток из бетона. Основная сфера применения железобетонных лотков – это прокладка кабельных трасс под землей или по поверхности грунта. Это обусловлено высокой прочностью, которой обладают эти типы изделий, и их способностью длительно противостоять вредному воздействию грунтовой влаги, защищая кабель. Лотки из бетона обычно имеют более крупные размеры, чем изделия из других материалов. При проектировании открытых распределительных устройств подстанций, бетонный кабельный лоток практически не имеет альтернативы в настоящее время. Вся кабельная разводка в таких электроустановках укладывается в короба из бетона и накрывается крышками из бетона, стали или асбоцементных плит.

Металлические рукава и лотки для кабеля

О видах и типах

Итак, кабельные лотки делятся на перфорированные, сплошные и решетчатые. Помимо этих видов в продаже имеются и такие:

  1. Катанные. Пользуются очень большой популярностью. Их изготовление самое недорогое и выгодное. Такие системы делают металлического листа, который спрофилирован. Принято считать, что они очень технологичны, но по соотношению длинны к весу такие системы сильно проигрывают проволочным аналогам. Катанные изделия делятся на подвиды. Всего их два. Это перфорированный и сплошной лотки. Оба подвида, конечно, металлические. Первый подвид применяют при монтаже трасс, располагающихся горизонтально, а также для монтажа кабельных шахт. Второй подвид в общественных местах, в шахтах, при создании уличных трасс закрытого типа и таких, которые размещаются горизонтально.
  2. Лестничные. Данный вид изделий — это штампованные боковины. Они соединяются друг с другом перемычками. Их тоже используют при монтаже уличных трасс открытого типа, кабельных трасс и шахт, которые будут подвергаться большим нагрузкам.
  3. Проволочные. Системы такого вида изготавливают из толстой проволоки, которая фиксируются сваркой в местах скрещивания. Проволочные лотки используют также прекрасно подходят для создания горизонтальных трасс и облегченных кабельных шахт.

Так, для прокладки кабеля ВВГ нужны кабельны лотки. Они позволяют создавать надежные трассы с повышенной емкостью при небольших денежных затратах. Также такой вид лотков позволяет создавать дополнительное число портов, если в этом есть необходимость. В лотках кабели размещаются так, чтобы они не подвергались механической нагрузке. Это позволяет значительно увеличить срок их службы.

Что касается типов кабельных лотков, то они бывают следующими:

  1. Сетчатыми. Очень удобны в монтаже. Особенно, если трасса подразумевает наличие большого количества ответвлений. Сетчатые лотки позволяют обеспечить качественную вентиляцию. Они могут легко огибать самые разные препятствия.
  2. Цельными. Данный тип лотков необходим тогда, когда требуется обеспечить максимальную защиту для кабеля.

Большой выбор кабельных лотков вы можете найти на сайте компании «Кубань лоток» http://www.kubanlotok.ru/

Классификация кабель-каналов по материалу изготовления ↑

Кабель-каналы изготавливают из алюминия, оцинкованной стали и пластика. Первые два вида выдерживают значительные нагрузки и могут быть установлены в качестве напольных коробов. Последние чаще монтируют на стены и под потолок.

Металлические рукава и лотки для кабеляКабель-каналы скрывают неприглядные провода

Электротехнические короба из оцинкованной стали изготавливают из цельного прокатного профиля, который покрывают цинком марок Ц1 либо Ц2, а затем окрашивают полимерными составами. Они огнеупорны и применяются при монтаже пожарных и оповещающих систем, а также видеонаблюдения.

Преимущества металлических кабель-каналов:

  • защита от электромагнитных и механических воздействий;
  • пожаробезопасность;
  • легкость монтажа;
  • различные цветовые решения;
  • защелкивающаяся крышка, снимающаяся без помощи инструментов.

Металлические рукава и лотки для кабеляСтальной полуовальный кабель-канал

Металлический кабель-канал для электропроводки малого сечения часто используют внутри офисных помещений вместо пластикового.

Элементы для разветвления системы проводов:

  • угол внутренний металлический 90° для поворота вверх;
  • угол наружный 90° для поворота вниз;
  • угол плоский 90°;
  • Т-образный элемент;
  • Х-образная секция.
Популярные статьи  Почему швейная машинка рвет верхнюю нить?

Кабельные короба из анодированного алюминия используют в основном на промышленных предприятиях и в складских помещениях для монтажа открытой проводки, изредка – в домашних интерьерах стиля Hi-Tech.

  • короба с крышками длиной 2 м;
  • колонны;
  • поликарбонатные крепления и разводки.

Преимущества:

  • защита от электромагнитного воздействия, вызывающего помехи;
  • высокая ударопрочность – в среднем, 20 ДЖ;
  • устойчивость к воздействию солнечных лучей;
  • огнеупорность, стойкость к перепадам температур.

Металлические рукава и лотки для кабеляАлюминиевый электрокороб с задвигающейся крышкой

Недостаток подобных конструкций – сложность монтажа. Короба и крышки крепятся с помощью дюбелей, что требует наличия профессионального инструмента.

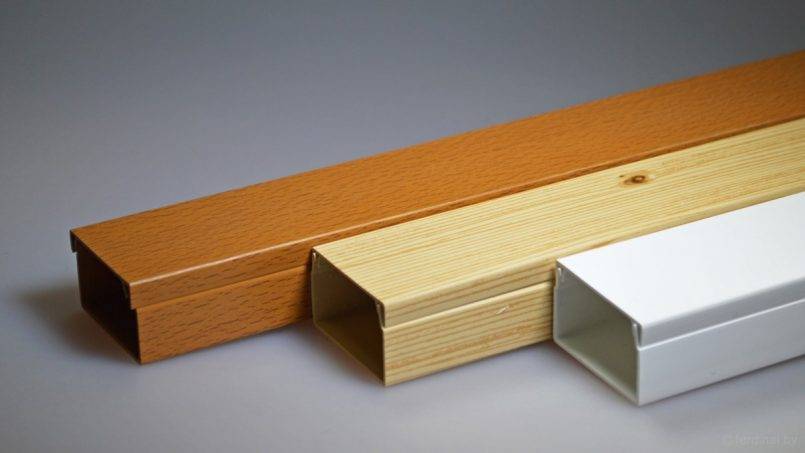

Пластиковые кабель-каналы для электропроводки наиболее распространены. Кабельный короб представляет собой конструкцию закрытого типа, внутри которой располагаются провода. По форме он может быть:

  • круглого сечения;
  • квадратного либо прямоугольного сечения;
  • треугольным;
  • плоским.

Размеры кабель-канала из пластика могут быть любыми, так же, как и цветовые решения. Преимущества пластиковых электро-коробов:

  • не подвержен коррозии;
  • небольшой вес;
  • простая система креплений;
  • крышка, устанавливающаяся без инструментов;
  • возможность отрезать элемент необходимой длины;
  • не деформируется от перепадов температур.

Металлические рукава и лотки для кабеляПрямоугольный пластиковый короб

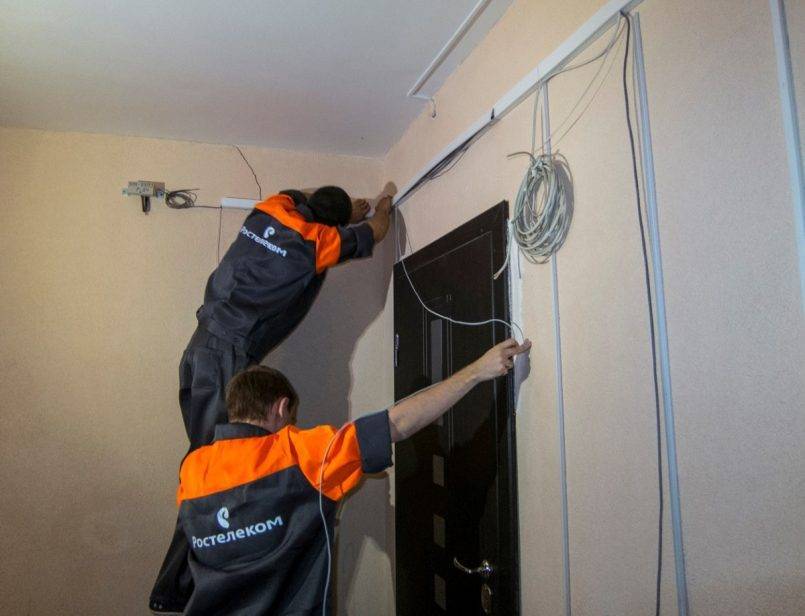

Монтаж

Все о монтаже кабеля

Монтаж лотков состоит из следующих этапов:

  1. Разметка рабочей поверхности согласно проектной документации, в результате которой на стену или потолок наносится осевая линия;
  2. Сверление отверстий под крепежи для опорных элементов;
  3. Крепление опорных элементов: кронштейнов, полок, подвесов, консолей;
  4. Крепление на опорные элементы лотков и полок (для крепления лотков на стене);
  5. Соединение расположенных относительно друг друга под углом участков с помощью поворотов, тройников, крестовин.

Разница в монтаже лотков на стену и потолок заключается в виде используемых опорных элементов. При монтаже лотка горизонтально берут кабельные полки с длинными стойками, в то время как при установке коробов у потолка используют их аналоги с более короткими стойками, имеющими в основании площадку с двумя отверстиями для крепления фурнитуры к вкрученным в потолок шпилькам. Также для крепления сетчатых лотков у потолка применяют специальные подвесы, состоящие из длинной шпильки, двух квадратных зажимных площадок, двух гаек.

На завершающем этапе монтажа в кабельные лотки помещают коммуникации и производят полный перечень работ по их подключению и проверке, согласно действующим правилам эксплуатации электроустановок. Прокладка коммуникаций находящихся под напряжением запрещена.

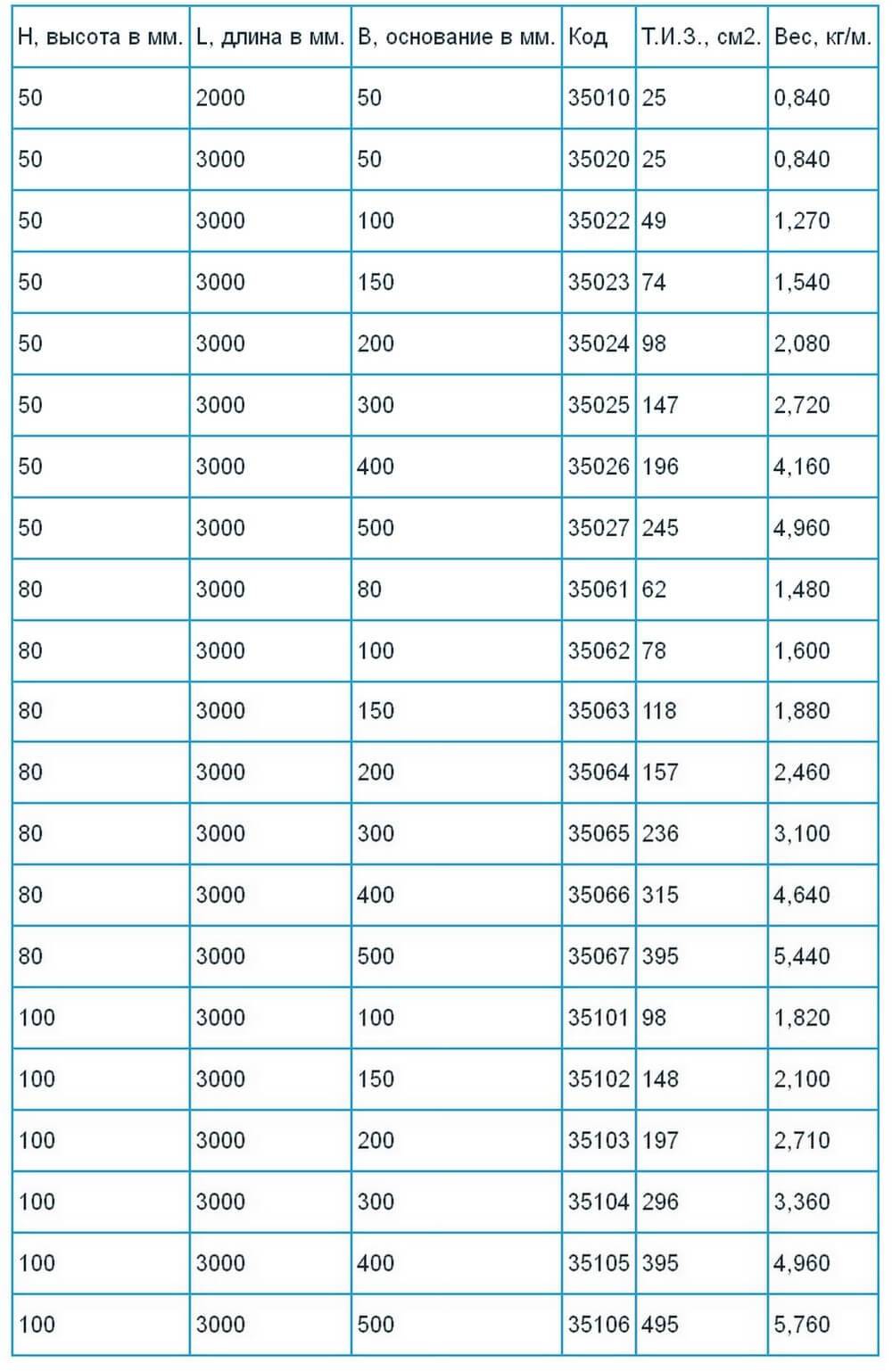

Основные размеры

Типоразмеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывается длина лотковой секции и толщина стенки. Некоторые размеры кабельных лотков мы предоставили в таблицах, для ознакомления.

Железобетонные конструкции:

Металлические рукава и лотки для кабеля

Пластиковые:

Металлические рукава и лотки для кабеля

Металлические:Металлические рукава и лотки для кабеля

Вот мы и рассмотрели основные размеры и виды кабельных лотков. Как вы видите, существует большое количество вариантов исполнения и типоразмеров изделий, благодаря чему можно подобрать оптимальный вариант для собственных условий применения!

Будет полезно прочитать:

  • Виды и размеры металлорукава для электропроводки
  • Правила прокладки кабеля в лотках
  • Способы крепления кабель-канала к стене

Опубликовано:
03.07.2017
Обновлено: 02.05.2019

Что учесть при выборе лотков?

Попробуем рассмотреть более детально критерии, которые определяют параметры лотков:

  • Габариты лотков напрямую зависят от количества кабелей и их диаметра. Максимальные размеры пучка кабелей должны быть немного меньше, чем высота стенок лотка. Суммарное количество диаметров кабелей должно быть меньше ширины лотка.
  • Теплоотвод кабелей. Здесь всё зависит от рода энергии, протекающей по кабелям. Основная потеря мощности в них происходит из-за нагрева. Для этого необходимо предусмотреть дополнительное пространство в лотках. Если кабель не нагревается, то можно выбрать лотки с высокой стенкой для укладки в несколько слоёв. Если же он подвержен нагреву, то необходимо выбирать лоток с низкими бортами. Проволочные или перфорированные лотки выбираются, когда имеются более жесткие требования по теплоотводу.
  • Легкость монтажа системы очень сильно зависит от особенностей конструкции. Более дешевые лотки с прямыми концами нуждаются в соединительных деталях, что делает монтаж более сложным и затратным с точки зрения времени. Для высокой скорости монтажа необходимы более функциональные конструкции, к примеру, в наших лотках используются разъем «мама-папа».
  • Прочность лотка выбирается по суммарному весу кабелей. Для лотков с более высокими стенкамииспользуется толстая сталь, соответственно их несущая способность значительно выше. Лестничные лотки способны нести наибольшую нагрузку. Неперфорированные металлические лотки, по нагрузочной способности, не отличаются от перфорированных.
  • Уровень необходимой защиты определен типом кабеля и указывается его производителем. Проволочные лотки имеют минимальную степень защиты, а неперфорированные лотки с крышками имеют максимальную защиту.
  • Минимальный радиус изгиба кабелей указывается производителем, при подборе лотка изгиб кабеля должен быть значительно больше радиуса изгиба аксессуаров для фасона. Из-за физической природы энергии, которая проходит через оптоволоконный кабель нужно особенно строго учитывать радиус изгиба кабеля.
  • Степень коррозии зависит от климатических условий места, где будет размещаться трасса. Оцинковка лотка различными материалами нужна для увеличения его стойкости. Уровень антикоррозийной защиты напрямую зависит от толщины оцинковки. Гальванически оцинкованные лотки с толщиной оцинковки до 10 мкм хорошо использовать для их размещения внутри помещений. Лотки, оцинкованные методом горячего погружения и имеющие толщину слоя до 60 мкм, нужно использовать при наружном размещении трасы. А изделия из нержавеющей стали целесообразны в химической или пищевой промышленности, при размещении трассы в тоннелях.

Помните, что главная задача, которую выполняют металлические лотки – защита от внешних факторов. В связи с этим правильно выбранный продукт и качественная сборка будут гарантировать лучший технико-экономичный результат.

Сопроводительная документация

Предприятие-изготовитель должен сопровождать продукцию монтажной и эксплуатационной документацией (руководством), в которой отображается следующая информация:
— указание по монтажу металлических коробов и лотков с перечислением мер по предотвращению недопустимых деформаций, которые могут привести к повреждению кабельных коммуникаций;
— сведения о линейной температурной деформации элементов кабеленесущей системы и способах ее компенсации;
— классификационные характеристики;
— диапазон значений относительной влажности воздуха (если она оказывает влияние на технико-эксплуатационные характеристики кабельных коробов и лотков);
— указания по заземлению кабельных лотков и коробов;
— условия транспортирования и хранения при температурах, отличающихся от номинальных (эксплуатационных), указанных в руководстве;
— габаритные, присоединительные и установочные размеры каждого из элементов, входящих в кабеленесущую систему;
— значение момента затяжки резьбовых соединений, которые собираются на монтаже;
— указания по рабочим и предельным нагрузкам (на кабельные лотки, опорные элементы и пр.);
— схемы, параметры и методику испытаний.

Оцените статью
Павел Поздняков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Металлические рукава и лотки для кабеля
Холодильник с двумя компрессорами или с одним — что лучше
