Установка тепловой завесы

Правила выбора — цифры, расчеты

Что нужно знать чтобы сделать правильный выбор? Замерить ширину и высоту дверного проема. По полученным данным и подбирается аппарат.

С оптимальной высотой все достаточно просто. Она обычно указывается в технических данных и паспорте устройства. Ищите такой параметр, как эффективная длина струи.Установка тепловой завесы

Максимальная высота установки должна быть больше или равна этой самой эффективной длине струи.

При вертикальном расположении берется в расчет ширина проема.

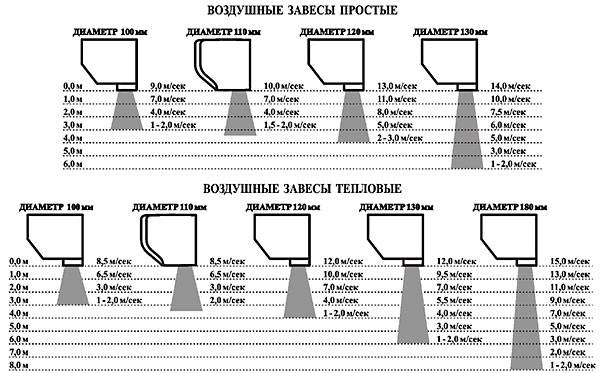

Главная задача при подборе той или иной модели — обеспечить скорость воздуха возле пола или в конце двери (вертикальный монтаж) более 2м/с.

При подборе ширины завесы придерживайтесь аналогичного правила.

Ширина тепловой завесы должна быть либо равна, либо немного превышать дверной проем.

При этом обращайте внимание именно на ширину сопла, откуда вылетает воздух, а не на общую ширину корпуса. Во многих аппаратах сопло занимает не более 70-80% всей длины

Сбоку от него могут располагаться кнопки включения и выключения, либо просто кусок закрытого пластика.Установка тепловой завесы

Естественно, что с этих боковых мест, никакого полезного теплового воздушного потока вы не получите.

Иногда существует вариант, когда в качестве экономии, все таки устанавливают завесу чуть меньше общей ширины проема. Все таки воздушный поток идет сверху не строго параллельно, а с нескольким расширением к низу (на 10-15%).Установка тепловой завесы

Но для такого монтажа должно быть соблюдено несколько условий:

отсутствие сквозняков

наличие тамбура

минимальная проходимость через дверь

Не у всех совпадают эти требования, поэтому лучше всего придерживаться основного правила.

Например:

ставите вы завесу только для отсечения холодного воздуха или хотите с ее помощью еще и поднять немного температуру

хорошо ли отапливается помещение

какая проходимость через проем

Например, для небольшой кафешки с тамбуром, вам хватит и 3-х киловаттной модели. А вот для магазинчика той же площади, с теми же дверями, уже потребуется от 9квт и выше.Установка тепловой завесы

Если не сильно вдаваться во все сложности, то можете взять на вооружение следующую формулу: 1квт=10м2

Согласно ей, для стандартного дверного проема, подойдет завеса с высотой монтажа 2-2,5м и тепловой мощностью от 3-х до 5квт. Воздухопроизводительность модели при наличии обычных дверей должна составлять до 900 м3/ч.Установка тепловой завесы

При нестандартных размерах проема исходите из следующих данных:

до 400м3/ч на 1м2 при потолках до 3м

до 600м3 на 1м2 при потолках выше 3м

Еще при выборе не забывайте момент, что данная штука является довольно шумной. Если вы планируете установить завесу в кафе или ресторане, где у вас будет приятная музыка, то без тамбура вам никак не обойтись.

Иначе шум и гул от вентилятора будет раздражать как ваших работников, так и посетителей. Весь эффект от сохранения тепла будет нивелирован.

Еще в ресторанах и кафешках обычно монтируют мощные системы вентиляции и вытяжки. Так вот, если большая часть свежего воздуха в помещение попадает через дверь, никакая тепловая завеса не спасет от проникновения холода.Установка тепловой завесы

Внутри будет постепенно образовываться область разряженного давления, и воздух с улицы по любому будет засасываться в такой «вакуумный» карман, какую бы мощную модель вы не выбрали.

Подводка коммуникаций

Необходимо учесть, что теплотрасса, должна обеспечить необходимое сечение (диаметр должен соответствовать техническим требованиям). И ещё, должен быть обеспечен необходимый проток теплоносителя, через тепловентилятор. Если диаметр труб и температура теплоносителя будет достаточными, но скорость движения (протока) очень слабой, это отрицательно скажется на тепловой мощности прибора!

Также, продумайте, как подвести электропитание, цепи управления. Просчитайте необходимые расстояния, для закупок нужного метража электропровода.

И ещё один момент. Убедитесь, что стена (или потолок), на которой будет закреплён тепловентилятор, достаточной прочности, выдержит нагрузку.

Устройство тепловой завесы

Упрощенно работу прибора, создающего воздушную преграду, можно представить, как совмещение нагревательных элементов и вентилятора. Нагретый воздух гонится вентилятором, а выходные воздуховоды и жалюзи формируют из него широкий и плоский поток, направленный вдоль защищаемого пространства.

Установка тепловой завесы

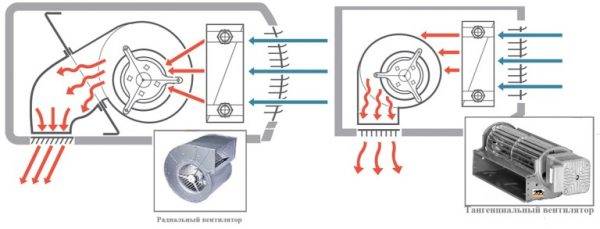

Упрощенное устройство тепловой завесы

Конечно, на самом деле все не так просто. Обычные вентиляторы осевого типа не годятся для создания широкого и равномерного потока воздуха. Для обеспечения качественного воздушного барьера применяются вентиляторы радиального и диаметрального типа. По форме это длинный цилиндр, с лопастями по всей длине.

Установка тепловой завесы

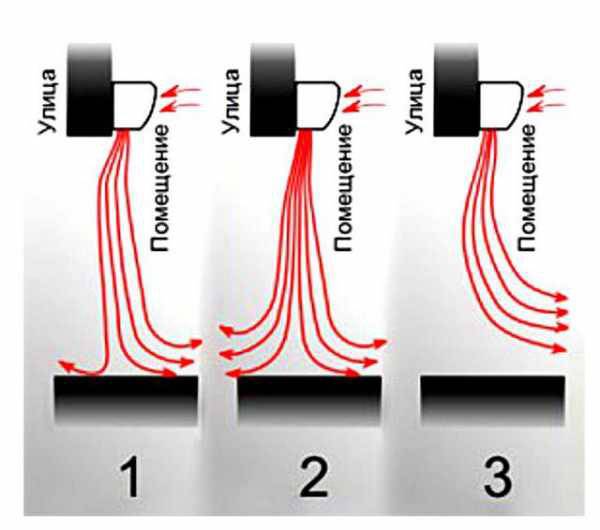

Схема работы тепловой завесы

Обычно такая турбина вращается электродвигателем, расположенным сбоку. Но встречаются варианты, в которых двигатель расположен посередине и вращает две турбины по обеим сторонам от себя. Такая конструкция требует усложненного устройства воздуховода, поскольку иначе посередине образуется узкий участок, в котором не создается воздушный экран.

Особенности устройств воздушной защиты различаются по месту установки, по типу нагревательных элементов и по способам управления.

Способ установки и выбор завес

Требования к организации завес сформулированы в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», раздел 7.7. Большинство тепловых завес предназначено для горизонтального монтажа над дверным или оконным проемом. При этом сама завеса расположена горизонтально и поток выходящего из нее воздуха направлен вниз. Такая завеса называется горизонтальной.

Иногда такая установка невозможна или нецелесообразна, например, при очень большой высоте проема или если двери открываются вертикально вверх. В таких случаях применяют вертикальные тепловые завесы, которые устанавливают сбоку от проема. Воздушный поток при этом будет направлен горизонтально. Высота (длина) вертикальной завесы должна быть не менее 3/4 высоты защищаемого проема, во всем остальном завеса ничем не отличается от горизонтальной.

По конструктивному исполнению воздушные завесы делятся на встраиваемые и наружного исполнения. Встраиваемые тепловые завесы предназначены для установки в подвесной потолок или короб, тогда как завесы наружного исполнения просто монтируются над обслуживаемым дверным проемом.

Очень важно правильно определить тип необходимой вам воздушной завесы. Определяющими факторами здесь выступают ширина дверного проема, высота установки и скорость воздушного потока. Специалисты предлагают применить следующие простые советы:

Специалисты предлагают применить следующие простые советы:

чем выше проем, тем больше должна быть скорость потока воздуха, выходящего из завесы;
воздушная завеса должна перекрывать весь дверной проем по ширине, поэтому ее длина должна быть не меньше ширины проема, а располагаться – как можно ближе к проему. Скорость потока воздуха, создаваемого горизонтальной воздушной завесой, должна быть достаточно большой, чтобы воздух достигал пола

В этом случае поток должен быть направлен вертикально или слегка наклонен в направлении помещения с холодным или загрязненным воздухом;
в больших проемах необходимо установить несколько воздушных завес в одну линию и вплотную одна к другой, создавая непрерывный поток воздуха;
в помещениях с большим внутренним объемом и несколькими входами и выходами обязательно надо учесть влияние силы ветра на сквозняки, возникающие в здании;
важно правильно выбрать скорость потока. Маломощная воздушная завеса не перекрывает высоту проема, а слишком мощный поток приводит к утечке теплого воздуха;
необходимое условие нормальной работы завесы – скорость выходящего из завесы потока воздуха на уровне пола должна быть не менее 2,7 м/с.

Популярные статьи  Соковыжималка своими руками: необходимые детали и инструкция по сборке

При одних и тех же размерах тепловая мощность завес может быть разной и выбирается из следующих соображений:

  • необходимость в дополнительном или основном обогреве помещения (тамбура);
  • место установки завесы и режим функционирования дверного проема (расположение у двери, открывающейся на улицу, в тамбуре или со стороны обогреваемого помещения, частота открытия дверей). Так, при работе на открытый проем может теряться от 50 до 70% мощности тепловой завесы;
  • наличие на объекте источника электроэнергии (или горячей воды) требуемой мощности. С тепловой мощностью тесно связан такой рабочий параметр завесы, как повышение температуры воздуха при прохождении через нагревательные элементы. Чем больше повышение температуры, тем меньше время, за которое завеса обогреет данный объем воздуха. У завес с электрообогревом повышение температуры составляет от 8 до 35 °С, у водяных – до 40…50 °С.

При определении стоимости монтажа завес надо учесть следующие моменты. Прежде всего объект следует осмотреть и обмерить в необходимом объеме, причем эта услуга оказывается заказчику бесплатно. Стоимость монтажа получается минимальной, когда завеса крепится к твердой монолитной стене и специальный крепеж не требуется, а силовой кабель требуемого сечения выведен к месту установки. Стоимость монтажа увеличивается, когда необходимо прокладывать силовой кабель от завесы до электрического щита, класть кабель в штробе или коробе, крепить завесу на специальных металлоконструкциях – веллерах, уголках, кронштейнах, подвесках, которые иногда надо еще изготовить.

Редакция благодарит компанию «Согласие» за помощь в подготовке данной статьи

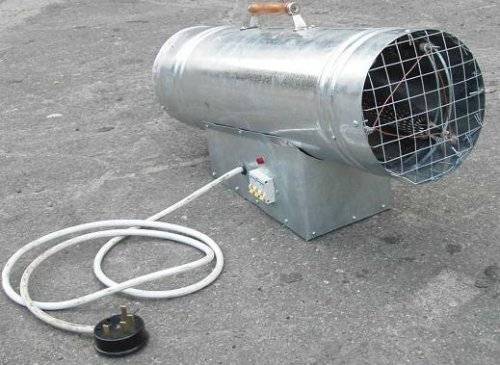

Особенности тепловентиляторов и их сфера применения

Они представляют собой компактные обогревательные агрегаты, которые при включении начинают сразу же обогревать воздух. Для отопления больших площадей такие приборы не подходят, но вполне способны обогреть одну жилую комнату. Все тепловентиляторы имеют три основных узла:

  • Корпус. Он предохраняет конструкцию и ее владельцев от непосредственного с ней контакта, поэтому об него нельзя обжечься. К тому же сам вентилятор защищен специальной металлической решеткой, через нее нагретый воздух направленно поступает в помещение.
  • Вентилятор. Этот элемент нагнетает воздух.
  • Нагреватель. Он может быть трубчатого, спиралевидного и керамического вида. Имеется еще и водяной, в котором нагревателем выступает горячая вода, подающаяся из труб отопления.

Принцип работы каждого из них схож: холодный воздух помещения захватывается вентилятором и поступает к нагревательному элементу, который обогревает и выпускает его уже горячим наружу.

Установка тепловой завесы

Данный вид обогревателей отличается скромной мощностью, но при своих малых габаритах вполне может справиться с обогревом небольшого помещения. При его использовании абсолютно исключена вероятность возгорания.

Принципы монтажа тепловой завесы Ballu

Правильная установка тепловой завесы

Прежде чем заняться какими-то подготовительными работами, следует детально ознакомиться со схемой, прилагаемой к прибору. Основное количество существующих моделей устанавливается в горизонтальном положении. Область нагнетания у таких приборов находится в нижней части.

Для проведения работ нужно подготовить такие инструменты:

  • скобы определенного размера для монтажа;
  • винты и гайки;
  • консоли;
  • болты М10 и анкерные;
  • уровень;
  • перфоратор;
  • отвертку.

Перед тем установить завесы, нужно предварительно их наживить. Для этого потребуется использовать от двух до трех саморезов. На задней панели есть отверстия, соответствующие имеющимся в передней части крепежам.

При монтаже можно воспользоваться французской отверткой, которую применяют для работ по дереву. Только тогда нужно будет воспользоваться страховочными скобами. Крепятся они на стену и устанавливаются либо в верхней или же в нижней части.

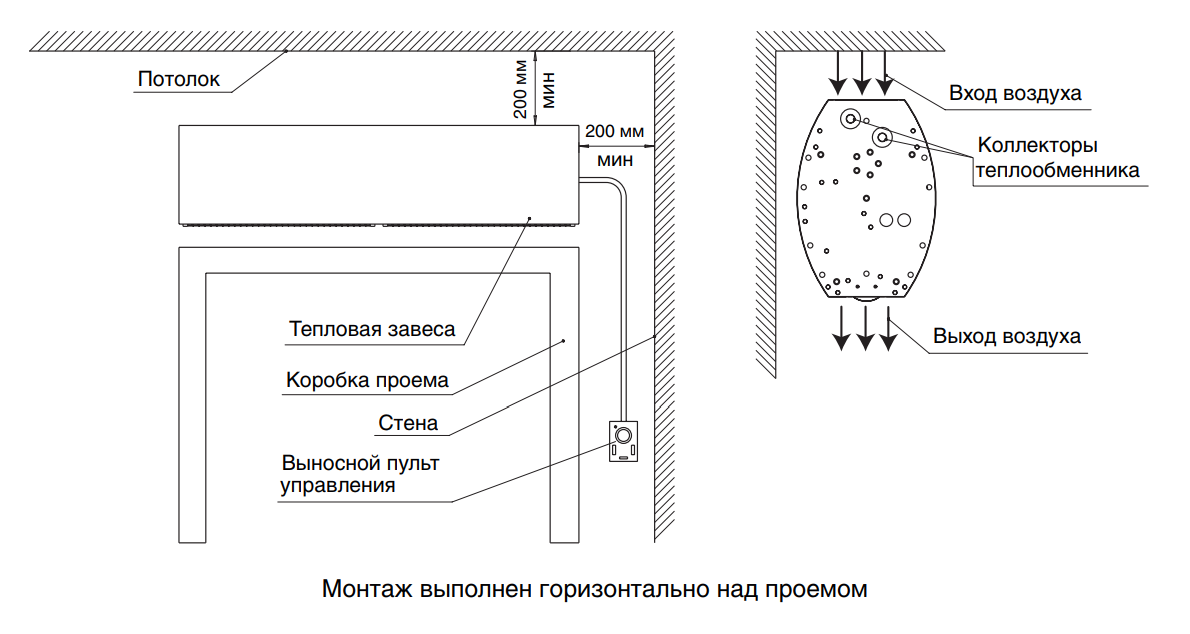

Нередко устройства фиксируют на винтах к стеновому проему или балке. В таком случае надо найти шесть отверстий, расположенных на задней панели прибора. Для этого потребуется иметь при себе шурупы с резьбой М6.

Если оказалось, что для горизонтальной установки прибора над входом мало пространства, можно его монтировать в боковой части от проема. Таким образом будет образовываться боковая подача воздушного потока. Если производится монтаж современной тепловой завесы в помещении со внутренней стороны, то работы необходимо проводить так, чтобы остался зазор для выхода воздуха. Но стоит учесть, что размещать устройство нужно максимально близко к торцевой части дверей и их долевой оси.

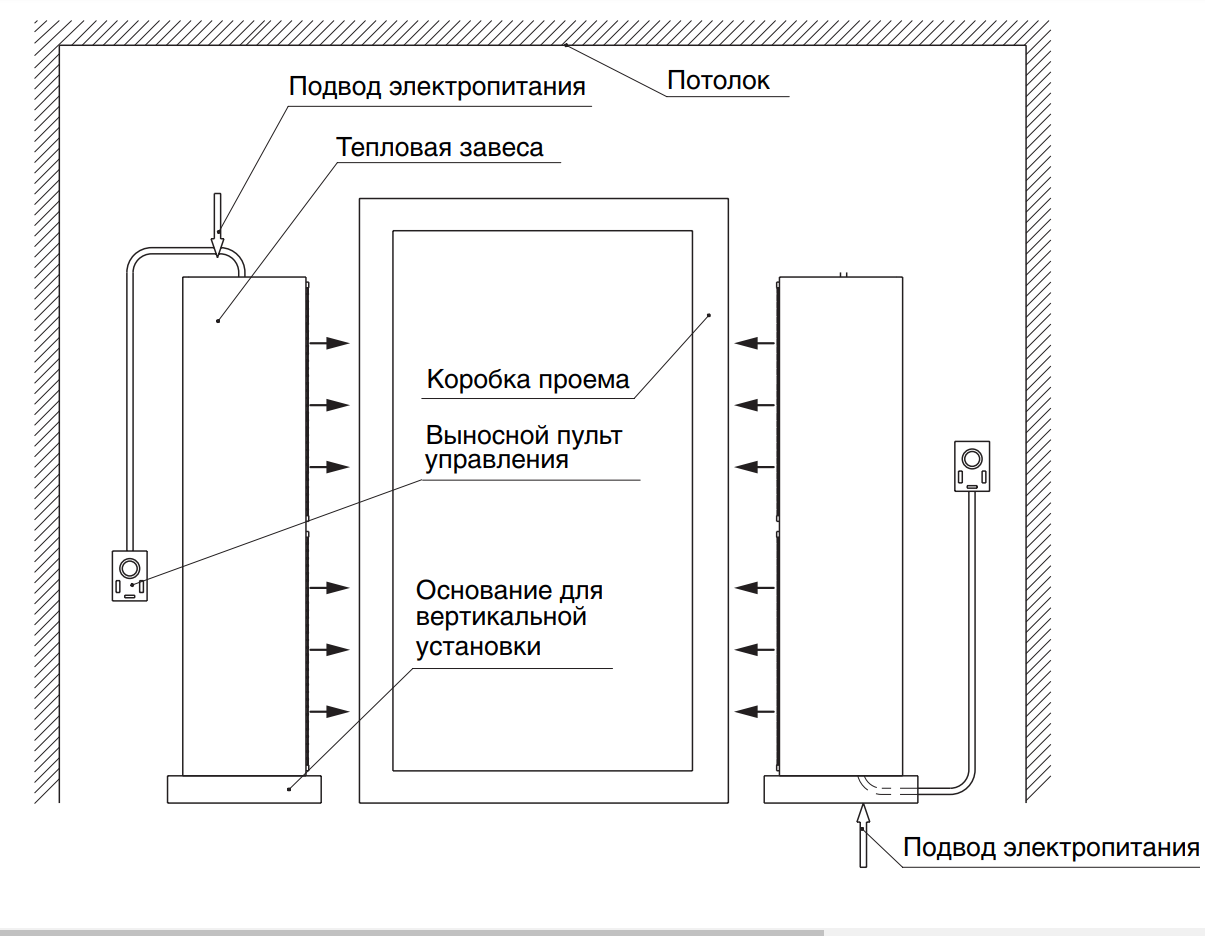

Для вертикальной тепловой завесы, состоящей из двух приборов, надо запастись парой специальных вставок. Их крепят анкерными к нижней части устройства и к полу. Общая высота колонны не должна превышать 3,5 метра. На верхнюю завесу следует разместить консоль, чтобы прикрепить оборудование к стене. Чтобы защитить приборы от механических повреждений, следует использовать специальные ограждения.

Подбор тепловых воздушных завес

К подбору воздушной завесы нужно отнестись очень внимательно, ведь цены на различные типы завес разнятся, а все мы естественно хотим сэкономить.Для упрощения подбора тепловой завесы можно применять зависимости: Для дверных и оконных проемов длиной менее 2 м производительность завесы берем 1200 кубических метров на метр длины. Для  завес длиной 1,5 м производительность будет больше 1800 м3/час, длиной 2 м– 2200 м3/час.  Если дверной проем 3-3,5 м нужна производительность завесы 1800 – 2200 м3/час на 1м длины. Подбор воздушных тепловых завес  происходит с учетом таких признаков:

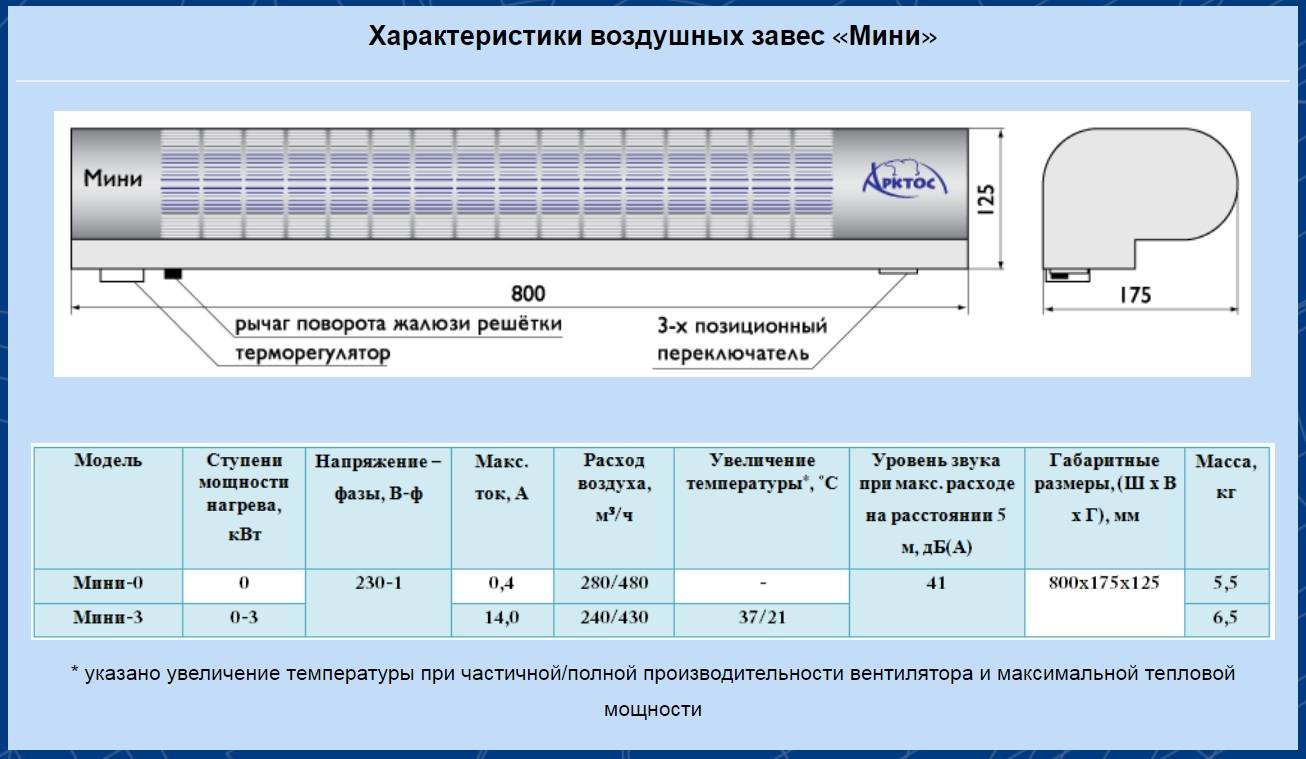

  1. Правильный подбор размера воздушных завес. Сейчас на рынке очень большой выбор тепловых завес. Говоря о подборе размера имеется ввиду длина воздушной завесы. Можно найти завесы длиной от 0,6 до 2 м. При подборе завесы необходимо учесть такой нюанс: длина воздушной завесы должна соответствовать ширине проема или же несколько больше . Если у вас проем больше 2 м, тогда поставьте вплотную несколько тепловых воздушных завес.
  2. Наверное, самым важным параметром, при выборе воздушной тепловой завесы, считается её производительность. Расход воздуха влияет  на скорость потока воздуха, высоту монтажа воздушной завесы  и даже на конструкцию сопла. Именно от производительности  по воздуху зависит цена на воздушную завесу. И если не хотите потратится лучше сделать предварительный расчет производительности тепловой завесы.
  3. Высота монтажа тепловых воздушных завес указывается производителем и зависит от производительности тепловой завесы.  Чем меньше производительность , тем ниже высота монтажа. Это очень важный вопрос ведь воздушные завесы с большей производительностью стоят дороже, но не нужно экономить, ведь если поставить дешевую завесу с меньшей производительностью воздушные массы просто не будут доходить до пола. Единственным возможным случаем здесь может быть монтаж двух воздушных завес меньшей мощности и  двойных дверей или же монтаж вертикальных воздушных завес. Что и наблюдается в большинстве супермаркетов страны.
  4. Мощность воздушной тепловой завесы. Она не влияет на цену завесы, но при подбое играет свою роль. Для проведения расчета мощности воздушных завес специалисты советуют принимать 1кВт мощности на 10 м2 с высотой потолков 2,8-3,0 м, если воздушная завеса будет исполнять функцию обогрева, если же нет, тогда возможно брать минимальное значение мощности, что значительно уменьшит расходы на эксплуатацию воздушной завесы.
  1. Тип нагревателя воздушной тепловой завесы. С предыдущей статьи известно, что по способу нагрева воздушные тепловые завесы бывают электрические и водяные. Так как электрические более популярны рассмотрим нагреватели электрических воздушных завес. Нагревательным элементом может выступать ТЭН  или спираль (спирально свитая металлическая проволока). Спираль имеет большой изъян – значительную температуру нагрева, что в свою очередь приведет к сжиганию кислорода. Этот изъян уменьшает срок службы тепловой завесы, поэтому предпочтение отдается ТЭНу.  ТЭН значительно дороже спирали, но и более надежнее.  На выходе из тепловой завесы мы никогда не получим горячий воздух, только теплый, это обеспечивается большой скоростью обдува. ТЭНовые тепловые завесы более долговечны и надежны, поэтому и  применяются на протяжении уже многих лет.
  2. Тип установки воздушных тепловых завес. Перед выбором воздушной завесы, необходимо определится со способом её монтажа, это может быть как вертикальный монтаж так и горизонтальный, и уже от этого будет зависеть подбор производительности и размер.
Популярные статьи  Ремонт и отключение газовой плиты своими руками

Виды тепловых завес

Как правильно выбрать тепловую завесу? Все существующие модели можно классифицировать по способу монтажа и типу теплоносителя.

По типу установки

На сегодняшний день существует три разновидности воздушно-тепловых завес:

  1. Горизонтальные. Классическое исполнение. Устанавливаются непосредственно над дверными (оконными) проемами. Как правило, это небольшие модели экономкласса, мощностью до 5-6 кВт;
  2. Вертикальные. Устанавливаться только вертикально сбоку от проема. Такой способ монтажа выбирается в том случае, когда в силу тех или иных причин горизонтальная установка невозможна или неудобна. Сегодня на рынке климатической техники присутствуют дизайнерские модели вертикального монтажа, выпущенные в виде колонн;
  3. Встраиваемые. Характеризуются тем, что корпус прибора полностью скрыт под подвесным потолком. Направленный поток воздуха выходит из сопла, спрятанного за декоративной решеткой.

Горизонтальная и вертикальная установка

С недавних пор на российском рынке климатической техники можно встретить универсальные тепловые завесы, которые могут устанавливаться как горизонтально над проемом, так и вертикально сбоку от проема.

По типу теплоносителя

В зависимости от способа нагрева воздуха, все тепловые завесы делятся на три группы:

  1. Газовые;
  2. Водяные;
  3. Электрические.

Газовые воздушно-тепловые завесы нагревают воздух посредством сжигания пропана. Это достаточно специфическое оборудование, которое устанавливается на крупных предприятиях с огромной проходимостью в пиковые часы. Такие системы не применяются в помещениях, площадью менее 60 м2. Характеризуются высоким КПД, стоимостью, эксплуатационными расходами.

Водяные воздушно-тепловые завесы выбирают, когда есть хороший доступ к системе ГВС или отопления. Принцип работы оборудования заключается в следующем: горячая вода из системы проходит через теплообменник, который обдувается турбиной. Из-за сложностей с подводом и доступностью теплоносителя, среди водяных завес нет моделей бюджетного класса, длиной до 1 м.

Главные плюсы таких моделей:

  • минимальное потребление электроэнергии;
  • низкий уровень шума в процессе работы;
  • доступная цена;
  • длительный срок эксплуатации;
  • высокие технические характеристики.

Электрические тепловые завесы очень популярны у наших соотечественников. Оборудование может применяться практически в любых условиях: от небольших окон и дверей (модели мощностью до 2,5 кВт), до промышленных ворот. Основные достоинства:

  • доступность теплоносителя;
  • простое управление.

Недостатком считается значительный расход электроэнергии в процессе эксплуатации.

Правильный монтаж тепловых водяных завес

Воздушно-тепловые завесы водяные подключаются к основному источнику тепла – системе центрального отопления или автономной котельной (при ее наличии).

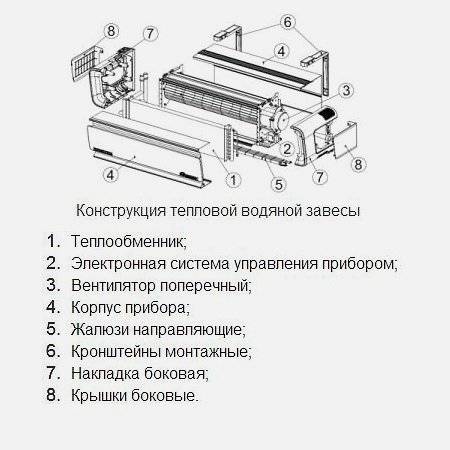

Конструкция завесы, работающей на горячей воде, состоит из:

  • воздуховодов, обрамляющих проем ворот или дверей;
  • теплообменника, на который подается теплоноситель;
  • электрического вентилятора;
  • трубопровода для подачи и отвода воды;
  • блока управления завесой.

Как правило, это большие и мощные устройства, основные места установки которых – коммерческие и промышленные помещения. Главное отличие между ними заключается в высоте проема, мощности нагрева и способе установки. Современные модели водяных завес представляют собой цельные конструкции, практически полностью готовые к установке. Требуется только произвести надежный монтаж и подключить к системе теплоснабжения. Вполне возможно, что возникнут определенные сложности, преодолеть которые при самостоятельной установке не получится. Этапы монтажа тепловой водяной завесы

  1. Монтаж воздуховода.
  2. Крепление корпуса завесы.
  3. Подвод горячей воды.
  4. Установка термостатов.
  5. Контрольный запуск при помощи пульта дистанционного управления.

Для защиты от некачественной водопроводной воды требуется установка фильтра грубой очистки. Если источник тепла расположен на удалении от тепловой завесы, устанавливается циркуляционный насос. Электрическое подключение выполняется согласно инструкции и правил использования электрооборудования. Водяную завесу монтируют с внутренней стороны проема как можно ближе к нему, чтобы обеспечить надежную преграду воздуху, поступающему с улицы.

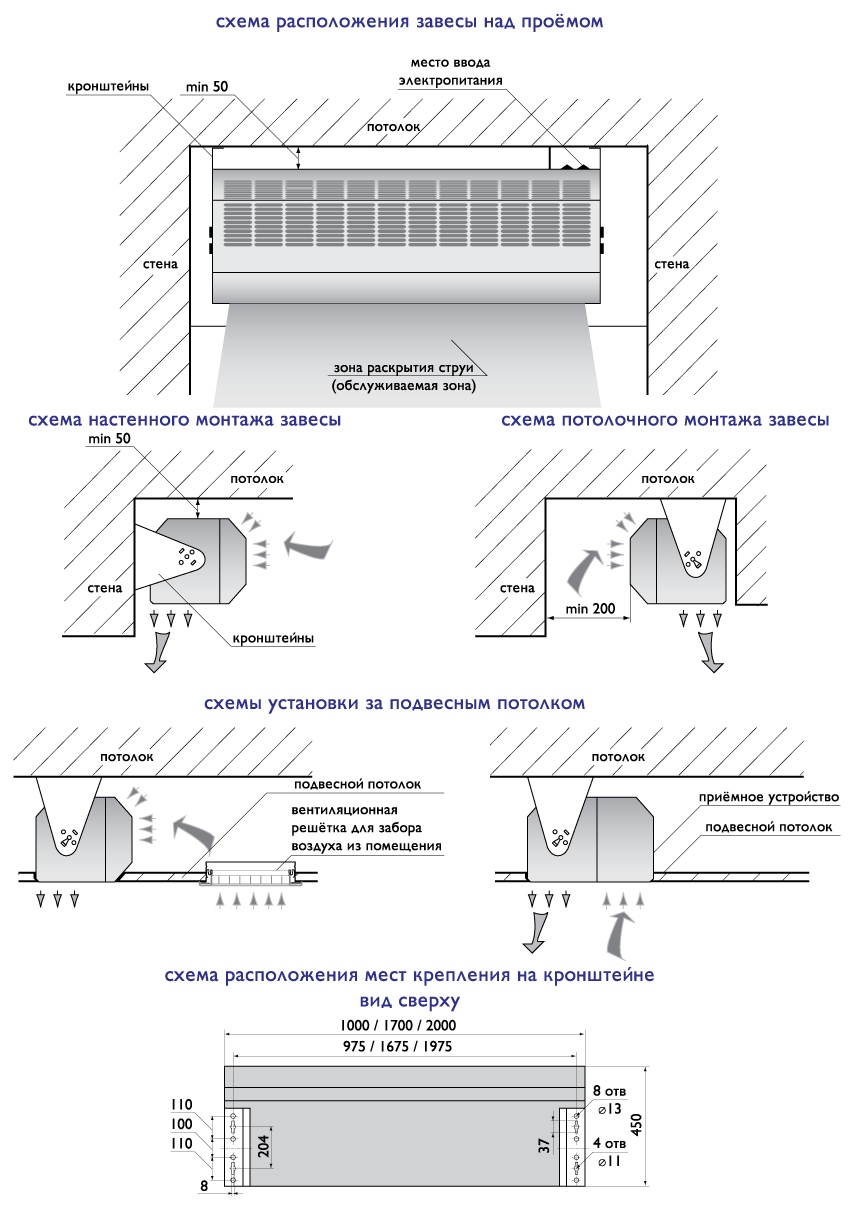

Виды завес по способу монтажа

В зависимость от вида установки тепловые завесы бывают:

Самый распространенный способ фиксации завесы – горизонтальная установка, когда устройство подвешивается сверху на двери или на ворота, а воздушные потоки направляются сверху вниз. В инструкции производителя всегда указывается рекомендованная высота установки. Если этот параметр не будет соблюдаться, то завеса не сможет работать эффективно.

Часто в помещениях с большими проемами длина устройства не позволяет полностью перекрыть проем, тогда устанавливают либо несколько горизонтальных моделей каскадом, либо применяют вертикальную установку. Нужно учитывать, что устанавливать вертикально горизонтально модель или горизонтально вертикальную нельзя, они имеют разные особенности конструкции.

Вертикальная воздушная завеса закрепляется с одной стороны или по обеим сторонам проема. Этот способ удобен тем, что перекрывать высоту проема полностью не требуется. Достаточно, чтобы такая завеса занимала 3/4 всей высоты.

Существуют также модели предназначенные для потолочной установки. Чаще всего они используются в помещениях, где нужно сохранить целостность дизайна. Все коммуникации отлично маскируются за подвесным потолком.

Подключение завесы к горячей воде

Для подачи воды монтируется смесительный узел, состоящий из запорной арматуры, 3-х ходового клапана, фильтра и байпаса. Чтобы предотвратить замерзание системы в зимний период, устанавливаются термостаты, которые срабатывают при понижении температуры в обратном трубопроводе до + 5 ?C. Подключение завесы с водяным нагревом обязательно нужно проводить через контакты термостата. В местах примыкания к проему трубопровод закрывается слоем качественной теплоизоляции.

Выполнить монтаж водяной тепловой завесы может только специалист, который проведет предварительный расчет, поможет правильно выбрать оборудование и установит его с соблюдением всех правил техники безопасности и рекомендаций производителя.

При монтаже особенно крупных конструкций могут потребоваться высотные работы и услуги автовышки. Поэтому лучше обращаться в фирму, специализирующуюся на установке такой техники.

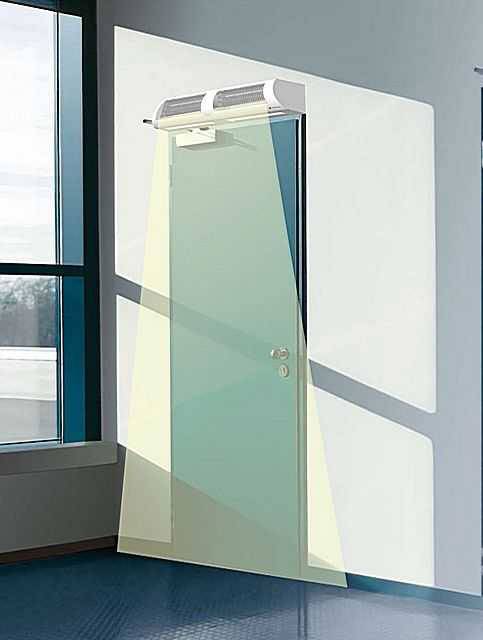

Монтаж тепловой завесы на входную дверь

В большинстве случаев для благоустройства квартир приобретают тепловые завесы, работающие от электричества и с трубчатым или ленточным теплообменником. Установить такое оборудование проще, чем кондиционер. Но несмотря на это, производители настаивают на том, чтобы монтаж был осуществлён специалистами. Однако любой хозяин, умеющий сверлить стены и вкручивать саморезы, сможет установить тепловую завесу своими руками.

Монтаж тепловой завесы можно провести самостоятельно

  1. Выбор места установки. Прибор можно монтировать непосредственно над проёмом, зафиксировав его на стене или потолке.
  2. Разметка. В соответствии с габаритами оборудования, на стене или потолке делают отметки. Монтаж осуществляется через крепёжные отверстия в корпусе. Все модели комплектуются монтажной панелью, кронштейнами или другими крепёжными элементами. В выбранном для установки завесы месте отмечают точки расположения креплений.
  3. Монтаж кронштейнов. С помощью сверла и дрели в нужных местах делают отверстия. Крепят кронштейны дюбель-гвоздями.
  4. Монтаж оборудования. Навешивают аппарат на кронштейны.
  5. Монтаж блока управления. В большинстве моделей для доступа к клеммным колодкам, силовому кабелю и кабелю управления ПДУ, необходимо снять переднюю панель. Она закреплена на 8 саморезах. После чего кабели закрепляют в корпусе с помощью хомутов или уплотнителей (чаще всего эти вспомогательные элементы не входят в комплектацию).
  6. Подключают оба кабеля к клеммным колодкам, ориентируясь на маркировку.
  7. Устанавливают переднюю панель.
  8. Подключают завесу к электросети.
Популярные статьи  Рейтинг ТОП-15 мотобуров — отзывы владельцев

Для оборудования с выносным управлением необходим монтаж блока, который выполняют в несколько этапов.

  1. Открутив 4 самореза, снимают переднюю крышку.
  2. Высверливают отверстия в стене.
  3. Крепят корпус к стене.
  4. Устанавливают переднюю крышку.

Во время монтажа важно не прикасаться к электродвигателю, так как присутствует риск нарушения соосности его вала и крыльчатки. Это может привести к появлению шума и вибрации во время работы тепловой завесы

Выпускаемые модельные линейки

Далее мы рассмотрим самые популярные в России модели тепловентиляторов Volcano. Их не очень много, поэтому с выбором можно определиться довольно быстро. Начнём с самых простых и маломощных моделей.

Установка тепловой завесы

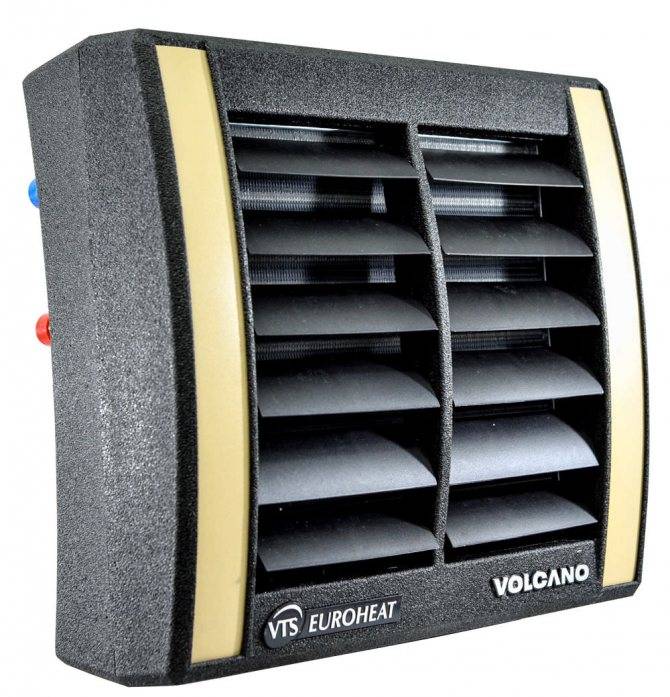

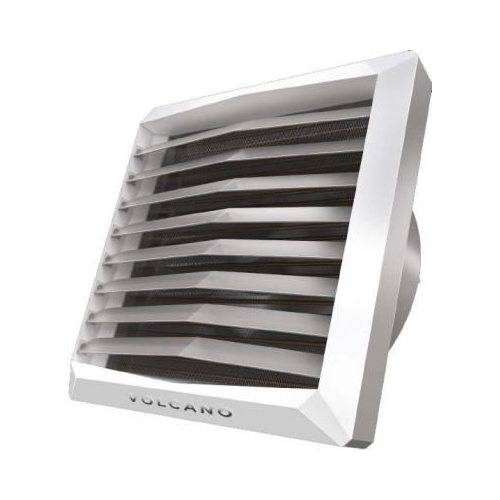

Volcano Mini

Данный модельный ряд включает в себя тепловентиляторы Вулкано Мини мощностью от 3 до 20 кВт. В их конструкции предусмотрены два теплообменника, в которые может поступать теплоноситель с температурой до +130 градусов. Мощность применяемых электродвигателей составляет 0,115 кВт при частоте вращения 1450 об/мин. Поток воздуха из недр данных вентиляторов вырывается вперёд на расстояние до 14 метров, обеспечивая прогрев довольно больших помещений. При работе в вертикальном положение высота тёплой струи составляет до 8 метров. Расход воздуха для тепловентиляторов Volcano Mini составляет 2100 куб. м/час. Благодаря этому они подходят для работы в составе систем отопления помещений малого и среднего объёма. Двигатели нельзя назвать самыми тихими – они шумят на уровне 52 дБ. Вес оборудования составляет 17,5 кг. Ориентировочная стоимость – от 21 тыс. рублей.

Установка тепловой завесы

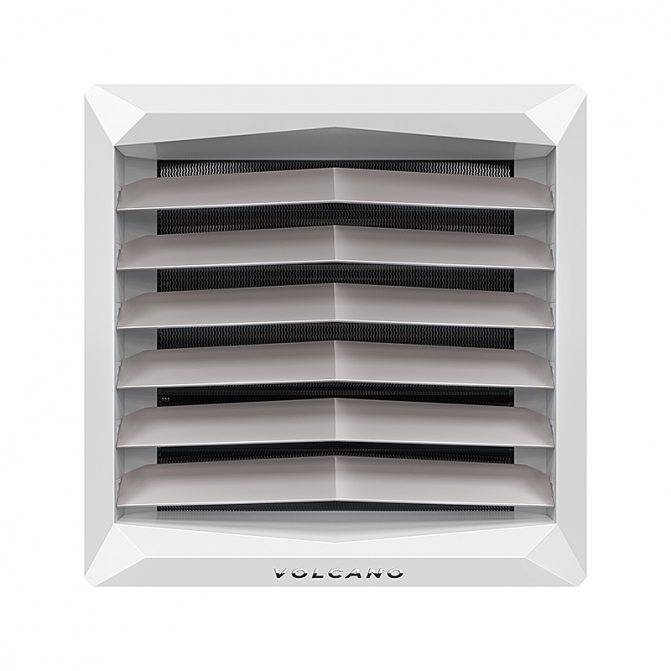

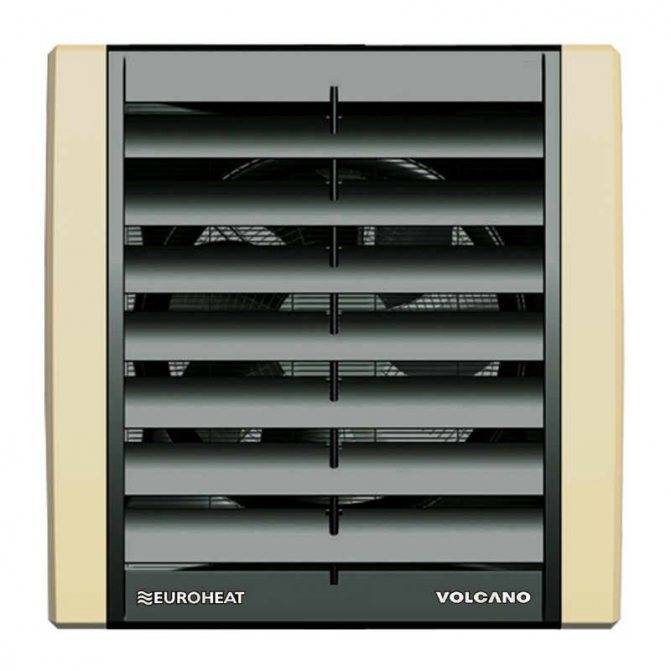

Volcano VR1

Перед нами довольно популярная линейка тепловентиляторов. Стоимость оборудования стартует с отметки 28,6 тыс. рублей без учёта возможных скидок. Мощность моделей варьируется в диапазоне от 5 до 30 кВт. Количество рядов теплообменников в агрегатах – 1 шт., их объём составляет 1,25 куб. дм. В качестве теплоносителя используется обыкновенная вода с максимальной температурой до +130 градусов. её давление не должно превышать 1,6 Мпа. Для прогона воздуха через теплообменники в данных тепловентиляторах используются электродвигатели мощностью 0,28 кВт с уровнем шума 56 дБ. Они питаются от однофазной сети с напряжением 220-230 В. Частота вращения электродвигателей составляет 1380 об/мин.

Установка тепловой завесы

Volcano VR2

Представленные тепловентиляторы обладают внушительными техническими характеристиками. Их мощность составляет от 8 до 50 кВт, что позволяет отапливать помещения большой площади – они хорошо подходят для спортзалов, автомастерских и супермаркетов. Максимальный расход воздуха для данных агрегатов составляет до 4850 куб. м/час. Теплоноситель – горячая вода с температурой до +130 градусов и давлением до 1,6 Мпа. Внутри тепловентиляторов Volcano установлены 2 ряда теплообменников, их суммарный объём составляет 2,16 куб. дм. За прогон воздушных масс отвечает небольшой электродвигатель мощностью 280 Вт. Для питания вентиляторов необходимо электропитание с напряжением 220-230 В. Длина горизонтальной струи тёплого воздуха составляет до 22 м, вертикальной – до 11 метров. Стоимость оборудования составляет от 32 тыс. рублей.

Установка тепловой завесы

Volcano VR3 EC

Этот модельный ряд включает в себя довольно мощные тепловентиляторы – их мощность варьируется от 13 до 75 кВт. Оборудование пропускает через себя до 5700 куб. м воздуха в час, показывая высокую производительность. Длина горизонтальной струи воздуха достигает 25 м, вертикальной – 15 м. За всё это отвечает электродвигатель мощностью всего 370 Вт – это энергосберегающая модель, потребляющая минимум электроэнергии. Водяные тепловентиляторы Volcano оснащаются сразу тремя рядами теплообменников. Их совокупный объём составляет 3,1 куб. дм, используемый теплоноситель – подогретая вода с температурой до +130 градусов, давление в отопительном контуре не должно превышать показатель в 1,6 Мпа. В конструкции вентиляторов используются особо прочные сорта пластика с защитой от ультрафиолетового излучения. Он выдерживает любые эксплуатационные нагрузки, успешно перенося жару, холод и воздействие влаги. Также серия отличается привлекательным дизайном и компактностью.

Установка тепловой завесы

Volcano Mini EC

Нельзя пройти и мимо этой серии, оснащённой всё теми же энергосберегающими электродвигателями. Данные тепловентиляторы оснащаются двумя рядами производительных теплообменников – за час через них проходят 2100 куб. м воздушных масс. Допустимые параметры теплоносителя стандартные – не выше 1,6 Мпа и не выше + 130 градусов, объём теплообменников составляет 1,12 куб. дм. За нагнетание в помещения теплого воздуха отвечает миниатюрный электродвигатель. Он потребляет всего 95 Вт электроэнергии, вращаясь с частотой 1450 об/мин. Несмотря на минимальную мощность, вентилятор создаёт горизонтальный поток воздуха длиной до 14 метров или вертикальный длиной до 8 метров. Оборудование отличается предельной компактностью – оно предназначено для обогрева малогабаритных помещений. Кстати, тепловая мощность тепловентиляторов Volcano Mini EC составляет от 3 до 20 кВт.

Чем управляется водяная завеса?

Водяную тепловую завесу сопровождают не менее двух переключателей, один из которых должен включать вентилятор, а другой — нагревательные элементы. Также могут быть установлены регуляторы мощности нагрева, которые имеют две или три ступени. Вентиляторы могут быть двухскоростными. Воздушная завеса может иметь термостат, отключающий устройство или элементы нагрева тогда, когда достигается заданная температура.

Установка тепловой завесы

Блок управления завесой

Есть встроенный и проводной пульт управления, все зависит от выбранной модели. Однако встроенный тип используется на завесах, имеющих небольшой размер, которые устанавливаются для окон и дверей. Это объясняется тем, что от расстояния зависит возможность доставать до кнопок. Соответственно, для водяных завес более рациональным является применение выносных пультов, которые можно устанавливать в нужном месте.

Иногда имеет место использование концевого выключателя, который удобен тем, что включает устройство лишь при открытых воротах. Получается, что выключатель начинает работать при открывании дверей или ворот. Его использование очень удобно на складах и в ангарах.
