Параллельное и последовательное соединение аккумуляторов между собой

Содержание

Почему увеличивается сила тока при параллельном соединении батареек?

Изучаю основы электричества (дабы поиграть с ардуино и малинкой). Закон Ома гласит, что СилаТока = Напряжение/Сопротивление. В то же время, Напряжение = СилаТока*Сопротивление.

И тут я читаю главу о последовательном и параллельном соединении батареек. Выясняется, что если соединить батарейки последовательно, то напряжение у них суммируется, а сила тока остается прежней, а если подключить параллельно, то напряжение прежнее, а сила тока суммируется.

А как же закон Ома? У нас что, меняется как-то сопротивление в этой пропорции. Или может закон Ома строго для конкретных типов электрических цепей (схем) работает. Почему при последовательном соединении при увеличении напряжения не усиливается сила тока. Как ток при параллельном соединении увеличивается без увеличения напряжения.

И посоветуйте хорошую книгу (можно популялизаторского толка) по электричеству, электронике для сильно начинающего.

Не правильно.

Исправная батарейка всегда создает разницу электрических потенциалов между выводами, эта разница называетсянапряжение . Соединяем последовательно — увеличивается напряжение. Соединяем параллельно — напряжение не меняется.

Никакого тока в батарейке нет. поэтому ток не может увеличиваться или уменьшаться! Ток это течение! Пока батареи не подключили к нагрузке, никакого тока нет! А когда подключили к нагрузке — ток будет зависеть от нагрузки.

Батарейки имеет внутреннее сопротивление, которое ограничивает ток который она может выдать в случаи короткого замыкание. (нижний ряд) и это сопротивления растет по мере ее разряда.

Но обычно это сопротивление значительно меньше сопротивления нагрузки (первый ряд). Тогда ток почти не измениться. Но батарейки будут работать дольше, так как через каждую из них идет меньший ток.

Помимо закона Ома, в электротехнике существуют и другие фундаментальные правила. Одно из которых — правило Кирхгофа. Согласно которому сумма токов в узел втекающих, равна сумме токов вытекающих, ну либо алгебраическая сумма токов в узле равна нулю.

Параллельное и последовательное соединение аккумуляторов между собой

Поэтому ток, который батарейка может отдать в узел, суммируется при подключении дополнительных батареек.

Когда мы говорим о силе тока применительно к источникам тока, то подразумеваем предельную силу тока, которые они способны выдать без повреждения. Кроме того, источники тока имеют собственное сопротивление, которое определяет ток короткого замыкания. Iкз = U/Rисточника.

При этом реальная сила тока в цепи с нагрузкой (в простейшем случае) считается по закону Ома для полной цепи: I = U/(Rнагрузки + Rисточника). Этот ток должен быть меньше предельно допустимого для источника.

При последовательном соединении батарей их напряжения суммируются, сопротивления тоже. А вот ток при последовательном соединении одинаков на всех участках цепи и, соответственно, предельный ток соединённых батарей будет равен предельному току одной батареи. Реальный ток всей цепи I = U*n/(Rнагрузки + Rисточника*n).

При параллельном соединении батарей ток будет распределяться между ними обратно пропорционально их внутреннему сопротивлению. Если батареи одинаковые, то ток цепи разделится поравну между ними и, соответственно, общий предельный ток соединённых батарей будет равен предельному току одной батареи, умноженному на количество батарей. Реальный ток всей цепи I = U/(Rнагрузки + Rисточника/n).

Источник

Технические ограничения

Если посмотреть на технические характеристики разрешенной величины тока, то обычно здесь больших цифр не увидишь. Так, обычно нельзя допускать, чтобы соединялись вместе аккумуляторы, емкость которых разнится от 5 до 25 раз (это как правило). Более того, данный аспект необходимо внимательно изучить, поскольку возможным является даже короткое замыкание. Риск его возникновения находится в диапазоне 15-70 емкостей самого малого аккумулятора (зависит от марки и технической реализации). Грубо говоря, чем меньше времени они функционируют, тем с большим значением тока можно работать. Так, если разница между ними составляет 5 раз, то это значит, что они смогут функционировать всё время (теоретически). Но вот если мы работаем со 20-кратным различием, то желательно, чтобы счет был на секунды. Многие производители источников питания указывают пороговые значения тока для своей продукции. Например, 2,6 А.

Типы и устройство источников питания

Существуют следующие типы автомобильный аккумуляторов:

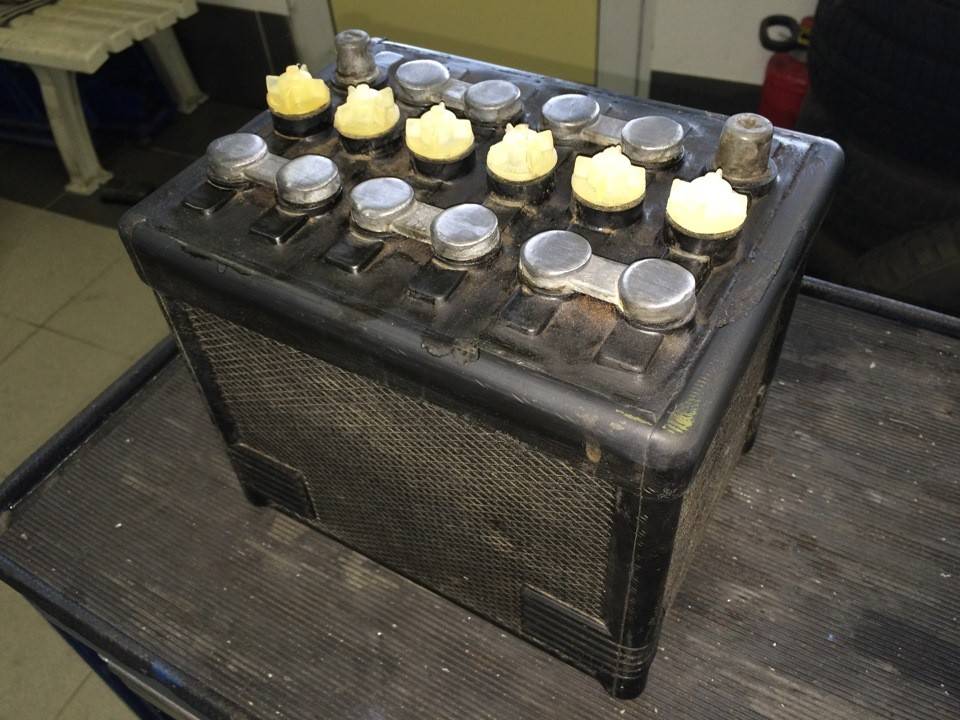

  1. Свинцово-кислотный аккумулятор. Этот источник питания состоит из пластмассового корпуса с шестью ячейками. В корпусе находятся свинцовые пластины, а в каждую ячейку залит электролит в виде жидкой кислоты.
  2. При условиях правильного обслуживания и эксплуатации, срок службы достигает 5-ти лет с момента приобретения.
  3. Свинцово-нетканый аккумулятор AGM. Источник питания AGM – это усовершенствованная свинцово-кислотная батарея. Благодаря улучшенным характеристикам и мощности, увеличился пусковой ток. Батарея AGM имеет цельный закрытый корпус и не требует технического обслуживания. Чаще используется на электромобилях.
  4. Свинцово-гелиевая батарея. В обыкновенном свинцовом аккумуляторе кислота находится в жидком виде в корпусе. В свинцово-гелиевой батарее – серная кислота с кремнеземом превращается из жидкости в гель. Это изобретение подходит для тех, кто нуждается в использовании АКБ в лежачем или наклонном положении из-за условий, связанных с конструкцией. Источник питания помещен в закрытый корпус и не требует технического обслуживания.
  5. Тяговые батареи. Мощнейший источник питания, один из лучших по состоянию на 2019г. Используется на электромобилях. Может непрерывно подавать электрическую энергию в электромобиль и выдерживать несколько циклов зарядки и разрядки. Тяговая батарея обеспечивает напряжение от 24 В до 96 В и электрическую зарядную емкость до 1000 А/ч. Срок службы составляет больше 10 лет.

К чему могут привести ошибки при соединении АКБ

Для исключения ошибок при соединении аккумуляторов желательно использовать специальные разъемы, исключающие ошибки при коммутации, например, переходники T-Plug. При неправильном подключении аккумуляторов в одной сборке могут быть допущены ошибки, которые могут привести к очень тяжелым последствиям:

  • при параллельном соединении образуется короткозамкнутый контур, в результате чего в аккумуляторах будет происходить бурная химическая реакция, которая очень быстро приведет к вытеканию электролита, деформации корпуса, возгоранию или даже взрыву;
  • при последовательном соединении с неправильной полярностью контур разомкнут, но при подключении нагрузки может появиться обратный ток через неверно подключенный элемент, что выведет его из строя;
  • при длительном коротком замыкании одного или нескольких аккумуляторов неизбежно возгорание изоляции, расплавление проводников, бурная реакция внутри АКБ, вытекание электролита, деформация корпуса, возгорание или взрыв;
  • при краткосрочном коротком замыкании контактов батарея останется работоспособной, но может произойти ухудшение состояния электродов внутри батареи, уменьшение емкости;
  • при использовании проводников, не рассчитанных на рабочие токи, они будут перегреваться, оплавится их изоляция, что может привести к короткому замыканию и вытекающим отсюда последствиям.

Подготовка к снятию батареи

Параллельное и последовательное соединение аккумуляторов между собой

Необходимость снятия и установки аккумулятора может возникнуть по нескольким причинам: замена на новый АКБ, необходимость зарядки, установка нового электрооборудования, ремонт узлов, к которым затруднён доступ, если стоит аккумулятор

Популярные статьи  Как выбрать фотоаппарат для качественного фото (компактный, мыльницу, зеркалку)

При замене старого аккумулятора на новый нужно обратить внимание на расположение клемм. Оно отличается у разных типов машин

Следует выбирать новую батарею с таким же расположением полюсов, какое было у старой, иначе провода могут не дотянуться до клемм.

Перед началом работ следует подготовить следующий инструмент:

  • рожковый ключ на 10 мм;
  • торцевой ключ на 12 или 13 мм с воротом (в зависимости от модели автомобиля);
  • защитные очки;
  • резиновые перчатки;
  • раствор пищевой соды.

Параллельное и последовательное соединение аккумуляторов между собой

Перед снятием нужно внимательно осмотреть аккумулятор на предмет нарушения герметичности пробок, трещин или потёков на поверхности. Электролит, который находится в АКБ, содержит в своём составе раствор серной кислоты и при попадании на кожу вызывает ожоги.

Можно ли соединять последовательно свинцовые аккумуляторы разной емкости?

И звестно, что внутреннее сопротивление аккумуляторов, изготовленных по одной технологии, примерно обратно пропорционально емкости аккумулятора. Поэтому, при протекании тока через последовательную аккумуляторную батарею, на свинцовых аккумуляторах разной емкости будут разные напряжения. Опасно ли это для отдельных аккумуляторов и для аккумуляторной батареи в целом? Рассмотрим по-отдельности режимы разряда и зарядки свинцовых аккумуляторов.

П редположим, мы заряжаем последовательную аккумуляторную батарею, состоящую из семи 12-вольтовых свинцовых аккумуляторов емкостью по 10 А*час и одного 12-вольтового свинцового аккумулятора емкостью 8 А*час. В начале все аккумуляторы разряжены. Зарядное устройство реализует алгоритм зарядки I-U с начальным током 1 А и конечным напряжением 110 В (13.8 В в среднем на аккумулятор).

П о данным производителя, при зарядке аккумуляторов постоянным током, напряжение на аккумуляторе Параллельное и последовательное соединение аккумуляторов между собойизменяется в соответствии с графиком справа. В начале процесса зарядки, зарядное устройство поддерживает ток 1 А, а суммарное напряжение на аккумуляторной батарее сложится из напряжений на отдельных аккумуляторах, напряжение для каждого аккумулятора можно определить по его зарядной характеристике (графику зависимости напряжения аккумулятора от времени, который приводится производителем в его технических характеристиках). В начале зарядки на свинцовом аккумуляторе в 8 А*час будет около 12.3 В, а на всех аккумуляторах емкостью 10 А*час — примерно по 12 В на каждом. Начало зарядки абсолютно безопасно для всех 8 аккумуляторов.

Е ще через 3-4 часа, напряжение на аккумуляторной батарее достигнет предела — 110 В. Это напряжение разделится следующим образом: на аккумуляторах емкостью 10 А*час будет чуть больше 13.5 В, а на аккумуляторе емкостью 8 А*час — больше 15 В. Система рекомбинации газов, выделяющихся в этом аккумуляторе, перестанет справляться c нагрузкой, предохранительные клапаны аккумулятора откроются, аккумулятор начнет терять воду, а с ней и емкость. В то же время, все аккумуляторы емкостью 10 А*час будут недозаряжены. Следовательно, при зарядке свинцовых аккумуляторов соединенные последовательно аккумуляторы разной емкости будут все больше и больше расходиться по своим параметрам — ″разбегаться″.

Р ассмотрим теперь разряд все той же аккумуляторной батареи из 8 свинцовых аккумуляторов током 1 А. Пусть система построена так, что при уменьшении напряжения до 84 В срабатывает защита от глубокого разряда, и разряд прекращается. Начальное состояние всех свинцовых аккумуляторов — ″полностью заряжены″. Через 7-8 часов после начала разряда, аккумулятор емкостью 8 А*час полностью разрядится. Напряжение на нем составит 10.5 В. Напряжение на остальных аккумуляторах батареи будет в это время чуть больше 11 В на каждом. Значит суммарное напряжение на аккумуляторной батарее еще далеко от конечного напряжения разряда 84 В и составляет примерно 10.5 * 7 + 11.1 = 88,2 В. Поэтому вся аккумуляторная батарея продолжит разряжаться, в том числе и многострадальный аккумулятор емкостью 8 А*час. Напряжение на нем будет очень быстро падать, в то время, как остальные свинцовые аккумуляторы практически не будут разряжаться. Когда напряжение на нем достигнет примерно 7 В, система отключит нагрузку, но будет уже поздно — аккумулятор будет в состоянии глубокого разряда и потеряет часть емкости.

Т еперь становится понятно, что последовательно можно соединять только свинцовые аккумуляторы одинаковой емкости, иначе аккумуляторная батарея будет быстро выходить из строя. Рекомендуется использовать для последовательного соединения свинцовые аккумуляторы одного типа, одного завода и из одной партии. Если в аккумуляторную батарею предполагается объединить более двух свинцовых аккумуляторов последовательно, очень желателен еще и предварительный подбор аккумуляторов по емкости и напряжению с помощью тестеров аккумуляторов

Рекомендации по созданию аккумуляторных батарей

  • При последовательном и параллельном соединении все аккумуляторы должны быть одного типа, возраста и иметь одного производителя. Емкость аккумуляторов при последовательном подключении должна быть одинаковой, параллельно можно соединять между собой аккумуляторы разной емкости.
  • Если при последовательном подключении, один аккумулятор выходит из строя, в батарее необходимо менять все аккумуляторы. Если один аккумулятор выходит из строя при параллельном подключении, его удаляют, а оставшиеся используют до тех пор, пока они не выработают свой ресурс. После этого аккумуляторы заменяют.
  • Не увеличивайте емкость батареи с помощью аккумуляторов, установленных в другом помещении. Аккумуляторы, расположенные в разных местах, будут работать при различной температуре окружающего воздуха, а их разряд и зарядка будут происходить неравномерно. Это еще больше увеличит разницу температур и приведет к преждевременному старению и выходу батареи из строя. Если аккумуляторы заряжаются или разряжаются высоким током может произойти термический разгон и взрыв.

    Подключение зарядного устройства к батарее параллельно соединенных аккумуляторов.

  • Если ток заряда или разряда аккумуляторов в течение продолжительного времени составляет 200 А при напряжении 12 В (100 А при 24 В), выделяется значительное количество тепла. Чтобы его рассеять, используйте принудительную вентиляцию. Для этого во входной воздушный патрубок батарейного отсека установите пожаробезопасный вентилятор. Вентилятор на входе уменьшает риск воспламенения водорода, выделяемого аккумуляторами. (Некоторые стандарты требуют принудительной вентиляции воздуха в любое время, когда аккумуляторы подключены к зарядному устройству с выходной мощностью более 2 кВт, то есть 167 ампер при 12 вольтах или 83 амперах при 24 вольтах).
  • Регулятор напряжения любого мощного зарядного устройства должен иметь датчик температуры, который уменьшает напряжение зарядки при нагреве аккумуляторов
  • Аккумуляторные батареи большой емкости с высоким током заряда и разряда устанавливают в жилых отсеках только в герметичных емкостях с вентиляцией, выведенной наружу.

Подсоединение дополнительного источника энергии к основному аккумулятору должно проводиться с учетом некоторых особенностей, которые позволяют повысить их эффективность и продлить срок эксплуатации. Правильное подключение позволяет после применения системы разъединить аккумуляторы и использовать их по отдельности. Основные рекомендации следующие:

  1. Оба источника энергии должны находиться в хорошем состоянии. Практически все аккумуляторы после нескольких циклов полной разрядки и зарядки изнашиваются, приходят в непригодность. Разрушение применяемых пластин становится причиной возникновения короткого замыкания, которое повреждает устройство в большей степени. Если использовать новый и изношенный аккумулятор, то второй будет поглощать энергию первого. После длительного применения подобной схемы разрядятся оба источника энергии.
  2. Большая часть схем предусматривает использование коммутатора для дополнительного аккумулятора. Подобный прибор позволяет использовать энергию первой батареи, но при этом сохранять емкость второго. Правильно подключенный коммутатор существенно расширяет возможности батареи.
  3. Если связка нескольких источников питания создается для транспортного средства или лодки, то нужно предусмотреть установку более производительного генератора. Не стоит забывать и о возрастающей нагрузке на применяемую проводку для передачи энергии. Малая мощность генератора может привести к тому, что созданная батарея не будет заряжаться полностью. Кроме этого, возрастает нагрузка на самозарядное устройство.
  4. Все применяемые батареи должны быть одинаковой мощности. Это связано с тем, что разная мощность приводит к износу одного из применяемых источников энергии.
  5. Между применяемыми батареями должно быть небольшое количество пространства. За счет использования коротких шнуров существенно повышается эффективность создаваемой схемы. Применяемые провода создают дополнительное сопротивление и приводят к потере энергии.
  6. Емкость используемых источников электроэнергии должна отличаться незначительно. Только в этом случае они смогут прослужить на протяжении длительного периода. Допустимое отклонение составляет всего 5 раз.
Популярные статьи  Старый пылесос: что можно сделать своими руками?

Инструкция подключения 2 аккумуляторов

Независимо от того, используете ли вы параллельное подключение для большего времени работы или последовательное для большей скорости, убедитесь, что вы следуете этим рекомендациям:

Установите соответствующее передаточное число (пиньон-спур)

Обратитесь к инструкции модели и следуйте рекомендациям по выбору передаточного числа для работы с двумя батареями. В инструкции может быть указана информация об установке пиньона для езды на высоких скоростях. Используйте эту настройку ТОЛЬКО для заездов на твердых ровных поверхностях. Избегайте многочисленных повторных ускорений, чтобы предотвратить чрезмерные нагрузки на двигатель, регулятор оборотов и батареи.

Контролируйте температуру

При работе модели с двумя батареями следите за тем, чтобы регулятор оборотов и двигатель не перегревались. Остановите модель и дайте ей остыть, если активирована защита от перегрева регулятором оборотов или температура двигателя превышает 90 ° С. (Температурный датчик TRA4091 является полезным аксессуаром для контроля температуры двигателя)

Увеличение массы влияет на управляемость

Дополнительная масса второго аккумулятора и разъема влияет на управление и характеристики модели. Шоссейные модели действительно лучше работают с двумя батареями, поскольку дополнительная масса улучшает “зацеп” и управляемость. Внедорожным моделям могут потребоваться более жесткие пружины, так как дополнительная масса аккумулятора может привести к тому, что подвеску будет “пробивать” при жестких прыжках и приземлениях (дополнительные жесткие пружины обозначены в инструкции жирным шрифтом среди деталей, которые входят в комплект вашего автомобиля).

Использование двух LiPo аккумуляторов

Модели Traxxas 1/16 VXL, оснащенные регулятором скорости VXL-3m, могут использоваться с батареями 2S LiPo TRA2820 и 3S TRA2823. Вы должны активировать функцию обнаружение низкого напряжения перед установкой батарей LiPo. Аккумуляторы LiPo могут устанавливаться в конфигурации с двумя батареями, используя только разъем для параллельного соединения TRA3064. НЕ используйте разъем для последовательного соединения с батареями LiPo. Это приведет к перегрузке регулятора оборотов и возможном выходе его из строя. Если вы решите установить два LiPo аккумулятора, рекомендуется использовать пиньон, который на два зуба меньше, чем изначально установленный на модели. Это позволит предотвратить чрезмерный нагрев электроники из-за длительного времени работы, которое вы получите при использовании пары LiPo аккумуляторов.

Коллекторные модели Traxxas 1/16 оснащены регулятором оборотов XL-2.5, который имеет встроенный детектор низкого напряжения. Это означает, что он может работать с батареями 2S LiPO. Обязательно проверяйте температуру вашего двигателя, так как увеличенное время работы, достигнутое с помощью LiPo батарей, может привести к перегреву и неисправности щеток двигателя.

Если же у вас остались вопросы после прочтения данной статьи — смело звоните +, или пишите – , приходите к нам! Наши менеджеры и продавцы с радостью ответят и проконсультируют по любым вопросам, а сервис-мастер окажет техническую поддержку. Ждем вас!

Особенности и схемы последовательного и параллельного соединения

Каждая из схем имеет свои особенности, которые нужно учитывать, чтобы АКБ не вышли из строя.

Параллельное соединение — для увеличения ёмкости

При параллельном подключении аккумуляторов ёмкость складывается. Например, если подключить 5 накопителей на 1200 мАч, то получим 5 х 1200 = 6000 мАч. При параллельном соединении напряжение, выдаваемое этой конструкцией, будет таким же, как и у одного элемента конструкции.

Параллельное и последовательное соединение аккумуляторов между собой

В параллельную сборку можно объединять аккумуляторы только с одинаковым напряжением. Если этот показатель будет отличаться, то один из АКБ будет отдавать больший ток, и возникнет перегрузка. При условии равенства потенциалов можно объединять параллельно накопители разной ёмкости. Но если это равенство будет нарушено, пострадает накопитель меньшей емкости. Если напряжение на нем будет больше, чем на остальных, то через него будет протекать большой ток. Если меньше, то он будет заряжаться в режиме перегрузки.

Параллельное и последовательное соединение аккумуляторов между собой

Последовательное соединение — для увеличения напряжения

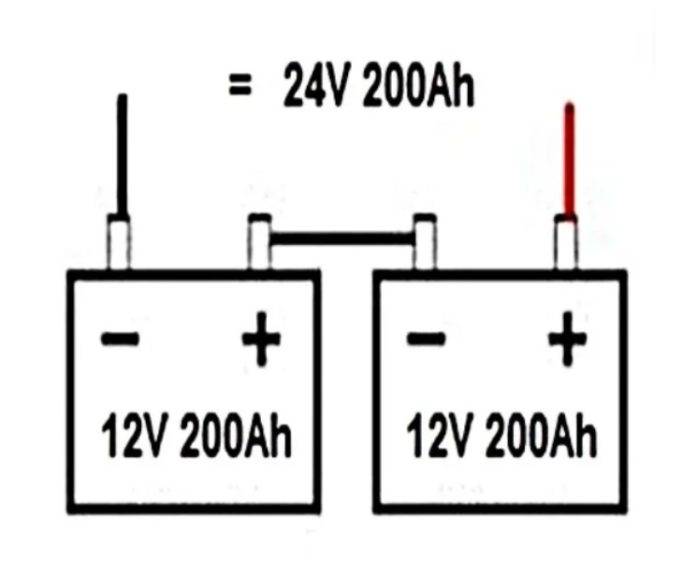

При последовательном соединении ёмкость сборки такая же, как и у одного аккумулятора, входящего в цепочку, а напряжение равно суммарной разности потенциалов всех элементов конструкции.

Параллельное и последовательное соединение аккумуляторов между собой

Объединять между собой можно только накопители одинаковой ёмкости. Давайте разберемся, почему.

При последовательном соединении сила тока на всех элементах цепи одинаковая, а разность потенциалов может различаться. Внутреннее сопротивление накопителя зависит от его ёмкости. При увеличении электрической вместительности сопротивление уменьшается. Поэтому при использовании АКБ разной емкости во время зарядки напряжение на одном накопителе будет выше допустимого, а при разрядке – ниже.

Давайте рассмотрим такой случай: есть конструкция из 10 элементов разной емкости, 5 из которых рассчитаны на 20 Ач, а один – на 10 Ач. Заряжать их будем током 2 А. Отрегулируем зарядное устройство так, чтобы оно отключалось при разности потенциалов 138 В (по 13,8 В на одну батарею).

При зарядке АКБ небольшой вместительности будет заряжаться быстрее. И когда она будет заряжена, остальные АКБ еще будут пополняться энергией. Произойдет перезаряд и электролит может закипеть, что может привести к возгоранию или взрыву. К тому же это отрицательно скажется на времени жизни аккумулятора.

Параллельное и последовательное соединение аккумуляторов между собой

При разряде такой сборки АКБ малой ёмкости разрядится раньше, когда остальные еще будут отдавать энергию. Произойдет глубокий разряд накопителя, это приведет к сульфатация пластин, что станет причиной быстрого износа батареи.

Параллельное и последовательное соединение аккумуляторов между собой

Смешанная схема

В комбинированной схеме подключения соединение аккумуляторов происходит последовательно и параллельно. Она нужна для того, чтобы одновременно увеличить и емкость, и разность потенциалов.

Подключение накопителей может происходить по такому сценарию:

  • сначала подключаем последовательно столько аккумуляторов, сколько необходимо, чтобы обеспечить требуемую разность потенциалов;
  • потом параллельно подключаем нужное количество сборок для обеспечения требуемой вместимости.

Параллельное и последовательное соединение аккумуляторов между собой

Можно ли и как правильно соединять обычные батарейки

Обычные батарейки можно подключать последовательно. Именно такое подключение используется во многих бытовых электрических приборах, например, в пульте дистанционного управления, детских игрушках, радиоприемниках.

Параллельное соединение батареек использовать не рекомендуется, потому что подобрать две батарейки с одинаковым напряжением невозможно. Между выводами возникнут разность потенциалов и паразитный ток, который будет разряжать одну из батареек. При последовательном соединении аккумуляторов одна из батарей будет просто заряжать другую, но батарейки не могут заряжаться.

Видео о подключении батареек:

Важно знать

Можно ли и как правильно соединять обычные батарейки

Обычные батарейки можно подключать последовательно. Именно такое подключение используется во многих бытовых электрических приборах, например, в пульте дистанционного управления, детских игрушках, радиоприемниках.

Параллельное соединение батареек использовать не рекомендуется, потому что подобрать две батарейки с одинаковым напряжением невозможно. Между выводами возникнут разность потенциалов и паразитный ток, который будет разряжать одну из батареек. При последовательном соединении аккумуляторов одна из батарей будет просто заряжать другую, но батарейки не могут заряжаться.

К чему могут привести ошибки при соединении АКБ

Для исключения ошибок при соединении аккумуляторов желательно использовать специальные разъемы, исключающие ошибки при коммутации, например, переходники T-Plug. При неправильном подключении аккумуляторов в одной сборке могут быть допущены ошибки, которые могут привести к очень тяжелым последствиям:

  • при параллельном соединении образуется короткозамкнутый контур, в результате чего в аккумуляторах будет происходить бурная химическая реакция, которая очень быстро приведет к вытеканию электролита, деформации корпуса, возгоранию или даже взрыву;
  • при последовательном соединении с неправильной полярностью контур разомкнут, но при подключении нагрузки может появиться обратный ток через неверно подключенный элемент, что выведет его из строя;
  • при длительном коротком замыкании одного или нескольких аккумуляторов неизбежно возгорание изоляции, расплавление проводников, бурная реакция внутри АКБ, вытекание электролита, деформация корпуса, возгорание или взрыв;
  • при краткосрочном коротком замыкании контактов батарея останется работоспособной, но может произойти ухудшение состояния электродов внутри батареи, уменьшение емкости;
  • при использовании проводников, не рассчитанных на рабочие токи, они будут перегреваться, оплавится их изоляция, что может привести к короткому замыканию и вытекающим отсюда последствиям.
Популярные статьи  Какое покрытие выпрямителя лучше подходит для волос?

Как соединить литиевые батарейки?

Для сборки аккумулятора из литиевых батареек можно применять:

  1. пайку;
  2. соединительные коробки;
  3. неодимовые магниты;
  4. точечную сварку.

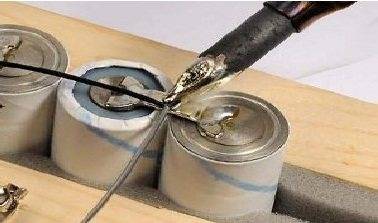

Пайку при заводской сборке применяют крайне редко, так как литиевый элемент разрушается от нагрева, теряя при этом часть своей ёмкости. С другой стороны, в домашних условиях пайка будет оптимальным способом соединения батареек, поскольку даже мизерное сопротивление на контактах значительно снизит суммарное напряжение на общих клеммах. Пользоваться нужно мощным паяльником на 100 Вт, и прикасаться им к литиевым батареям не более чем на две секунды.

Параллельное и последовательное соединение аккумуляторов между собой

Мощные редкоземельные магниты покрываются слоем никеля или цинка, поэтому их поверхность не окисляется. Эти магниты обеспечивают прекрасный контакт между батарейками. Если захотите припаять проводок к магниту, не забывайте о температуре Кюри, свыше которой любой магнит становится камушком. Ориентировочно допустимая температура для магнитов составляет 300°С.

Если пользоваться коробком для соединения аккумуляторов, то становиться очевидным большой плюс, поскольку так легче будет подобрать батарейки по напряжению или поменять испорченный элемент.

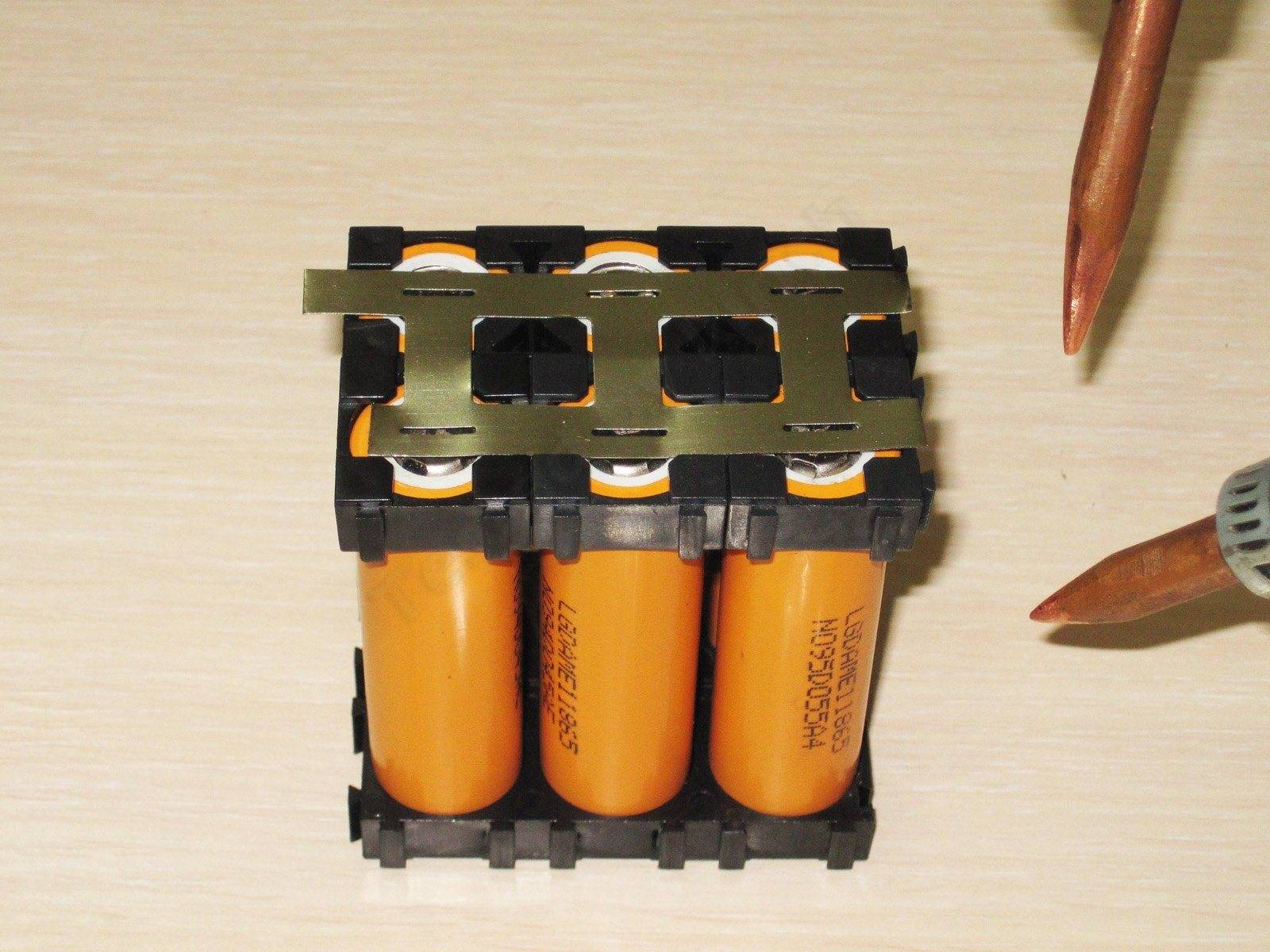

Точечная сварка — наилучший способ соединения литиевых элементов, используемый при сборке батарей для ноутбуков.

Об экономии при сборке мощных литиевых батарей для питания электроавтомобилей или систем автономного электроснабжения дома судить тяжело, так как в этих случаях присутствуют дополнительные затраты на оборудование управления и контроля.

Каким кабелем соединять

Сечение и материал соединяющих проводников выбирается исходя из тока нагрузки будущей сборки. Чем выше ток, тем больше должно быть сечение. Особенно это касается аккумуляторов, от которых требуется большая токоотдача (в электроинструменте и т.п.) – проводники небольшого сечения будут не только перегреваться, но и ограничивать максимальный ток.

Параллельное и последовательное соединение аккумуляторов между собойСоединение литий-ионных элементов шинками.

Для большинства случаев соединения аккумуляторов 18650 можно применить стандартные никелевые шинки – при достаточном сечении они не увеличивают заметно габариты сборки. Крепить их можно пайкой или точечной сваркой. Также шинками, только большей толщины, иногда соединяют ячейки стартерных кислотно-свинцовых аккумуляторов.

Параллельное и последовательное соединение аккумуляторов между собой

Если требования к токоотдаче невелики и разрядный ток также мал, вполне можно обойтись держателями аккумуляторов с пружинными контактами. В этом случае намного облегчается монтаж или демонтаж элементов.

Параллельное и последовательное соединение аккумуляторов между собойСборка батареи в пружинном держателе (холдере).
