Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

Полезные советы как выбрать газовый счетчик

Существует несколько правил, придерживаясь которых вы сможете грамотно подобрать прибор учета газа для своего жилья. К основным таким правилам специалисты относят:

  1. Не старайтесь экономить на покупке. Ваш счетчик должен быть качественным, а не дешевым, поскольку, купив прибор сомнительного качества, вы через некоторое время столкнетесь с такими проблемами, как ошибки в измерениях, короткий межповерочный интервал, а также прочие поломки механического характера;
  2. Для бытового использования достаточным будет установка мембранного газосчетчика, который зарекомендовал себя, как достаточно надежный. При этом потери давления газа должны быть минимальными, а сам счетчик оснащен защитой от несанкционированных вмешательств. Качественный мембранный (диафрагменный) счетчик газа может прослужить до 20 лет.
  3. При выборе прибора учета обязательно нужно учитывать его пропускную способность. Если в вашем жилище установлена только газовая плита на 2 конфорки, то достаточным будет установка газосчетчика G1,6, а если имеется еще и газовая колонка, то лучше применять счетчик G2,5, который пропускает газа до 4,0 м³/час. Если ваша квартира дополнительно оборудована газовым отопительным котлом, то расход такого устройства (как правило, указывается в паспорте изделия) обязательно нужно учитывать при выборе прибора учета.

Характеристики, которые должен иметь выбранный вами прибор учета газа, следующие:

  • пожаробезопасность;
  • потери давления должны быть сведены к минимуму;
  • прибор учета должен стабильно работать в межповерочном интервале;
  • должна иметься защита от стороннего вмешательства;
  • эксплуатационный ресурс должен быть высоким (до 20 лет и более).

Кроме того надежный и удобный счетчик должен иметь компактные габаритные размеры и быть нечувствительным к загрязнениям.

  • В ходе покупки газосчетчика следует уточнить, с какой именно стороны будет идти газ через прибор учета. В зависимости от этого выбирается модель счетчика газа для квартиры с левым или правым направлением потока газа;
  • Следует учитывать, что счетчик, который был куплен не в газовой организации, потребует выполнения поверки, которая является платной;
  • Обязательно нужно установить сетчатый фильтр, который предохранит газовый расходомер от попадания внутрь частиц металла из газопровода и прочих загрязнений;
  • Установка прибора учета расхода природного газа должна производиться исключительно специалистами сертифицированной организации.

Отдельно нужно отметить, что каждая модель газового счетчика имеет свои особенности монтажа. Для установки счетчика нужно выбрать проверенную компанию, поскольку для последующего получения разрешения на использования газового расходомера понадобиться четкое соблюдение многих условий. Только квалифицированный специалист может произвести установку правильно, что не вызовет последующих осложнений при вводе прибора в эксплуатацию.

В завершении хотелось бы отметить, что, выбирая газовый счетчик, нужно отнестись к покупке со всей ответственностью и руководствоваться теми рекомендациями, которые изложены в этой статье.

Разновидности квартирных приборов учета

Сейчас производятся нескольких типов устройств учета газа, отличающихся следующим принципом работы:

Мембранный (диафрагменный) счетчик газа

Это вид прибора изготавливают с фланцевым или резьбовым соединением. В корпусе размещено нескольких резервуаров, один из них наполняется газом оказывая давление на диафрагму. Когда резервуар наполняется, механизм срабатывает и газ начинает поступать в следующую камеру.

Процесс цикличен, и устройство подсчитывает сколько раз диафрагма перемещалась. Основываясь на объеме камер, прибор так же подсчитывает, сколько израсходовано объема газа.

Устройство диафрагменного счетчика газа

Используют данный тип счетчика при значительных затратах газа. Это надежные приборы, могут служить – двадцать лет, но для них поверку проводят раз в 10 лет. Минус этих устройств в том, что они большого размера и производят шум.

Роторный (ротационный) счетчик газа

Эти приборы привлекают тем, что обладают значительной пропускной способностью при небольших размерах и почти не издают шум. Эти небольшие изделия устанавливают в квартирах и жилых домах. Устанавливают их исключительно на вертикальную трубу, в которую газ поступает сверху вниз.

Принцип функционирования счетчика следующий. В корпусе прибора находится камера, в которой установлены 2 ротора. Газ, поступающий в устройство, вращает роторы.

Устройство роторного счетчика газа

Важно! Роторный счетчик который вы решили приобрести, должен быть качественно собран. Нельзя чтобы в корпусе была нарушена герметичность, самое слабое место – стекло циферблата.. Так же важно, чтобы роторы были хорошо подогнаны между собой и легко вращались, чтобы работе не мешало трение

Всё это влияет на срок службы прибора

Так же важно, чтобы роторы были хорошо подогнаны между собой и легко вращались, чтобы работе не мешало трение. Всё это влияет на срок службы прибора

Роторные счетчики способны пропускать большой объем газа, надежны, не требуют наличия электроэнергии и не боятся кратковременных перегрузок.

Плохо в них то, что, если случайно повредить стекло циферблата, газ в большом объеме начнет поступать в помещение где он находится. Межповерочный интервал небольшой, поверки проводят через 5 лет. Прослужит устройство – 20 лет.

Струйный счетчик газа

Эти устройства используют при небольших затратах газа. Принцип работы основан на измерении частоты колебания потока поступающего газа. Он проходит сквозь сопло, в результате чего установленный пьезоэлемент колеблется и создает электрические импульсы, с их помощью устройство и подсчитывает количество прошедшего газа, передавая данные на жк-дисплее.

В приборе нет движущихся частей, по этой причине он служит очень долго (до 24 лет). Для работы необходимо питание, которое обеспечивается литиевой батареей. Прибор просто монтируют на трубу на резьбах, имеет небольшие размеры, не издает шум и измеряет точно. Поверку проводят через 12 лет. Существуют струйные модели, способные передавать замеры дистанционно («умные счетчики«). Можно приобрести изделие с термокорректором, его располагают на улице. Но корпус у них непрочный при установке вне дома требует защиты от повреждений.

В названии модели прибора есть цифра, которая говорит о его максимальной производительности.

Механический и электронный счетчики

Работа электронного счетчика основана на импульсах, говорящих о расходе газа. Прибор маленького размера, работает точно, не издают шум, возможна передача измерений на расстояние. Но стоят такие приборы дорого.

Популярные статьи  На какой сковороде лучше жарить блины

Механический прибор ориентируется на крутящий момент, возникающий под воздействием потока газа, через шестерни и ролики, данные измерений, отображаются на табло. Стоит такой прибор с простой конструкцией недорого. Не требует электропитания, но он сильно шумит и требует для установки много места.

Электронный прибор подойдет для установки в квартире, так как он требует мало места и не шумит. А механическое устройство придется установить на улице или расположить в подходящем техническом помещении.

Вихревые приборы учета

Они работают благодаря измерению частот колебаний потока газа, возникающих в потоке в процессе вихреобразования или колебания струи после прохождения дефлектора (тела создающего вихри).

Эти устройства используется редко, стоят они дорого и в основном устанавливаются на газораспределительных подстанциях.

Критерии выбора прибора

Пропускная способность – это основная характеристика, по которой нужно выбрать газовый счётчик. Она показывает, какое количество газа может пройти через счётчик за 1 час работы.

Для определения необходимой пропускной способности нужно сложить потребление газа всеми приборами, тем самым можно узнать максимальный объём потребляемого газа и подобрать счётчик с запасом. В частных домах потребление газа колеблется от 4 куб. м/ч до 10 куб. м/ч. Для упрощения подбора счётчика введена специальная маркировка:

  • G1,6 – пропускная способность 1,6 – 2,5 куб. м/ч;
  • G2,5 – пропускная способность 2,5 – 4,0 куб. м/ч;
  • G4 – пропускная способность 4-6 куб. м/ч;
  • G6 – пропускная способность 6-10 куб. м/ч;
  • G10 – пропускная способность 10-16 куб. м/ч.

G1,6 и G2,5 практически не применяются в частных домах в связи со своей малой мощностью. G10 также нечасто встречается, но уже из-за своей избыточности. Самый часто встречающийся газовый счетчик для частного дома это G4 или G6, они оптимальны для подсчёта расхода газа для среднестатистического дома.

Также счётчики различаются по своей конструкции, в частном секторе допустимо применение трёх разновидностей приборов учёта:

  • Электронные – точные, компактные, современные приборы учёта. Нечувствительны к внешним изменениям температуры. К минусам можно отнести их высокую цену и питание от встроенной батарейки, которая может перестать работать задолго до истечения срока поверки, которая составляет 10 – 12 лет. Электронный газовый счётчик можно применять в частном доме при умеренном расходе газа.
  • Роторные – компактные устройства, обладающие большой пропускной способностью и предпочитающие работать при постоянном расходе газа. Но монтаж допускается только на вертикальной трубе и срок поверки составляет всего около 5 лет.
  • Мембранные – шумные, но простые и качественные приборы учёта. Лидер для установки в частном секторе. Срок эксплуатации прибора составляет 20 – 30 лет. Поверку необходимо проходить раз в 10 лет. Все неудобства, связанные с большими габаритами и высоким уровнем шума, нивелируются их возможностью установки на улице.

Если счётчик будет устанавливаться за пределами дома, то лучше купить устройство с функцией термокоррекции. Несмотря на то что стандартный счётчик способен работать при температурах от -40 до +40, точность измерений при критических температурах оставляет желать лучшего.

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

Точные данные счётчик показывает при температуре около +20 градусов. В зависимости от температуры, газ может сжиматься или расширяться. Поэтому зимой счётчик будет выдавать показания меньше, чем фактически потрачено.

Летом же наоборот, цифры на счётчике будут больше. Кроме того, если на улице установлен прибор учёта без термокоррекции, то хозяину дома придётся дополнительно платить температурный коэффициент.

Стоимость газового счетчика для частного дома

Перед установкой прибора учета каждый потребитель задается вопросом о том, сколько стоит газовый счетчик для частного дома. Чтобы получить ответ, просто посмотреть цифровые значения цен в каталогах торгующих компаний будет недостаточно. Необходимо понять принцип работы учетных приборов, сопоставить различные варианты, познакомиться с мнениями опытных пользователей и только после этого оценивать стоимость того или иного прибора.

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

Средняя цена бытовых газовых счетчиков варьируется в пределах 2000-3000 руб

Полезный совет!При оценивании объективности стоимости счетчика следует учитывать как качество работы прибора, так и долговечность его эксплуатации.

Средний уровень цен бытовых газовых счетчиков составляет 2000-3000 руб.

Это мембранные модели отечественного производства с механическим способом подсчета и номинальной пропускной способностью до 6 м3/ч.

Например, газомер ВК G4 стоит 2200 руб.; прибор ВК G4Т имеет цену 3400 руб., где «Т» означает наличие механизма температурной компенсации.

Цена на «умные» счетчики достигает 10000 руб.

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

На стоимость счетчика газа влияет пропускная способность и механизм подсчета

На увеличение стоимости прибора газа, помимо особенностей механизма учета, в большой степени влияет пропускная способность прибора: чем она больше, тем выше цена счетчика.

Популярные модели газовых счетчиков для частного дома

Популярными становятся модели, которые хорошо себя зарекомендовали в процессе эксплуатации. Довольно часто даже цена уходит на второй план. Если же оба показателя устраивают потребителя, спрос активно возрастает.

Именно к таким приборам следует отнести счетчики «Гранд». Они могут иметь разную пропускную способность. Отличительными характеристиками данных приборов являются:

  • небольшие размеры;
  • энергетическая независимость;
  • несложный монтаж;
  • устойчивость к температурам и загрязнениям;
  • точность показаний;
  • большой гарантийный срок (12 лет).

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

Популярными у потребителей становятся те модели, которые хорошо себя зарекомендовали

Электронные счетчики «Гранд» очень редко выходят из строя. Монтировать их можно как в вертикальном, так и в горизонтальном положениях.

Одними из лучших газовых счетчиков для частного дома являются также газомеры «Бетар». Модели имеют довольно высокий технический уровень, многие дополнены функцией теплокоррекции. Приборы малогабаритные, устанавливаться могут как в вертикальной, так и в горизонтальной плоскости. Среди модельного ряда – аппараты с дистанционным управлением, которые можно подключать к автономной системе «Умный дом».

Полезный совет!Сведения о популярности отдельных моделей счетчиков основаны на отзывах пользователей и информации в интернете. При выборе прибора обязательно следует проконсультироваться со специалистом.

Газовый счетчик: какой лучше для частного дома

При выборе газового счетчика для частного дома необходимо учитывать следующие показатели:

  • количество единиц газового оборудования;
  • состав семьи;
  • место установки счетчика.

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

Приступать к выбору газового счетчика для частного дома, нужно после определения его месторасположения

От количества потребителей и видов установленных газовых приборов зависит объем использованного газа. При условиях размещения в доме только колонки и газовой печки вполне достаточно счетчика с пропускной способностью до 2,5 м3/ч. Стоит выбирать счетные приборы с маркировкой G-1,6. Если отопление в доме тоже газовое, подойдет счетчик G-4 или G-6.

Перед тем как выбрать газовый счетчик для частного дома, нужно определить его месторасположение. При наружном навешивании усиливается влияние температур, диапазон должен быть -40 – +50 °С. Следовательно, необходимо внимательно изучить паспортные данные перед приобретением прибора

Популярные статьи  Аэрофритюрницы: преимущества и недостатки

Немаловажной опцией для газового счетчика уличного размещения является терморегуляция. Встроенная функция избавит от необходимости использовать при расчетах оплаты дополнительный коэффициент

Полезный совет!При внешнем размещении газового счетчика с целью предупреждения воздействия солнечных лучей и влаги лучше приобрести готовый металлический защитный ящик. Он максимально герметичный, размеры соответствуют габаритам прибора.

Обзор основных моделей газовых счетчиков

Счетчик газа Elster BK G4/G4T

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

Устройство изделия выполнено по стандартной классической схеме. Для счетчика характерно использование специальных распределителей шиберного типа. Маленькие золотники таких распределителей гарантируют невысокую чувствительность к загрязнениям газа при оптимальной точности измерения.

Благодаря инновационным технологиям, конструкторские решения позволяют обеспечивать небольшую потерю рабочего давления, крайне низкий уровень шума, большую антикоррозионную стойкость изделия. Счетчик можно использовать для двух позиций направленности газа — слева направо и наоборот.

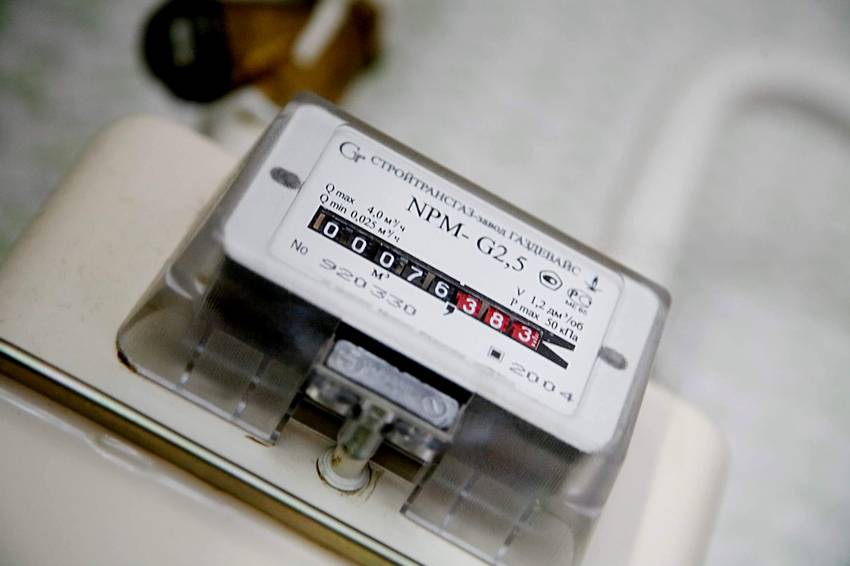

Счетчик газа NPM G4

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

Счетчик газа малогабаритного типа разработан для измерения неагрессивных газовых потоков в быту и на производстве. Прибор позиционируется как один из самых точных в своем сегменте. Основой устройства расходомера является диафрагменный измерительный механизм, который характеризуется высокой устойчивостью к газовым сферам с ощутимым уровнем загрязнения

Прибор отличается высокой чувствительностью, он начинает свою работу даже при мизерном расходе газа. Эксплуатация прибора не нарушается при значительных перепадах давления в газовой магистрали. Производители гарантируют минимальную погрешность измерений, на которую не оказывают влияния температурные перепады. Прибор вполне пригоден к уличной эксплуатации.

Счетчик газа СГД G4/G4T

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

Объемный расходомер газового потока диафрагменного типа используется для учета потока любой неагрессивной газовой среды. Мембранный прибор оснащен устройством термокомпенсации автоматического типа, что позволяет монтировать расходомер прямо на улице. Термокорректировка величины измерений устройства производится полностью в автоматическом режиме, благодаря биметаллической пластине пружинного типа, непосредственно связанной с механизмом учета.

По направлению движения газовой среды счетчик может быть конструктивно исполнен как правосторонний, так и левосторонний. Газонепроницаемые диафрагмы подвижного типа в измерительном механизме изготовлены из резино-полистироловой материи специального состава и по своим эксплуатационным характеристикам обеспечивают устройству длительную работу.

Счетчик газа METRIX G6

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

Надежный счетчик с проверенной неприхотливой конструкцией дает возможность максимально точно измерять объем потребленного газа. Корпус прибора выполнен из штампованной стали высокого качества и способен выдерживать максимальные температуры. Прочный корпус устройства надежно защищен от пагубного воздействия окружающей среды слоем специального покрытия.

В приборе задействована электронная коррекция измеряемого объема газа, что намного повышает точность показаний. Механизм учета сделан с применением инновационных технологий и полностью исключает любой способ стороннего механического влияния.

Счетчик газа Elster BK-G6T

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

Измерительный прибор мембранного типа в основном используется для получения точных данных о количестве потребляемого газа в частных домах. Применение инновационной системы K-system позволило разработчикам прибора выйти на самый высокий уровень по точности измерений. В конструкции использовались исключительно высококачественные, легкие и крепкие материалы, что привело к значительному облегчению прибора и обеспечению его длительной бесперебойной эксплуатации.

Синтетические мембранные диафрагмы во всех четырех камерах изделия обеспечивают исключительную точность измерений и достаточно тихую работу прибора. Функция термокомпенсации обеспечивается с помощью биметаллического элемента пружинного типа и позволяет использовать прибор даже на улице.

Счетчик газа Elster BK G10T 250/280 мм

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

Диафрагменный газовый расходомер качественно решает задачи коммерческого измерения и учета величины потребляемого природного газа, а также иных неагрессивных видов носителя. Прибор может иметь как двухсторонний вариант подключения, так и одностороннее исполнение (правое или левое).

Расходомер оснащен специальным механизмом, который полностью исключает возможность обратного хода счетчика. Для дистанционной передачи информационных данных предусмотрена возможность коммутации датчика импульсов низкой частоты. Относительно низкая погрешность измерений и превосходная линейность характеристик делают прибор одним из лидеров в своем сегменте.

Когда, как и для чего проводится проверка счетчика

Законодательство РФ гласит о том, что проверять газовые приборы учета могут только те организации, у которых есть вся необходимые документы и специалисты нужного уровня. Сразу стоит отметить, что денежные траты по проверке счетчика взимаются с его хозяина. Прибор в нужную организацию доставляет также владелец.

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают Поверка счетчика проходит следующим образом:

  1. Между владельцем счетчика и газовой компанией составляется и подписывается «Акт о демонтаже счетчика газа для проведения периодической поверки. Документ формируется в 2-х экземплярах.
  2. Прежде чем счетчик демонтируется, его проверяют по следующим пунктам:
  • состояние пломб (их наличие, сохранена ли целостность, совпадают ли номера на подводящих трубах);
  • пломбы счетного механизма и корпуса прибора (целостность, наличие);
  • отсутствие механических повреждений на счетчике и его внешний вид в целом;
  • информация о счетчике (номер, где изготовлен, когда был выпущен, дата и показания последней поверки);
  • как функционирует счетчик.

Когда поверка проводится, счетчик разбирают, чистят, смазывают. Такие мероприятия способны увеличивать срок службы газового счетчика. А после того, как поверка завершена, специалистом выдается заключение, которое может содержать один из двух выводов:

  1. Прибор учета газа исправен и может использоваться дальше. В сертификат вписывается дата проверки, ставиться клеймо и печать, документ подписывается специалистом, проводившим поверку.
  2. Прибор учета газа неисправен и не может использоваться. При таком развитии событий придется приобретать и производить монтаж нового счетчика.

Прежде чем сдавать прибор на поверку, убедитесь в наличии удостоверения у проверяющего специалиста.

Кроме плановых проверок счетчиков газа, может возникнуть необходимость во внеочередной. Такая ситуация может возникнуть при следующих обстоятельствах:

  • у вас возникли подозрения в том, что прибор показывает неверные данные;
  • счетчик давно не проходил никаких проверок (реконсервация);
  • изменено положение пломбы;
  • механическое повреждение счетчика или подозрение на их наличие;
  • состояние пломбы или дополнительного клейма нарушены;

Обо всех возникающих проблемах и подозрениях хозяин счетчика должен сообщать контролирующим органам самостоятельно.

ВАЖНО! Не проводя поверку, эксплуатировать прибор недопустимо!

Будьте бдительны и не переплачивайте за то, на чем можно сэкономить!

Какие бывают приборы учета газа

Различных моделей газовых счетчиков превеликое множество

Но перед тем, как приступить к выбору конкретного прибора, важно понимать на какие характеристики обратить внимание:

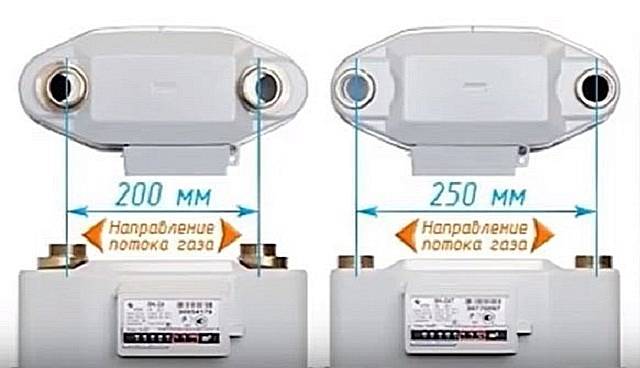

  • на каком расстоянии расположены соединительные элементы;
  • температурные режимы, при которых счетчик будет работать исправно;
  • периодичность проведения плановых проверок прибора;
  • максимальный уровень расхода газа;
  • резьбовые соединения (их размер и вид).

Одним из принципов, по которому можно разделить газовые счетчики – это способ отображения цифр. По такому признаку приборы можно разделить на электронные и механические.

Механические – недорогие, простые в использовании, долго прослужат. Но в то же время они достаточно шумные и реагируют на температурные воздействия.

Электронные – обладают интересным дизайном, не реагируют на температурные перепады, точны в показаниях. Однако в финансовом плане такие приборы более затратные.

Популярные статьи  Ремонт электроподжига газовой плиты своими руками

Счетные механизмы у приборов учета газа тоже различаются. В зависимости от этой составляющей счетчики делятся на следующие типы:

Мембранные

Такой счетчик имеет несколько камер, которые разделены подвижными створками. Это простые в использовании, надежные приборы, отличающиеся высокой точностью показаний, небольшой стоимостью и самым большим сроком эксплуатации (30 лет). Из недостатков можно отметить размеры счетчика, шумность и чувствительность к переменным и постоянным нагрузкам.

Но стоит отметить, что перечисленные минусы не вызовут особых неудобств, потому что в загородных домах газовые счетчики в основном устанавливают со стороны улицы.

Электронные

Электронные счетчики высокоточные, быстрые и современные. Кроме того, они компактные, бесшумные, просты в настройке, установке и эксплуатации. Из-за того, что данного вида приборы не боятся температурных перепадов, их можно устанавливать, как внутри дома, так и снаружи.

Поверка электронных счетчиков проводится каждые 12 лет. Стоимость прибора выше, чем у счетчиков мембранного типа, и может в среднем составлять от 3000 до 13000 рублей.

Ротационные

Такие приборы учета газа отличаются своей устойчивостью к нагрузкам, точностью в показаниях, долгим сроком службы. Ротационный счетчик обладает самой высокой пропускной способностью, небольшие размеры и маленький вес. Единственный недостаток – высокая цена из-за стоимости составляющих элементов.

Турбинные

В таких газовых счетчиках потребление ресурсов фиксируется благодаря «голубому» топливу, которое вращает турбину. Такие приборы могут передавать онлайн полученные данные на сервер. Счетчики точные, удобные, но дорогие, поэтому используются редко.

Вихревые

Вихревые счетчики работают исключительно от электричества, что может стать существенным недостатком. Но в то же время такие приборы имеют большой диапазон поточного измерения и маленькую чувствительность к загрязнению.

«Умные» счетчики

Несомненно, люди хотят идти в ногу со временем, и современные технологии способны помочь в этом. Отличным решением при выборе прибора измерения газа может стать «умный» счетчик. Он сам способен считывать показания и оповещать о проблемах в работе. Всё что необходимо – установить приложение на свой гаджет.

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают

Счетчики воды

Водосчетчик измеряет объем воды, проходящей по водопроводу, в кубометрах или литрах. Состоит из расходомера и счетного механизма.

Виды счетчиков воды по принципу работы:

  • тахометрические,

  • индукционные (электромагнитные),

  • ультразвуковые,

  • вихревые.

Тахометрические считают количество воды по оборотам рабочей детали (крыльчатки), которая находится в воде. Недорогие, но не очень точные. Тахометрические счетчики бывают для холодной (корпус прибора синего цвета) или горячей (красный корпус) воды, а также универсальные (оранжевый цвет).

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бываютТахометрический счетчик воды

Индукционные работают на электричестве. Служат долго, дают точные показания в том случае, если вода чистая и трубопровод без ржавчины и накипи.

Ультразвуковые счетчики воды сравнивают скорости распространения ультразвука по и против течения. Имеют высокую точность, но только на чистых трубах.

Вихревые работают с чистой водой без примесей – электронное устройство в нем анализирует скорость образования вихря за специальной деталью.

Различают водосчетчики и по числу обслуживаемых трубопроводов: одно-, двух- и многоканальные.

Принцип работы газового счетчика

В качестве измеряемой среды может выступать природный газ, бутан, пропан и другие неагрессивные газы. В большинстве приборов расход газа измеряется в м³/ч. Издержки на приобретение аппарата и его установку окупаются в среднем за год. В данной статье рассмотрены разновидности и принцип работы газового счетчика.

Газовый счетчик может быть установлен в любом помещении газифицируемого здания, где имеется система вентиляции. Нежелательными местами для монтажа являются ниши и другие участки с затрудненным поступлением свежего воздуха. Еще одно требование к месту установки – удаленность от зон с активным выделением тепла и влаги. Разрешается устанавливать прибор вне здания, но только под навесом или в специальном шкафу, защищенном от внешних воздействий.

Какие бывают газовые счетчики

  1. Мембранные (диафрагменные, камерные) счетчики. С помощью различных преобразователей разделяют газ на части объема и осуществляют циклическое суммирование. Имеют простую конструкцию и невысокую стоимость. Достаточно точно считают, но не переносят перегрузок.
  2. Ротационные счетчики. В качестве преобразователей используются восьмиобразные роторы. Отличаются более высокой стоимостью, скромными размерами и весом. Способны пропускать значительные объемы газа и выдерживать существенные нагрузки. Достаточно долговечны, поскольку в конструкции используются дорогостоящие материалы.
  3. Турбинные счетчики. Потоки газа вращают турбину, число оборотов которой соответствует объему прошедшего газа. Турбинные счетчики могут оснащаться специальными модемами, передающими показания на электронные серверы проверяющих служб.
  4. Вихревые счетчики. Подсчитывают периодичность вихрей, возникающих вследствие обтекания потоками газа, частота которых пропорциональна скорости потока. Для детектирования используются пьезоэлектрические и термоанемометрические датчики. Такие счетчики способны учитывать высокие максимальные расходы с высоким пределом измерения. Они слабо чувствительны к уровню загрязнения газа, однако требуют внешнего электропитания.

По пропускной способности газовые счетчики могут быть бытовыми, коммунально-бытовыми и промышленными. Бытовые приборы устанавливают в домах, квартирах и офисах, где пропускная способность составляет 1-6 м³/ч. Обычно это мембранные счетчики, реже устройства ротационного типа.

Аппараты для коммунально-бытовых целей (небольшие котельные, учет потребления газа технологическими установками и др.) должны иметь пропускную способность 10-40 м³/ч. Обычно это крупные приборы мембранного или ротационного типа.

Газовые счетчики промышленного назначения должны быть рассчитаны на пропускную способность более 40 м³/ч. Они предназначены для учета потребления газа крупными потребителями, устанавливаются на узлах газораспределительных сетей. Обычно это ротационные, турбинные или вихревые приборы.

Как работает газовый счетчик

Рассмотрим принцип работы газового счетчика на примере прибора диафрагменного типа. Обычно такой счетчик включает помещенный в герметичный корпус измерительный механизм и отсчетное устройство.

Учет объема поступающего газа основывается на отборе его механической энергии. При перемещении диафрагм газ поочередно вытесняется из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное и передает его отсчетному устройству через специальную муфту.

В конструкции счетчика также предусмотрен биметаллический температурный компенсатор, который корректирует показания в случае колебания температуры газа. Если температура газовой среды отличается от нормы, он изменяет объемы измерительных камер, что позволяет привести объем потребленного газа к обычным условиям.

Оцените статью
Павел Поздняков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Счетчик газа — как выбрать прибор для учета расхода газа и каких типов они бывают
Как почистить утюг с парогенератором от накипи в домашних условиях?
