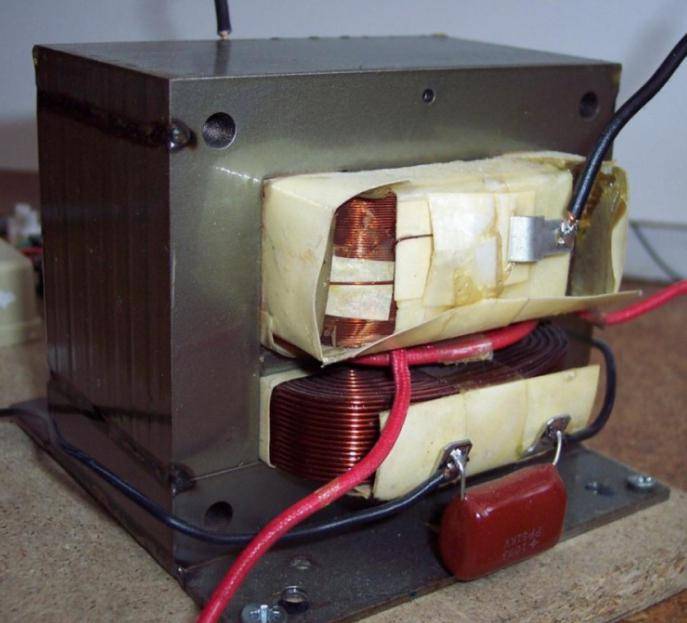

Схема трансформатора микроволновой печи и его применение

Какие бывают неисправности?

Проверить трансформатор нужно в двух случаях: когда печка плохо работает и когда вовсе не работает. Заподозрить неисправность именно этого элемента можно по следующим признакам:

  • микроволновая печь непривычно громко шумит;
  • еда, помещенная в камеру, не подогревается или греется незначительно;
  • при работе пахнет горелой изоляцией, техника дымит.

Если появится хотя бы один из перечисленных симптомов, устройство лучше не включать — до устранения неполадки. Включение неисправной печки может привести к усугублению поломки.

Одна из самых распространенных причин выхода из строя электрооборудования — скачки в электросети. Если есть подозрение, что аппарат неисправен из-за перепадов в сети, необходим срочный ремонт. Впрочем, не исключено, что во время ремонтных работ обнаружится заводской брак.

Как управлять самодельным сварочным аппаратом

Несмотря на то, что контактная сварка является достаточно несложной технологической операцией, для достижения требуемого качества выполняемого соединения ей необходимо правильно управлять. Именно для этих целей следует оснастить самодельный аппарат из микроволновки соответствующими органами управления. Основными из них являются выключатель и рычаг, при помощи которого и обеспечивается требуемое усилие сжатия электродов и соединяемых деталей.

От усилия сжатия напрямую зависит качество получаемого соединения, поэтому рычаг для сварочного аппарата желательно делать более длинным

Очень важно, чтобы оборудование для контактной сварки из микроволновки было надежно зафиксировано на поверхности рабочего стола. Для этих целей используются струбцины

Увеличить усилие, передаваемое электродами, можно не только при помощи рычага, но и посредством рычажно-винтового механизма, которым также можно оснастить аппарат, сделанный своими руками. Удобнее всего закрепить такой механизм непосредственно на рычаге, чтобы манипуляции с ним не отнимали дополнительного времени. Кроме того, такое расположение органов управления высвободит вторую руку оператора, которой можно будет придерживать соединяемые детали.

Особенностью работы на аппарате контактной сварки является то, что подавать ток на электроды можно только тогда, когда они находятся в сжатом состоянии. Если же включить подачу тока перед их сжатием, то они будут искрить в момент соприкосновения с деталями, а это приведет к их подгоранию и быстрому выходу из строя.

Схема трансформатора микроволновой печи и его применение

Выключатель, также относящийся к органам управления контактной сварки (в том числе сделанной из микроволновки), необходимо установить в цепь первичной обмотки. Если пренебречь этой рекомендацией и установить его в цепи вторичной обмотки, по которой протекает ток значительной величины, то выключатель создаст дополнительное сопротивление, что приведет к свариванию электродов между собой.

Для самодельного сварочного аппарата с трансформатором от микроволновки необходимо предусмотреть простейшую систему охлаждения, также сделанную своими руками. В качестве такой системы может быть использован обычный вентилятор. При помощи этого устройства можно будет охлаждать сам трансформатор, электроды и другие токопроводящие элементы. Конечно, такое охлаждение не будет слишком эффективным, и все равно придется делать регулярные перерывы в работе, необходимые для самостоятельного охлаждения всех нагревающихся элементов оборудования.

Процесс сварки, выполняемой на аппарате, сделанном своими руками, практически ничем не отличается от подобной технологической операции, осуществляемой на серийном оборудовании. Первым этапом такого процесса является сжатие деталей, в процессе которого происходит их пластическая деформация в месте будущего соединения. На втором этапе в зону сварки подается ток, проходящий через медные электроды.

Характеризуется этот этап образованием жидкого сварочного ядра, расширением сварной ванны и пластической деформацией и осадкой металла деталей в точке соединения. В этот момент расплавленный металл начинает выплескиваться из сварной ванны. После прекращения подачи тока в зону соединения она начинает охлаждаться, что сопровождается кристаллизацией расплавленного металла.

Схема трансформатора микроволновой печи и его применение

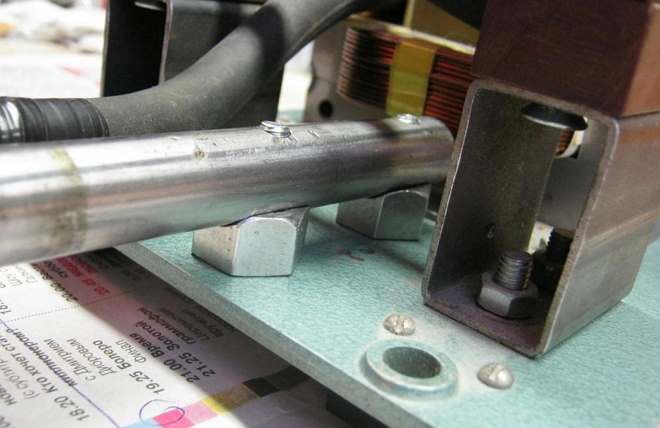

Готовый сварочный аппарат (вид сверху)

В результате прохождения описанных выше процессов в зоне соединения формируется литое ядро, отличающееся высокой прочностью. Полученная зона соединения характеризуется значительными остаточными напряжениями, которые можно минимизировать, если не сразу разжимать электроды после прекращения подачи тока, а выждать некоторое время. Можно даже несколько увеличить усилие на зону соединения после прекращения подачи тока, что также снизит остаточные напряжения и позволит добиться эффекта ковки.

Сварочный аппарат хочет видеть практически каждый автолюбитель или просто человек, любящий проводить время за ремонтом либо созданием чего-либо. На рынке представлено большое разнообразие типов и моделей. «Что делать, если не хватает средств на приобретение сварочного аппарата?», — вопрос, всегда возникающий при мысли о покупке. Имея дома поломанную микроволновую печь, не спешите ее выбрасывать. Приложив немного усилий и времени из поломки можно сделать вполне работающий сварочный аппарат. Поговорим сегодня о том, как применяют трансформатор от микроволновки для сварки.

Выключатель

Для удобства выполнения сварочных работ применяется рычаг выключатель, который вам будет необходимо сделать. Для того чтобы была возможность соединять разнообразные детали нужно чтобы рычаг обеспечивал необходимую силу сжатия.

Для усиления силы сжатия аппарат производят с помощью рычажных зажимов. Для домашнего пользования пойдет рычаг с выдержкой выше 30 кг. Промышленные устройства выпускают с силой минимум 50 кг.

Выключатель устройства монтируют в первую цепь работы, но если вы соорудили рычаг, то монтируйте его на нём. Сделанный аппарат будет включаться от давления на рычаг. Останется только зафиксировать свариваемую деталь.

Популярные статьи  Выбираем лучшую стирально-сушильную машину для белья

Где можно перемотать трансформатор от микроволновой печи

Схема трансформатора микроволновой печи и его применение

Alexey () Уважаемые подскажите если кто сталкивался…Имеется голое железо от микроволновки LG.и есть желание перемотать на ток 7-10А, вторичка нужна 20вольт.И характеристики данного железа тоже интересны-подойдет ли для зар.устройства авто аккумуляторов? Feb 8, 2017 at 8:33 am

Eduard (Alvena) Алексей, ну а чего ж не подойдет, подойдет конечно! Кинь размеры, я скажу сколько примерно с него мощности снять можно, и расчитаю. Да, еще, сделай фотку с торца, хочу на набор пластин глянуть, а то по этой фото ниче не понятно.

Alexey (Rimona) 

Alexey (Rimona) интересно для долговременного режима работы как он, а то мнения разделились….

Eduard (Alvena) Блин, он что проварен сбоку? Это фигово. Возможно грется будет, но не смертельно, работать должен. Ну измерь размеры окна и сечения стержня.

Eduard (Alvena) 

Alexey (Rimona) да проварен.я измерил.под фото файл безымянный.

Alexey (Rimona) ну а насчет грется-склею и стяну железными хомутами

Alexey (Rimona) Насколько мне известно, трансы от микроволновок всё-таки рассчитаны исключительно на кратковременный режим работы.

Eduard (Alvena) Так вот, площадь окна маленькая, плохое охлаждение обмоток, да и витки туда очень тяжело все уместить. И плюс сварка, ток холостого хода большой будет.А так. Первичка 490 витков провода 0, 55-0, 6мм.

Примерно 100 метров провода. Вторичка 46 витков диаметром 1, 8мм, примерно 11-12 метров. Габаритная мощность 130вт, потери в обмотках 5вт, без учета холостого хода. Ну примерно 120вт. В итоге имеем 20в при токе до 6А.

Alexey (Rimona) Алексей, да и у меня такая инфа есть.спасибо.

Alexey (Rimona) Эдуард, спасибо за работу. сомнения мои оправдываются, лучше советского железа еще ничего не придумали, однако все реже и реже встречается.

Eduard (Alvena) Алексей, это не так! Импортное железо лучше, так как позволяет работать на более высокой индукции, за счет этого получаем больше мощности при меньших габаритах! А кратковременный режим работы только потому, что с данного транса пытаются выжать больше чем он может дать. Я дал расчеты на долговременную работу, с запасом по мощности, току, индукции и напряжению. Он может часами работать при полной нагрузке.

Alexey (Rimona) Эдуард, спасибо огромное за проделанную работу и за емкую, дельную информацию, осталось только витки уложить, особенно первичку ну а 6 А как раз для 55 аккумуляторов и то с запасом!!!

Alexey (Rimona) Эдуард, ну и отлично, жалко только намоточного станочка нету чтоб витки считал, придется на руках ну да не в первый раз!

Eduard (Alvena) Алексей, а не надо все считать! Зачем? Считаем первый слой, к примеру 75 витков, а потом просто прибавляем слои! Ведь витки примерно одинаковые будут, ну там +/-2-3 витка, это пустяк. Это вот бублик мотать, да, там с каждым слоем витков все меньше, надо считать.

Ilya (Tobikuma) намоточный станок делается из деревянного бруска, шпильки 30см, пары гаек, магнита, геркона, калькулятора…

Где можно перемотать трансформатор от микроволновой печи

Кардинальное различие между СВЧТ и трансформатором БП PA, заключается в том, что …. Диоды (вернее сборки) можно применять от СВЧ печей.

Здраствуйте Ребят, у меня оказался трансформатор от свч печи, …. но разбирается и можно просто перемотать, причём будет очень …

Нужны трансформаторы от 400Вт и выше, вот только где так сокровища найти? Старые телевизоры, магнитофоны? Дядя извлек из старого советского телека броневой транс мощёностью 600-650Вт, довольно тяжелый. Не подскажите где такие же? Видел в деревне у соседа стоит в гараже Рубин нерабочий, чё там интересненько? Трансформаторы для дела.

Дмитрий в старых совковых ламповых цветных телевизорах – 380 вт. .Русланможно ободрать всю вторичку и намотать свою. .

Павел небыло таких телевизоров пи.. дит твой дядя !

Владислав Старый цветной ламповый телевизор, трансформаторное зарядное устройство д\автомобиля, микроволновая печь, линейные трансформаторы проводного радиовещания.

Григорий Если “Рубин” с импульсным блоком питания, ничего в нём не найдёшь для себя. Походи по рынкам, там часто старьё продают. Обязательно что-нибудь найдёшь.

Илья В старых ЦВЕТНЫХ ламповых телевизорах стояли 250-270Вт, максимум 315 Вт.

Алексей Микроволновки. Но учтите, что там трансформаторы работают с превышением габаритной мощности, в режиме насыщения сердечника.

Игорь Промышленные есть разных мощностей. На заводах надо интересоваться

Коротко о технологиях точечной контактной сварки

Технология контактной точечной сварки представляет собой особый метод соединения металлозаготовок в виде листов проката или приваривания разного рода штучных изделий к металлоконструкциям. К примеру, болтов, шайб, заклепок и т.п.

Наиболее широко контактное сваривание применяется на промышленных предприятиях автомобилестроения, самолетостроения и приборостроения, так как позволяет создавать надежные и долговечные сварные швы без дефектов, риска деформации поверхностей в процессе или после сварки.

Для выполнения бытовых операций с металлическими изделиями подойдет самостоятельно изготовленная точечная сварка из микроволновки. Она позволит без особенных трудностей выполнить соединение в единое целое нескольких отдельных металлических частей забора, труб, деталей авто, мотоцикла и т.п.

Точечная сварка, собранная своими руками в маленькой ремонтной мастерской, непременно должна отвечать определенным требованиям, предъявляемой к такому оборудованию.

Схема трансформатора микроволновой печи и его применение
Способ контактной сварки.

И, в том числе, нормам безопасности, нарушение которых может спровоцировать ряд негативных последствий для здоровья мастера: от маленьких ожогов на коже рук до серьезных повреждений тела человека. Тогда агрегат будет в полной мере справляться с возложенными на него функциями.

Суть работы самодельного аппарата для сварки аналогична функционированию споттера. Изготовленная модель из микроволновой печи питается от обычной сети в 220В.

Переделанный своими руками трансформатор занижает напряжение до безопасного значения ‒ 12В, а силу тока, наоборот, увеличивает до величины нагрева металла до температуры его плавления.

Ток после преобразования подается на конденсаторы для их зарядки. Когда электричество накопится в достаточном объеме, реле переведет напряжение к рабочим контактам.

Свариваемое изделие помещают между медными электродами, которые замыкаются и провоцируют появление мощного импульса временной длиной от 0,01 до 0,1 с. Точка в зоне контакта плавится под воздействием этого импульса, а после остывания можно заметить образование сварного шва.

Если мастер справился с задачей, не допустив нарушения технологии, то швы будут лишены каких либо дефектов: сколов, трещин, кратеров и т.п.

Далее снова происходит накопление электрического заряда на конденсаторе для следующего сварочного цикла. Такая схема контактной точечной сварки, собранной своими силами из микроволновой печи, передает обобщенную суть работы сварного аппарата при работе с металлическими конструкциями.

Но при наличии желания мастер может ее усовершенствовать, разработав различные вариации модели, исходя из актуальной мощности устройства.

Наличие самодельной точечной сварки предоставляет даже малоопытному сварщику широкий круг дополнительных возможностей:

  • создание соединений деталей из листов металлопроката незначительной толщины;
  • работа с легкоплавкими металлами;
  • придание сварному шву аккуратного вида, надежности и высокой прочности.

Стоит лишь некоторое время потренироваться выполнять сварочные швы своими силами, чтобы добиться с помощью самодельного оборудования высокой производительности труда и низких затрат расходников.

Возможные неисправности трансформатора и их признаки

Проверку трансформатора микроволновки стоит устраивать при плохой работе данной бытовой техники, либо когда она вовсе не функционирует. Признаки неисправности

трансформирующего устройства такие:

  • от техники начинает исходить достаточно сильный гул (шум) после включения;
  • поставленные на платформу блюда не разогреваются вовсе или подвергаются незначительному подогреву;
  • во время работы появляется запах горелой изоляции.

При появлении таких признаков прибором лучше не пользоваться до его ремонта. В последнем случае отключать его от сети необходимо незамедлительно, чтобы избежать еще больших поломок.

Необходимо помнить, что поломки с электроприборами случаются при скачках напряжения

питающей сети. Если такое имело место, то при появлении малейших намеков на неисправность следует приступать к ремонту, во время проведения которого может обнаружиться и производственный брак.

Вышеизложенные проявления в большинстве случаев вызываются рядом причин:

  • обрывом провода первичной или вторичной (повышающей) обмоток, в обоих одновременно (редкий случай);
  • коротким замыканием между витками в одной из них, либо сразу в двух;
  • обрывом или замыканием в обмотке накальной цепи магнетрона.

Трансформаторный магнитопровод состоит из листов электротехнической стали. Шум при работе печи

также может появиться в результате их отслоения друг от друга — тогда необходимо менять трансформатор полностью. Но это происходит очень редко и легко определяется визуально.

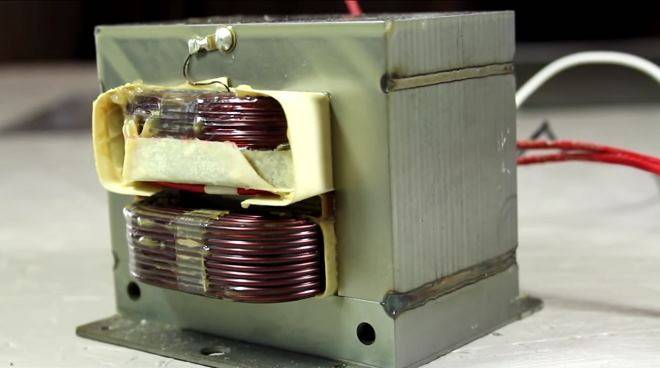

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

Схема трансформатора микроволновой печи и его применение
Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило

Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить

Схема трансформатора микроволновой печи и его применение

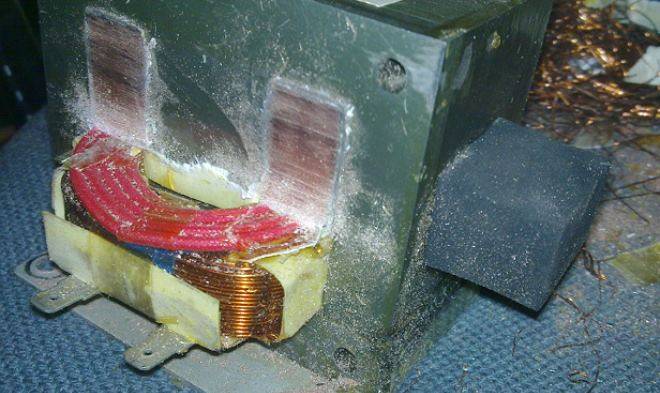

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

Популярные статьи  Делаем конус и лопасти для вентилятора своими руками

Схема трансформатора микроволновой печи и его применение

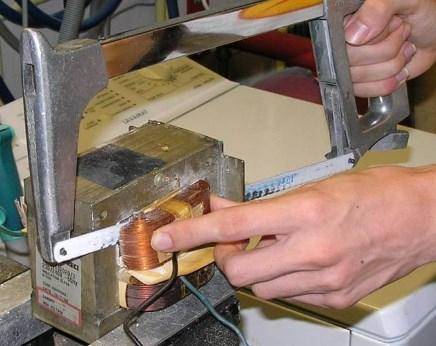

Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

  • Целостность сетевого шнура
  • Положение дверцы и систему ее закрытия
  • Состояние сетевого предохранителя и термореле

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке. Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство. Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто. Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Элементы управления

Собственноручно сделанная контактная сварка не является сложным аппаратом. Однако при создании точечной сварки из микроволновки своими руками требуется предусмотреть органы управления. Главные – выключатель и рычажный элемент, при помощи которого будет создаваться необходимое усилие на электродах и свариваемых заготовок.

От степени нажатия будет зависеть уровень качества создаваемых соединений.

Именно поэтому стоит предусмотреть возможно более длинный рычаг. Также необходимо учитывать то, что сварку из микроволновки нужно надежно устанавливать на рабочую поверхность. Возможно даже стоит ее зафиксировать, например, струбциной.

Повышать прикладываемые усилия возможно с помощью рычагов или рычажно-винтовых механизмов, которыми допускается оснащать свою конструкцию. Целесообразно фиксировать подобный механизм на рычаге. В этом случае он не будет отнимать много времени при операциях с ним. Помимо этого появляется свобода для другой руки, которой возможно удерживать свариваемые элементы.

Схема трансформатора микроволновой печи и его применение

Немаловажной особенностью является то, что подавать ток к электродам можно лишь в сомкнутом положении.
Если это сделать до сжатия, то будет происходить искрение во время соприкосновений с деталью. Это также способствует выгоранию электродов и поломке аппарата

Выключатель следует устанавливать в цепь первичной обмотки. Если смонтировать его во вторичную, то он будет создавать дополнительное сопротивление, приводящее к свариванию между собой электродных частей. Также следует учесть, что во вторичной обмотке протекает ток значительной величины, который не каждый автомат способен выдержать.

Также сварка из трансформатора микроволновки должна снабжаться элементарной системой охлаждения. Возможно использовать обыкновенный кулер от компьютера. Таким образом можно проводить охлаждение самого трансформатора, электродов и токоведущих элементов. Естественно, что эффективно охлаждать устройство не получится и придется выполнять регулярные перерывы в работе для охлаждения всех деталей.
Самодельный аппарат сваривает детали ничуть не хуже заводских моделей. Поэтому стоит подробнее изучить процесс сборки на видео и попытаться собрать его самостоятельно.

Контактная сварка находит все большее применение не только на производственных предприятиях, но и в домашних мастерских и гаражах, где ее успешно можно использовать для различных работ, связанных с металлом. Серийное оборудования для выполнения такой технологической операции стоит достаточно дорого, но устройство для контактной сварки можно сделать своими руками из старой микроволновки.

Один из вариантов аппарата для контактной сварки из микроволновой печи

Для изготовления оборудования для контактной сварки в домашних условиях потребуются следующие комплектующие, вспомогательные приспособления и инструменты:

  • трансформатор, который можно демонтировать из старой микроволновки (если необходим аппарат большой мощности, то таких трансформаторов понадобится два);
  • толстый медный провод или жгут проводов небольшого диаметра;
  • рычаги, которые будут использоваться в качестве прижимов;
  • рычаг требуемой длины;
  • надежное основание, на котором будет установлен сварочный аппарат;
  • зажимные струбцины;
  • набор отверток;
  • кабели и обмоточные материалы;
  • электроды из меди, за счет которых и будет выполняться сварка.

Это важно

Специалисты по работе с кузовами автомобилей разных марок советуют запомнить основные моменты, прежде чем приступать к самостоятельному изготовлению споттера.

  1. Рукоятку чаще всего делают из стандартного клеящего пистолета.
  2. Соединительный кабель покрывают специфическим изоляционным слоем, который может при нагревании жил провода деформироваться.
  3. При изготовлении споттера конструкция его должна быть четко продумана заранее до самых мелочей.
  4. Точечная сварка во время эксплуатации должна работать исправно, независимо от ее габаритов и потраченных на ее изготовление средств.
