Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

Советы

Стоит придерживаться таких советов от специалистов, как:

  • чтобы продлить срок службы нагревателя, нужно следить за его работой. Если при заборе воды слышен звук шипения, это значит, что на нагревателе появилась накипь, поэтому срочно нужно сделать чистку бойлера;
  • обязательно нужно поставить водяные фильтры, которые во многом снижают концентрацию разных примесей, оседающих на деталях;
  • необходимо смотреть на состояние анода. Если он уже наполовину износился, значит, в скором времени его нужно будет заменить;
  • когда старый анод снят, а новый еще не установлен, не стоит запускать водонагреватель, чтобы разные отложения не появились на ТЭНе. Ведь покупка нового бойлера обойдется во много раз дороже, чем сам анод;
  • очень частое использование водонагревателя способствует появлению накипи, поэтому чистку бака следует делать один раз в год, а то и чаще;
  • стоит помнить, что хотя нержавеющая сталь является материалом довольно стойким и может противостоять жесткой воде и примесям соли, все же это возможно лишь некоторое время. Защита продлится буквально полтора года. Поэтому лучше покупать водонагреватель с магниевым анодом, который справится со всеми проблемами.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменятьМагниевый анод в водонагревателях: для чего нужен, как снять и поменять

Однако дальше это не продвигается. Ведь стоимость таких изделий будет заоблачной. Люди просто не смогут покупать их, поэтому производители продолжают создавать водонагреватели с анодами. Магний в этом случае нужен, ведь он не только обладает способностью притягивать к себе соль и не допускать ее оседания на важные элементы конструкции, но также имеет небольшой электрохимический потенциал.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменятьМагниевый анод в водонагревателях: для чего нужен, как снять и поменять

Но перекладывать всю вину за плохое качество защиты только на разработчиков не стоит. Не только они несут ответственность за поломки водонагревателей. Во многих регионах страны химический состав воды очень далек от идеального. А она, как известно, имеет постоянное взаимодействие не только со стенками нагревателя, но и с самими нагревательными элементами. Вот поэтому и нужен магниевый анод.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменятьМагниевый анод в водонагревателях: для чего нужен, как снять и поменять

Выбор покупки зависит от решения хозяина. Можно купить водонагреватель с магниевым анодом и менять его изредка. Или же купить бойлер, имеющий анод с титановым покрытием, и забыть о его существовании.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменятьМагниевый анод в водонагревателях: для чего нужен, как снять и поменять

О том, как произвести замену анода, смотрите в следующем видео.

Виды

Установить жертвенный анод для бойлера, покрытого обычным металлом, нужно обязательно. Ведь такой материал без дополнительной защиты имеет небольшой срок службы. Даже если баки внутри покрыты слоем нержавейки, то это все равно не спасет водонагреватель. Поэтому нужно покупать дополнительные детали, чтобы потом не тратиться на ремонт. Любой производитель нагревателя выдвигает свои рекомендации по поводу того, как подобрать размер анода. В принципе аноды можно разделить на два вида – это магниевый и титановый.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменятьМагниевый анод в водонагревателях: для чего нужен, как снять и поменять

Магниевый анод

Магниевый анод, как говорилось выше, сделан из обычного стержня или, другими словами, прута, внутри которого находится стальная шпилька с резьбой. Сами шпильки могут быть разных диаметров и разной длины

Стоит на это обратить внимание при покупке нового анода, ведь если его размер будет в разы больше, то он не влезет в отверстие бака. Однако существуют некоторые конструкции, где можно установить даже два анода. В напольных газовых или электрических конструкциях с большим объемом они меняются только сверху

В напольных газовых или электрических конструкциях с большим объемом они меняются только сверху.

Анодный стержень имеет очень большой размер, его длина составляет приблизительно один метр. Поэтому его замена будет проблемной в помещениях с низким потолком. Так как сам водонагреватель имеет высоту до двух метров, плюс в него необходимо вставить еще и метровый прут. Для таких целей стали выпускать многосекционные защитные магниевые аноды.

Сделаны они из пластиковой трубки, имеющей микропоры. Внутрь этой трубки засыпают гранулы магния. Преимуществом такой новинки является то, что внутри не остается никаких осадков. К тому же магний можно добавлять в трубку по мере его выработки. Порошок магния продается отдельно.

Качественный алюминиевый водонагреватель не нуждается в таких дополнениях. Но при этом высокая цена делает его недоступным для простых обывателей. А вот обычный бойлер, дополненный магниевым анодом, будет по карману практически каждому. При этом по функциональности он не хуже. Принцип его работы заключается в том, что активные атомы магния покидают анод, и сами вырабатывают оксид. Атомы железа при этом остаются совсем нетронутыми.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменятьМагниевый анод в водонагревателях: для чего нужен, как снять и поменять

Титановый анод

А вот анод с титановым покрытием работает немного по другому принципу. Он используется как измерительный и питающий электрод. В этом случае ток подается источником напряжения, расположенным снаружи, и регулируется он тоже внешним электроуправлением. Через некоторое время ток перестает подаваться и тогда титановый анод анализирует состояние внутренних частей конструкции. Он выявляет, какое нарушение произошло за данный период и тогда с большой точностью регулирует возможную силу подачи для восстановления разрушений.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменятьМагниевый анод в водонагревателях: для чего нужен, как снять и поменять

Анод с титановым покрытием не подвержен разрушению, поэтому совсем не нуждается в замене. Он работает на протяжении всего срока эксплуатации данной конструкции. Наибольшим спросом пользуются нагреватели на 50 литров воды, дополненные таким анодом. Они не только компактны, но и удобны в использовании. Кстати, чтобы убедиться в том, что анод действительно титановый, можно благодаря использованию магнита. У этого материала слабое магнитное поле, поэтому он совсем не магнитится.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

Как снять водонагреватель со стены

В задней части бойлера есть пластина с отверстиями для крепежа к стене. При этом в стене закреплены анкеры с крюками, на которых через эти отверстия и подвешен агрегат. Освобожденный от воды нагреватель отсоединяется от труб (с помощью разводного ключа) и приподнимается, чтобы было легко снимать с крючков.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

Крепление бойлера к стене на крюках

Иногда подвешенный к стене прибор дополнительно фиксируется болтами. В этом случае сначала придется отвинтить болты гаечным ключом, после чего снять установку со стены. Снятый бойлер переворачивают и ставят на пол патрубками вверх – так его будет удобнее демонтировать.

Промывка

После того как тэны извлечены, сам бойлер необходимо промыть чистой водой от всей той ржавчины и грязи, которая скопилась внутри. Поэтому для качественной замены водяной нагреватель все же приходится снимать со стены.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

Промываете нутро обыкновенным шлангом из под крана. Воды наливайте совсем немного, так как бойлер объемом 50-80 литров еще придется поднимать вручную для слива всех ошметков. Кто-то добавляет лимонную кислоту при промывке, кто-то нет.

Совет по промывке: лучше всего бак промывать в ванной, установив его вертикально на бельевую доску. Скручиваете лейку с душа смесителя и заводите шланг в отверстие, где был тэн.

Как заменить ТЭН в водонагревателе?

Для выполнения ремонтных работ пригодится отвертка, пассатижи, ключи, тестер, а также ветошь и салфетки. Процедура замены отслужившего ТЭНа в водонагревателе состоит из нескольких последовательно выполняемых шагов:

отключение водонагревателя от сети;
слив из бака всей воды (описание процесса слива имеется в паспорте изделия);
демонтаж водонагревателя (можно провести замену, не снимая прибор со стены, если это удобно);
демонтаж колпака (внешней крышки), закрывающего электрическую часть бытового прибора;
откручивание болтов (гаек) фланца, удерживающего нагревательный элемент в процессе его эксплуатации;
аккуратное извлечение ТЭНа из емкости (рекомендуется проводить над ведром или тазом, чтобы избежать попадания воды с осадком на пол);
проверка работоспособности нагревательного элемента (осмотр, прозвон);
очистка внутреннего бака от накипи и его промывка струей воды;
установка нового нагревательного элемента той же мощности (рекомендуется приобретать запчасти в специализированных магазинах, обращая внимание на качество изготовления, так как подделки быстро перегорают);
правильное подключение всех соединительных проводов (при самостоятельной замене перед разборкой сфотографируйте все подключения);
установка защитного колпака;
подключение водонагревателя к водопроводу и электросети;
устранение протечек, если таковые имеются;
перевод выключателя в рабочее состояние после того, как бак полностью заполнится водой.

Популярные статьи  Как выбрать машинку для стрижки волос?

При извлечении перегоревшего ТЭНа могут возникнуть трудности в случае его сильного деформирования.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

Процедура извлечения нагревательного элемента из корпуса накопительного водонагревателя не для белоручек. Бак и все внутренние детали промываются от накипи и выпавшего осадка

Как исполнитель Юду меняет нагреватель

Замена поврежденного ТЭНа в вашем водонагревателе будет выполнена исполнителем Юду качественно и оперативно. Специалист перекроет систему водоснабжения, после чего:

  • сольет оставшийся объем жидкости из бака, открыв клапан или кран
  • отсоединит трубу подачи холодной воды
  • проведет демонтаж вашего водонагревателя
  • снимет наружный кожух защиты электроники
  • выкрутит крепление фланца
  • аккуратно извлечет поврежденный нагревательный элемент

После проведения демонтажных работ специалист, зарегистрированный на сайте Юду, выполнит внутреннюю очистку резервуара водонагревателя от накипи и образовавшегося налета. Для промывки специалист нальет в емкость несколько литров воды и вручную удалит загрязнения.

После промывки и просушки бака ветошью, профессионал приступит к замене поврежденного ТЭНа. Для этого исполнитель Юду:

  • заменит уплотнительную прокладку в нижней части водонагревателя
  • вставит новый оригинальный нагревательный элемент в посадочное место
  • зафиксирует фланец при помощи винтов крепления
  • выполнит подключение проводов к терморегулятору, нагревательному элементу и блоку электронного управления
  • установит защитный кожух

По окончании сборки специалист, зарегистрированный на Юду, установит корпус водонагревателя на прежнее место, после чего выполнит подключение выходных патрубков к водопроводу.

Опытный специалист подаст напор холодной воды и убедится в герметичности резьбовых соединений, отсутствии дефектов. Если будет выявлена течь, исполнитель Юду быстро устранит ее. Когда бак наполнится водой, специалист выполнит проверку нагревательного элемента. После проведения ремонтных работ вы получите гарантию от профессионала.

Овальный ТЭН в накопительных водонагревателях Аристон

ТЭНы для водонагревателей Аристон этого типа имеют овальную площадку и являются полной противоположностью рассмотренным. Если круглые выпадают сами, стоит лишь их отвинтить, то эти наоборот прижимаются всей массой воды, а прокладку из резины имеют на внешней стороне. Овальное установочное отверстие достаточно широкое, но мужская рука туда по-прежнему не пролезет. Накопительный водонагреватель Аристон с этим типом ТЭНа можно не снимать со стены, однако имеется и небольшой нюанс: (См. также: Как слить воду с водонагревателя)

Если перевернуть корпус кверху дном, то при откручивании спираль упадет внутрь. При этом она может повредить эмалевое покрытие или поцарапать нержавеющую сталь.

Если это произойдет, то срок службы изделия резко снизится. Любая эмаль легко откалывается, а сталь будет ржаветь в местах повреждений. Все это приведет к достаточно быстрой порче бака. Причем технический сервис фирмы проведет исследование целостности покрытия, и такой негодный товар обмену не подлежит. В этом свете можно порекомендовать водонагреватель Аристон с ТЭНом этого типа со стены не снимать. Обычно на дне много накипи, и если спираль мягко завалится набок на эту подстилку из опилок, то ничего страшного не случится. Кстати, сам ТЭН от падения скорее всего не пострадает, несмотря на изрядный вес (если на месте магниевый анод).

Для того, что снять спираль, откройте крышку. Там будет видна поперечина с гайкой посередине. Это и есть крепеж, он притягивает к себе ТЭН, который под этим давлением прочно садится на прокладку внутри бака. Чтобы извлечь спираль, проверните ее на 90 градусов. Спираль находится в одном из фокусов этого эллипса (пусть простят нас математики за такую грубую фразировку), то есть смещена к одному из краев площадки в форме стадиона. Вторая же сторона легко пролезает через край наружу, после чего ТЭН извлекается для чистки. Мы бы не называли эту процедуру очень простой, в особенности если вспомнить про размер отверстия. А ведь надо еще и не поцарапать внутреннюю поверхность. Вот почему еще бак не стоит снимать со стены. (См. также: Как сделать заземление для водонагревателя своими руками)

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

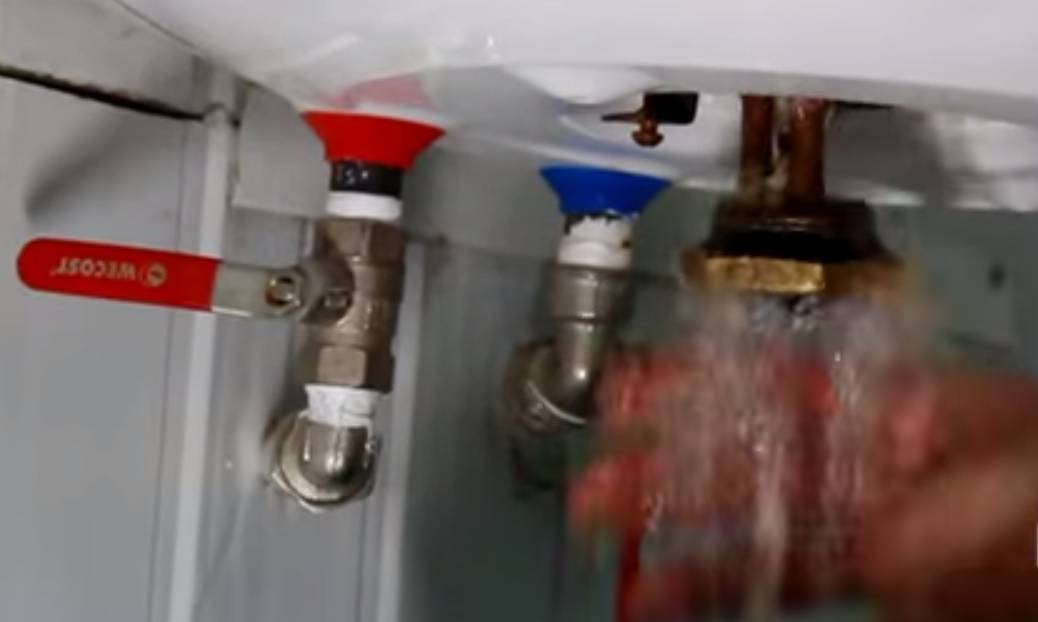

Как слить воду из него? Мы об этом рассказывали, но повторимся. У большинства водонагревателей Аристон в комплекте идет специальный перепускной клапан, который является одновременно и обратным. На нем указывается стрелкой, как именно вести установку. Обязательно подключайте водонагреватель Аристон через это устройство к водоснабжению. Это не только убережет эмаль от ударов избыточного давления, но и позволит нам слить воду в случае сервисного обслуживания. Обратный клапан нужен за тем, чтобы не потерять запас при технических работах, проводимых обслуживающими компаниями. Между клапаном и водонагревателем Аристон врежьте тройник с вентилем в ответвлении. Именно через него и производится слив воды. Не забудьте перед процедурой перекрыть стояк, и в любом случае производится отключение от сети.

До сих пор нет четкой инструкции, как почистить бак от накипи. Судя по размеру и форме отверстия, это должна делать изящная девушка с резиновой перчаткой. Достаточно забавно будет наблюдать, как она станет выполнять ремонт водонагревателя Аристон. Вся накипь высыпается из бака, после этого его можно обработать слабыми растворами кислот изнутри. Сборка водонагревателя производится в обратном порядке, и одному человеку сложно это сделать. Необходимо одной рукой удерживать ТЭН за контакты, выравнивая строго вертикально, а другой установить поперечину и начать затягивать гайку.

Перед включением в сеть необходимо проверить герметичность прокладки. Туалетная бумага поможет это сделать. При необходимости приобретаются нужные запчасти для водонагревателя Аристон, чаще всего это: (См. также: Газовый водонагреватель своими руками)

Магниевые аноды, которые являются расходным материалом.

Новые ТЭНы (от 500 до 800 рублей).

Термостаты и запасные части к ним.

Водонагреватель Аристон горизонтальный иногда снабжается ТЭНами типа RNSA. По способу монтажа они очень похожи на рассматриваемые. Для крепления на внешней части овальной площадки имеется резьбовой стержень.

Устройство накопительного водонагревателя Термекс.

В качестве пациента в данном примере – плоский настенный водонагреватель накопительного типа Thermex ID 80H. Его основные характеристики:

  • Мощность – 2 кВт,
  • Объем – 80 л.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

Водонагреватель накопительный Термекс ID 80 H – характеристики

Электрическая схема очень кратко выглядит так:

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

Схема электрическая структурная накопительного нагревателя Термекс

Работа схемы водонагревателя заключается в следующем.

Питание 220В поступает на силовую плату через термопредохранитель (на схеме не показан), который размыкает цепь питания в случае нагрева воды в баке (точнее, самого ТЭНа) выше 95°С.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

Устройство накопительного водонагревателя Термекс. Термопредохранитель, ТЭН.

Далее это напряжение в блоке питания преобразуется в постоянное с номиналом 12В и 5В, и используется для питания платы управления и индикации, которая выглядит с лицевой стороны (панели управления) вот так:

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

Панель управления плоcким настенным водонагревателем Термекс ID 80H

С этой панели устанавливается текущее время, программа нагрева, время включения-выключения. И главное – задается температура. Также выводятся различные сообщения о авариях и текущем состоянии. Управляется всё с 5 кнопок.

Плата управления связана с силовой платой шлейфом, в котором несколько проводов.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

Силовая плата водонагревателя. Коммутация, блок питания. Кому нужна? Лежит без дела, отдам за символическую плату).

Силовая плата также выдает напряжение питания на ТЭН (нагревательный элемент), который установлен в баке нагрева воды. Для обратной связи по температуре служит датчик температуры, который подключен  также к силовой плате. Благодаря этому датчику температура воды в баке может более-менее поддерживаться около заданного значения.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

Устройство накопительного водонагревателя. Выводы ТЭНа и термодатчика.

Это принцип работы схемы водонагревателя и его устройство, а теперь к сути статьи – к ремонту.

Механизм защиты водонагревателя

Итак, мы разобрались, для чего нужен магниевый анод. Самое время узнать, каким образом он защищает металл от коррозии. Для этого вспомним школьный курс химии.

Во время работы железо, из которого изготовлен бак, взаимодействует с кислородом воды. При этом каждый его атом теряет пару электронов, превращаясь в позитивно заряженный ион Fe++. В дальнейшем этот ион из-за разности потенциалов покидает кристаллическую решетку металла, образуя оксид железа FeO. В данном случае железо, принимая электроны кислорода, является анодом.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять

Устанавливая магниевый элемент в бак, производители этим «убивают двух зайцев»:

  1. Магний является химическим элементом с электродным потенциалом, гораздо меньшим, нежели у железа, поэтому он намного легче отдает электроны из своих атомов. Можно сказать, что железо просто не успевает взаимодействовать с кислородом. В этом процессе магний является самым настоящим протекторным анодом. Такой метод защиты металлов известен давно и представляет собой типичный случай катодной защиты.
  2. Водопроводная вода «богата» не только кислородом, но еще и растворенными солями кальция CaCO3, которые в виде твердой накипи осаждаются на внутренних элементах водонагревателя. Настоящим кальциевым камнем эта накипь становится при взаимодействии с разогретой поверхностью ТЭНа. При этом значительно снижается теплопроводность нагревателя, в результате чего он выходит из строя. Применение магниевого анода позволяет решить и эту проблему – его электроны замещают ионы кальция в составе накипи, в результате чего она представляет не твердую соль, а рыхлое вещество гидроксид магния MgOH3 и мягкую соль MgCO3, которые нетрудно удалить с внутренних элементов бойлера.

Популярные статьи  Ремонт стиральных машин через онлайн-сервис: удобства и выгода очевидны

В процессе работы защитный электрод быстро разрушается, поэтому его надо периодически менять. Если этого не сделать, то срок службы водонагревателя будет зависеть только от состояния внутреннего покрытия, материала и толщины стенок емкости, а также температурного режима и качества воды.

К этому сроку стержень покрывают глубокие кратеры, он становится рыхлым и легко крошится. Заменять элемент надо стержнем с такими же геометрическими параметрами. Разобрав водонагреватель, не поленитесь заодно удалить накипь и грязь с внутренней поверхности бака и ТЭНа. Это значительно продлит срок его службы и улучшит качество горячей воды.

На последок – видео-инструкция по замене анода и чистке водонагревателя:

Конструкция водонагревательного прибора

Бойлер принципиально ничем не отличается от самого обычного электрочайника, который может поддерживать определенную температуру воды. Только у первого в качестве крышки выступает предохранительный клапан, обеспечивающий подачу необходимого количества жидкости для ее последующего нагрева.

Сегодня рынок предлагает большой выбор бойлеров. Все современные модели имеют различную конструкцию, технические характеристики, внешний вид и, конечно же, разную цену.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять
При покупке устройства рекомендуется отдавать предпочтение только проверенным производителям. Только так можно быть уверенным, что техника прослужит долго и не создаст лишних проблем

Поэтому подобрать оптимальную по параметрам, качеству и стоимости модель накопительного водонагревателя сможет покупатель с любым уровнем дохода.

Независимо от бренда все бойлеры состоят из следующих компонентов:

  • корпус — он должен быть заизолирован, что позволит свести тепловые потери к минимуму;
  • нагревательный элемент — существует две его разновидности: первый напрямую контактирует с водой, а второй нагревает жидкость через специальную керамическую оболочку;
  • внутренний бак — его объем варьируется от 15 до 200 литров, а сам резервуар изготавливается из нержавеющей стали, что позволяет ему быть устойчивым к коррозии;
  • термостат — датчик, который следит за температурой воды, поддерживая ее на заданном пользователем уровне;
  • магниевый анод, главная задача которого заключается в защите устройства от электрохимической коррозии, но он никоим образом не влияет на образование накипи;
  • прокладка узла крепления нагревательного элемента.

Магниевый анод нуждается в регулярной замене — этим процессом нужно заниматься не реже 1-2 раза в год. Такое обслуживание позволит увеличить срок службы бойлера и повысить его коэффициент полезного действия.

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять
Водонагревательный прибор имеет достаточно простую схему. Благодаря этому можно заняться его ремонтом самостоятельно, сэкономив при этом и свои деньги, и свое время

Замена магниевого анода в водонагревателе

Во время работы магниевый анод для водонагревателей различных марок, и Аристона в том числе, способен быстро разрушаться, поэтому его следует периодически менять. Если не делать этого, то срок службы устройства будет зависеть от следующих факторов:

  • толщины и материала стенок емкости;
  • состояния внутреннего покрытия;
  • качества воды;
  • температурного режима.

Анод для водонагревателей Аристон и других компаний требует замены, если его износ составляет более 60%. Обычно такое случается через каждые 15–18 месяцев эксплуатации. В процессе замены основная сложность заключается в том, что длина анода равняется размеру бака. Перед тем как его заменить, необходимо уточнить, будет ли достаточным расстояние под устройством для проведения монтажа.

В некоторых моделях бак является настолько большим, что приходится осуществлять демонтаж водонагревателя для замены стержня. Некоторые изготовители выпускают магниевые аноды, которые состоят из коротких кусочков и собирающиеся на шпильках.

Определившись с размером и видом детали, приступают к замене анода в водонагревателе. Для этого необходимо соблюдать следующие моменты:

Сначала нужно отсоединить бойлер от питания. Если он просто подключен в розетку, то достаточно вытащить вилку. При использовании автомата необходимо при помощи индикаторной отвертки убедиться, что он разъединяет фазу, а не ноль. После этого сливают горячую воду и перекрывают подачу холодной, применяя для этого тройник с краником. Далее отсоединяют термостат и снимают блок с ТЭНом

При этом нужно действовать очень осторожно, ставя под бойлер тазик. Если устройство не было заранее отключено, то остатки жидкости способны ошпарить руки

Теперь необходимо очистить ТЭН от накипи

Согласно отзывам, аноды к водонагревателям Ariston и других компаний, которые эксплуатировались дольше необходимого срока, могут практически полностью распадаться. Поэтому нужно аккуратно выкрутить плоскогубцами то, что от него осталось. Затем нужно установить новый анод. К слову, магниевый стержень в водонагревателях Ariston можно заменить на другой. В этом случае основным требованием считается диаметр шпильки. Нужно проверить прокладку блока и при необходимости заменить ее на новую.

После этого следует прикрепить ТЭН на место. Болты нужно закручивать каждый понемногу, чтобы не деформировать и не перекосить фланец и создать на уплотнителе равномерное усилие. Бак наполняют, предварительно открыв на смесителе горячую воду, чтобы смог выходить из емкости воздух. Если соединение было проведено герметично, то прикрепляют термостат и приступают к эксплуатации водонагревателя.

Таким образом, роль магниевого анода для водонагревателя Ariston и других марок невероятно велика. Этот небольшой стержень гарантирует подачу чистой воды и продлевает срок эксплуатации водонагревателя. Главное – это следить за его состоянием и вовремя менять на новый. В результате даже недорогой бойлер способен прослужить очень долго.

Нюансы разборки разных бойлеров

Разборка разных бойлеров имеет специфические особенности, связанные с их конструкцией

Перед тем, как начинать демонтаж, важно уточнить, к какому из следующих видов относится ваш прибор:

  • Конструкция с ТЭНом.
  • Экономичный бойлер.
  • Модель медиум-класса.
  • Модель с плоским баком.

Популярные водонагреватели с ТЭНом

Нагрев воды происходит при помощи ТЭНа, который бывает мокрым (иметь непосредственный контакт с водой) или сухим (нагревать сначала металлическую трубку). Прежде чем разобрать водонагреватель «Аристон» или «Термекс», необходимо получить представление о следующих элементах внутреннего устройства:

Фланец. Плоская металлическая деталь, может иметь разную форму (круглую, квадратную). Служит для соединения отдельных элементов в единую систему, крепится к корпусу при помощи болтов, равномерно расположенных по периметру.

Магниевый анод. Деталь накопительного бойлера из сплава на основе магния с металлическим сердечником. Анод имеет несколько задач: защищает внутреннюю поверхность бака от коррозии, уменьшает скорость образования накипи и ее плотность, упрощает чистку бака. Периодически нуждается в замене.

Разборка водонагревателя «Термекс» на 50 литров или, например, «Аристона» любого объема начинается с демонтажа электрической части. Работа включает следующие действия:

  • Снимают нижнюю крышку корпуса. Под ней обнаруживается фланец с расположенными на нем датчиками и ТЭНом (по центру). Первым делом освобождают датчики, вытянув их наружу, убирают заземление.
  • Освобождают все разноцветные провода, выкручивая прижимающие их болты. Прежде, чем начинать откручивать болты, полезно сделать снимок подключения (или зарисовать от руки). Болты по размеру одинаковые, это облегчит задачу сборки.
  • Чтобы достать ТЭН, откручивают 6 болтов, расположенных по периметру фланца.
  • За фланцем на корпусе расположены болты, удерживающие блок автоматики; надо открутить их, снять реле запуска и вынуть блок. По большому счету, блок можно не снимать, но без проводов в поле зрения удобнее вынимать ТЭН.
  • Откручивают шесть болтов и снимают фланец, за которым находится нагревательный элемент. Под фланцем имеется резиновая прокладка.
  • Извлекают ТЭН. Возможно, в этот момент выльется еще с пол-литра воды с накопившейся грязью.
  • Производят осмотр. Рядом с ТЭНом закреплены трубки, для температурных датчиков, и магниевый нейтрализатор накипи.
  • Очищают накипь, чистят бак, собирают бойлер в обратном порядке.
Популярные статьи  Для чего нужен диффузор в фене?

О разборке старого бойлера в следующем видео:

Особенности от разных производителей

У водонагревателей различных марок имеются следующие особенности:

Чтобы почистить «Аристон», не нужно снимать его со стены. Все узлы размещаются в нижней части корпуса

Если необходимо разобрать бойлер «Аристон», важно помнить, что он отличается особым креплением фланца. Чтобы снять фланец, его проталкивают внутрь корпуса и разворачивают по часовой стрелке.  Разборка бойлера «Бакси» начинается со съема термостата. Гайки на фланце сначала слегка ослабляют, чтобы слить остатки воды (ее будет больше, 2-3 л)

Затем гайки откручивают и снимают фланец с ТЭНом

Гайки на фланце сначала слегка ослабляют, чтобы слить остатки воды (ее будет больше, 2-3 л). Затем гайки откручивают и снимают фланец с ТЭНом.

Разборка водонагревателя «Гермекс» на 80 литров (или другого объема) проходит по той же схеме, что для приборов компании «Аристон». Единственное отличие заключается в том, что магниевый анод меняют ежегодно.

У остальных видов также имеются отличия:

  • Экономичный бойлер. Крышка бака закреплена на двух винтах, фланец фиксируется на корпусной планке одной гайкой.
  • Модели медиум-класса. Количество винтов, удерживающих крышку различно, и зависит от модели. Термодатчик крепится по-разному: соединяется с нагревательным элементом проводами или фиксируется на его поверхности.
  • Модели с плоским баком. На корпусе имеются декоративные заглушки, под которыми спрятаны крепежные болты.

О разборке бойлера Atlantic в следующем видео:

Меняем защитный элемент электрического накопителя

В подвесных вертикальных бойлерах данного типа стержень катодной защиты установлен на общей площадке с ТЭНом, прикрепленной к днищу стального сосуда. В горизонтальных моделях водонагревателей ТЭНовый блок крепится к стенке бака, обращенной вниз.

Чтобы заменить анодный элемент, потребуется самый обычный инструмент:

  • набор ключей под гайки размером 8…19 мм;
  • отвертка магнитная под крестообразный шлиц;
  • пассатижи;
  • фонарик – подсвечивать снизу и внутрь емкости;
  • наждачная бумага (чистить ТЭН);
  • шланг для опорожнения резервуара;
  • ветошь;
  • широкий пластиковый таз.

Наверняка из всего набора вам понадобится только 1 ключ, чей размер станет известен после демонтажа крышки. Таз необходим для чистки – вы же не захотите выгребать грязь прямо в ванную (если бойлер висит над ней).

Подготовительный этап

Что нужно сделать перед разборкой аппарата:

  1. Обесточьте водонагреватель любым доступным способом – отключите «автомат», вытащите вилку из розетки.
  2. Перекройте подачу холодной воды к приемному патрубку накопителя.
  3. Если бойлер обвязан согласно приведенной выше схеме, откройте «горячий» вентиль на ближайшем смесителе. Оттуда вытечет около литра воды, затем открывайте сливной кран и опорожняйте бак в ведро или прямо в ванну.

При непосредственном подключении нагревателя к трубам повторите перечисленные действия, но воду сливайте через штатный предохранительный клапан, как предлагает мастер на видео:

При засоренном клапане и отсутствии кранов на входе в бойлер придется воспользоваться радикальным методом – открутить газовым ключом гибкие подводки от штуцеров аппарата. Чтобы сливать воду порциями, например, с помощью ведра, периодически закрывайте «холодный» патрубок рукой – струя прервется под воздействием вакуума. Только не забудьте остудить накопитель до комфортной температуры.

Разборка и чистка бака

Теперь рассмотрим, как вытащить из водонагревателя ТЭНовый блок и заменить защитный анод:

  1. Магнитной отверткой выверните винтики крепления крышки, снимите ее и отодвиньте в сторону.
  2. Если свободной длины проводов хватает, сразу вытащите термостат и датчик из трубки (держится на контактах). В противном случае отсоедините питающий кабель, потом извлекайте термоэлемент.
  3. Пользуясь гаечным ключом, открутите фланец блока. Размер и число болтов зависит от модификации бойлера. Например, на «Аристонах» встречается крепление на 5 гайках под ключ 10 мм либо распорная планка на одной гайке 14 мм.
  4. Подставьте таз и аккуратно вынимайте блок. Сначала приложите небольшое усилие – резиновый уплотнитель наверняка прикипел к посадочной площадке. В емкости остается до 0.5 л воды, которая сразу вытечет вместе с грязью, скопившейся на дне.
  5. Пассатижами ухватитесь за старый анод (или тонкий стержень, который от него остался) и выкрутите деталь из гнезда.
  6. После извлечения приступайте к очистке ТЭНа механическим способом – удалите накипь отверткой и зачистите наждачной бумагой.

По окончании разборки стоит воспользоваться моментом и хорошенько вымыть бак изнутри с помощью кухонных средств. Для ополаскивания кратковременно откройте подачу холодной воды – струя смоет грязь со стенок и стечет в таз.

Новый элемент просто вкручивается в гнездо на площадке

Остается вкрутить в гнездо почищенного блока новый анод для бойлера, затянуть стержень усилием руки и собрать аппарат в обратной последовательности. Перед включением обязательно наполните емкость – откройте водопровод и дождитесь, пока вода не побежит из смесителя (помните, мы ранее открыли «горячий» вентиль?).

Как своими руками произвести замену магниевого стержня водонагревателя Ariston 50 литров, смотрите на видео:

Процедура установки анода мало отличается на моделях разных брендов. Алгоритм везде одинаков – надо опорожнить сосуд, отключить бойлер от электросети и снять ТЭНовый блок. Исключение – аппараты с отдельным расположением стержня, которые мы рассмотрим далее.

Поиск причины поломки

Перед тем как разбирать устройство Термекс, нужно выяснить, что стало причиной поломки. Это можно сделать и без разбора аппарата. Просто необходимо правильно увидеть симптомы.

К основным неисправностям можно отнести:

  • Накопительный водонагреватель перестаёт включаться,
  • Включается защита от короткого замыкания,
  • Вода не греется,
  • Бойлер течёт.

Если обнаружилась утечка, то сначала нужно выяснить, из какого точно места идёт вода. В том случае, если виной всему прокладка, то такую неисправность можно легко устранить. Нужно просто вытащить старую, купить новую, которая стоит копейки, и поставить её на устройство. Однако если вода идёт из корпуса водонагревателя, то, скорее всего, самостоятельно устранить поломку не удастся. В таких случаях необходимо отвезти водонагреватель к специалистам в сервисный центр. Лишь они смогут устранить проблему. В больших городах, таких как Москва, подобных сервисных центров очень много.

В домашних водонагревателях обычно из строя выходят водонагревательные элементы — ТЭНы

Чтобы узнать, действительно ли причиной поломки является нагревательный элемент, нужно обратить внимание на некоторые признаки:

  • Включается защитная автоматика,
  • При включении устройства, выбивает пробки на счётчике,
  • Не происходит нагрев воды либо вода очень плохо греется,
  • Водонагреватель начинает шипеть, вода выходит не чистая, а мутная. А также присутствует очень неприятный запах из аппарата.

Если имеются такие симптомы, то, вероятнее всего, из строя вышли именно нагревательные элементы. Можно определить неисправность и по внешнему виду ТЭНа. Их оболочка будет повреждена. Но иногда бывают и такие случаи, когда оболочка в норме. В этой ситуации определить их неисправность поможет только специальный тестер. Если омметр показывает бесконечность, то произошёл обрыв нихромовой спирали. А если прибор показывает ноль, то в этом случае произошло короткое замыкание.

Но в каждом из этих случаев, повреждённый элемент придётся заменить. Купить необходимые элементы не составит труда. Они продаются не только в таких крупных городах, как Москва или Питер, но и по всей стране. Стоит лишь зайти в электрический магазин или сервисный центр.

Причины выхода из строя ТЭН:

  • Срок годности истёк,
  • Водонагреватель был включён в сеть без воды,
  • Аппарат долгое время был включён, при этом вода не была слита,
  • Произошёл резкий скачок напряжения.

В таких случаях не остаётся ничего, кроме замены ТЭНа. Это вполне можно сделать самостоятельно. Но нужно запомнить, что ремонт необходимо производить лишь в определённой последовательности, только в этом случае не возникнет путаницы. Именно это гарантирует успешный ремонт.

Оцените статью
Павел Поздняков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Магниевый анод в водонагревателях: для чего нужен, как снять и поменять
Рейтинг сушилок для овощей и фруктов — ТОП-15 лучших моделей
