Замена тэна в бойлере на примере "Аристон": пошаговая инструкция

Содержание

Неисправности бойлера: наиболее уязвимые части накопителя

После покупки прибора перед его установкой следует внимательно ознакомиться с технической документацией. В ней будет отражена конструкция прибора, расположение его отдельных частей, инструкция по правильной установке и эксплуатации.

Для правильного реагирования на проблему и её устранения необходимо найти место протекания и определить причину.

Возможные неисправности могут быть связаны со следующим:

Износилась защитная прокладка в корпусе
Неисправность вызвана работой ТЭНа. Требуется его замена.
Вышел из строя терморегулятор, термодатчик. В бойлерах высокого качества обычно установлены несколько дублирующих устройств, контролирующих работу друг друга.
Течь возникла в области подсоединения труб подвода холодной воды и отвода горячей. Вероятнее всего проблема возникла на стадии монтажа, вследствие плохой герметизации мест соединений.

Часто для защиты накопителя в его систему подсоединяется предохранительный клапан. Благодаря этому элементу число поломок прибора значительно сокращается.

Как снять и проверить нагреватель

Чаще всего ломаются ТЭНы в накопительных бойлерах, потому что постоянно находятся в воде. Вне зависимости от объема (50, 80 литров и больше) на срок эксплуатации детали могут влиять разные факторы:

Частотность использования бойлера.
Максимальная температура нагрева.
Качество воды.

Почему детали сгорают? Это случается при включении техники без воды. Хотя большинство производителей предупреждают этот момент конструктивными особенностями бака. Поэтому основными причинами того, что нагреватель сгорел, будут вода с большим количеством примесей и накипь. Осадок покрывает элемент в несколько слоев, мешая нормальному отводу тепла. В результате ТЭН перегревается.

Как вытащить нагреватель своими руками? В первую очередь отключите бойлер от сети.

Независимо от марки («Поларис», «Эленберг» или «Термекс»), отключите в щитке автомат. Теперь приступайте к сливу воды.

Слив воды в бойлере

Удалить содержимое можно несколькими способами. Через обратный клапан:

Подставьте глубокую емкость под клапан или подключите шланг и опустите в камеру.
Откройте клапан и дайте воде слиться.
При объеме бака 30 литров процедура будет длиться не менее 1 часа.

При объеме более 80 литров нет смысла так долго ждать. Выполните слив через ввод бойлера.

Перекройте впускной кран для подачи воды.

Открутите шланг для подачи холодной воды.
Снимите клапан.
Открутите шланг с выхода бака.
Откройте кран бойлера.

Подставьте емкость, и содержимое сольется за несколько минут.

Как достать ТЭН

Теперь время приступить к демонтажу детали, для этого лучше снять технику со стены. Исключение составляют модели, где элементы располагаются снизу. Действуйте последовательно:

Сначала отключите все шланги, которые подключены к корпусу. Будьте осторожны: из них может политься вода.
Снимите корпус с крючков и опустите на пол.
Уберите крышку. В зависимости от модели она может располагаться по-разному. Лучше заглянуть в инструкцию.
Снимите декоративные шайбы с патрубков. Они есть в нагревателях «Термекс».
Используя крестовую или шлицевую отвертку, отвинтите шурупы либо отстегните защелки.
Сначала отключите проводку термостата. Предварительно сфотографируйте ее, чтобы выполнить правильное подключение.

Итак, нагреватель у вас в руках. Приступайте к диагностике.

Проверка элемента

Первый этап — визуальный осмотр. Оцените общее состояние, количество накипи и целостность корпуса. Если нарушена изоляция, поможет только замена.

Для диагностики мультиметром нужно определить сопротивление элемента вашей модели. Для этого посмотрите в инструкции мощность прибора. Затем сделайте расчеты по такой формуле:

Приложите щупы мультиметра к контактам нагревателя и посмотрите результат. Если он совпадает с вычислениями, все в порядке. Если на экране высвечивается 1-0 Ом, произошло замыкание или обрыв.

Далее вычисляется пробой на корпус. Первичным признаком подобной поломки считается вода, которая бьется током. Небольшой разряд можно получить от прикосновения к баку.

Установите тестер в режим зуммера. Один щуп приложите к контакту детали, другой — к корпусу. Тестер пищит? Случился пробой.

Для следующей проверки понадобится мегомметр. Установите диапазон в 500 В. Подключите щупы к контакту и корпусу. Показатели более 0,5 Ом считаются нормальными.

Как поменять ТЭН? Новую деталь нужно подбирать в соответствии с моделью. Серийный номер можно узнать в инструкции по эксплуатации. Установка проводится в обратном порядке.

Принцип работы ТЭНа

Нагревательный элемент бойлера представляет собой изогнутую трубку, по центру которой проходит токопроводящая нить с высоким электрическим сопротивлением. При прохождении тока она выделяет большое количество тепла, которое передается содержимому бака.

Чтобы избежать замыкания нити в воде, ее заключают в теплопроводящий изоляционный слой — кварцевый песок или оксид магния. Снаружи система погружается в трубку из меди или нержавейки.

Если вода контактирует с внешней металлической оболочкой, то такой элемент называется открытым или «мокрым». ТЭН, в котором трубка заключена в герметичную керамическую колбу, является закрытым или «сухим». Первый имеет преимущество в скорости нагрева, а второй — в сроке службы.

Схема ТЭНа в водонагревателе.

Что понадобится для ремонта?

Если наличие неисправности все-таки подтвердилось, то пора заняться заменой ТЭНа. Но прежде чем приступать к работе, необходимо обзавестись всеми необходимыми инструментами. Список небольшой, но без него вряд ли что-то получится сделать.

Для ремонта понадобятся:

гаечные ключи;
плоскогубцы;
тряпки или салфетки — они должны хорошо впитывать воду;
отвертки — желательно запастись крестовыми и прямыми;
фазомер — инструмент представляет собой отвертку, в ручку которой встроен специальный индикатор;
новый нагревательный элемент.

Вооружившись всем необходимым можно приступать непосредственно к ремонту. Чтобы все прошло успешно, нужно следовать определенному порядку действий, который будет рассмотрен далее.

Хоть подавляющее большинство бойлеров отличаются друг от друга внешним видом и характеристиками, но, как правило, они имеют идентичную конструкцию

Особенности для приборов разных производителей

Общая схема извлечения водонагревательного элемента может иметь небольшие корректировки в зависимости от марки бойлера. Они обусловлены индивидуальным строением прибора и способом установки ТЭНа. Особенности разборки имеются у следующих бойлеров:

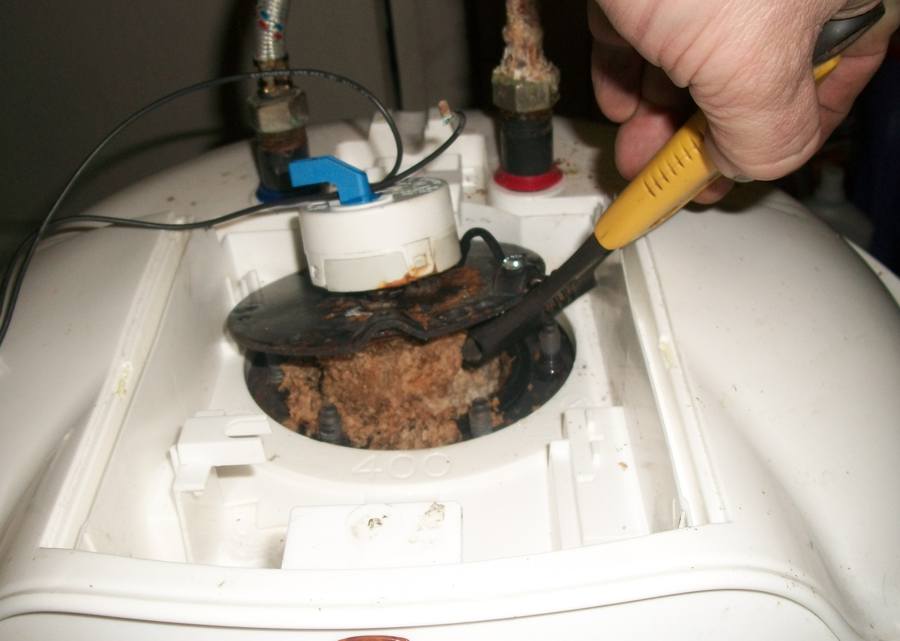

Аристон. Чтобы снять крышку с ТЭНом, нужно сначала ее ввести внутрь корпуса. Если деталь не поддается, ее слегка раскачивают и повторяют попытку. Нагревательный элемент достают боком, так как он имеет изогнутую форму. В некоторых моделях эта деталь нуждается в проворачивании против часовой стрелки.
Горенья. Чтобы снять переднюю панель на баке, необходимо слегка прижать ее нижний край и потянуть к себе. После того как защелки сработали, панель снимается.
Бойлеры этой фирмы выделяются большим весом, поэтому поднимать и переворачивать прибор лучше вдвоем.
Поларис. Модели этого бренда отличаются сложностью извлечения нагревательной детали. Сначала в устройстве откручивают удерживающую скобу и только после этого извлекают ТЭН. Его достают под углом, как бы уводя в сторону.
Атлантик и Термекс. В водонагревателях данных марок сначала откручивают гайки, расположенные по окружности бака. Затем снимают шайбу крепления. Фланец, на котором закреплен ТЭН, опускают вниз. ТЭН достают аккуратно, расшатывающими движениями.

Замена водонагревательного элемента

Прежде всего, необходимо отключить подачу воды. Обычно кран перекрытия расположен неподалеку от бойлера. Если такового нет, можно перекрыть воду во всей квартире (от стояка).

Каждый мастер может выбрать любой из двух способов. Главное — это прекратить заполнение бака водой. Учтите, что кран подачи ГВС также необходимо перекрыть.

Далее, необходимо выполнить следующие действия:

слить воду из бойлера;
отключить устройство от электросети;
снять защитную панель, для чего пригодится отвертка;
при помощи фазометра убедиться, что на водных клеммах отсутствует напряжение;
снять нагревательный прибор с креплений;
отсоединить провода — перед этим лучше сфотографировать изначальную схему, что избавит от множества проблем;
открутить гайки, крепящие нагревательный элемент.

Вместе с ТЭНом также следует заменить анод, защищающий бойлер от ржавчины. Далее можно заниматься установкой новых деталей. При этом необходимо проследить, чтобы их контакты были сухими. Ведь в противном случае появляется риск возникновения короткого замыкания.

После того как все шланги были подключены, оборудование тестируется на подачу холодной воды. Учтите, что в розетку прибор включать еще нельзя. Ведь сначала нужно проверить, есть ли течь. Если никаких проблем нет, то после того, как весь воздух выйдет через кран с горячей водой, можно включать устройство в сеть.

Чтобы сделать эксплуатацию бойлера максимально безопасной, предстоит проверить несколько моментов. Прежде всего необходимо убедиться в наличии заземления, которое должно быть обеспечено еще во время установки бойлера.

Хорошим дополнением будет монтаж устройства защитного отключения, а также прокладка отдельной силовой линии с собственным автоматическим выключателем для защиты проводки.

Полезной деталью является предохранительный клапан. Он не допустит, чтобы во внутреннем баке было слишком высокое давление. Также элемент пригодится для слива жидкости. Для сохранения компонентов бойлера в случае прекращения подачи воды рекомендуется установить обратный клапан на холодную магистраль.

Порядок включения накопительного водонагревателя в квартире

Во время отключения горячей воды возникает необходимость найти альтернативу, и тут приходит на помощь современная техника. Чтобы не остаться без тех благ цивилизации, к которым мы привыкли, придется купить и установить накопительный водонагреватель.

Довольно часто мне приходится в летний период делать включение, но не из-за того, что это какая-то сложная процедура, а потому, что делать ее приходится не часто, и поэтому люди забывают последовательность действий, и поэтому решил написать статью на эту тему.

Включение накопительного бойлера не требует каких-то профессиональных знаний, но при этом надо соблюдать определенную последовательность, так как структура этих приборов, независимо от модели (аристон, горение, термекс, электролюкс), у всех одинакова, порядок включения у всех один и тот же.

Сразу оговорюсь, я рассказываю как включать водонагреватель при правильной стандартной схеме подключения.

Как определить, где вход холодной воды и выход горячей:

По стандарту, если Вы смотрите на бойлер, подача холодной воды — справа, а выход горячей — слева, а также холодная отмечена синим цветом, а горячая — красным.

Сперва перекрываем кран подачи горячей воды на квартиру, даже при наличии обратного клапана, так как они имеют свойство ломаться, далее откройте такую же воду на смесителе. Открывать его надо для того, чтобы спустить воздух, если водонагреватель пустой.
Открываете горячий кран выхода из бойлера.
Открываете холодный кран подачи в прибор и ждете, когда из открытого Вами смесителя сойдет воздух и потечет жидкость.
Когда вода потекла, закрываете и включаете бойлер в розетку, и через пару часов можете им пользоваться.

Вот и весь процесс, для большей ясности посмотрите это видео, и, я думаю, проблем у Вас не возникнет. Отключить прибор можно в обратной последовательности, а надо ли сливать с него воду, решать Вам.

Удачи Вам!!!

Замена ТЭНа в Термекс RZL 30, 50, 80, 100, 150 VS

В данной модели стоит двойной ТЭН общей мощностью 2,0кВт (1,3кВт + 0,7кВт) на прижимном фланце 64мм. с анодом и двумя полыми трубками под датчики. Подлежит замене если при включении срабатывает УЗО или выбивает автомат в доме, вторая причина если питание на ТЭН поступает, но нагрева нет. С завода ставят китай, рекомендуем брать на замену производства Thermowatt , данный завод выпускает две модификации: стандартный (медная оболочка, штампованный фланец) и усиленный (медный сплав с латунью, литой фланец). Новый можно купить на нашем сайте под артикулом: 3401309 — Стандартный. 3402079 — Усиленный.

Необходимые инструменты: крестовая отвертка или шуруповерт, пассатижи, ключ, удлинитель и головка на 10.

Для удобства откручиваем два самореза и снимаем вторую половину крышки.
Скидываем три клеммы питающих проводов с ТЭНа
Откручиваем саморезы жгутика, держащего капилляры термостатов.
Из одной трубки ТЭНа вытаскиваем капилляр терморегулятора, из другой – капилляр термозащиты.
Берем ключ с головкой на 10 и откручиваем две гайки планки, на которой крепится термозащита и вместе с планкой убираем ее в сторону.
Так как водонагреватель поставлялся без УЗО, производителем сделана тройная земля с фланца ТЭНа на корпус водонагревателя. Откручиваем только две земли под гайками, земля под саморезом не будет нам мешать.
Откручиваем две гайки планки капилляров и убираем ее, затем откручиваем все шесть гаек прижимного фланца ТЭНа, убираем пассатижами шайбы, и снимаем фланец.
Вытаскиваем старый ТЭН. Как видно магниевый анод выроботал свой ресурс и тоже подлежит замене. Большое заблуждение многих клиентов считать, что тонкая шпилька это анод и он впорядке.
Берем новый ТЭН (в нашем случае бойлер будет использоваться в системе без фильтрации и водоподготовки, поэтому заказчиком был выбран усиленный ТЭН для жесткой воды), накручиваем анод, надеваем прокладку и устанавливаем взамен старого.
Накидываем фланец (часто на заводе резьбовые шпильки приварены не ровно и фланец не садиться легко на свое место, допускается немного подправить пассатижами), закручиваем гайки крест на крест чтобы фланец прижимал равномерно.
Прикручиваем обратно планку и затягиваем две земли под гайки.
Утапливаем до упора капилляр термозащиты в полую трубку ТЭНа большего диаметра, а в меньшего диаметра – капилляр терморегулятора. Зажимаем под жгутик.
Устанавливаем обратно термозащиту и одеваем питающие провода на ТЭН. На всех проводах клемма «мама» должна с усилием одеваться, должен быть плотный контакт (особенно нулевой провод). Если одевается легко, она ослабла, нужно пассатижами поджать.
Закрываем внутренности с помощью малой и основной крышки, закручиваем саморезы. Весь процесс замены смотрите на нашем канале:

Инструкция по эксплуатации: водонагреватель Аристон 50 литров

Перед тем, как водонагреватель будет установлен, нужно убедиться, что проводка точно выдержит добавленную мощность

Важно и то, чтобы розетка была заземленной и не имела контакта с водой. Но есть случаи, когда просто нельзя устанавливать прибор

Причины такому запрету – жесткая вода. Водонагреватель просто очень быстро поломается, потому необходимо установить фильтр. Также нельзя устанавливать бойлер там, где теоретически может быть минусовая температура. Для бойлера опасными считаются факторы мороза, сырости, пыли, солнечных лучей, а также попадание насекомых.

Нужно исключать и попадание капель воды, а еще пара на корпус бойлера. Это значит, что бойлер над ванной не устанавливают. А если давление воды слабое, необходимо установить температурный режим на максимуме, в противном случае, бойлер вообще не включится.

Промывка

После того как тэны извлечены, сам бойлер необходимо промыть чистой водой от всей той ржавчины и грязи, которая скопилась внутри. Поэтому для качественной замены водяной нагреватель все же приходится снимать со стены.

Промываете нутро обыкновенным шлангом из под крана. Воды наливайте совсем немного, так как бойлер объемом 50-80 литров еще придется поднимать вручную для слива всех ошметков. Кто-то добавляет лимонную кислоту при промывке, кто-то нет.

Совет по промывке: лучше всего бак промывать в ванной, установив его вертикально на бельевую доску. Скручиваете лейку с душа смесителя и заводите шланг в отверстие, где был тэн.

Как заменить «сухой» ТЭН

Ранее мы рассмотрели, как вытащить ТЭН и провести замену в ситуации, когда элемент напрямую соприкасается с водой. Но в продаже можно встретить и бойлеры «сухого» типа. В них электронагреватель располагается в специальном отсеке в форме стакана.

Главное преимущество — при замене не приходится сливать воду. Нет такого количества грязи, как в случае с «мокрыми» модификациями. Вообще, бойлеры данного типа считаются более надежными, но и в них ТЭНы иногда перегорают.

Замена «сухого» электрода проще. Собственнику необходимо:

Отключить оборудование от электросети.
Снять защитную крышку.
Привычно сфотографировать внутренности, чтобы избежать ошибок при подключении.
Отсоединить клеммы ТЭНа, открутить винты и вытащить нагреватель.

Владелец бойлера может столкнуться с тем, что стакан, в котором размещается элемент, заполнен специальным минеральным маслом или кварцевым песком. Они по задумке производителя экономят электроэнергию. Если требуется замена ТЭНа водонагревателя, собственнику сначала необходимо аккуратно удалить наполнитель, потом вернуть его на место.

Как это работает

Чтобы минимизировать проблемы с прибором, следует изучить его устройство и принципы работы. Обычно в частных домовладениях используются не проточные, а накопительные модели, которые позволяют использовать электроэнергию более эффективно. Такой прибор состоит из бака-теплообменника, внутри которого установлен нагревательный элемент — ТЭН, подключенный к электропитанию.

Важная часть устройства — терморегулятор. Этот элемент позволяет поддерживать постоянную температуру воды внутри накопителя. Вода поступает по трубам в теплообменник. Если ее температура слишком низкая (а так оно обычно и бывает), то терморегулятор подает сигнал и включает ТЭН.

Вода нагревается, пока не достигнет необходимой температуры. После этого терморегулятор срабатывает снова и отключает нагревательный элемент. Горячая вода отбирается из бака и заменяется холодной, процесс нагрева повторяется снова и снова. Это общая схема устройства и работы обычного накопительного водонагревателя.

Проточные модели устроены несколько иначе. Они нагревают не статичный объем воды, а поток. В них используются более мощные нагревательные элементы, которые начинают работать, когда воду включают, и останавливаются, когда ее выключают. Чтобы более подробно изучить работу и устройство конкретной модели, нужно внимательно познакомиться с сопровождающей ее технической документацией.

Бак нагревателя представляет собой прочную емкость из нержавеющей стали, толщиной один или два миллиметра. Как ни устойчив этот материал к коррозии, все же эти процессы периодически возникают и развиваются, что приводит к протеканию воды из устройства. Одна из распространенных причин таких поломок — электрокоррозия.

Проточные нагреватели обычно ломаются по тем же причинам, что и накопительные модели. Диагностику и ремонт таких приборов осуществляют схожими методами ( )

Чтобы ее предотвратить, нужно регулярно, т.е. ежегодно заменять установленный внутри магниевый анод. Этот элемент предназначен именно для предотвращения электрокоррозии

Со временем он изнашивается, а владельцы накопительных баков упускают из виду замену этой важной детали. В результате бак, исправно служивший некоторое время, вдруг начинает протекать

Некорректное состояние магниевого анода может отразиться также и на состоянии ТЭНа. Снаружи накопительный бак обычно заключен в корпус из металла или пластика, а также он имеет теплоизолирующую оболочку, которая предотвращает потери тепла

В результате бак, исправно служивший некоторое время, вдруг начинает протекать. Некорректное состояние магниевого анода может отразиться также и на состоянии ТЭНа. Снаружи накопительный бак обычно заключен в корпус из металла или пластика, а также он имеет теплоизолирующую оболочку, которая предотвращает потери тепла.

Повреждения наружной оболочки и утеплителя происходят редко, обычно это бывает из-за неосторожного обращения с устройством. Трещины и сколы на корпусе водонагревателя могут и не нарушить его работу, но это приведет к ухудшению свойств теплоизолятора, и негативно отразится на функционировании прибора в целом. Трубы входа для холодной воды и выхода — для горячей обычно не доставляют никаких проблем, если монтаж нагревателя выполнен правильно

Обычно водонагреватель комплектуют двумя термостатами, один из которых предназначен для контроля температуры воды, а второй следит за состоянием первого прибора

Трубы входа для холодной воды и выхода — для горячей обычно не доставляют никаких проблем, если монтаж нагревателя выполнен правильно. Обычно водонагреватель комплектуют двумя термостатами, один из которых предназначен для контроля температуры воды, а второй следит за состоянием первого прибора.

ЧИТАТЬ ДАЛЕЕ: Как сохранить деньги в условиях кризиса: советы экспертов

Иногда используют и третий термостат, который определяет исправное состояние ТЭНа. В любом случае сломанный термостат придется полностью заменить. Различают капиллярные, стержневые и электронные типы термостатов. Конструкция у них разная, но принцип их работы аналогичен.

Изолирующая прокладка служит не только для уплотнения соединения элементов водонагревателя, она также необходима в качестве электрического изолятора. Этот элемент рекомендуется заменять регулярно при каждом техническом обслуживании водонагревательного прибора.

Терморегулятор показывает, до какой именно температуры нагрета вода внутри прибора. Если этот элемент сломается, водонагреватель все равно будет исполнять свои функции, хотя данные о степени нагрева поступать не будут.

Как поменять

Была ли выявлена неисправность нагревательного элемента или снижение эффективности работы прибора связано с образованием накипи, его придется демонтировать. Возможно, что смена ТЭНа будет проведена одновременно с профилактической чисткой внутреннего бака.Прежде всего, необходимо:

отключить прибор от электропитания;
снять внешнюю защитную крышку с узла;
проверить отсутствие напряжения на клеммах терморегулятора щупом-фазометром (индикаторной отвёрткой) и освободить их от проводов, предварительно сфотографировав порядок подключения;
снять термостат с терморегулятором;
закрыть шаровой кран на входе воды, демонтировать обратный клапан;
удалить воду из водонагревателя через шланг от клапана или непосредственно через собственную систему слива;
отвернуть гайку крепления ТЭНа к крепёжной пластине;
выдавить ТЭН с резиновым уплотнительным фланцем и анодом внутрь бака;
развернуть его внутри бака и вытащить наружу;
почистить бак от накипи и промыть его;
при исправном нагревательном элементе, заменить анод и почистить ТЭН от накипи;
при неисправном ТЭНе – заменить на новый, рекомендуемый производителем;
анод заменить на новый;
собрать всё в обратном прядке, используя ранее сделанные фотографии подключения проводов к терморегулятору.

Примите во внимание: перед запуском оборудования в эксплуатацию непременно проверьте его на герметичность. Заполните его водой и дайте постоять несколько часов

Если следов воды нет – можно включать в сеть. В противном случае придётся заменить прокладку.

Возможно, Вам будет также интересна статья о накопительных водонагревателях Термекс. Статью о том, как поменять ТЭН в водонагревателе Термекс, читайте здесь.

Меры профилактики

Чтобы предупредить поломку нагревательного элемента, нужно:

разбирать бойлер и осматривать анод и ТЭН не реже чем раз в 6-9 месяцев;
при каждом техобслуживании промывать бак от грязи и накипи;
при замене ТЭН менять и «жертвенный» элемент;
избегать механических способов очистки трубки, особенно ножом и другими острыми предметами;
затягивать гайки и болты с усилием, но без рывков, чтобы не повредить резьбовые соединения.

Чтобы замедлить образование накипи, нужно нагревать воду не выше +60…+65°С. Раз в 2-3 недели можно устанавливать регулятор на максимальный режим, чтобы провести обеззараживание бака.
