Производительность вентилятора — как узнать и увеличить

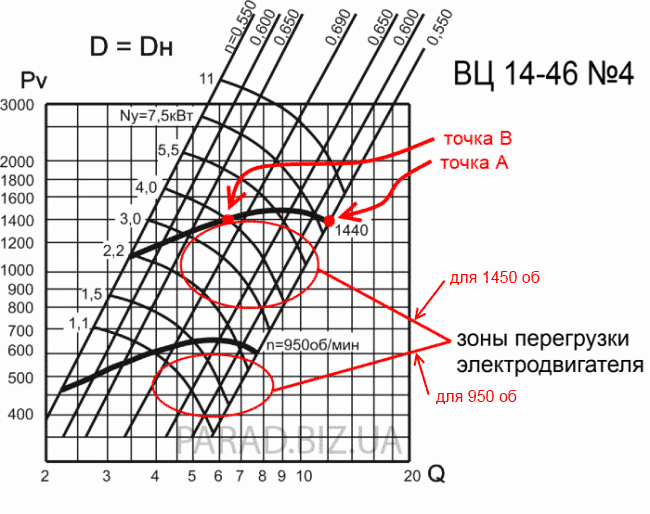

Аеродинамические характеристики вентилятора среднего давления ВЦ14-46 №4

Производительность вентилятора — как узнать и увеличить

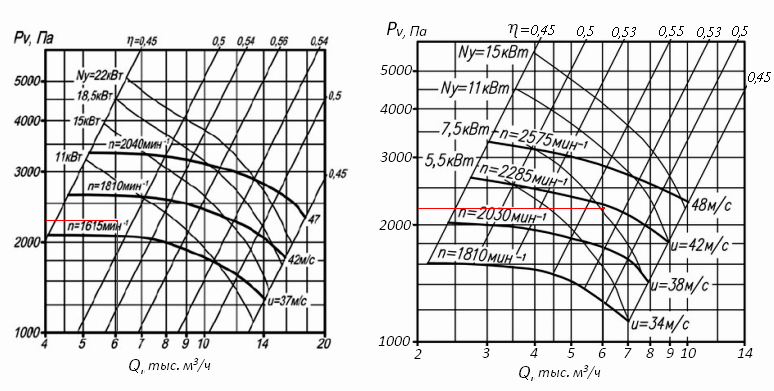

По горизонтальной оси: Q – производительность (количество воздуха, перекачиваемое вентилятором в единицу времени), измеряется куб метрами в час. По вертикальной оси: Pv – полное давление. Полное давление вентилятора равно разности полных давлений потока за вентилятором и перед ним. Масштаб графиков — логарифмический.

На графике: Pv – полное давление, Па; Q – производительность, тыс. м3/час; Nу – установочная мощность, кВт; n – частота вращения рабочего колеса, об/мин; η – КПД агрегата.

Реальные кривые полного давления вентилятора Pv(Q) при вращении его рабочего колеса (крыльчатки) при оборотах n=950 об/мин и n=1450 об/мин обозначены двумя жирными линиями. Здесь же приведена серия ниспадающих кривых, пересекающих кривые Pv(Q) (тонкие линии). Эти кривые иногда называют кривыми мощности (или кривыми равной мощности). На каждой такой кривой приведена мощность электродвигателя.

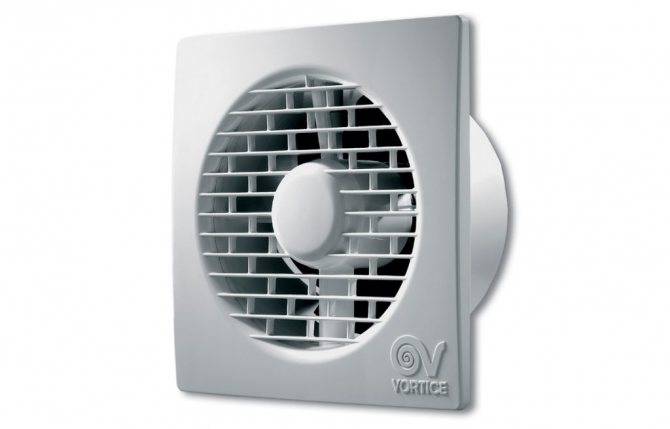

Как установить вентиляцию в ванной комнате

Перед установкой вентилятора в ванной или туалете, нужно сравнить его диаметр с размером воздухоотвода. Если он меньше, одевается гофра, а пустоты заделываются монтажной пеной. Если больше — просто воспользуйтесь перфоратором.

Поскольку основной задачей вентиляции считается вывод горячего воздуха с ванной, то оптимальным местом установки вентилятора считается верхняя часть стены напротив двери.

Перед тем как приступать к монтажу вентиляционной системы, рекомендуется прочесть внимательно инструкцию к ней. Это позволит избавиться от множества проблем в дальнейшем.

Производительность вентилятора — как узнать и увеличить

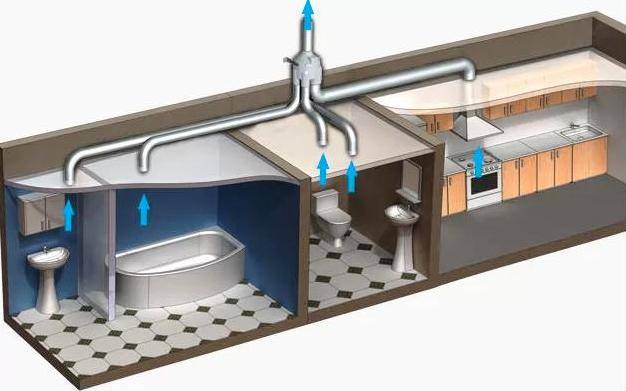

Схема вентиляции для раздельного санузла в квартире

Инструкция по монтажу:

  1. Снимите лицевую крышку.
  2. Нанесите жидкие гвозди на место примыкания вентилятора к поверхности стены.
  3. Заведите вентилятор рабочей частью в стену так, чтобы его не было видно.
  4. Прижмите корпус так, чтобы клей схватился.
  5. Смонтируйте противомоскитную сетку.
  6. Посредством дюбелей прикрепите лицевую крышку.
  7. Потом необходимо проложить кабель и подключить вентилятор.

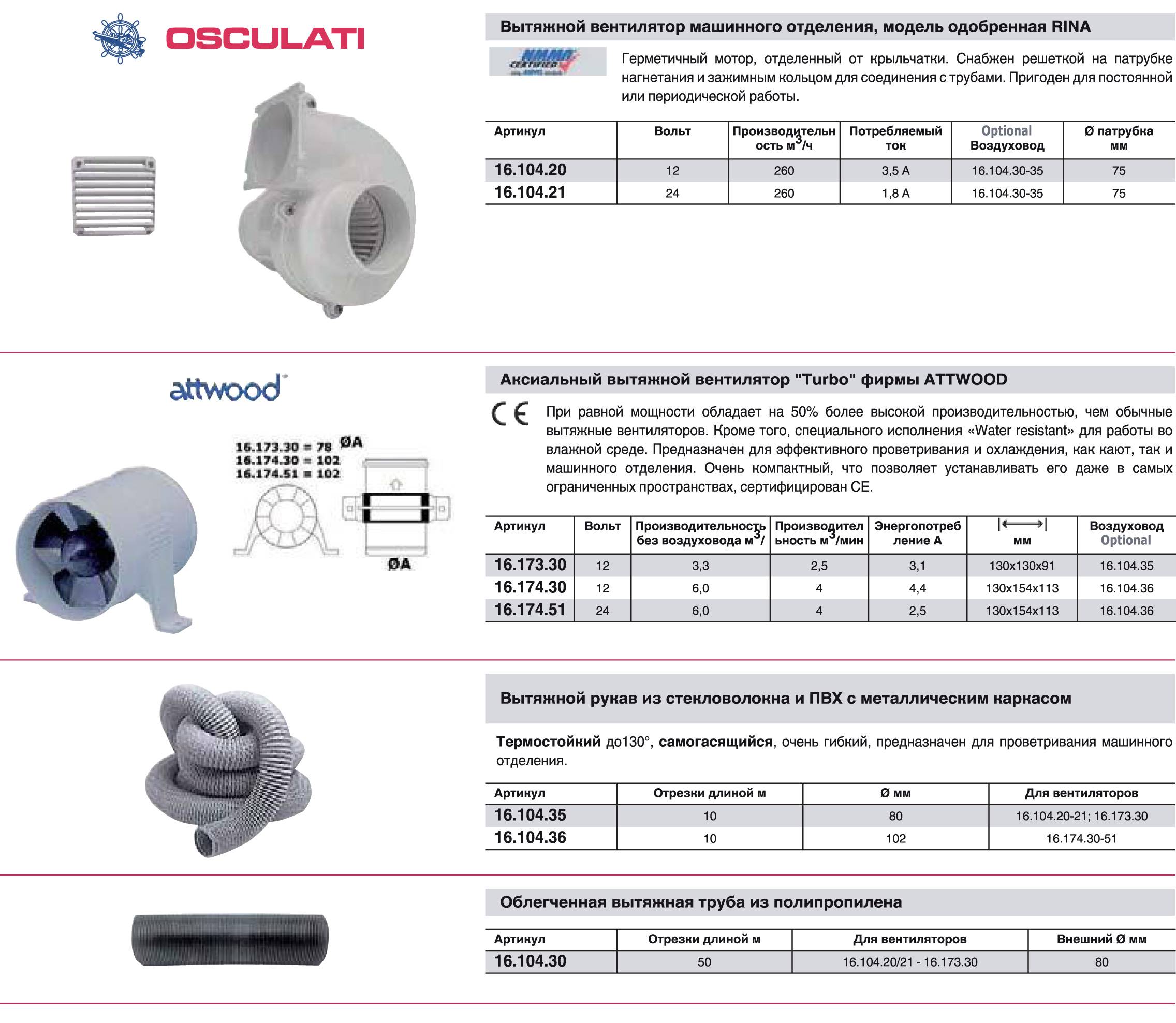

Бесканальные вытяжные системы

Если системы воздушных каналов в конструкции дома не предусмотрено (например, частный каркасный дом не приспособлен к таким коммуникациям), или требуется применять механизированный способ вентиляции, то для вывода отработанного воздуха используют крышные вентиляторы. Они имеют высокую производительность, создают достаточное давление для работы с разветвленными канальными системами или для вытяжки без них.

Крышные

Конструкция крышных вентиляторов представляет собой модификацию радиальных устройств

прямоточного типа. Ониустанавливаются непосредственно на поверхности кровли по правилам, актуальным для вентиляционной трубы (не менее 50 см от покрытия). Расчет вытяжных канальных вентиляторов производится практически так же, как и для приточных систем, а небольшие помещения считаются по суммарной кратности воздухообмена.

Крышные вентиляторы изготавливаются из оцинкованной или покрытой полимерными красителями углеродистой стали. Они способны противостоять воздействию влаги, имеют специальные клапаны для предотвращения попадания внутрь холодного воздуха или воды во время отключения вентилятора. Ресурс работы таких устройств весьма велик

, обслуживания илиухода они практически не требуют . Запуск и остановка производятся дистанционно, поэтому забираться на крышу для производства каких-либо действий с вентилятором приходится крайне редко.

Источник

Почему нельзя регулировать скорость вращения вентилятора диммером

Для регулирования скорости вращения однофазных электродвигателей на напряжение питания 220 В применяются симисторные регуляторы скорости вращения.

Диммер (симисторный светорегулятор), в свою очередь, разработан для управления резистивной нагрузкой и должен применяется только как регулятор яркости свечения ламп.

В паспортах и руководствах по эксплуатации обычно есть указание на недопустимость использования диммера для управления двигателем.

Например, в описании диммера 300W фирмы Eljo (Швеция) указано: индуктивная и емкостная нагрузка (обычные трансформаторы, флуоресцентные лампы и электродвигатели) не могут работать с данными диммерами.

Различия в схемах управления:

В диммерах и симисторных регуляторах скорости применены близкие схемы управления. Обе используют принцип фазового управления, когда изменяется момент включения симистора относительно перехода сетевого напряжения через ноль. Для простоты обычно говорят, что изменяется выходное напряжение.

Схема симисторного регулятора отличается от схемы диммера в следующем:

· Установлен нижний порог напряжения подаваемого на двигатель вентилятора

· Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза. При резистивной нагрузке в 2 А достаточно взять симистор также на 2 А.

· Предохранитель подбирается исходя из мощности электродвигателя. Обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя.

· Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.

· Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления

Для чего это необходимо:

1. Вращающий момент асинхронного двигателя падает пропорционально квадрату подаваемого напряжения. При достижении нижнего порога по напряжению двигатель может не запуститься. Для однофазных осевых и канальных вентиляторов нижним значением являются 40-60 В.

Ввиду того, что двигатель не вращаясь, все равно потребляет ток, обмотки вентилятора начинают нагреваться. Двигатель начинает издавать характерный звук (гудеть). В результате, если двигатель не оснащен надежной внутренней термозащитой, перегорает в течение часа.

В симисторных регуляторах, минимальное напряжение, подаваемое на вентилятор, устанавливается на заводе-изготовителе. Обычно это 80-100 В. Это гарантирует нормальную работу вентилятора при низких напряжениях.

2. При запуске двигатель кратковременно потребляет ток, в 6-7 раз больше максимального рабочего (пусковой ток). Для надежной работы при пуске двигателя применяется симистор с большим рабочим током.

Популярные статьи  Как выбрать фотоаппарат для качественного фото (компактный, мыльницу, зеркалку)

3. Для правильной защиты двигателя от перегрузки по току (повышенное напряжение сети, перегрев подшипников и т.п.) величина максимального тока предохранителя должна быть подобрана по типу двигателя. Для симисторных регуляторов это значение на 15-20% выше максимального тока двигателя.

4. При подаче уменьшенного напряжения мощность двигателя падает и ротор начинает проскальзывать относительно поля статора. При определенных оборотах происходит фазовый сдвиг и двигатель начинает кратковременно потреблять ток выше, чем максимальный рабочий. Для недопущения такой ситуации в схему симисторного регулятора устанавливается дополнительный демпфирующий конденсатор и более мощный симистор.

5. Форма синусоиды при фазовом регулировании индуктивной нагрузки более сложна, чем при управлении активной нагрузкой, поэтому необходим дополнительный конденсатор подавляющий высокочастотный спектр помех. Диммер, управляющий вентилятором, может создавать помехи видимые на экране компьютера или телевизора.

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

  1. Использовать специальные регуляторы, предназначенные для вентиляторов.
  2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

От чего зависит производительность вентилятора?

Производительность вентилятора — как узнать и увеличитьПроизводительность вентилятора  (объем воздушного потока в единицу времени) зависит от количества и размеров лопастей ротора (т.е. от габаритов вентилятора), скорости вращения ротора.

Чем больше габариты и скорость вращения ротора (крыльчатки), тем больше производительность. Однако, чем больше скорость вращения, тем больше шум.

Поэтому имеет место тенденция, когда ставят устройство большего диаметра и уменьшают скорость вращения.

При той же производительности шум получается меньшим, чем у вентилятора меньшего диаметра. Шум особенно мешает в ночное время, когда кругом тишина

Поэтому любителям ночных бдений за компьютером надо уделить серьезное внимание системе охлаждения

Если конструкция не позволяет использовать вентилятор больших размеров, применяют утолщенные вентиляторы. Диаметр крыльчатки при этом остается прежним, но размеры лопастей увеличивается. Особенно видна эта тенденция в серверных блоках питания.

Например, в стоечных серверах (которые могут иметь толщину 1U, т.е. около 44 мм), вентилятор с большой крыльчаткой не поставишь.  Поэтому там используется несколько вентиляторов 40х40 мм и толщиной  также 40 мм.

Как увеличить производительность вентилятора

Наличие свежего воздуха в помещениях – залог хорошей работы и отличного самочувствия всех домочадцев. Организовать это можно благодаря установке в комнате вентиляторного оборудования, способного равномерно охлаждать комнату. При этом важна его тихая работа, не создающая дискомфорта для окружающих.

Желательно создавать беспрепятственный поток воздуха от потолка к полу, который свободно бы мог распределяться по всему периметру помещения. Благодаря этому прибор будет меньше нагреваться и увеличится его производительность.

Из школьного курса физики известно, что холодный воздух занимает низ комнаты, а горячий — вверх. Поэтому рекомендуется оборудовать воздушный отток внизу помещения. Наличие активного воздушного оттока и притока нуждается в установке равных по производительности вентиляторов на выдув/вдув.

Производительность вентилятора — как узнать и увеличить
Вентиляционная система

Увеличить производительность вентилятора можно переведя его на режим эффективной работы. При этом эксплуатация устройства должна быть минимальной, когда домочадцев нет дома. В иной ситуации рекомендуется увеличивать подачу воздуха в той комнате, где находятся люди. Если же на кухне идет активный процесс приготовления пищи и длительно работает душ, рекомендуется в данных комнатах увеличивать локальную подачу воздуха до максимального показателя. Такая «умная» вентиляция способна быстро и эффективно производить воздухообмен в любом помещении.

Для описанной вентиляционной системы оборудуется специальный блок управления, который присоединен к процессору. Сюда же подходят датчики, способные определять:

  • степень движения;
  • количество углекислого газа;
  • относительную влажность воздуха.

Ответственным за выбранный режим работы является «блок управления», задающий режим деятельности вытяжным насосам. Эти приборы могут обслуживать одну либо несколько комнат. Количество таких устройств зависит от площади помещения. Сюда же присоединяется вытяжка с кухни.

Производительность вентилятора — как узнать и увеличить

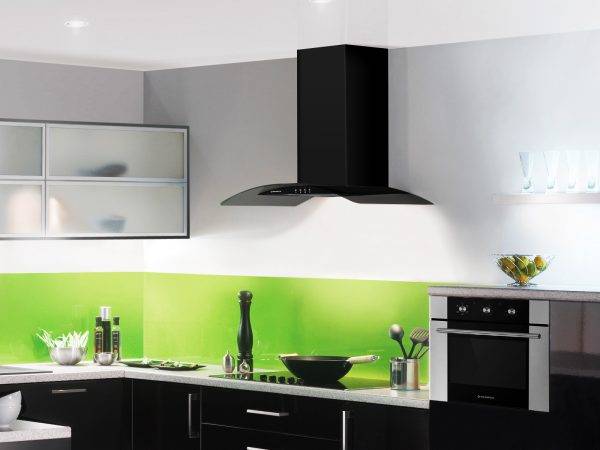

Кухонная вытяжка

Преимуществом использования описанной «умной» вентиляционной системы является правильное регулирование производительности вытяжных вентиляторов, позволяя практически в половину снижать количество перекачиваемого за 24часа воздуха. Также при этом меньше расходуется электроэнергия, что является большим плюсом для семейных бюджетов.

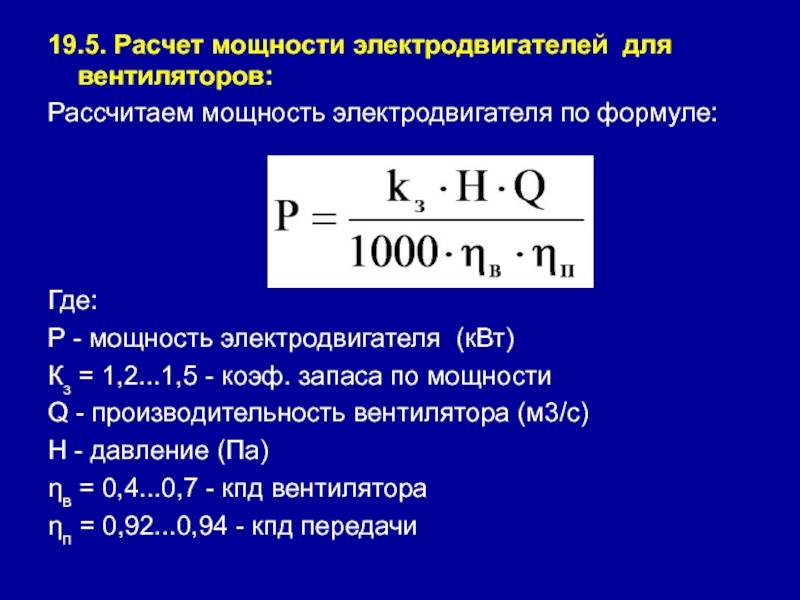

Расчет мощности вентилятора

Организация воздушного потока для надлежащей вентиляции должна обеспечивать подачу воздуха в помещения и удаление воздуха, потребляемого с кухни, ванной комнаты, отдельного рта, возможно, вспомогательной комнаты без окна. Этот раствор удаляет загрязнения и влагу в помещениях, где он сделан, а свежий воздух доставляется в комнаты, спальни, где нам это больше всего нужно.

Пример: дом с вентиляционной установкой с рекуперацией тепла. Кухня Ванная комната Гардеробная Гостиная Комната 1 Комната 2 Комната 3. И поэтому у нас есть три комнаты, где воздух будет удален, и четыре комнаты, в которых будет дуть воздух. Рекомендуемые воздушные потоки.

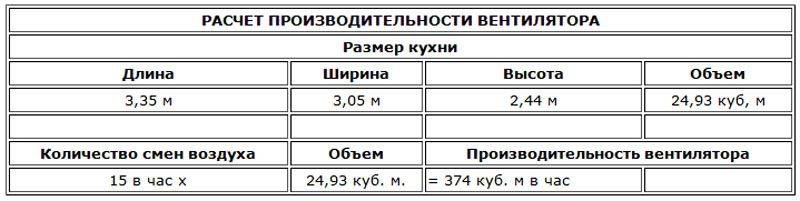

Пример расчета производительности вентилятора вытяжки для кухни.

  1. С помощью рулетки измерить размеры кухни и определить ее объем в метрах. Для этого длину нужно умножить на ширину и высоту. В документах БТИ указана площадь помещений. Пример: площадь кухонного помещения равна 10 м². Высота от пола до потолка – 3 м. Умножаем площадь на высоту и получаем 30 м³. Таков объем кухни.
  2. Далее рассчитывается величина, характеризующая воздухообмен. Для этого нужно умножить объем кухни на количество полных обновлений воздуха за час. Строительные нормы и правила (СНиП) предусматривают кратность воздухообмена, равную 10-12. Таким образом, чтобы рассчитать мощность вытяжной системы нужно 30 м³ умножить на 12. В итоге получается цифра 360 м³/час. Столько воздуха должно обновляться каждый час.
  3. Для осуществления обмена в таком объеме нужен вентилятор с мощностью 400-800 м³/час. Но стандартные вентиляционные каналы способны пропустить только около 180 м³. Поэтому вентилятор тут не очень поможет.
  4. В этом случае поможет рециркуляционная система вытяжки, которая пропускает воздух через фильтры и отправляет его обратно в помещение. На преодоление сопротивления фильтров тоже требуется мощность. Поэтому к расчетной цифре следует добавить 40%. Получится 560-1120 м³. Такова должна быть мощность вентилятора вытяжки на кухне размером 30 м³.
  5. В некоторых случаях можно обойтись и без вентиляционного канала. Для этого вытяжной вентилятор устанавливается в специально оборудованном проеме в стене, в потолке или на стыке потолка и стены. Такой монтаж допускает применение менее мощного вентилятора.
Популярные статьи  Лучшие чехлы для Huawei P30 и P30 Pro

Общее количество отработанного воздуха. Общий объем приточного воздуха. Это количество воздуха приведет к 6 изменениям воздуха в час, что дает вам почти 15 воздушных сообщений в день. Количество воздушных обменов для одного семейного дома должно составлять 5-8.

Как произвести расчет мощности вытяжной техники

Правильно подобранный рекуператор должен удовлетворять трем условиям с точки зрения количества вентиляционного воздуха. Это решение позволяет более тихо работать на панели, меньше потребляемой мощности и большей рекуперации тепла, чем при максимальных рабочих условиях панели управления.

Мощность вытяжки для разных помещений.

Это лишь простейший расчет необходимой мощности вытяжного вентилятора. Если кухня не имеет дверей, то нужно учитывать еще и объем смежного помещения. Итак, формула расчета мощности вентилятора для общих случаев: ширина помещения х длина х высота х кратность обмена = искомая величина. Высчитать объем помещения можно без особых проблем. Достаточно измерить длину, ширину и высоту и перемножить их.

Стоит подумать об установке системы вентиляции с восстановлением на этапе строительства стены и заливки фундаментов. Система состоит из вентиляционной и вентиляционной установки, обычно называемой рекуператором, и сети воздуховодов, воздухозаборников и воздухозаборников.

Гравитация и механическая вентиляция. Установка системы вентиляции позволяет не создавать дымовые трубы для гравитации для вашего дома. В соответствии с правилом 1, если вентиляция с воздушным потоком не используется, нельзя использовать гравитационную вентиляцию.

Вентиляция жилых помещений

Производительность вентилятора — как узнать и увеличить
Материал вентилятора влияет на его стоимость О чем же говорят факторы появления затхлого запаха в квартире, выпадения конденсата на окнах, амбре от готовящейся еды, доносящиеся из кухни? Можно и дальше перечислять, но лучше серьезно задуматься об этом и по возможности исправить. Очевидно, что такие «неприятности» следствия плохой работы вентиляции или вовсе ее отсутствие. К сожалению, постоянный нездоровый воздух в помещении, где мы проводим большую часть времени, в том числе, отдыхаем, может привести, как минимум, к плохому сну, а как максимум – развитию хронических заболеваний.

Разновидности вентиляции

Выделяют 2 основных вида вентиляции: естественную и искусственную. В первом случае воздухообмен происходит за счет разницы давления в помещении и на улице. Естественную вентиляцию обеспечивают окна, форточки, двери, различные щели. Т. е. для циркуляции воздуха не используются какие-либо приспособления.

Принудительная (или искусственная) вентиляция в ванной комнате обеспечивается благодаря работе специального устройства, приводящего в движение воздушные потоки. Принцип ее действия прост: вентилятор вытягивает воздух наружу, а в комнату поступает воздух с улицы или из других помещений.

По назначению выделяют следующие виды:

  • вытяжная вентиляция, т. е. выводящая загрязненный воздух;
  • приточная, нацеленная на поступление дополнительных объемов воздуха извне;
  • смешанная, т. е. выполняющая функции обоих названных выше видов.

Производительность вентилятора — как узнать и увеличить

Производительность по воздуху

Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.

Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.

Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со  и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.

Популярные статьи  Какое покрытие выпрямителя лучше подходит для волос?

После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.

Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людей и по кратности и, после чего выбрать большее из этих двух значений:

  1. Расчет воздухообмена по количеству людей:

    L = N * Lnorm, где

    L  требуемая производительность приточной вентиляции, м³/ч;

    N  количество людей;

    Lnorm  норма расхода воздуха на одного человека:

    •      в состоянии покоя (сна)  30 м³/ч;
    •      типовое значение (по СНиП)  60 м³/ч;
  2. Расчет воздухообмена по кратности:

    L = n * S * H, где

    L  требуемая производительность приточной вентиляции, м³/ч;

    n  нормируемая кратность воздухообмена:
    для жилых помещений – от 1 до 2, для офисов – от 2 до 3;

    S  площадь помещения, м²;

    H  высота помещения, м;

Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:

  • Для отдельных комнат и квартир  от 100 до 500 м³/ч;
  • Для коттеджей  от 500 до 2000 м³/ч;
  • Для офисов  от 1000 до 10000 м³/ч.

Индивидуальные графики

Индивидуальные графики аэродинамических и шумовых характеристик вентиляторов FTDA и FTDE, которые построены опытным путём при следующих условиях:

  • температура воздуха + 20 °С;
  • влажность воздуха 65%;
  • абсолютное атмосферное давление 760 мм ртутного столба;
  • плотность воздуха 1,2 кг/м3;
  • нормальное направление потока воздуха: всасывание со стороны рабочего колеса, выброс со стороны электродвигателя;
  • вентилятор оборудован входным конусом (без защитной сетки), когда сторона всасывания свободна, или вентилятор присоединён входом и выходом к воздуховодам.

Кроме основных аэродинамических характеристик графики содержат характеристики динамического давления вентиляторов со свободным выходом и с диффузором на входе и выходе.

Как проверить кулер на ноутбуке

Правильная работа охладительной системы продлевает жизнь компьютера на долгий срок. При наличии же неполадок детали начинают перегреваться и выходить из строя. Если же техника начала «тормозить» или стала сильно нагреваться, то в первую очередь следует проверить на работоспособность кулер на ноутбуке .

Программная проверка

Проще всего выяснить причину неполадок и устранить их последствия можно с помощью программ.

На многих устройствах Биос влияет на активность кулера. Особенно это касается дорогих ноутбуков, хоть и есть исключения.

Выключите устройство и включите снова. Как только появится экран загрузки, войдите в меню Биос. Это можно сделать с помощью клавиш Del, F2 или ESC. Комбинация зависит от модели купленного устройства.

Зайдя в основное меню, выберите вкладку Power, ответственную за температуру процессора и кулера. Теперь потребуется отыскать CPU Q-Fan Control и CPU Fan Profile

Важно, чтобы первый показатель был активным. Второй параметр отвечает за интенсивность вращения вентилятора:

  • Silent – затрачивается минимальное количество заряда;
  • Optimal – кулер начнёт включаться в момент повышенной нагрузки на ноутбук (часто это бывает при запуске онлайн-игр);
  • Turbo – беспрерывная работа системы охлаждения.

Для владельцев Lenovo этот совет может оказаться неактуальным.

С помощью ПО

Можно не заходить в меню Биоса и решить потенциальную проблему привычным способом. Для этого потребуется лишь интернет и название нужной программы.

SpeedFan – отличное приложение, позволяющее определить работоспособность кулера. Скачайте его с официального источника и установите на свой ПК.

Как только вы запустите программу, увидите, какая температура на датчиках. Также можно будет ручным способом поменять настройку скорости кулера. Для этого снимите флажок напротив «Автонастройка вентиляторов» и напишите необходимую скорость вращения, рассчитанную в процентах.

Если зафиксированное количество оборотов не подходит из-за сильного перегрева, можно поменять данные в разделе «Конфигурация». Утилита автоматически подстроится к выбранному значению.

Ещё одно полезное приложение – это AIDA64. Его предпочтительно использовать тем, кто увлекается тяжёлыми играми, особенно в режиме онлайн.

Аппаратная проверка кулера

Можно воспользоваться более трудным способом – аппаратной проверкой. Для этого придётся разобрать ноутбук и продиагностировать кулер вручную.

При нежелании посещать сервисный центр можно предпринять самостоятельную попытку диагностики

Важно знать, что полностью извлекать кулер нет нужды. Понадобятся лишь провода для тестирования на другом устройстве

Для этого потребуется USB, у которого с одной стороны штекер, со второй же – чёрный и красный провода. Придерживайтесь такого алгоритма действий:

  1. Соедините чёрный провод кабеля с чёрным кулера.
  2. Красный провод необходимо соединить с красным.
  3. Вставьте USB в другое устройство.

Для избавления от загрязнений необязательно прибегать к извлечению кулера из корпуса ноутбука. Достаточно продуть его баллончиком со сжатым воздухом (на крайний случай сгодится и пылесос). Если пыли слишком много, для её удаления можно воспользоваться кисточкой.

Затем протрите ноутбук салфетками или смоченной в спирте ватной палочкой. Это увеличит работоспособность устройства даже при отсутствии аппаратной проблемы.

Если же вышеописанные способы не дали результата при самостоятельной проверке кулера на работоспособность, отнесите свой ноутбук в сервисный центр. Профессионалы уж точно справятся с возникшей проблемой!
