Как проверить и поменять тэн в электрическом чайнике?

Какие бывают неисправности ТЭНов

Неисправность ТЭНа может быть вызвана несколькими причинами:

  • перегоревшей нитью накаливания, расположенной внутри трубки;
  • опасным для жизни замыканием перегоревшего провода, соединенного с корпусом прибора;
  • образованием толстого слоя накипи, препятствующей процессу теплоотдачи и приводящей к перегреву ТЭНа.

Как проверить водонагреватель? Прежде всего, нужно осмотреть его на наличие каких-либо повреждений, трещин. Разрыв оболочки ТЭНа свидетельствует о плохом качестве детали. Если обнаружены мелкие повреждения или шероховатости, прибор ремонту не подлежит. Его нужно просто заменить. Если видимых повреждений нет, делается прозвон при помощи мультиметра.

Способы проверки и приборы для нее

Тестирование полезно сделать даже и нормально работающему прибору. В этом случае возникает уверенность в его стабильной работоспособности. А заодно это помогает выявить даже малейшие отклонения. Тем более, что сама операция по проверке не занимает много времени. А выполнить ее способен, практически, любой человек.

Существует три надежных метода выполнить тестирование:

  • С помощью мультиметра.
  • Подключившись мегомметром.
  • Сделав простое приспособление – контрольную лампочку.

Как уже понятно, проверка ТЭНа водонагревателя двумя из способов требует применения специальной аппаратуры. В большинстве домов найдется подобный прибор. А если он отсутствует, то я рекомендую приобрести самую простую модель мультиметра. Поверьте, он неоднократно пригодится в различных ситуациях.

И так, понадобится обычный мультиметр и, желательно, мегомметр. Первый может проверять целостность электрических цепей, состояние изоляции (не в полном объеме) и заземления. Самым простым прибором можно замерить базовые параметры – сопротивление, ток и напряжение. Для продажи выпускаются аналоговые модели (стрелочный индикатор) и цифровые (дисплей).

Как проверить и поменять тэн в электрическом чайнике?

Мегомметр считается несколько устаревшим прибором. Он предназначен только для замеров сопротивления. Прекрасно подходит для проверки изоляции, как у проводов, так и некоторых узлов оборудования. Он может определить наличие короткого замыкания. Будет незаменим, когда нужно узнать, нет ли частичной утечки тока или увлажнения изоляции.

Как прозвонить ТЭН на обрыв или короткое замыкание

Следующим важным этапом испытания работоспособности ТЭНа, является его прозвонка, для выявления двух основных неисправностей:

     1. Обрыв нагревателя – токопроводящей нити, стержня или спирали внутри корпуса;

     2. Короткое замыкание между его клеммами;

Пошаговая инструкция, которая поможет вам прозвонить ТЭН включает следующие действия:

1. Электроприбор отключается от сети;

2. Разбирается для доступа к контактам ТЭНа;

3. Отключаются питающие провода от нагревателя;

4. На мультиметре выбирается режим прозвонки, щупы устанавливаются в соответствующие разъемы «COM» и «VMa»;

5. Касаемся щупами выходных шпилек электронагревателя, каждый своей шпильки;

6. Возможные результаты:

     — Нет сигнала – внутренний токопроводящий нагревающийся стержень, спираль или нить повреждены;

     — Есть сигнал – ТЭН не поврежден, но всё еще возможно КЗ между его контактами, об этом обычно говорят близкие к нулю показатели на экране, в любом случае рекомендуется проверить сопротивление;

Если при прозвонке на дисплее будет «1» и звука зуеммера не последует – устройство повреждено, разрушен, разорван токопроводящий элемент. Именно он нагревается при включении. Чинить его нецелесообразно, обычно он просто меняется на новый.

Если же цепь прозванивается, сигнал идёт, а на дисплей отражает показатели отличные от «1» значит она целая.

Но радоваться рано, всё еще есть вероятность, что трубчатый электронагреватель неисправен, необходимо определить один из основных его показателей – внутреннее электрическое сопротивление.

Способы диагностики

Как проверить и поменять тэн в электрическом чайнике?Целостность трубок проверяют после чистки ТЭНа в кислотном растворе

Проверенный метод заключается в визуальном осмотре во время чистки. ТЭН вынимают, счищают накипь, для этого деталь помещают в уксус или раствор лимонной кислоты на несколько часов, затем проверяют поверхность.

Другие способы проверки:

  • Мегаомметр. Выявляют небольшие повреждения изолирующей оболочки. Флажок прибора ставят на показатель 50 В. Один контакт соединяют со спиралью, второй крепят к корпусу. ТЭН работает — на экране цифра больше 50.
  • Тестер. На приборе есть регулятор, поворачивающийся на 360°, его ставят на показатель 200 ОМ. Щупы соединяют с контактами нагревательной трубки. О неисправности говорит появляющееся на мониторе значение 0,1 или значок бесконечности.
  • Контрольная лампочка. Применяют, если нет тестера. К первому контакту ТЭНа присоединяют сетевой ноль, второй стыкуют с фазой, которая передается через лампу. Светящаяся лампа говорит об исправности элемента.
  • Авометр. Прекращают подачу электричества на бойлер, снимают защитную крышку, отключают провода от контактов нагревательной трубки. Клеммы прибора соединяют с контактами, смотрят показания на экране, сравнивают со значениями из технического паспорта.
  • Светодиод, батарейка. Используют севший элемент «Крона» или индикатор из бытового прибора. Светодиод последовательно подсоединяют к питательной батарейке и нагревательной спирали, в цепь включают резистор. Сопротивление изоляции проверяют, отключив схему от ТЭНа, приложив ее к элементу. Светодиод загораться не должен. «Крону» можно заменить зарядкой от телефона.
  • Индикатор фазы. В розетке выявляют фазовый контакт, присоединяют куском провода к клемме ТЭНа. Об исправности говорит загоревшаяся лампа, если нет — спираль повреждена.

Нестандартный метод заключается в том, что кабель с вилкой подключают к контакту спирали и электрической сети. Работающий ТЭН греется. Проверяют сопротивление наполнителя трубки — один конец провода отключают от спирали при выключенной вилке. Схему собирают второй раз, добавляя предохранитель с силой тока 5 А. Вилку включают и ждут несколько часов. Рабочий ТЭН не даст замыкания на корпус.

Наиболее часто встречающиеся неисправности

Для электрочайников характерными являются следующие неисправности:

  1. Выход из строя нагревательного элемента. Причиной дефекта является накипь, образовавшаяся на ТЭНе, в результате чего затрудняется передача тепла воде, а нагревается сама спираль. Более всего такой поломке подвержены нагревательные элементы спирального типа чем дисковые, которым для образования критического слоя накипи требуется больше времени. Причиной перегорания ТЭНа может служить и нарушение правил эксплуатации, например, если чайник включили в сеть, забыв налить в него воды.

  2. Поломка кнопки включения электрочайника. Здесь возможны две причины — образование нагара и окислений на контактах кнопки либо обрыв тяги, соединяющей её с клеммами электропитания.

  3. Протечка корпуса электроприбора. Эта неисправность больше характерна для чайников с пластиковым корпусом, а также оборудованных дисковым нагревательным элементом. В первом случае поломка может являться следствием деформации чайника от перегрева в месте крепления ТЭНа, а при дисковых нагревателях причиной бывает коррозия по шву соединения диска с корпусом электрочайника. Часто причиной такой поломки является пришедший в негодность уплотнитель или треснувшее стекло индикатора уровня воды.
  4. Преждевременное отключение электроприбора. Эта неисправность является следствием накипи. Вода не успевает закипеть, а ТЭН уже перегрелся и термостат отключает устройство от сети.

  5. Выход из строя терморегулятора. В конструкции электрочайников, имеющих терморегулятор, присутствуют дополнительные узлы и детали — термометр, термодатчики, блок памяти, электронная плата и панель управления. Чем больше деталей имеет устройство, тем ниже его надёжность и выше вероятность поломки любой из них. В чайниках с терморегуляторами чаще всего выходит из строя сам регулятор, в котором окисляются или обгорают контакты.

Популярные статьи  Что такое конвекция в духовке — преимущества режима

Поломки, позволяющие вернуть электрочайник в магазин

Вернуть неисправный электрический чайник в магазин можно в течение гарантийного срока, если за этот период проявились его существенные недостатки, а именно неисправности следующего характера:

  • неустранимая поломка;
  • периодически повторяющаяся поломка одного и того же узла;
  • поломка, которая не может быть устранена без несоразмерных расходов, приближенных к стоимости самого чайника;
  • неисправность, на устранение которой требуется длительное время, в результате чего прибором на протяжении года нельзя пользоваться более 30 дней.

Здесь могут существовать самые различные неисправности, но наиболее серьёзные из них это протечки не связанные с механическими повреждениями и прохудившейся прокладкой, а возникшие по причине деформации корпуса или нарушения в результате коррозийных процессов.

К существенным поломкам можно отнести и выход из строя ТЭНа, при условии, что чайник правильно эксплуатировался, и на нагревательном элементе не имеется накипи.

Электрочайники относятся к бытовым приборам, которые входят в перечень технически сложных товаров. Поэтому вернуть их назад в магазин, с возвратом уплаченных денег, можно лишь в случае их ненадлежащего качества. Обратившись в магазин с письменной претензией, нужно указать поломку, которая часто повторяется или требует затрат. сопоставимых со стоимостью электрочайника.

Продавец вправе предложить покупателю обратиться в сервисный центр, но если в течение 20 дней поломка не была устранена, магазин обязан вернуть деньги либо обменять девайс на новый. Продавец также имеет право назначить за свой счёт экспертизу товара, которая определит возникла ли поломка по вине пользователя или она является причиной заводского брака. В первом случае все затраты на экспертизу обязан возместить покупатель. В случае же дефекта по вине изготовителя, вы можете потребовать не только возврат денег, но и возмещение морального ущерба. Моральный ущерб можно востребовать лишь по решению суда.

Как проверить тэн в электроплите

Для диагностики тэнов электрической плиты используется мультиметр. При этом проверяется такой показатель как сопротивление. Величина данной характеристики соответствует нескольким сотням Ом. В случае если величина сопротивления будет занижена, это говорит о возникновении в нем короткого замыкания. При показании равном бесконечности, будет ясно, что произошел обрыв элемента. Данные ситуации, описанные выше, предусматривают замену неисправного нагревательного инструмента.

Конфорки электрической плиты обладают четырьмя выводами. При этом в них заключаются два нагревательных компонента. Эти компоненты обладают различными размерами мощности и сопротивления.

Тэны не должны быть взаимосвязаны с корпусом. Для такого обследования нужно переключатель мультиметра переключить на диапазон, который соответствует зуммеру. Один из щупов присоединяется к выводу тэна, второй проводник подсоединяется к поверхности электроприбора. Если прозвонка издаст сигнал, значит, произошла утечка тока. Такой компонент также требует замены на исправный.

В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента.

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак, как проверить ТЭН?

1. Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U, Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

2. Теперь приступаем непосредственно к проверке ТЭНа мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

Касаемся щупами мультиметра к клеммам ТЭНа:

— если ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

3. После этого проверяем пробой ТЭНа на корпус.

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет — зуммер мультиметра не должен пищать.

Если зуммер пищит — значит ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится мегаомметр.

Если в цепи с ТЭНом установлено УЗО, то в случае ухудшениия или старения изоляции, ток утечки может может достигать величины, достаточной для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по аппаратам защиты, УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока: — от 5 мА для УЗО с уставкой 10 мА; — от 15 мА для УЗО с уставкой 30 мА.

Мультиметр этого не покажет, поскольку нет короткого замыкания на корпус.

Также вы можете посмотреть, как проверить ТЭН в видеоформате:

Подпишитесь на мой канал на YouTue, и первым получайте доступ к новым видео по электрике.

Если видео было для Вас полезным, не забудьте нажать НРАВИТСЯ.

Также рекомендую прочитать:

Как проверить ТЭН мультиметром самостоятельно

Основной поломкой бытовой техники считается выход из строя нагревательного элемента. Если стиральная машина не греет воду при стирке или не нагревается спираль утюга, тогда тэн нужно прозвонить с помощью мультиметра. В этой статье мы представили вашему вниманию информацию о том, как проверить ТЭН мультиметром в домашних условиях.

Также в нашей статье вы найдете подробные картинки и видео, которые подробно объяснят каждый процесс. Если вам будет интересно, тогда можете прочесть про то, как правильно слить воду с бойлера.

Как проверить ТЭН

Сначала необходимо рассмотреть, как выполняется прозвонка нагревательного элемента. Чтобы вам было понятно мы постарались углубиться в практические моменты. Проверить ТЭН можно по следующей схеме:

  1. Перед проведением проверки, вам необходимо постараться рассчитать сопротивление. Для выполнения расчета можно использовать формулу R=U2/P. В этой формуле U будет означать напряжение в вашей статье. Показатель P – это номинальная мощность ТЭНа, которые можно найти в паспорте прибора.
  2. Перед проведением проверки устройство обязательно необходимо отключить от питания. Только после этого можно приступать к выполнению проверки.
  3. Теперь включите мультиметр в режиме проверки сопротивления.

Если вы не умеете использовать мультиметр, тогда не переживайте. На нашем сайте уже есть информация о том, как правильно использовать мультиметр. Если вы щупами дотронетесь до вывода, тогда можете столкнуться со следующими ситуациями:

  1. Если значение на вашем экране будет примерно таким же, как и на картинке, тогда это означает что ТЭН работоспособный.
  2. Если отображается «0», тогда это означает, что необходимо выполнить замену устройства.
  3. Показатель «1» будет означать, что во время проверки произошел обрыв сети.

Также с помощью мультиметра, вам необходимо проверить ТЭН на пробой. Для подобной работы устройство необходимо перевести в режим зуммера. Одним щупов вам необходимо дотронуться до вывода, а вторым до нагревательного элемента. На фото ниже вы можете увидеть, как правильно проверить ТЭН на пробой.

Важно знать! Если зуммер запищит, тогда необходимо выполнять замену детали. При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В»

Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Перед проведением проверки проведите визуальный осмотр. Для этого очистите устройство от накипи, а затем выполните прозвонку элемента. Если вы обнаружите визуальные повреждения, тогда следует выполнить замену устройства.

Проверить нагреватель на обрыв также можно с помощью контрольной лампы электрика. Если лампочка будет гореть, тогда обрыв отсутствует. Сделать подобную лампу можно из подручных материалов и у нас есть статья, как сделать контрольку своими руками. Это все способы проверки устройства.

В некоторых ситуациях вы также можете проверить устройство и без мультиметра. Ниже вы также можете найти видео, которые позволяют понять о том, как проверить ТЭН в стиральной машине, бойлере или посудомоечной машине.

Видеоуроки

Если бойлер не греет воду, тогда необходимо проверить ТЭН водонагревателя по следующей инструкции:

Если у вас появилась необходимость прозвонить ТЭН стиральной машины, тогда следует перейти к изучению инструкции ниже:

Чтобы вы могли проверить утюг мулььтиметром нужно разобрать корпус устройства и дотронуться до его выводов:

Если вы не знаете, как прозвонить чайник, тогда инструкцию можно увидеть ниже:

Как видите, выполнить проверку достаточно просто. Видео, которые мы предоставили вашему вниманию помогут все сделать правильно. Надеемся, что информация была полезной и информативной.

Проверка ТЭН мультиметром

Чтобы начать процесс тестирования, необходимо в первую очередь обезопасить свою работу отключением бытового агрегата от сети. Нужно просто выдернуть электрический шнур питания из розетки, а для электрической кухонной плиты с отдельной линией, пожалуй, отключить автоматы в квартирном электрическом щите. В любом случае нужно обесточить оборудование.

Дальше правильней будет действовать по следующему алгоритму.

Обеспечить доступ к выводам электронагревателя. Возможно, в некоторых случаях ТЭН придётся полностью извлечь из агрегата для удобства тестирования.

Отсоединить провода от нагревателя.

Если на устройстве накипь, то необходимо очистить ТЭН от неё.

После этого тщательно осмотреть нагреватель на предмет трещин, вздутий или других признаков повреждения.

Подготовить тестер (мультиметр), переключив его в режим измерения электрического сопротивления. Диапазон измерения нужно выбирать в зависимости от полученного результата, который мы рассчитывали по формуле номинального сопротивления для нагревателя своей техники.

Сначала следует прозвонить контакты нагревателя, для чего касаемся их щупами прибора и смотрим на результат. Спираль исправна, если показания тестера находится в пределах расчётного сопротивления. Если прибор показывает знак бесконечности (∞) или единицу (1), то это означает, что нагревательный элемент имеет обрыв и подлежит замене. В случае внутреннего замыкания тестер покажет цифру 0 (также нужна замена ТЭНа). В моделях нагревателей, где несколько спиралей, необходимо каждую пару выводов прозвонить отдельно.

Далее проверяется отсутствие пробоя изоляционного слоя спирали на корпус. Режим тестера переключается на «Зуммер». Один из щупов прибора замыкается на корпус водонагревателя, а другим по очереди нужно касаться выводов спирали. При пробое будет проходить сигнал, при исправном нагревателе никаких звуков раздаваться не должно. Если пробой имеется, нагреватель нужно заменить на новый.

При отсутствии каких-либо повреждений трубчатого нагревателя следует искать другие причины. Например, проверить шнур или линию электрического питания бытовой техники, если у неё нет вообще никаких признаков «жизни»; терморегулятор в случаях, когда происходит недогрев воды или раннее отключение питания ТЭНа. Терморегулятор можно протестировать тем же мультиметром, для чего его нужно извлечь из места монтирования и отсоединить все провода. Потом тестер устанавливается на режим прозвонки и щупами касаются обеих клемм. Если контакт имеется, то проверяют работу путём опускания стержня регулятора в воду с максимальной температурой (при этом мультиметр должен быть подсоединён к клеммам). Достигнув предельного нагрева, термодатчик регулятора должен разомкнуть контакты цепи, на что укажет характерный щелчок. При остывании воды термодатчик восстановит электрическую схему — прозвучит ещё один щелчок при замыкании контактов реле. Всё это укажет на исправность терморегулятора.

Имеются только некоторые нюансы по его извлечению. Но нужно запомнить, что извлекать ТЭН для проверки необязательно, если доступ к его контактам свободный. У стиральных машин имеются сложности с определением места нахождения как трубчатого нагревателя, так и его терморегулятора. Но в случаях, когда в сопроводительной документации нет информации о месте нахождения этих элементов, по марке машинки можно отыскать её подробное устройство через интернет.

Популярные статьи  Руководство по чистке мебели пароочистителем

Проверка ТЭНа на водонагревателе большой мощности (бойлере) также не отличается от той проверки, что мы уже описали, но здесь вместе с ТЭНом обязательно следует проверить терморегулятор с датчиком.

Как проверить ТЭН мультиметром, смотрите далее.

Это интересно: Срабатывает четырехполюсный автоматический выключатель: поясняем по порядку

Проверка тэна водонагревателя

Трубчатый электронагревательный элемент можно проверить разными способами.

Проверка тэна водонагревателя без тестера

Проводят визуальный осмотр. Деталь вынимают, смотрят есть ли на ней накипь или какие-либо повреждения. При диагностике тэна от известкового налета, ржавчины, грязи очищают места, куда крепят щупы мультимера. Скопившиеся отложения можно устранить, подержав нагреватель 5-6 часов в растворе лимонной кислоты. Если элемент сильно загрязнен или контакты резьбовых клемм недостаточно зафиксированы, они подгорят. Зачищают металл в местах подсоединения щупов. Нужно уметь правильно снимать неисправный тэн и устанавливать новый.

Использование мультиметра

Перед тем как мультиметром проверить тэн водонагревателя на исправность, надо в техническом паспорте посмотреть номинальное значение его мощности. Прежде чем начать тестирование из розетки вытаскивают вилку. Надо, чтобы к выводам электронагревателя можно было подступиться. Иногда удобнее работать с полностью извлеченным тэном. От него отсоединяют провода. Смотрят нет ли на нем каких-либо повреждений, выпуклостей и трещин. Тестер переключают в режим измерения сопротивления. Имеющийся на нем регулятор, ставят на 200 Ом. Щупы мультиметра подсоединяют к выводным контактам электронагревателя.

После того как водонагреватель проверят мультиметром, проверяют корпус на пробой, переведя тестер в режим просмотра зуммера. Один щуп подсоединяют к корпусу либо клемме заземления, другой – тэну. Если прибор подает звуки, притрагиваться к включенному водонагревателю нельзя.

При абсолютно исправной технике на экране появится значение сопротивления, которое заранее рассчитывают по формуле R=U*U/P.

В ней U – постоянная величина равная 220 вольтам. P – мощность бойлера, указанная в инструкции по эксплуатации. Ее можно найти на наклейке, приклеенной на обратной стороне или в нижней части прибора.

Если трубчатый электронагреватель не имеет никаких повреждений, стоит проверить линию электрического питания техники и провод.

Поломка терморегулятора приводит к тому, что тэн отключается раньше, и вода не нагревается до положенной температуры. Для тестирования регулятора его извлекают, все провода отсоединяют. Мультиметр ставят на режим прозванивания, к каждой из клемм прикасаются щупами. Если контакт есть, работоспособность проверяют тестером с подсоединенными клеммами, опуская стержень регулятора в максимально горячую воду. Как только будет достигнут предельный нагрев, должен раздастся своеобразный щелчок, который укажет на то, что термодатчик регулятора разомкнул контакты цепи. Вода остынет, и он восстановит электросхему. Контакты реле замкнутся, о чем можно будет судить по опять раздавшемуся щелчку. Если такое произойдет, значит терморегулятор находится в исправном состоянии.

Как проверить и поменять тэн в электрическом чайнике?Мультиметром проверяют мощность тэна

Прозвон с помощью мегомметра

При утечке тока на корпус оборудования прозвонить можно только мегомметром – прибором, который измеряет сопротивление изоляции. С его помощью можно убедиться в том, что изоляционный материал еще целый, в также произвести точные замеры. Со временем изоляция стареет, утечка тока увеличивается. Это грозит серьезными последствиями. Мегомметр выставляют на 500 В. Одну клемму подключают к контакту нагревательного элемента, другую – к корпусу. Если прибор показывает выше 0.5 МОм, водонагреватель рабочий.

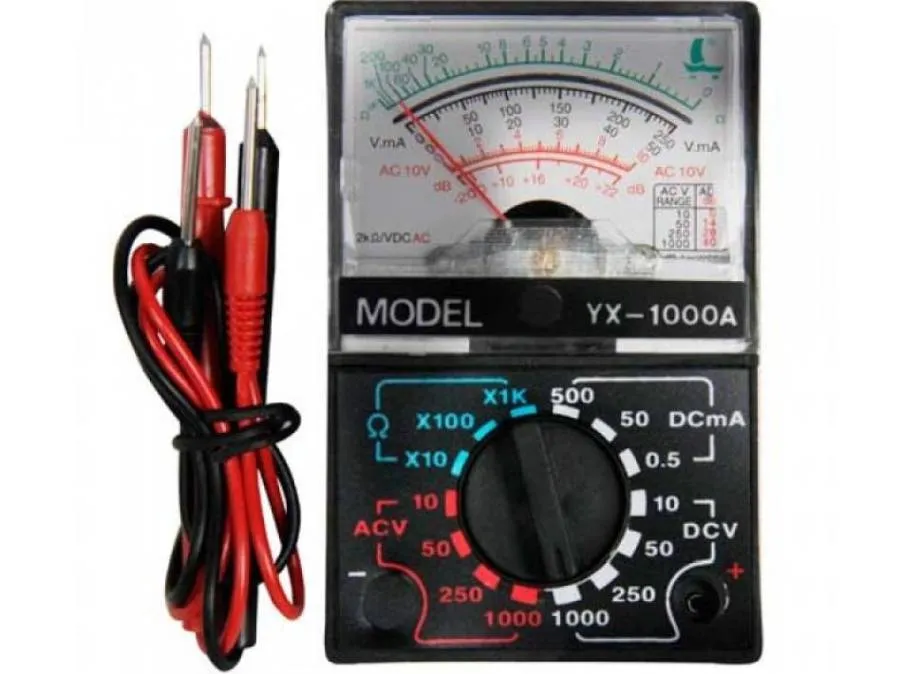

Авометром

Авометр – это комбинированный измерительный прибор, предназначенный для измерения постоянного тока, напряжения и сопротивления. Для проверки исправности тэна с помощью авометра бойлер отключают от сети. Снимают защитную крышку. Отсоединяют провода, которые идут к нагревательному элементу. Клеммы тэна присоединяют к прибору, записывают показания, сверяют их с тем, которые указаны в техпаспорте.

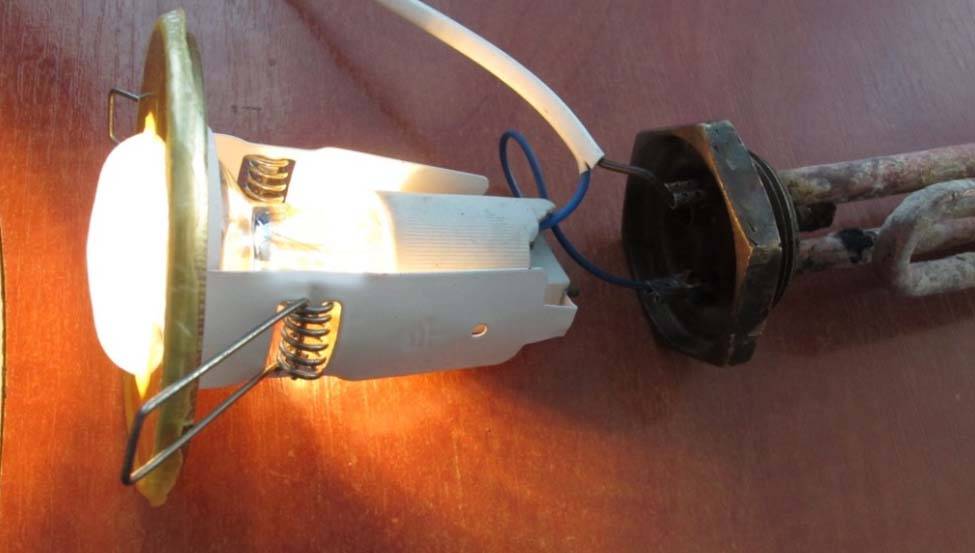

Проверка контрольной лампочкой

Если нет тестера можно воспользоваться контрольной лампой. К одному контакту подсоединяют ноль от сети, другому – фазу, пропущенную через провод лампочки. Если она загорится, обрыва нет, цепь исправна.

Как проверить и поменять тэн в электрическом чайнике?Для проверки можно использовать контрольную лампочку

Наглядные видеоуроки

Если бойлер не греет воду или же выбивает УЗО при его включении, проверить ТЭН водонагревателя можно следующим образом:

Проверяем исправность нагревателя в бойлере

Если же вы хотите прозвонить ТЭН стиральной машины, перед этим придется добраться до него. Вся инструкция предоставлена пошагово в этом видео:

Разбираем корпус стиральной машины и прозваниваем ТЭН https://www.youtube.com/watch?v=5oV3E7b08Xc

Чтобы проверить утюг мультиметром, достаточно разобрать корпус и дотронуться щупами до выводов, как показано здесь:

https://www.youtube.com/watch?v=KnTYT_qWeXA Что касается чайника, его прозвонить можно по следующей методике:

Проверяем исправность нагревателя в бойлере

Причина, по которой водонагреватель может биться током

Одной из важных деталей в стиральной машинке автомат является трубчатый электрический нагреватель (ТЭН). Он представлен металлической трубкой внутри, которой расположена спираль, которая под воздействием электрической энергии нагревается. ТЭН постоянно находится в работе и по – этому эта спираль в нем изнашивается или вовсе перегорает. Когда перегорает спираль, машинка перестает нагревать воду. Если спираль не нагревает воду, то необходимо сразу же проверить ТЭН на работоспособность. И это с легкостью можно сделать в домашних условиях.

Калькулятор расчета мощности тэна для нагрева воды

Предложенный калькулятор, исходя из емкости бака водонагревателя, начальной и конечной (требуемой) температуры воды и времени нагрева позволяет выполнить расчет необходимой электрической мощности ТЭНа с достаточной степенью точности, на которую влияет конструктивные особенности ТЭНа и фактическое напряжение электросети.

При напряжении в сети ниже Uраб нагревателя (например, в результате падения напряжения в линии) очевидно, что его работа будет менее эффективна и снижение температуры греющей поверхности увеличит длительность нагрева воды до требуемой температуры.

Результат расчета не означает, что обязательного использования ТЭНа такого номинала: полученная мощность может быть набрана несколькими параллельно соединенными нагревательными элементами.

Обратите внимание, что расчет производится без учета возможных потерь тепла электроводонагревателей в окружающую среду, возникающих ввиду самых разных факторов, начиная от конструкции бойлера и заканчивая состоянием (наличием) теплоизоляции
