Разборка корпуса

Далее расскажем о том, как проводится разборка утюгов Tefal популярных моделей Supergliss 3530 и 3535, серии Ultragliss Оcean, а также других изделий с подобным устройством, имеющих металлокерамическую подошву Ultragliss Diffusion.

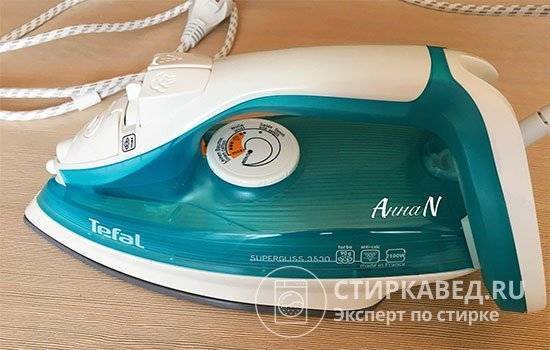

Как разобрать парогенератор утюга? ИнструкцияТак выглядит утюжок Tefal Supergliss 3530

Перед тем как начать ремонт утюга Tefal своими руками, позаботьтесь о том, чтобы под рукой была отвертка с наконечником TORX, поскольку крепежные винты в корпусах французских электроутюгов имеют шляпки с шестиконечными выемками.

Как разобрать парогенератор утюга? ИнструкцияНабор торцевых головок TORX, стандарта, популярного у французских производителей

В крайнем случае, попробуйте выкрутить винты простой шлицевой отверткой, подобрав подходящий размер наконечника. Помните, что защелки и другие крепежные детали, изготовленные из пластика, довольно хрупкие и ломаются, если приложить к ним излишнее усилие. Поэтому будьте предельно внимательны и аккуратны, разбирая корпус, и соблюдайте последовательность разбора, которая представлена в таблице.

Иллюстрация

Описание

Как разобрать парогенератор утюга? Инструкция

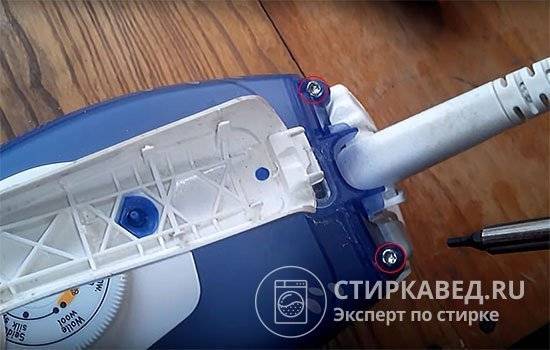

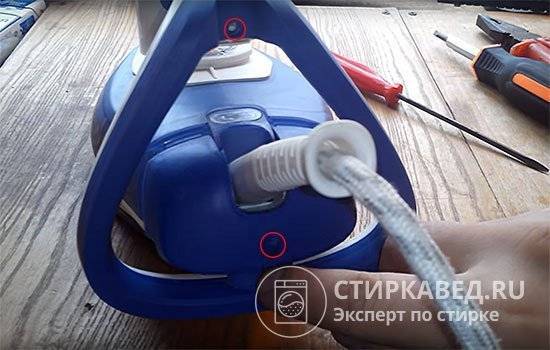

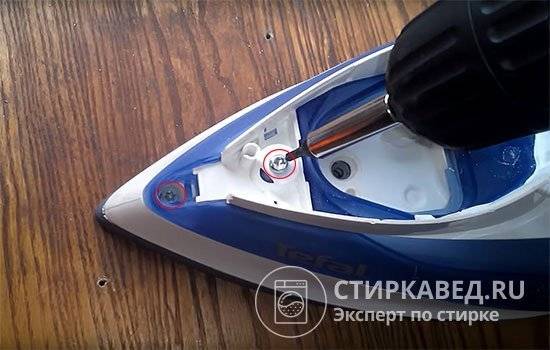

Выкрутите два винта в основании утюжка. Они расположены в местах, обозначенных кружками красного цвета. Затем снимите небольшую крышку, которую фиксировал нижний винт

Как разобрать парогенератор утюга? Инструкция

Аккуратно снимите верхнюю часть корпуса с кнопками и воронкой для залива воды. Данная деталь фиксируется четырьмя защелками, по две с каждой стороны, а также еще двумя, располагающимися в задней части, сразу за кнопками

Как разобрать парогенератор утюга? Инструкция

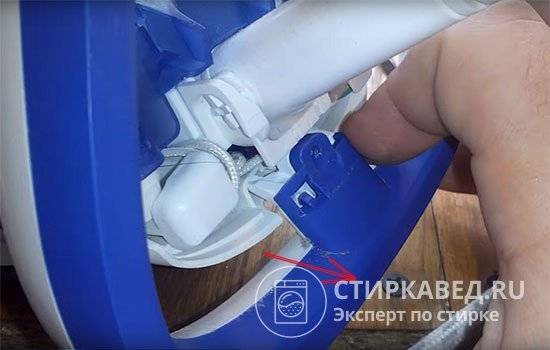

Снимите верхнюю часть рукоятки, для чего с тыльной стороны утюга потяните на себя и немного вверх ее нижнюю часть. Направление указано стрелкой

Как разобрать парогенератор утюга? Инструкция

Открутите винты, шляпки которых стали видны после того, как сняли верхнюю часть корпуса (обозначены на фото)

Как разобрать парогенератор утюга? Инструкция

Выкрутите 2 винта, доступ к которым появился после снятия верхней части рукоятки (обозначены на фото)

Как разобрать парогенератор утюга? Инструкция

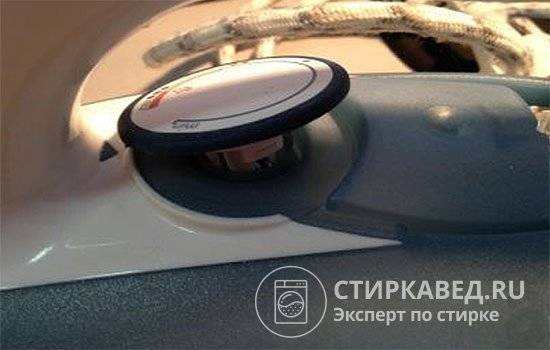

Подденьте отверткой и снимите регулировочный диск терморегулятора

Как разобрать парогенератор утюга? Инструкция

Потянув на себя, снимите с контактной группы электрический узел, к которому прикреплен сетевой шнур

Как разобрать парогенератор утюга? Инструкция

Открутите еще два винта, доступ к которым появится после того, как сняли электрический узел (обозначены на фото). После этого появляется возможность снять пластиковый корпус, содержащий емкость для воды

Как разобрать парогенератор утюга? Инструкция

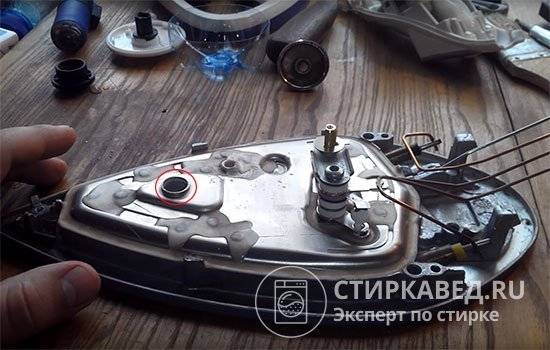

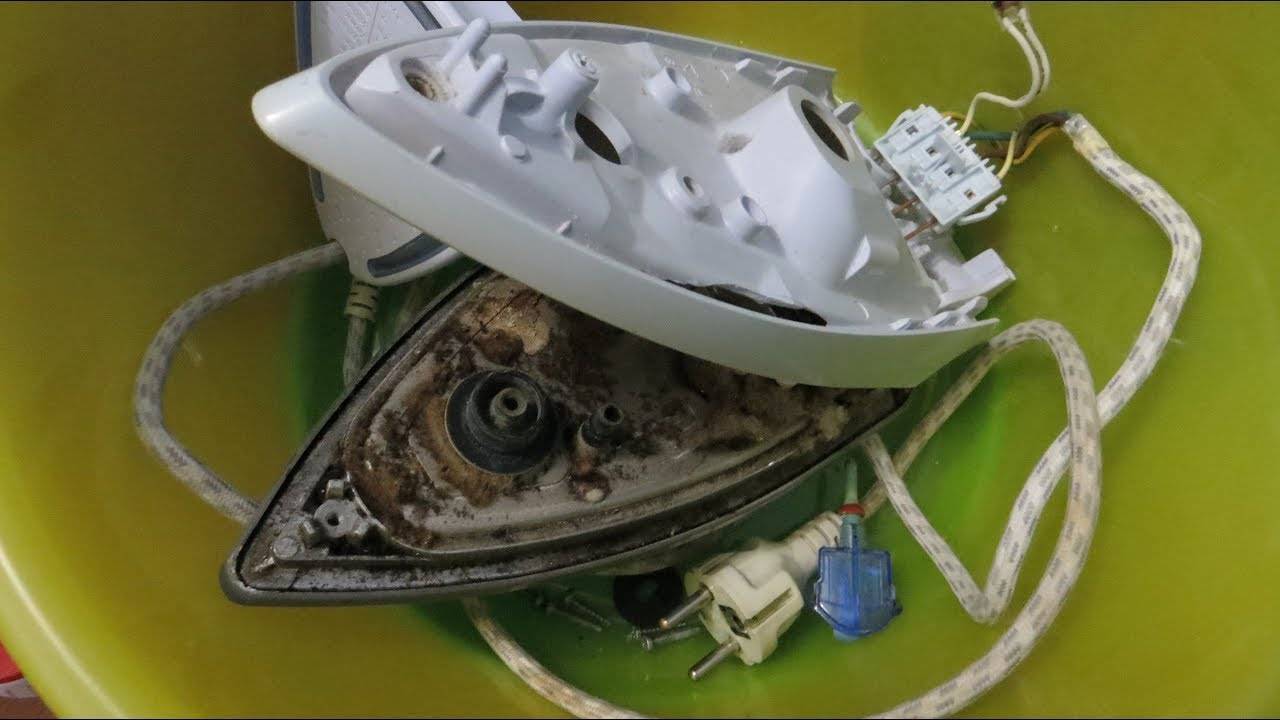

После разъединения металлическая подошва предстанет в подобном виде, если электроутюг эксплуатировался длительное время и не чистился

Как разобрать парогенератор утюга? Инструкция

Тщательно очистите металлическую основу от пыли, грязи и волокон тканей, которые попали в нее при глажке. Промойте также все паровые отверстия на рабочей поверхности подошвы. В заливное отверстие (обозначено на фото) залейте раствор уксуса или лимонной кислоты для удаления накипи. Спустя час удалите жидкость с остатками известкового налета и тщательно промойте подошву проточной водой

Чистку подошвы следует проводить в обязательном порядке. Сборку проводите в обратной последовательности. Старайтесь не оставить «лишнего» крепежа и деталей.

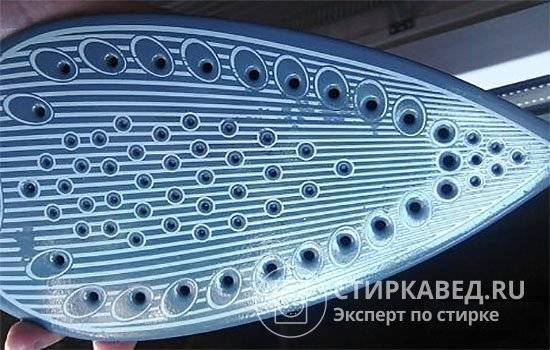

Как разобрать парогенератор утюга? ИнструкцияТак должна выглядеть металлокерамическая поверхность подошвы утюга Tefal после очистки от грязи и пригара лимонной кислотой

Регулятор температуры

Далее ремонт утюга своими руками — осмотр регулятора температуры. Отсоединив от подошвы утюга пластиковый корпус, получаем к нему доступ.

Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.

Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.

От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.

Регулятор температуры утюга

Не помешает и визуальный контроль — может они подгорели, окислились, ослабли.  Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.

Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.

После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.

https://youtube.com/watch?v=KnTYT_qWeXA

Принцип и особенности работы электроутюга

Рассматривая техническое устройство и характерные особенности работы электрических утюгов, можно отметить, что они довольно схожи с другой категорией электроприборов — чайником. Основным элементом конструкции, без которого невозможна нормальная эксплуатация прибора, представляется ТЭН, обладающий мощностью порядка 1000-2200 Ватт.

Для корректной работы, к нему подается необходимое напряжение. Однако, во избежание перегрева ТЭНа и порчи одежды, производители оснащают приборы регулятором температуры с различными доступными пользователю режимами.

Для подавляющего большинства утюгов, характерны следующие особенности работы:

  • При повороте специальной ручки круглой формы для регулировки по часовой стрелке, происходит увеличение рабочей температуры подошвы утюга,
  • Включение и отключение регулятора сопровождается специальным щелчком,
  • Основным элементом, за счет которого происходит регулировка, представляется биметаллическая пластина, которая расширяется под воздействием температуры.

Система подачи электроэнергии к прибору довольно проста и включает в себя электрошнур и вилку. В связи с особенностями конструкции, для проведения ремонта шнура, потребуется разобрать утюг.

Конструкция утюгов Тефаль предполагает специфичный способ крепления подошвы к внутренним элементам устройства. Оно осуществляется как с помощью специальных защелок, так и с применением винтов, которые могут быть тщательно замаскированы. С этой целью, чаще всего, их размещают под декоративными заглушками, а также под резервуаром для воды. Чтобы не нарушить целостность конструкции при разборке, необходимо обнаружить все из них.

Основные причины поломки

Есть несколько причин, по которым парогенератор может выйти из строя и начать брызгать водой. Основных причин всего три. Ниже они более подробно рассмотрены.

Сломанный клапан

Чтобы убедиться, что причина поломки кроется в неисправности клапана, необходимо проделать следующее:

  1. Закрыть клапан.
  2. Включить прибор в любой режим.
  3. Начать раскачивать утюг в разные стороны.

Если появляются капли воды, то необходимо убедиться, что не закрыт доступ влаге. Решением проблемы в данном случае станет замена клапана.

Неправильная эксплуатация

Как разобрать парогенератор утюга? Инструкция
В случае, когда подошва утюга не разгорелась до установленной температуры, нельзя осуществлять подачу пара. Иначе из прибора может побежать вода.

Только, когда устройство полностью нагреется и выключится индикатор, можно начать процесс выпуска пара. До того, как утюг нагреется, его необходимо держать в вертикальном положении.

После полного нагрева индикатор сразу выключится. В ином случае, вместо пара, из используемого устройства, будет выходить вода. Крышка заливного отверстия всегда должна быть плотно закрыта до щелчка. Иначе вода будет портить одежду.

Неосторожное перегибание шланга

Популярные статьи  Как правильно слить воду с водонагревателя

Вода вместе с паром будет выпускаться в любом случае, даже если шланг немного зажат или утюг находится напротив выходящего отверстия пара, или шланг находится намного ниже. Вода, в данном случае, начнет выходить уже через несколько минут, это приводит к пробке. Из-за этого вода попасть в используемое устройство не может.

Основные особенности утюгов с парогенератором

Рассмотрим основные преимущества функционирования утюга с парогенератором:

  • возможность отглаживания одежды прямо на вешалке;
  • без проблем отглаживает любой материал;
  • присутствие функции самоочистки;
  • возможность очистки диванной обивки.

Как и любая бытовая техника, утюги с парогенератором иногда выходят из строя и требую ремонт своими руками. Для того чтобы осуществить такой ремонт, следует предварительно ознакомиться с особенностями подобного бытового аппарата.

Рассмотрим, из каких основных элементов состоит утюг с парообразователем:

  • нагревательный элемент;
  • подошва;
  • температурный регулятор;
  • терморегулятор;
  • регулятор пара;
  • индикатор.

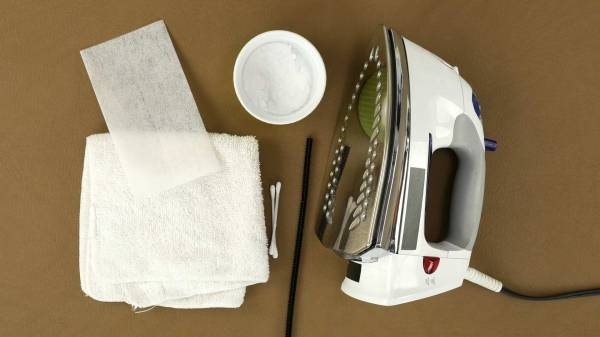

Эффективные и простые способы убрать накипь

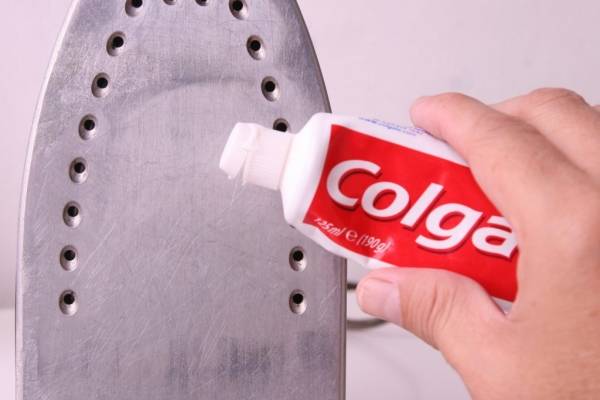

Кроме проблем с качеством поверхности и методов ее очищения есть еще одна распространенная проблема утюгов – накипь. С этим рано или поздно столкнется каждая хозяйка независимо от выбранной модели, поэтому нужно знать, как почистить утюг от нагара. Есть несколько способов, среди которых:

  • Свеча. Она поможет, только если очищать утюг сразу после загрязнения. То есть свечой просто натирается вся испачканная поверхность, а после протирается или бумагой, или хлопчатобумажной тканью.
  • Соль. Ее нельзя использовать для керамики и тефлона, а для остальных поверхностей она станет прекрасным средством. Соль распределяется тонким слоем на листе бумагии гладится нагретым утюгом. Соль должна впитать в себя всю грязь.
  • Сода. В этом случае даже не потребуется нагревание техники. Сода смешивается с водой до тех пор пока не получится смесь по консистенции, как паста. После чего она наносится на подошву утюга и оставляется на некоторое время. Затем просто смыть водой и протереть салфеткой насухо.
  • Спичечный коробок. Достаточно нестандартный метод. Нужно взять серную наклейку со спичечного коробка и натереть им подошву.
  • Нашатырь. Он поможет избавиться от налета. Достаточно нанести его на ватный диск и обработать поверхность подошвы утюга.
  • Перекись водорода. Принцип действия аналогичен, как с нашатырем.
  • Гидроперит в таблетках. Чтобы она очистила всю накипь, нужно просто водить ее по раскаленному утюгу. Большой недостаток этого способа – крайне неприятный запах во время процесса чистки утюга от нагара. Все остатки легко убираются влажной тканью.

Можно почистить утюг в домашних условиях любым из этих способов. Главное – учитывать материал подошвы и качество своей техники.

Как разобрать парогенератор утюга? Инструкция

Как разобрать парогенератор утюга? Инструкция

Как разобрать парогенератор утюга? Инструкция

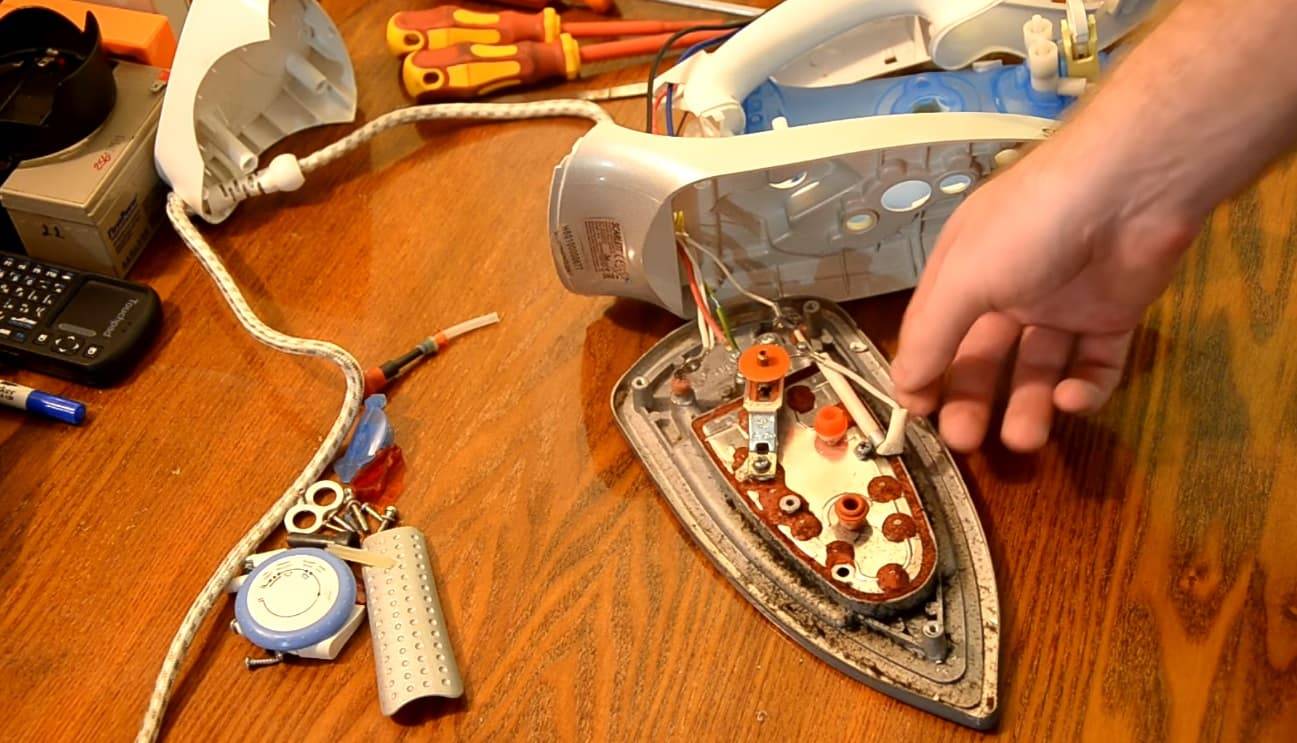

Ремонт утюга своими руками

Чаще всего выполняется ремонт утюга своими руками. Для этого нужно подготовить инструменты: отвертки и тестер с лампочкой.

Важно! Даже если ремонтировать нужно только шнур, утюг придется разобрать. Утюги от разных производителей могут иметь разную конструкцию, однако всегда есть общие моменты:. Утюги от разных производителей могут иметь разную конструкцию, однако всегда есть общие моменты:

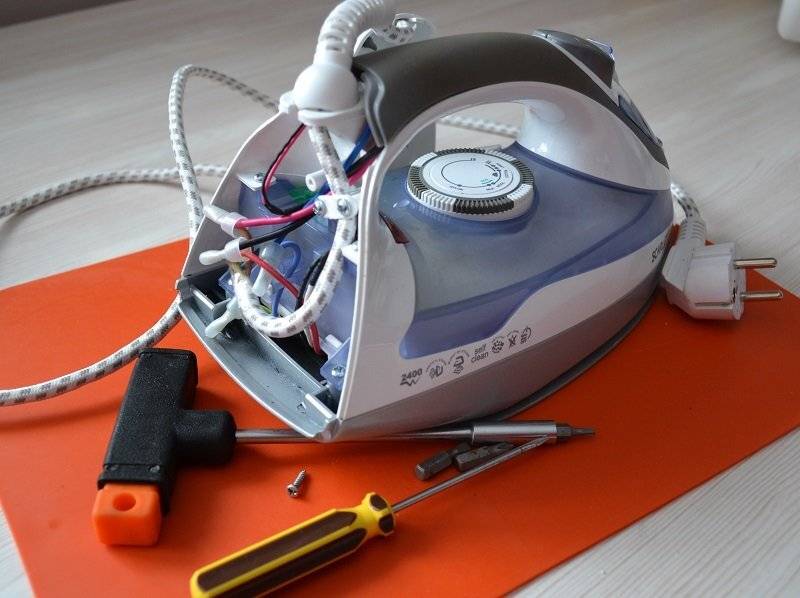

Утюги от разных производителей могут иметь разную конструкцию, однако всегда есть общие моменты:

  • Для скрепления подошвы и корпуса используются не только защелки, но и винтики, которые придется тщательно поискать. Часто их помещают под декоративные заглушки, резервуар для воды или другие элементы.
  • Если при включении прибора в сеть не происходит загорание лампочек-индикаторов, то скорее всего, проблема в шнуре.

Имея на вооружении такую информацию, вы точно справитесь с задачей, как разобрать утюг Тефаль.

Как разобрать парогенератор утюга? Инструкция

Ремонтируем шнур

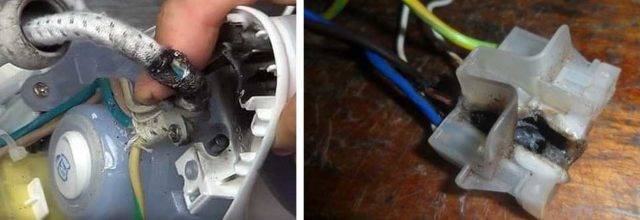

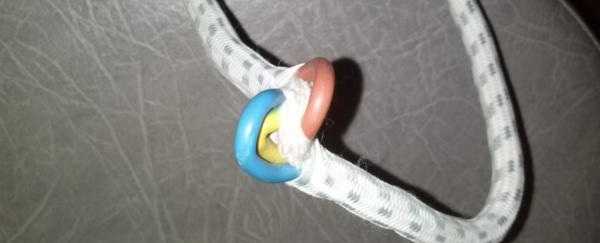

В 20 процентах случаев поломка заключается в нерабочем состоянии шнура. Для его проверки нужно совершить следующие действия:

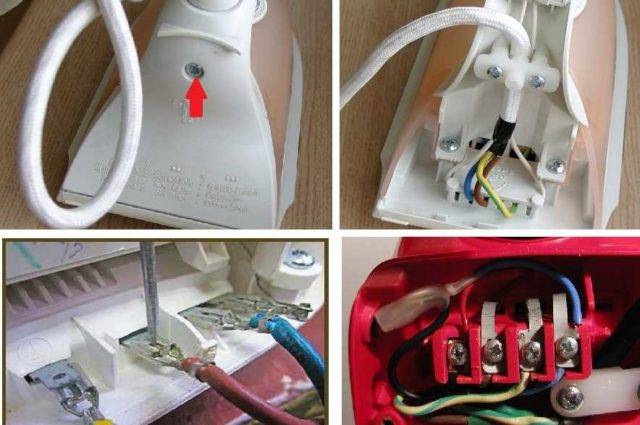

  1. Снимаем заднюю крышку утюга.
  2. Проверяем напряжение тестером.
  3. Если не произошло загорание лампочки тестера, шнур укорачивается и снова проверяется.

Важно! Если лампочка загорается – проблема не в шнуре и нужно разобрать утюг Тефаль дальше

Ремонтируем термопредохранитель:

  1. В этом случае ремонт утюга начинается с его отключения от сети.
  2. Затем к термопредохранителю с двух сторон подключаются провода для прозвонки.

Если загорания лампочки не произошло, то предохранитель неисправен. Его можно вынуть и закоротить электрическую сеть в этой части.

Важно! В таком случае не стоит беспокоиться, так как если терморегулятор работает корректно, отсутствующий предохранитель не несет проблем

Как разобрать парогенератор утюга? Инструкция

Ремонтируем регулятор температуры

Перед тем, как разобрать утюг Тефаль, нужно попробовать снять внешнюю ручку регулятора. Для этого ее нужно слегка поддеть. В том случае, если попытка не увенчалась успехом, развинчиваются винты и снимается корпус.

Для проверки исправности:

  1. Регулятор устанавливается в крайние положения. Если это не получается сделать легко, следует воспользоваться плоскогубцами.
  2. Прозванивается электрическая сеть и при этом регулятор поворачивается.

Важно! Если в крайних положениях загорается лампочка, то в терморегуляторе нет поломки, если же нет – потребуется зачистка контактов. При этом используется наждачная бумага или обыкновенная пилочка для ногтей

Ремонтируем нагревательный элемент

Если все основные узлы проверены, то ремонт утюга Тефаль не закончен. Скорее всего, проблема заключается в неисправности нагревательного элемента. Даже если вы знаете, как разобрать утюг Браун, это не поможет. Замена нагревательного элемента практически невозможна — почти во всех случаях прибор придется выбросить.

Важно! Даже если вы выбрасываете старый утюг, оставьте шнур. Он пригодится для ремонта других бытовых приборов

Как разобрать парогенератор утюга? Инструкция

Ремонтируем систему отпаривания

Чтобы избежать проблем, нужно пользоваться дистиллированной, фильтрованной или кипяченой водой. Чаще всего при ремонте системы отпаривания следует удалить накипь. Для этого процесса не нужно знать, как разобрать утюг Филипс, Тефаль или Браун. Действовать вы будете следующим образом:

  1. Для очистки утюг помещается в большую емкость с водой. Уровень воды должен быть выше подошвы на полтора сантиметра.
  2. На регуляторе пара должно быть выставлено максимальное значение. Задняя часть прибора должна быть немного приподнята с помощью подставочек.

Важно! Категорически запрещено в процессе очистки от накипи включать утюг в сеть

  1. В воду добавляем уксусу (1 стакан на литр воды).
  2. Емкость помещаем на плиту и ждем, пока вода закипит.
  3. После небольшого остывания ставим емкость на огонь еще раз. Повторяем процедуру два – четыре раза.

Важно! Уксус можно заменить лимонной кислотой или специальным средством для удаления накипи

Как разобрать парогенератор утюга? Инструкция

Как найти квалифицированного мастера?

Как разобрать парогенератор утюга? Инструкция
Чтобы найти квалифицированного мастера, рекомендуется обращаться в фирменный сервисный центр Филипс. Если гарантийный срок обслуживания уже закончился, то можно найти специалиста по объявлениям в Интернете или по рекомендациям знакомых.

Профессионал никогда не берет денег за диагностику. Оплату производят по факту оказания услуги. Если мастер отставляет прибор у себя, нужно потребовать от него документ о том, что он получил его на руки.

Специалисты, которые дорожат своей репутацией, обязательно дают гарантию на выполненную работу. Все документы должны быть заверены печатью и подписью мастера.

Поиск неисправностей

В процессе эксплуатации у бытовой техники иногда появляются различные неисправности, которые можно диагностировать по характерным признакам и выполнить ремонт парогенераторов своими руками. Если парогенераторы отказываются выполнять возложенные на них обязанности, причина может быть разная.

  1. Станция не подает пар — перегорел ТЭН или его контакты. Также может присутствовать некорректная работа выключателя бойлера, или просто сломана кнопка подачи пара на устройстве.
  2. Не регулируется давление — сломан переключатель.
  3. Устройство подает пар неправильной температуры — перегорел предохранитель по температуре, термостат вышел из строя.
  4. Отсутствие напряжения — в сетевом шнуре оборвана одна из жил.
  5. Плохой нагрев воды — на стенках емкости скопилось много отложений.
  6. Постоянно светится индикатор уровня воды — сломан датчик.
  7. Пар постоянно сбрасывается через предохранительный клапан — возможно, в емкости мало воды.
  8. Под станцией появилась вода — где-то идет утечка, отключить парогенератор и локализовать неисправность.

Кроме перечисленных отказов, можно назвать еще много причин, которые провоцируют появление неисправностей в работе парогенератора.

Чтобы произвести полную диагностику изделия и починить различные отказы своими руками, надо иметь специальную аппаратуру, одним мультиметром и паяльником найти и устранить можно только простые неисправности.

Популярные статьи  Запах из микроволновки: как убрать с помощью проверенных средств

Как разобрать и отремонтировать самостоятельно?

Если причина поломки парогенератора Филипс не связана с банальными неисправностями в виде обилия накипи или повреждения электрического шнура, то искать ее нужно внутри устройства.

Часто прибор перестает работать из-за поломки электромагнитной катушки. Проверить ее работоспособность можно с помощью мультиметра.

Пытаться проникнуть внутрь устройства можно только при наличии определенных знаний в сфере электроники.

Пошаговая инструкция по разбору парогенератора Philips:

  1. Отключить устройство от сети.
  2. Снять защитные резинки с паровой станции и открутить болты, которые располагаются под ней.
  3. Снять верхнюю крышку. Под ней находится верхний корпус, который держится на 3 шурупах. Их тоже необходимо выкрутить.
  4. Убрав корпус, можно увидеть электромагнитную катушку, которую необходимо заменить. Она держится на одной гайке.
  5. После замены детали, прибор нужно собрать в обратном порядке.

Нельзя утверждать со 100% вероятностью, что парогенератор вышел из строя именно из-за неисправности электромагнитной катушки. Возможно, что поломка кроется в других деталях, и такое лучше доверить мастеру.

Не подает пар: в чем причина неисправности и что делать?

Если после включения прибора он не подает пар, можно попытаться справиться с проблемой собственными силами. Возможные причины, приведшие к неисправности:

  1. Прибор забит накипью. Чтобы избавиться от нее, нужно провести чистку. Большинство моделей, выпускаемых под маркой Philips,оснащены автоматической функцией избавления от известковых отложений. Для этого в прибор заливают воду, включают его в сеть и нажимают нужную кнопку. Спустя несколько часов жидкость сливают, промывая бойлер еще раз. Некоторые модели требуют замены картриджей.

  2. Не нажата кнопка, которая отвечает за подачу пара. Чтобы справиться с проблемой на нее нужно надавить и удерживать до тех пор, пока устройство не заработает.
  3. Прибор недостаточно нагрелся. Как правило, подача пара происходит через 2 минуты после включения техники.
  4. В бойлере слишком мало воды. Чтобы началась подача пара, нужно просто долить ее до отметки MAX.

Пар не будет подаваться в том случае, когда прибор находится в неподвижном состоянии или располагается на весу и под углом при выключенном режиме автоматической подачи пара. Чтобы прибор начал функционировать, его нужно перевести в рабочее положение.

Не включается

Если парогенератор Philips не включается, то причины могут быть следующие:

  1. Поврежден шнур питания. Когда видимых дефектов нет, определить перебитое место сложно. Необходима помощь специалиста.

  2. Нет питания в сети. Чтобы проверить исправность розетки, нужно включить в нее любой другой прибор.
  3. Не работает индикатор включения. При этом само устройство может быть исправно. Нужно нажать на кнопку подачи пара, чтобы проверить его работоспособность.
  4. Случился сбой в работе электроники. В этом случае требуется помощь мастера.

При поиске неисправностей, нужно обратиться к инструкции, которая прилагается к прибору. В ней перечислены основные причины, которые могут привести к некорректной работе конкретной модели.

Из устройства течет вода

Если из парогенератора Philips течет вода, то причины могут быть следующие:

  1. В шланге подачи пара много конденсата. Это может случиться после длительного простоя прибора. Для решения проблемы подошву утюга нужно направить в сторону и удерживать кнопку подачи пара до тех пор, пока не перестанет идти вода. Также нужно проверить шланг на наличие заломов и зажимов.
  2. В прибор была залита вода, содержащая ароматические добавки или другие загрязнения. Чтобы справиться с проблемой, бойлер нужно промыть. Затем в него заливают чистую воду и снова запускают работу прибора.
  3. Слишком часто была использована функция парового удара. Можно продолжать эксплуатацию устройства, но выждать немного времени, перед тем как снова нажать кнопку интенсивной подачи пара.
  4. После очистки прибора от накипи в нем осталась вода. Именно она вытекает из подошвы. Нужно просто протереть ее тканью.
  5. Сломан затворный клапан. Требуется его замена.
  6. Отверстия забились накипью. Для избавления от проблемы необходима чистка.

Брызгает ржавая вода

Как разобрать парогенератор утюга? Инструкция

  1. В устройство была залита вода с примесями. Для избавления от проблемы бойлер нужно промыть.
  2. Прибором не пользовались долгое время, но в нем оставалось некоторое количество воды. Для решения проблемы резервуар необходимо тщательно промыть.
  3. Вышел из строя ТЭН. Требуется его замена.

Если промывка бойлера не помогла справиться с проблемой, следует обратиться в сервисный центр.

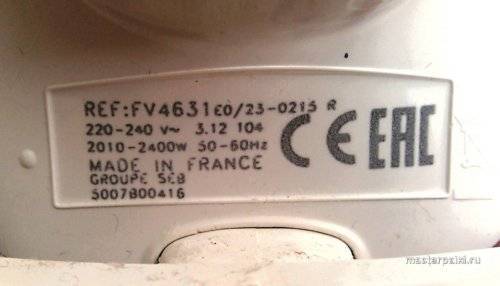

Предыстория розового утюга Tefal

На третий год верной службы наш розовый красавец начал плеваться отходами парогенерации. Выглядело это вот так.

Как разобрать парогенератор утюга? Инструкция

Керамическая подошва имеет отверстия для пара, которые успешно начали забиваться. Дело в том, что в инструкции на утюг Tefal  написано «заливать только воду из под крана».

Как разобрать парогенератор утюга? Инструкция

Таким образом, накипь и грязь постепенно превращались в нагар и начали вылазить наружу при каждом отпаривании. Все это дело летело на рубашки и платья, чего нельзя было допустить категорически. У нас даже вставал вопрос о покупке нового утюга! Но тут Мастер Пайки проснулся и начал бить себя в грудь, мол «я все починю!». Так что пришлось разбираться.

Как разобрать парогенератор утюга? Инструкция

Забыл сказать, что поначалу мы использовали специальный карандаш для чистки утюга и на некоторое время он помогал, правда запах стоял невыносимый. Впрочем это я уже рассказывал в своем Топ 5 способов почистить утюг от накипи внутри и нагара на подошве. Оттуда мы знаем, что карбамидовый карандаш не попадает внутрь каналов утюга и не чистит все там.

В общем, решил я разобрать утюг, что люблю с детства, чтобы посмотреть на каком этапе начались загрязнения каналов.

Проверяем самое простое

Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте тут).

Как разобрать парогенератор утюга? Инструкция

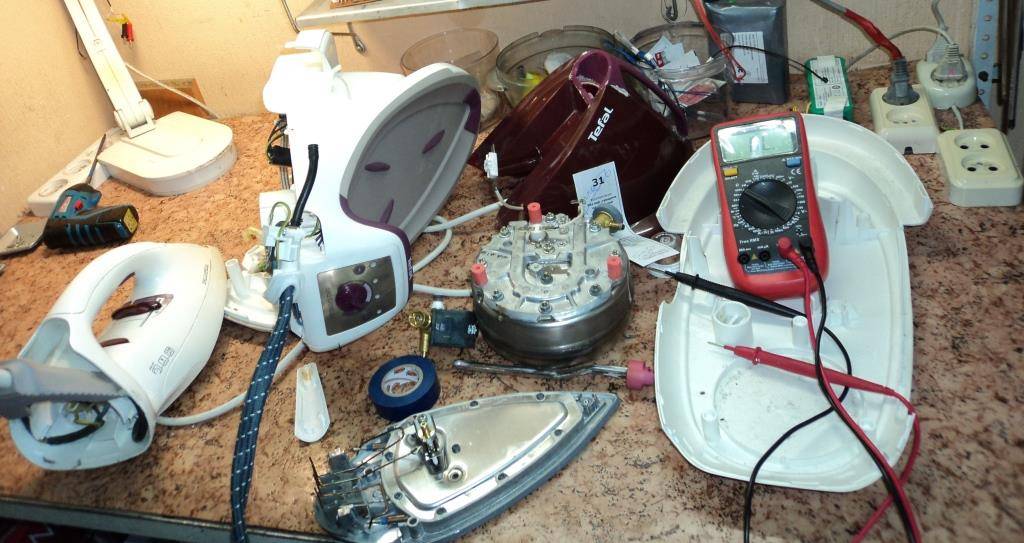

Разобрать утюг — это самое начало

Проверка электрошнура

Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура

Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват. Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию

Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.

Как разобрать парогенератор утюга? Инструкция

Характерные проблемы со шнуром для утюга

Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи пайки, место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.

Клеммы и контакты

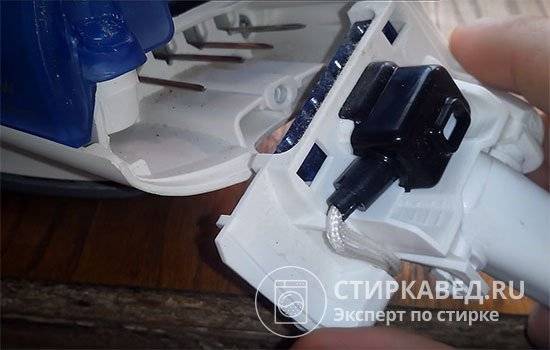

Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.

Как разобрать парогенератор утюга? Инструкция

Снять заднюю крышку обычно труда не составляет — один болт

Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали

Важно — добраться до контактов

Как разобрать парогенератор утюга? Инструкция

Из-за перегрева может оплавиться колодка или шнур

Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.

Популярные статьи  Обзор умных часов для детей с GPS и без

Проверка шнура на целостность проводов

Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.

Как разобрать парогенератор утюга? Инструкция

Прозвонка шнура утюга

Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.

Основные неполадки парогенераторов и причины поломок

Чаще всего к нам обращаются по таким вопросам:

  • При подключении к сети парогенератор не включается и не реагирует на нажатия кнопок.
  • Обнаруживается течь из отверстий.
  • При работе не выпускается пар.
  • Парогенератор не держит заданную температуру.
  • Образовалась накипь внутри бойлера.

Основная причина поломок парогенераторов – это неправильное пользование прибором. Накипь образовывается из-за низкого качества воды. Сбои в системе управления чаще всего связаны с проблемами в электросети. Нередки и проблемы в шланговой системе, в результате чего образовывается течь.

Самостоятельные попытки починить парогенератор могут привести к серьезным проблемам. Устройство имеет нагревательный элемент, который при недостаточной изоляции может повлечь за собой пожар. Поэтому диагностикой и ремонтом должен заниматься только квалифицированный мастер.

Что такое отпариватель?

Как следует из названия, агрегат этот предназначен для обработки вещей с помощью пара. В каталогах можно найти и другое название – стимер. Оно происходит от английского “steam”, то есть “пар”.

Отпариватель делает примерно то же, что и утюг, то есть разглаживает заломы и складки водяным паром. С помощью этого устройства можно довольно легко разобраться с проблемами, с которыми утюг обычно не справляется – например, с миниатюрными, но неприятными морщинами под пуговицами, рядом с кнопками, под рукавами, вдоль швов и т. д.

Как разобрать парогенератор утюга? Инструкция

Воду кипятит нагревательный элемент. Затем пар по системе трубок попадает через распылитель наружу. Непосредственно с тканью отпариватель не контактирует, и в этом – его главное отличие от обычного утюга. Никакого механического воздействия, только пар. А раз нет контакта – не будет и подпалин, смятого ворса, лоснящихся пятен и прочих неприятностей.

Устройство современного утюга

Современные утюги трехъярусные, типичный состав:

  1. Ручка, составляющее единое целое с баком.
  2. Корпус, защищающий бак от раскаленной подошвы.
  3. Подошва с бойлером, дырочками, выпускающими пар.

Под корпусом стоит отсек электронных элементов. Термостат, представленный биметаллической пластиной. Рядом виден термопредохранитель, обычно лепят через термостойкую ткань на стенку бака, либо впритык к ТЭНу. Соответственно, настройка элемента может быть, например, 140 градусов или выше. Определяется схемой реализации защиты от перегрева, моделью утюга. Узнать термопредохранитель можно по крепежной скобе, по красноречивым надписям на корпусе, приводящим допустимый ток (опционально), температуру срабатывания.

Термопредохранитель меняйте аналогичным. Чтобы разобрать проводной утюг Braun Freestyle, нужно будет шнур выдвинуть с электронной начинкой назад. Согласно советам, приведенным выше, сначала извлекаем задние шурупы, затем носовой. Наконец, удаляем находящийся в области кнопок парового удара, разбрызгивателя. Шнур, электронная часть держатся пластиковыми зубчиками. Ручка, бак, подошва практически одно целое. Однако в носовой части заметим пару силовых шурупов. Действуйте согласно обстоятельствам.

Конструкция, полагаем, стала базисом беспроводных утюгов. Силовые контакты сделаны разъемными. Можно снимать-ставить подошву с баком, ручкой на место, когда заблагорассудится. Без разборки. Хотя любые беспроводные утюги работают циклами: n секунд тиранит подставку, m секунд утюжит белье, – внутри нет таймеров (сигнальные светодиоды стоят). Работает управляемый биметаллической пластиной. В цепь подошвы включена зеленая лампочка, создан второй контакт верхнего положения для красной. Следуйте указаниям светофора. Зеленый – значит можно. Красный? Пора поставить утюг набраться сил.

Созданы модели с встроенным аккумулятором, понятно, весят побольше. Не каждый может качество назвать достоинством. Зато автономная работа длится дольше. Касается обычных дорогих беспроводных утюгов, цикл составляет нечто вроде 24 – 5. Время глажки впятеро продолжительнее отдыха. Разобрать беспроводной утюг ничуть не сложнее проводного.

Добавим, беспроводные утюги не редкость: Tefal, Philips. Недавно на рынке, появился Panasonic. Настоящая новость, в Америке Тефаль непопулярен. Panasonic похвастается удобной переносной коробкой. Забыли осмотреть продаваемое Россией, за морем японский самый эргономичный утюг средь беспроводных моделей. Выпущен индийский, купить даже на e-bay сложновато.

Надеемся, научили читателей, как разобрать утюг. Привели типичные приемы, применяются повсеместно. Создать универсальную инструкцию невозможно, как перебрать многочисленные модели. Одного производителя отдельные экземпляры могут разительно отличаться от прочего, представленного рынком. Прощаемся, ждем комментариев, смотрите фото, оценивайте, сравнивайте, учитесь разбирать утюги своими руками.

Как разобрать парогенератор утюга? Инструкция

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты. Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность

Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания

Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг, чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого. Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга. Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др.)

Из чего состоит утюг с парогенератором

Основными элементами конструкции утюга с парогенератором являются:

  1. Задняя крышка.
  2. Колодка.
  3. Верхняя крышка.
  4. Корпус.
  5. Подошва.

Задняя крышка

Задняя (торцевая) крышка крепится к корпусу одним или несколькими винтами. В зависимости от модели парогенератора, конструкция задней крышки имеет два варианта:

  • задняя крышка прикреплена к колодке;
  • задняя крышка не прикреплена к колодке.

В первом варианте задняя крышка имеет прямую конструкцию. С помощью горизонтальных шипов верхняя крышка прикреплена в продольных пазах.

Чтобы разобрать корпус утюга с парогенератором, заднюю крышку и колодку выталкивают назад. При этом верхнюю крышку необходимо подталкивать пальцами руки.

Во втором случае верхнюю крышку тянут вверх. Поворотные фиксаторы разворачиваются и освобождают крепежные шипы от замкнутого положения.

Колодка

Колодка предназначена для фиксации токоведущего кабеля в корпусе парогенератора. Имеет две основные конструкции:

  • монолитная;
  • разборная.

Монолитную колодку снимают путем снятия двух винтов самой колодки и двух винтов хомута, прикрепляющего сетевой шнур.

Для снятия разборной колодки отжимают фиксаторы, удерживающие колодку в фиксированном положении.

Верхняя крышка

Крепление верхней крышки предусмотрено без фиксации. Для ее снятия своими руками используют отжимные приспособления. Крышку снимают с заднего или переднего конца.

Корпус

Корпус утюга с паровой станцией прикрепляется несколькими винтами. Эти винты довольно часто бывают утоплены глубоко в корпус прибора.

К тому же производители используют винты различных форм и размеров. В этом случае потребуется набор отверток, различных как по форме, так и по длине.

Подошва

Конструкция подошвы предусматривает расположение токопроводящих и нагревательных и элементов.

Для проверки работоспособности электрической схемы используют контрольные приборы (осциллограф, мультиметр).

Оцените статью
Павел Поздняков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как разобрать парогенератор утюга? Инструкция
Как выбрать ручной заклепочник — рейтинг лучших моделей инструмента
