Материалы изготовления

Производство сушильной мебели основано на использовании металлических коробов, укомплектованных нагревательными элементами и системами вентилирования. Дополнительно изделия оборудованы цифровыми дисплеями и программами управления температурным и режимом влажности внутри сушильной камеры.

Габариты изделий полностью зависят от назначения мебели – установка в садиках, квартирах, домах, на предприятиях. Конфигурация моделей стандартная – прямоугольный корпус с различными параметрами глубины, ширины, высоты. Для изготовления мебели производители используют следующие материалы:

  • короб из тонколистовой оцинкованной или нержавеющей стали. Обладает устойчивостью к воздействию влаги и механическим нагрузкам;
  • каркас из металлических труб, усиленный ребрами жесткости. Используют для комплектации многосекционных промышленных моделей, рассчитанных на несколько комплектов одежды;
  • блок основания, в котором расположены элементы управления режимами и температурой сушки, установлен нагревательный элемент, тепловентилятор;
  • сушильный отсек – внутренняя часть (камера), которая напрямую сообщается с блоком основания и системой управления. Размеры камеры зависят от габаритов мебели;
  • элементы наполнения отсеков – сетчатые (перфорированные) полки, телескопические штанги для одежды, сушилка для белья встроенная, корзины, рейлинги.

Функциональное наполнение шкафа – это съемные элементы, чисто отсеков зависит от конкретной модели. Для дома отлично подходят шкафы с четырьмя независимыми внутренними секциями, обеспечивающие более гигиеничную сушку одежды членов семьи.

Каркас из металлических труб

Устройство и виды сушильных шкафов

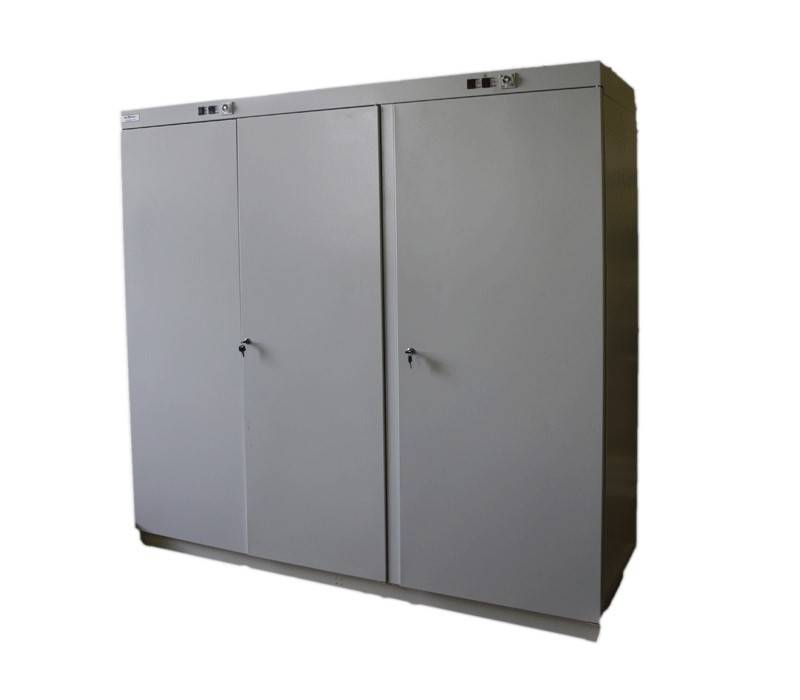

Стальной шкаф

Устройство и виды сушильных шкафов

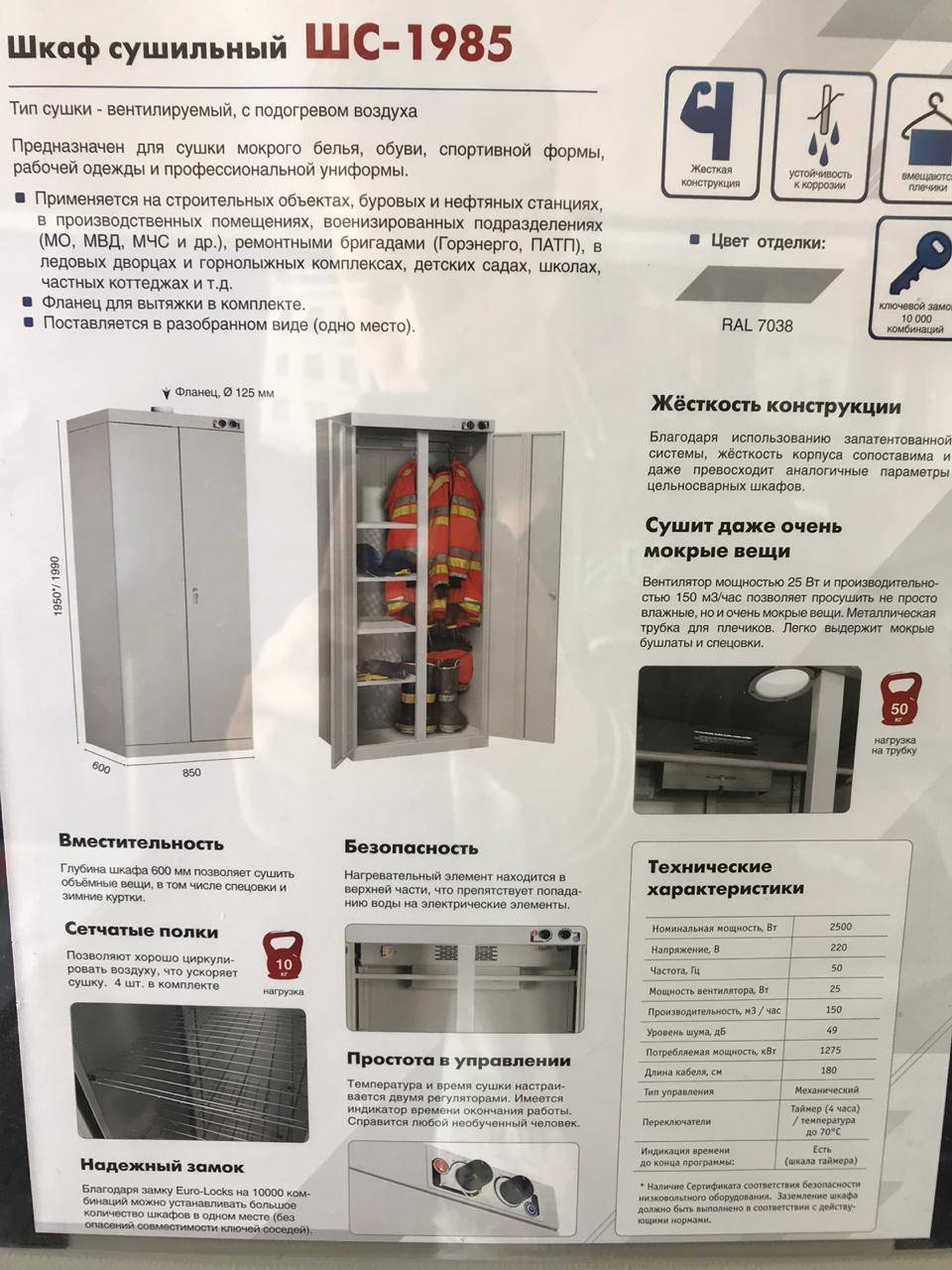

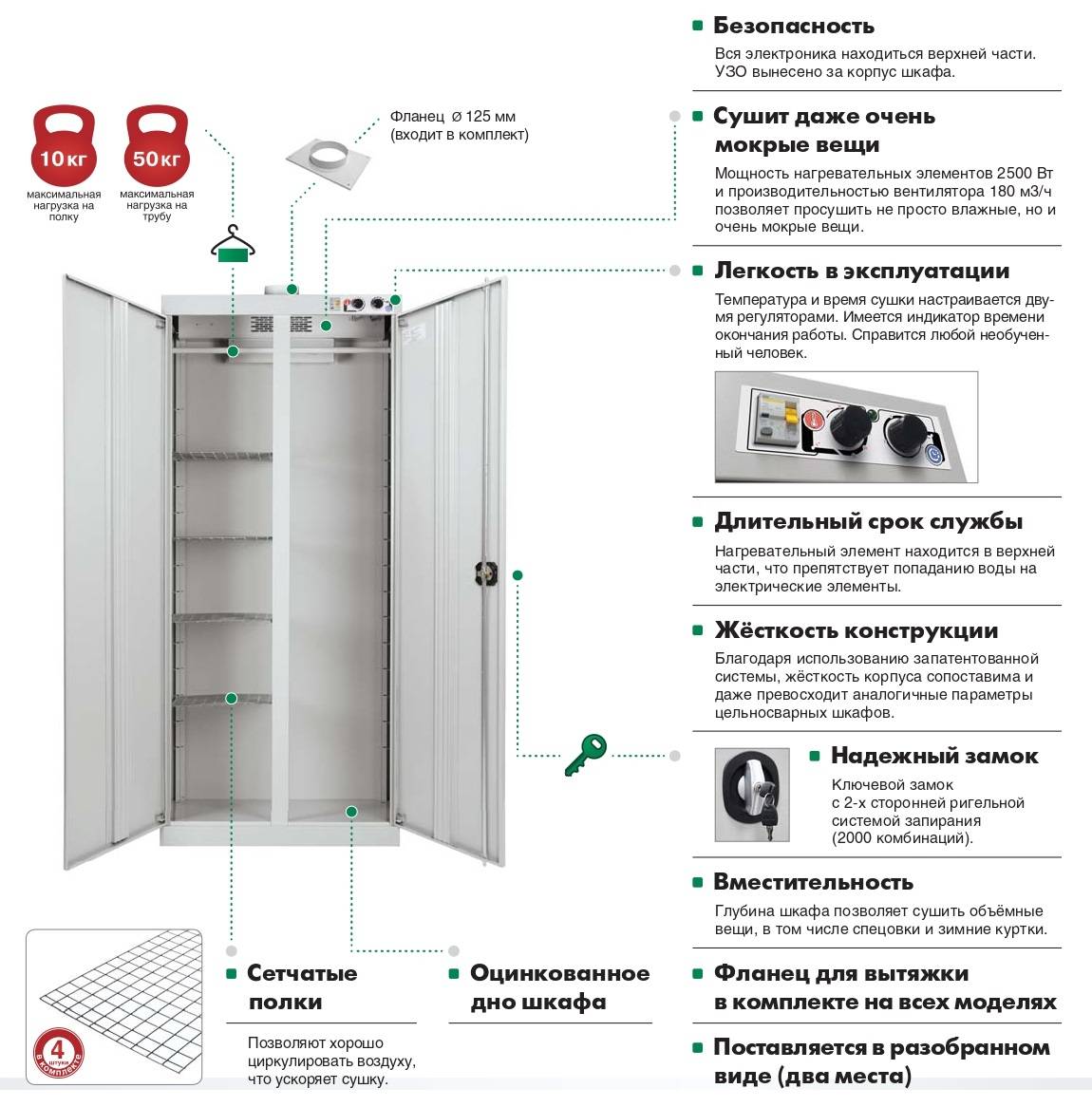

Структура ИК сушильного шкафа

Назначение

Лабораторный сушильный шкаф используется для просушки и термообработки различных емкостей. Прибор позволяет точно выставить необходимую температуру, вследствие чего его применяют для хранения образцов, нуждающихся в определенном температурном режиме. Внешне оборудование выглядит как компактная электропечь. Среди его возможностей — сушка, прокаливание и стерилизация самых разных материалов. Также лабораторный технический шкаф используется для аналитических исследований. Работает устройство при температуре до 600 градусов.

Конструкция включает:

  • корпус;
  • дисплей для визуального контроля;
  • регулятор температуры;
  • уплотнение двери (обеспечивает теплоизоляцию, изготовлено из особой термостойкой резины);
  • рабочую камеру (комплектуется полками);
  • ленточный нагреватель.

Шкаф незаменим для просушивания лабораторной посуды после мытья. Это может быть любая термостойкая тара: цилиндры, мензурки, колбы, стаканы. Чтобы ускорить удаление влаги, емкости помещаются в лабораторный шкаф. Техника выпускается с несколькими загрузочными боксами. Еще одна задача, которую доверяют этому оборудованию, – стерилизация медицинских инструментов (хирургических, офтальмологических, стоматологических). Воздух прогревается до 200–300 градусов, при такой температуре уничтожаются все виды микроорганизмов: бактерии, споры, грибки.

Техника используется и в других целях:

  • подготовка проб к исследованиям (фармацевтическим и химическим);
  • хранение веществ, которые требуют определенного температурного режима;
  • подсушивание пищевых продуктов.

Назначение жарочных шкафов, классификация и базовые характеристики Устройство применяется в сельскохозяйственной области, например, для сушки зерна и фруктов, овощей. Оно позволяет обжигаться, вулканизироваться, отвердевать материалам. Можно также рассчитать влажность зерна, полуфабрикатов. Оборудование используется как альтернатива переносным влагомерам. Шкаф нейтрален к просушиваемому материалу, поэтому подходит для любых образцов как органической, так и неорганической природы.

Нюансы выбора

Мебель с нагревательным элементом для сушки одежды зависит от электроэнергии, поэтому изделие должно отвечать требованиям пожаробезопасности. В комплектации к изделию должны быть все необходимые элементы, отвечающие за правильную работу шкафа

При выборе модели в домашнее пользование или на производство следует обратить внимание на ключевые моменты:

  • качество материала корпуса;
  • наличие монтажных деталей;
  • сертификат качества на шкаф;
  • инструкция по эксплуатации;
  • гарантийные документы;
  • соответствие заявленных характеристик;
  • потребляемая мощность модели;
  • вместительность сушильной камеры;
  • дополнительные опции, элементы;
  • наличие теплоизоляционного слоя;
  • возможность выбора режимов сушки.

Сушильный шкаф присутствует не в каждом доме и квартире, но достоинства мебели очевидны. При небольших габаритах изделия для сушки можно одновременно размещать в шкафу от трех и более стандартных стирок. Влажную одежду, попавшую под дождь, снег, практичнее сушить на специальных плечиках – ткань не сминается, сохраняет первоначальную форму.

Стиральные машины с функцией сушки белья

Принцип работы такой стиральной машинки ничем не отличается от принципа работы сушилки с барабаном. Однако следует учесть, что бельё в таком агрегате придётся сушить в два подхода. Дело в том, что в таких стиральных машинах объём барабана недостаточно большой, поэтому не получится высушить сразу всё постиранное бельё. Так, его нужно будет разделить на две части и произвести две сушки.

Срок эксплуатации стиральной машинки с функцией сушки белья значительно меньше, нежели у приборов по отдельности, а стоимость при этом значительно выше, поэтому имеет смысл рассмотреть возможность приобретения двух разных машин – для стирки белья и для его сушки.

Нюансы выбора

Перед тем как сделать правильный выбор, специалисты советуют изучить все особенности работы и конфигурации шкафа

Первое, на что необходимо обратить внимание – рабочий диапазон температур. Он различается в моделях, предназначенных для разной сферы применения

Кроме этого, при подборе стоит изучить такие параметры:

  • комплектация — проверьте, какое количество полок содержит изделие. От данного показателя будет зависеть вместимость шкафа;
  • тип конвекции — бывает двух видов: принудительная и естественная. Преимущество принудительного типа конвекции в том, что он обеспечивает постоянную температуру во всех зонах шкафа. Естественная вентиляция отличается поступлением воздуха через отверстия в корпусе и его выходом через специальную трубку;
  • объем — в зависимости от сферы применения и количества предметов стоит выбрать оптимальный объем камеры;
  • набор функций — шкаф может сушить, обдавать паром, вулканизировать, вытягивать влагу – функций большое множество;
  • конструкция — проверьте, есть ли в изделии внутренняя подсветка, смотровое окно и наличие вытяжки.

Изучив вопрос о выборе сушильного лабораторного шкафа, можно смело осуществлять подбор изделия, основываясь на нуждах предприятия.

Виды сушильной машины

Любые сушилки работают по одному принципу, они обрабатывают вещи потоком горячего воздуха, и благодаря этому влага быстро испаряется из ткани. Но реализация данной схемы различается в зависимости от модели.

Барабанные сушильные машины

Видео о работе сушильных машин для белья показывают, что по внешнему виду и конструкции агрегаты такого типа похожи на стиральные. Вещи находятся во вращающемся барабане, но воздействует на них не вода, а горячий воздух, обеспечивающий испарение влаги. В течение минуты внутренний бак способен совершать больше сотни оборотов, сушка получается быстрой и качественной. К достоинствам барабанных моделей можно отнести их компактные размеры.

Популярные статьи  20 лучших газовых варочных панелей

В режиме быстрой сушки на обработку вещей в барабане уходит около 20 минут

Сушильные шкафы

В квартирах и частных домах такие агрегаты встречаются редко — они обладают слишком большими габаритами и представляют собой вместительную и высокую металлическую камеру. Сушка вещей в специальном шкафу происходит медленно. Но зато устройство идеально подходит для обработки верхней одежды, обуви и тканей, для которых механическое воздействие является нежелательным.

Сушильный шкаф не сминает вещи и обеспечивает самую бережную обработку

Конденсационные

Сушильные машины с конденсационным принципом работы пользуются наибольшей популярностью. Как понятно из названия, испарившаяся из одежды влага в них мельчайшими частичками оседает внутри специального резервуара. После завершения цикла работы воду из лотка просто сливают и промывают фильтр.

Конденсационную сушильную машину можно поставить в любом месте дома

Вытяжные

Такие разновидности сушилок менее популярны. Влага в них вместе с потоком воздуха отводится в вентиляцию или в окружающую среду — например, в окно. Стоят вытяжные модели дешевле, но их установка связана с определенными сложностями, при расположении агрегата нужно подумать, куда будет выходить массивный шланг.

Вытяжные сушильные машины занимают больше места и редко вписываются в интерьер

Стиральные машины с функцией сушки

Условно к сушильным агрегатам относят также стиральные машины со встроенным режимом испарения влаги. При активации данной функции после полоскания и отжима устройство нагревает воздух при помощи ТЭНа и подает его в пустой барабан. Главное преимущество агрегатов очевидно — не приходится устанавливать в квартире два отдельных прибора для стирки и сушки.

Минусы стиральной машины со встроенной сушилкой — малая мощность и большой расход энергии

Нюансы выбора

Мебель с нагревательным элементом для сушки одежды зависит от электроэнергии, поэтому изделие должно отвечать требованиям пожаробезопасности. В комплектации к изделию должны быть все необходимые элементы, отвечающие за правильную работу шкафа

При выборе модели в домашнее пользование или на производство следует обратить внимание на ключевые моменты:

  • качество материала корпуса;
  • наличие монтажных деталей;
  • сертификат качества на шкаф;
  • инструкция по эксплуатации;
  • гарантийные документы;
  • соответствие заявленных характеристик;
  • потребляемая мощность модели;
  • вместительность сушильной камеры;
  • дополнительные опции, элементы;
  • наличие теплоизоляционного слоя;
  • возможность выбора режимов сушки.

Сушильный шкаф присутствует не в каждом доме и квартире, но достоинства мебели очевидны. При небольших габаритах изделия для сушки можно одновременно размещать в шкафу от трех и более стандартных стирок. Влажную одежду, попавшую под дождь, снег, практичнее сушить на специальных плечиках – ткань не сминается, сохраняет первоначальную форму.

Формы и размеры

Сушильный шкаф должен отвечать требованиям безопасности, быть простым в эксплуатации, вмещать достаточное количество вещей. Производители выпускают модели для сушки стандартной прямоугольной формы – это оптимальный вариант эргономичного и рационального использования полезного пространства мебели. Габариты шкафов влияют на эффективность сушки в камере – чем выше изделие, тем скорее происходит циркуляция теплого воздуха и отведение влаги по системе вентиляции.

Некоторые компании выпускают продукцию по индивидуальным заказам. Оптимальная модель для квартиры должна иметь средние размеры 1800х600х600 мм (соответственно, высота, ширина, глубина), а для установки в детском саду подойдет шкаф габаритами 1500х350 мм (высота, глубина), ширина зависит от числа секций – три, пять и более. Размеры некоторых моделей мебели известных производителей:

  • сушка автомат для квартиры, дома ASKO DC7583 – 1840х600х640 мм;
  • сушильный шкаф Электролюкс EDD2400RH – 1850х600х600 мм;
  • шкаф сушильный для одежды, обуви HOTSTORM – 1800х600х495 мм;
  • сушильный шкаф для белья DION Standart 10 – 1900х1120х600 мм;
  • универсальная модель на два отсека ШСО-2000 – 1810х800х510 мм.

Выбор мебели по габаритным параметрам достаточно широкий. Нужно определиться с местом установки изделия и количеством вещей, которые планируется сушить. Вес стандартного шкафа для бытовых нужд не должен превышать 60 кг для удобной транспортировки и монтажа, число отсеков – минимум два для снижения потерь тепла при открытии дверей.

Разновидности сушилок барабанного типа

Как было отмечено ранее, сушильные машины барабанного типа, в свою очередь, делятся на несколько основных видов, с каждым из которых можно ознакомиться далее.

Конденсационные

Подобные машинки пользуются наибольшим спросом, так как не требуют особых условий по установке. Это обусловлено тем, что они оснащены специальной ёмкостью, где скапливается влага после просушки. Чтобы машинка работала исправно, эту ёмкость периодически нужно очищать от воды. Лучше всего делать это после каждого цикла сушки.

После загрузки бака, выбора программы сушки и нажатия кнопки «Пуск» на панели управления стартует процесс сушки по такому принципу:

  1. Воздух в камере нагревается, а барабан параллельно вращается и перемешивает бельё.
  2. Нагретый до указанной температуры воздух обдувает бельё, под давление чего из него уходит влага.
  3. Влажный воздух проходит через теплообменник, где охлаждается и лишается влаги.
  4. В специальном резервуаре накапливается образовавшаяся вода, а охлаждённый воздух вновь нагревается термоэлектрическим нагревателем и вновь обдувает бельё.

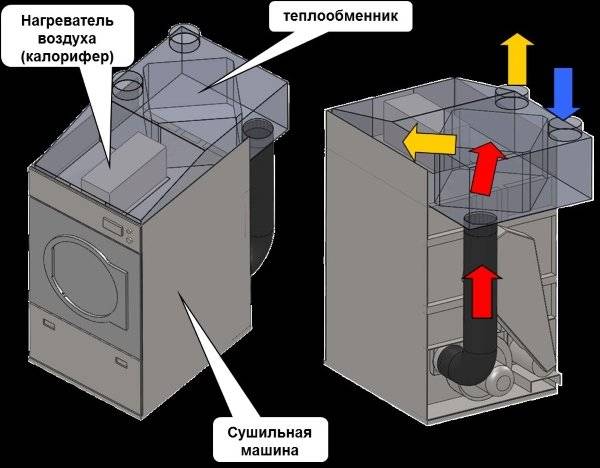

Наглядно увидеть принцип работы такой сушилки можно на схеме:

Устройство и виды сушильных шкафов

В конденсационных машинах также может быть предусмотрена дренажная система. В этом случае конденсат будет самостоятельно сливаться в канализацию.

Современные модели подобных сушилок часто оснащаются дополнительной программой «разглаживания паром». В таком режиме перед началом работы в барабане «разбрызгивается» вода, а после мельчайшие капельки образуют небольшое облако. Под воздействием высоких температур оно превращается в пар, который и способствует разглаживанию вещей.

C тепловым насосом

Конструкция такой машины предусматривает наличие охлаждающего контура. Он интенсивно охлаждает воздушный поток, за счёт способствует более быстрому образованию конденсата. Благодаря этому сокращается время, которое необходимо для просушки белья.

Вентиляционные

Подобные машины считаются устаревшими, хотя ещё встречаются в продаже. Они имеют наиболее простую конструкцию сравнительно с другими моделями барабанного типа. Их отличие заключается в том, что они предполагают выход через специальный шланг в вентиляционные ходы. Так, установка такого агрегата требует проведения дополнительных монтажных работ.

Наглядно увидеть принцип работы вентиляционных сушилок можно на схеме:

Устройство и виды сушильных шкафов

Кому нужна сушильная машина?

С проблемой качественной сушки белья знакомы многие. Повышенная влажность, ограниченная площадь квартиры, частые стирки затрудняют уход за вещами и текстильными аксессуарами. Их приходится развешивать в доме или на балконе, следить, чтобы внезапно начавшийся ливень не нарушил планы.

После этого чистые вещи необходимо погладить, а этот процесс также отнимает немало времени и сил. Решить часть проблем, если не все, поможет сушильная машина для белья. Она значительно облегчит быт, если использовать естественную сушку мешает один из следующих факторов:

  1. Небольшая площадь квартиры. Владельцам агрегата больше не придется раскладывать влажные пододеяльники и простыни в доме или развешивать их в ванной или на балконе. Буквально час работы и весь текстиль будет высушен до оптимального состояния, обеспечивающего простое глажение.
  2. Отсутствие балкона. Иногда встречаются удивительные планировки жилых многоэтажных домов, в которых не предусмотрено наличие балкона. Владельцев таких квартир сушильная машина спасет от необходимости установки громоздкой сушки в спальне или кухне.
  3. Частые стирки. Многие хозяйки жалуются, что белье не успевает высыхать и из-за этого приходится откладывать очередную стирку. Современная модель буквально за час высушит 3-8 кг белья. Незаменимой техникой станет сушильная машина в многодетных семьях.
Популярные статьи  Как помыть тостер внутри от крошек и нагара

Такой полезный агрегат позволит навсегда забыть обо всех сложностях, связанных с сушкой белья. Любимые наряды и текстильные аксессуары всегда будут под рукой.

Что такое сушильный шкаф?

Сушильный шкаф представляет собой довольно большой короб с двойным дном, либо потолком, где находятся нагревательный элемент и электровентилятор. После включения в шкаф подается сухой горячий воздух. Влага постепенно испаряется и выходит из камеры в подведенную вентиляционную трубу или же в помещение, где находится шкаф.

сушильный шкаф

Внутри  шкаф оборудован полочками, на которых размещается все, что требует просушки (в том числе и стопки выстиранного белья). В нем есть также вешалки для крупных вещий (возможность сушить пальто, курточки и т.д. в развешенном виде), приспособления для обуви и головных уборов. Процесс сушки происходит статично и вещи, находящиеся в нем, не подвергаются никакому механическому воздействию (в отличие от сушки в барабанной сушилке). Таким образом, сушильный шкаф больше подходит для сушки одежды, которая не требуют стирки, а просто намокла или отсырела и поэтому нуждается в просушке.

Сушильные машины барабанного типа

Сушильные машины барабанного типа по габаритам, дизайну и даже по принципу работы очень схожи со стиральными машинами. Разница в том, что в барабане сушильной машины будет циркулировать горячий воздух, а не вода. Барабан в сушилке значительно больше, ведь сушка требует простора, и вращение его в разы меньше. Сушильные барабанные машины бывают:

  • вентиляционные;
  • конденсационные.

Принцип работы первого вида заключается в том, что влажный отработанный воздух  выдувается в вентиляционную систему через подведенный шланг. Подобные модели в продаже появляются все реже. Их вытесняют более  удобные в эксплуатации конденсационные машины, несмотря на то, что стоимость их больше. Этим машинам не требуются специальные выводящие трубы. Они способны собирать влагу в специально строенный резервуар и после каждого использования машины, вода из него выливается либо прямо в канализацию, либо вы извлекаете емкость сами и выливаете воду.

Виды шкафов и сфера их применения

Различают сушильные камеры для одежды и лабораторные электрические печи.

Для того чтобы температура равномерно распределялась по всему объему рабочей области, выпускают шкафы с естественной и принудительной вентиляцией. В первом случае воздух вытягивается напрямую в вентиляционный канал, во втором – перемещается внутри камеры.

Все сушильные шкафы широко применяются в повседневной жизни и в промышленности.

Мебель для сушки одежды является незаменимой в детских садах, спортивных секциях, гостиницах, на производственных предприятиях — там, где нужно быстро и качественно обрабатывать большие объемы мокрых вещей. Современные модели оснащены специальной штангой, чтобы развешивать одежду. Они позволяют размещать в шкафу мокрые вещи или предварительно отжатые, сушить обувь и спортивное снаряжение.

Лабораторные сушильные шкафы представляют собой электрические печи для дезинфекции, стерилизации, подогрева медицинских инструментов, стеклянной и металлической посуды, материалов.

Они нашли применение в фармацевтической отрасли и медицине, машиностроении, авиации, научно-исследовательских институтах и промышленных лабораториях.

Сушильные шкафы ES и ПЭ от компании «Экросхим»

Компания «Экросхим», входящая в группу компаний «Экрос», производит и поставляет лабораторные сушильные шкафы серий ES и ПЭ. Шкафы предназначены для сушки и термической обработки материалов и могут быть применены в различных лабораториях. В линейке сушильных шкафов серии ES представлено две модели, различающиеся объемом рабочей камеры (30 и 50 литров). Шкафы серии ПЭ являются обновленными моделями, отличаются объемом рабочего пространства и вариантом исполнения камеры (вертикальное и горизонтальное).

Отличительные особенности сушильных шкафов серии ES:

  • быстрый и равномерный нагрев;
  • электронный микропроцессорный температурный регулятор (ПИД-регулятор);
  • дверка сушильного шкафа снабжена смотровым окном из тройного тонированного стекла. Обеспечивает удобное отслеживание процесса термической обработки;
  • надежная защита от перегрева;
  • рабочая камера выполнена из качественной нержавеющей стали;
  • принудительная конвекция воздуха (наличие вентилятора). Ускоряет процесс сушки и обеспечивает более равномерный нагрев рабочего пространства;
  • наличие обратного таймера для прекращения работы сушильного шкафа после завершения выставленного времени.

Основные технические характеристики сушильных шкафов ES

Модель ES-4620 ES-4610
Максимальная температура, гр.С 300 300
Объем камеры, л 30 46,5
Материал камеры нерж.сталь нерж.сталь
Тип регулятора цифровой цифровой
Наличие вентилятора да да
Размеры рабочей камеры (Ш*В*Г), мм 340*320*320 420*340*350
Габаритные размеры (Ш*В*Г), мм 620*530*490 720*630*520
Масса, кг 27 36
Мощность, Вт 850 1100
Электропитание, В 220 220
Ориентировочная цена, руб 50000 56000

В комплекте с сушильными шкафами ES поставляется 2 полки для размещения образцов. При заказе можно укомплектовать дополнительными полками.

Отличительные особенности сушильных шкафов серии ПЭ:

  • быстрый и равномерный нагрев;
  • цифровой регулятор (ПИД-регулятор) на нечетной логике обеспечивает меньшее время стабилизации и более высокую точность поддержания температуры;
  • наличие обратного таймера для прекращения работы сушильного шкафа после завершения выставленного времени;
  • камера из качественной нержавеющей стали;
  • принудительная конвекция воздуха (наличие вентилятора). Ускоряет процесс сушки и обеспечивает более равномерный нагрев рабочего пространства;
  • регулируемая скорость вращения вентилятора для подбора наиболее оптимальных условиях нагрева при работе со специфичными образцами;
  • наличие двойной защиты от перегрева;
  • регулируемая защелка двери для обеспечения надежного уплотнения и эффективной теплоизоляции.

 Основные технические характеристики сушильных шкафов ПЭ

Модель ПЭ-4620М ПЭ-4610 ПЭ-4610М ПЭ-4630М
Максимальная температура, гр.С 320 300 320 300
Объем камеры, л 25 65 60 113
Материал камеры Нерж.сталь Нерж.сталь Нерж.сталь Нерж.сталь
Тип регулятора Цифровой Цифровой Цифровой Цифровой
Наличие вентилятора Да Да Да Да
Размеры рабочей камеры (Ш*В*Г), мм 280*300*300 400*450*360 390*400*400 820*890*660
Габаритные размеры (Ш*В*Г), мм 510*670*480 550*840*550 755*660*630 550*500*410
Масса, кг 37 45 50 70
Мощность, Вт 1500 1600 1600 2500
Электропитание, В 220 220 220 220
Ориентировочная цена, руб 84000 78000 123000 108000

В базовой комплектации сушильные шкафы ПЭ укомплектованы полками: ПЭ-4620М – 2 полки в комплекте/3 максимально; ПЭ-4610 – 2 в комплекте/5 максимально; ПЭ-4610М – 3 в комплекте/5 максимально; ПЭ-4630М — 2 в комплекте/7 максимально.

Рейтинг сушильных шкафов для одежды

Внешне представляют собой однокамерные холодильники или обычный шкаф в строгом минимализме. Внутри находятся полочки, секции, основные детали, отвечающие за работу устройства. Изготавливаются из металла, оцинкованной нержавейки.

Перед включением модели в список лучших мы изучили технические данные, влияющие на качество, функциональность. Узнали, что пишут владельцы в отзывах, рекомендуют ли специалисты для дома. Критериями отбора стало следующее:

  • Надежность материалов;
  • Энергоэффективность;
  • Безопасность;
  • Хорошо организованное внутреннее пространство;
  • Автопрограммы;
  • Наличие дополнительных опций.

В результате 5 номинантов получили высокую оценку по всем пунктам. Отзывы позволили отдельно выделить достоинства, недостатки.

Виды сушильных шкафов

Камеры нагрева, в зависимости от назначения или типа использования, бывают трех видов:

  • универсальные;
  • промышленные;
  • детские.

Универсальные

Устройство среднего размера с габаритами 60х60х180 см. Используются как в бытовых условиях, так и для профессиональных нужд: в санаториях, гостиницах, на строительных площадках. Их назначение:

  1. Сушить мокрое белье.
  2. Придать свежесть одежде.
  3. Привести в порядок промокшую форму, куртки, обувь, одеяла, подушки.
Популярные статьи  Электронная книга или планшет, что выбрать для чтения

Модели имеют одну внутреннюю камеру, разделенную полочками на секции. Несколько программ позволяют работать с вещами из различных тканей, устанавливать температуру и время операции. К таким относятся шкафы: «Asko DC 7573», «LG S3WER», «Универсал 2000».

Устройство и виды сушильных шкафов

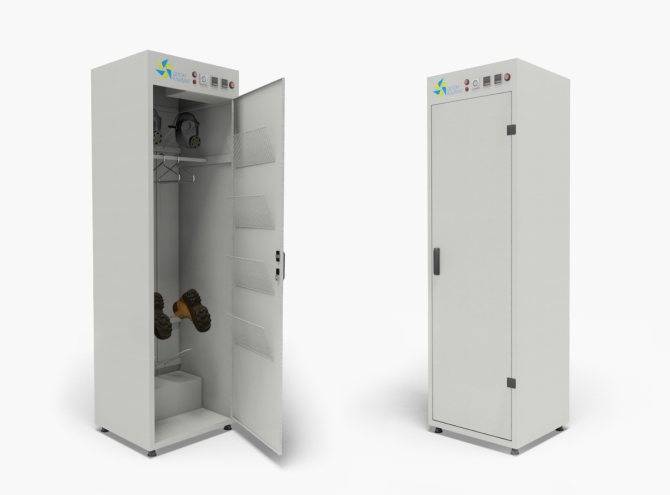

Промышленные

В этой линейке шкафы вместительнее и мощнее. Средние размеры 60х175х185 см. Они незаменимы в помещениях и цехах, где требуется быстрая сушка спецодежды.

Обычно камера разделена на две секции: платяную и обувную. Внутри есть множество съемных перфорированных полок, креплений для ботинок, шапок, перчаток. Некоторые модели рассчитаны на 8 полных комплектов рабочих костюмов.

Короб изнутри и снаружи обрабатывают влагоотталкивающими составами, чтобы продлить срок службы устройства в агрессивной среде. Рабочие температуры превышают бытовые 60 °С. Воздух нагревается ТЭНами и распределяется по камере.

К промышленным сушильным шкафам относятся модели «Ranger 5», «Рубин РШС-8Э-160», «DION Maxi+».

Устройство и виды сушильных шкафов

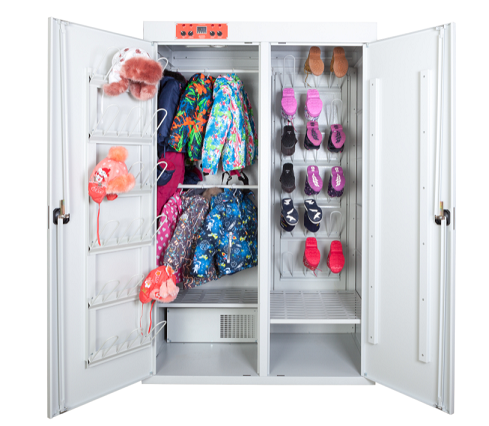

Детские

Компактная сушильная мебель для детских учреждений. Параметры секции 35х35х150 см; могут состоять из нескольких одинаковых отсеков. Яркий вид выделяет такие модели от других.

Элементы управления часто располагаются высоко, чтобы ребенок не смог дотянуться. Обязательное условие для таких устройств – пожарная безопасность, поэтому предусмотрены функции:

  • отключение нагревательных элементов, когда открывается дверь;
  • электронный контроль температуры;
  • аварийная остановка при перегреве;
  • охлаждение системы после завершения программы сушки.

Популярные модели: «РУБИН РШС-5Д-135», «KidBox5», «DionKid».

Устройство и виды сушильных шкафов

Как устроена сушильная машина

Конструктивно сушильная машина состоит из нескольких частей:

  • камеры для вещей — обычно в виде стального барабана, в некоторых моделях с подсветкой;
  • электродвигателя, приводящего устройство в работу, и ременного привода, соединяющего мотор с баком;
  • теплообменника, состоящего из двух каналов, по которым перемещается холодный и горячий воздух;
  • нагревательного элемента, обеспечивающего нужную температуру потока;
  • вентилятора, подхватывающего воздушные массы и задающего им правильное направление;
  • воздухозаборников — они впитывают пыль и частички мусора с одежды;
  • емкости для сбора конденсата, который образуется в процессе сушки, контейнер предусмотрен не во всех моделях, вытяжные аппараты им не оснащаются.

На внешней стороне корпуса бытового прибора расположена панель управления с кнопками для выбора режима работы и электронным дисплеем.

Важно! Иногда устройство сушильной машины для белья предусматривает только прямое вращение барабана. Но в некоторых моделях есть функция реверса, обеспечивающая более быструю и качественную обработку.

Виды и устройство сушильных шкафов

По своему устройству сушильные агрегаты делятся на:

  • вакуумный;
  • термо-конвекционный;
  • инфракрасного излучения.

Как работает сушильный шкаф для текстиля и инструментов

Принцип работы термоконвекционного прибора состоит в прогревании воздуха с помощью ТЭНов и его вентиляции. Они располагаются либо на дне, либо на потолке или задней стене конструкции.

На панели управления можно выбрать время просушки, температуру воздуха. Для деликатных текстильных материалов достаточно отключить прогрев, сушить исключительно за счет вентиляции.

Предназначен такой агрегат для одежды, обуви, инструментов, инвентаря, внутри металлического короба есть полки и секции с вешалками. Объем загрузки зависит от выбранной модели, может быть вертикальной и горизонтальной формы. Короб шкафа металлический, полки и секции перфорированные.

Устройство и виды сушильных шкафов

Устройство и виды сушильных шкафов

Сушить ткань на высоких температурах не рекомендуется, может быстро прийти в негодность. Термостат регулирует температуру внутри ящика: включает нагрев, как только температура упадет ниже заданной.

Правильно будет организовать вытяжку с помощью гофротрубы, при отсутствии такой возможности — проветривать помещение.

Схема работы:

Устройство и виды сушильных шкафов

Устройство и виды сушильных шкафов

Лабораторный вакуумный сушильный шкаф

Кроме нагревательных элементов в конструкцию также входят насосы, позволяющие добиться вакуума. В современных моделях прогрев происходит за счет полок, которые имеют вмонтированые ТЭНы.

Устройство лабораторного оборудования сложнее шкафа для одежды: за счет наличия индикаторов давления, силиконовых изоляторов, продувочных клапанов и других вспомогательных устройств. Выбор модели зависит от отрасли использования и требует тщательной информированности перед покупкой.

Существуют лабораторные устройства не вакуумного типа. Принцип работы такой же, как для текстиля, с температурой нагрева до 300–500°С градусов. Их смело можно называть стерилизаторами.

Устройство и виды сушильных шкафов

Устройство и виды сушильных шкафов

Сушильный инфракрасный аппарат

Используют для просушки овощей, фруктов, кондитерских изделий. Под каждой полкой расположен ТЭН инфракрасного излучения, а также несколько вентиляторов для принудительной конвекции. Сделаны установки из нержавейки, имеют несколько программ для различных видов продуктов, незаменимы в условиях производства.

Скорость сушки в пять раз быстрее, чем в обычных установках с конвекцией, достаточно экономичен при потреблении электроэнергии.

Устройство и виды сушильных шкафов

Разновидности сушилок барабанного типа

Как было отмечено ранее, сушильные машины барабанного типа, в свою очередь, делятся на несколько основных видов, с каждым из которых можно ознакомиться далее.

Конденсационные

Подобные машинки пользуются наибольшим спросом, так как не требуют особых условий по установке. Это обусловлено тем, что они оснащены специальной ёмкостью, где скапливается влага после просушки. Чтобы машинка работала исправно, эту ёмкость периодически нужно очищать от воды. Лучше всего делать это после каждого цикла сушки.

После загрузки бака, выбора программы сушки и нажатия кнопки «Пуск» на панели управления стартует процесс сушки по такому принципу:

  1. Воздух в камере нагревается, а барабан параллельно вращается и перемешивает бельё.
  2. Нагретый до указанной температуры воздух обдувает бельё, под давление чего из него уходит влага.
  3. Влажный воздух проходит через теплообменник, где охлаждается и лишается влаги.
  4. В специальном резервуаре накапливается образовавшаяся вода, а охлаждённый воздух вновь нагревается термоэлектрическим нагревателем и вновь обдувает бельё.

Наглядно увидеть принцип работы такой сушилки можно на схеме:

Устройство и виды сушильных шкафов

В конденсационных машинах также может быть предусмотрена дренажная система. В этом случае конденсат будет самостоятельно сливаться в канализацию.

Современные модели подобных сушилок часто оснащаются дополнительной программой «разглаживания паром». В таком режиме перед началом работы в барабане «разбрызгивается» вода, а после мельчайшие капельки образуют небольшое облако. Под воздействием высоких температур оно превращается в пар, который и способствует разглаживанию вещей.

Электросушилки с тепловым насосом

Конструкция такой машины предусматривает наличие охлаждающего контура. Он интенсивно охлаждает воздушный поток, за счёт способствует более быстрому образованию конденсата. Благодаря этому сокращается время, которое необходимо для просушки белья.

Вентиляционная

Подобные машины считаются устаревшими, хотя ещё встречаются в продаже. Они имеют наиболее простую конструкцию сравнительно с другими моделями барабанного типа. Их отличие заключается в том, что они предполагают выход через специальный шланг в вентиляционные ходы. Так, установка такого агрегата требует проведения дополнительных монтажных работ.

Наглядно увидеть принцип работы вентиляционных сушилок можно на схеме:

Устройство и виды сушильных шкафов

Оцените статью
Павел Поздняков
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Устройство и виды сушильных шкафов
Код ошибки F16 в стиральной машине Индезит
